Pri budovaní alebo rekonštrukcii vodovodného systému je kľúčové venovať pozornosť každému detailu, od hlavného prívodu vody až po najmenšiu koncovku. Jednou z často podceňovaných, no nevyhnutných súčastí je vodovodná prípojka, ktorá spája hlavné potrubie s koncovými bodmi, ako sú batérie, WC alebo práčky. V tomto článku sa zameriame na materiály, typy a dôležité aspekty výberu vhodných hadíc a tvaroviek pre spoľahlivé a dlhodobé fungovanie vášho vodovodného systému. LDPE rúry a hadice sú obľúbené pre svoju flexibilitu, odolnosť voči korózii a chemikáliám, ako aj pre relatívnu jednoduchosť inštalácie.
LDPE potrubia a ich využitie
Moderné vodovodné prípojky sa zvyčajne vyrábajú z niekoľkých kľúčových materiálov, pričom každý má svoje špecifické vlastnosti a využitie. Jedným z najrozšírenejších materiálov je polyetylén s nízkou hustotou (LDPE). Rúry z polyetylénu s nízkou hustotou (LDPE) sú obľúbenou voľbou pre rôzne aplikácie vďaka svojej trvanlivosti, flexibilite a odolnosti voči chemikáliám a UV žiareniu.
V sortimente nájdete širokú škálu LDPE rúr a hadíc rôznych priemerov a tlakových odolností. Tieto rúry sú vhodné pre rôzne aplikácie, od hlavných prívodov vody až po rozvody v záhradách či technických zariadeniach. Napríklad, môžete sa stretnúť s produktami ako "Technoline Rúra LDPE 32x4,4mm PN10" alebo "Campri LDPE rúra 32x3mm - rezaná po 5bm". Pre kvapkovú závlahu volíme LDPE hadice s priemerom 16 - 20 mm. Ako hlavný rozvod sa najčastejšie používajú HDPE hadice s priemerom 25 - 32 mm. Obľúbenosti sa tešia aj LDPE hadice s označením PN6 (Max. tlak: 6 bar), ktoré sú mäkšie a práca s nimi je jednoduchšia.
Pre priame pripojenie spotrebičov sa často používajú špecifické LDPE hadice na pitnú vodu. Tieto hadice sú navrhnuté tak, aby spĺňali prísne hygienické normy a zabezpečili bezpečný prívod vody. Príklady zahŕňajú "DAN Slovakia LDPE hadica 32x3,0 mm na pitnú vodu - PN6" alebo "DAN Slovakia LDPE hadica 25x3,5 mm na pitnú vodu - PN10". Tlakové triedy (PN) udávajú maximálny povolený prevádzkový tlak, preto je dôležité vybrať hadicu s dostatočnou rezervou. Hadice na prepravu pitnej vody sú označované modrou farbou resp. pásikom.
Porovnanie typov a priemerov PE hadíc
| Typ hadice | Priemer (mm) | Tlaková trieda (PN) | Použitie | Poznámka |
|---|---|---|---|---|
| LDPE | 16 - 20 | Rôzne | Kvapková závlaha | Mäkšie, jednoduchšia práca |
| LDPE | 25 - 32 | PN6, PN10 | Hlavný rozvod vody | Pre pitnú vodu s modrým pásikom |
| HDPE | 25 - 32 | Rôzne | Hlavný rozvod vody | Vysoká trvanlivosť |
| LDPE (špecifické) | 32x3,0 | PN6 | Pitná voda | DAN Slovakia |
| LDPE (špecifické) | 25x3,5 | PN10 | Pitná voda | DAN Slovakia |
Spájanie PE potrubia pomocou tvaroviek (fitingov)
PE potrubia sa medzi sebou spájajú buď profesionálnym zváraním alebo pomocou takzvaných „fitingov“ resp. „tvaroviek“. Najčastejšie sa však používajú PE tvarovky na spájanie PE potrubia, pretože sú, rovnako ako plastové rúry, obzvlášť ľahké a jednoduché na manipuláciu. Fitingy sa používajú aj vtedy, ak chcete vytvoriť spojenie s existujúcim prívodom alebo s medenou rúrou. Tieto môžu mať formu kolien, spojok, T-kusov a ďalších konektorov a sú dostupné z kovu - napríklad z mosadze - ako aj z plastu, respektíve polyetylénu.
Praktické konektory sú dostupné v rôznych veľkostiach pre rôzne priemery potrubí. Pre bezpečné spojenie vždy kupujte fitingy vo veľkosti vonkajšieho priemeru príslušnej rúry. Na vytvorenie tesného spojenia medzi dvoma rúrami sa vo vnútri PE fitingu na oboch stranách nachádza tesniaci krúžok (O-krúžok) z elastického materiálu, ktorý sa pri inštalácii stlačí. Toto stlačenie sa neskôr ešte zosilní tlakom vody, vďaka čomu tento prepracovaný systém boduje mimoriadnou spoľahlivosťou. Ďalšou výhodou PE fitingov je, že spojenie je možné kedykoľvek uvoľniť bez väčších pomôcok.
Typy tvaroviek a spojok pre LDPE potrubia
Spoľahlivé spojenie jednotlivých častí vodovodného systému si vyžaduje použitie správnych tvaroviek a spojok. Sú navrhnuté pre priame spájanie PE potrubí rôznych priemerov a zabezpečujú pevné a tesné spojenie. Príklady zahŕňajú "LDPE Spojka redukovaná 25x20" alebo "LDPE Spojka redukovaná 32x20". Tieto redukované spojky sú ideálne v situáciách, keď je potrebné zmeniť priemer potrubia počas inštalácie.
Okrem priamych spojok sú k dispozícii aj T-kusy, ktoré umožňujú rozvetvenie potrubia. "Irritec redukovaný T-kus 25 x 32 x 25, PN10" je príkladom tvarovky, ktorá umožňuje jednoduché rozvetvenie LDPE a kvapkových hadíc rôznych priemerov. T-kusy sú nevyhnutné pri vytváraní zložitých distribučných sietí. Koleno je ďalším dôležitým typom tvarovky, ktoré umožňuje zmenu smeru potrubia. "LDPE Koleno 20x20" je jednoduchý príklad kolena, ktoré sa používa na plynulé zmeny smeru v potrubnom systéme. Tieto tvarovky, vrátane kolien, sú často vyrobené z odolných plastov, ako je polypropylén alebo špeciálne druhy polyetylénu, ktoré sú určené pre rozvody pitnej alebo úžitkovej vody.

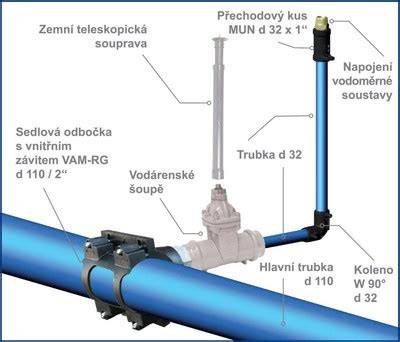

PE tvarovky sa ponúkajú do prierezu potrubia 110 mm. Pre väčšie rozmery táto metóda nie je vhodná, pretože skrutkovanie tu už nie je bezpečne možné. Spoločnosti ako Georg Fischer ponúkajú široký sortiment plastových LDPE mechanických tvaroviek, ktoré sa používajú na rozvod pitnej alebo úžitkovej vody, napríklad od vodovodnej šachty. Tlakové mechanické spojky sa používajú na spájanie tlakových vodovodných alebo priemyselných potrubí a musia spĺňať príslušné normy.
Montáž PPS Plastových spojek na polyetylenové trubky
Podrobný návod na spájanie PE potrubia pomocou PE tvaroviek
Spájanie PE potrubia pomocou PE tvaroviek je veľmi jednoduché, nevyžaduje si žiadne špeciálne predchádzajúce znalosti alebo zručnosti a preto ho môžu bez problémov vykonať aj laici, napríklad pre inštaláciu dodatočného vodovodného prípojky alebo závlahového systému v záhrade. Nasledujúce kroky ukazujú postup:

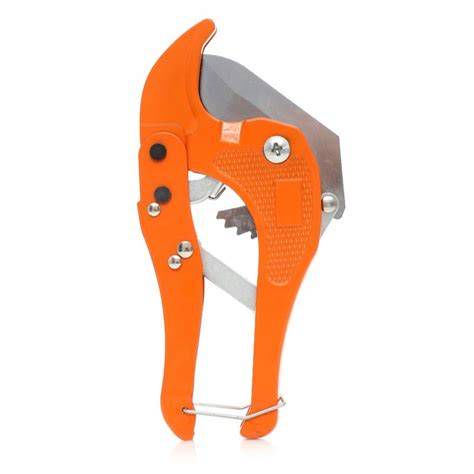

- Odrežte PE rúru na požadovanom mieste v pravom uhle. Na to sa výborne hodí jemnozrnná píla na železo, drevo alebo plast.
- Odhrotujte rezné miesto pilníkom a vytvorte tak čistý a hladký povrch.
- Ľahko namažte koniec rúry, aby ste uľahčili montáž. Na to by ste mali používať iba mazivá vhodné pre pitnú vodu a v žiadnom prípade nie látky obsahujúce olej.
- Teraz uvoľnite kužeľovú maticu vo fitingu o 3-4 otáčky; ale úplne ju neskrutkujte.
- Potom zasuňte rúru do fitingu. Dávajte pozor, aby ste rúru posunuli cez tesniaci prvok.
- Teraz utiahnite kužeľovú maticu rukou. Na podporu môžete použiť aj montážny kľúč pre zverné fitingy.
Pre domácich majstrov a hobby použitie je spájanie PE rúr pomocou PE tvaroviek veľmi užitočná a jednoduchá možnosť, ak je potrebné rozšírenie existujúcich potrubných systémov pre úžitkovú alebo pitnú vodu.
Špecifické pripojovacie hadičky a predĺženia
Okrem hlavných potrubných systémov existujú aj špecializované produkty určené na priame pripojenie spotrebičov a na predĺženie existujúcich rozvodov. Tieto produkty ponúkajú spoľahlivé riešenie na pripojenie vody k WC alebo vodovodným batériám v domácnostiach aj technických zariadeniach.
V sortimente nájdete pripojovacie flexi hadičky, ktoré sú flexibilné a umožňujú jednoduché pripojenie aj v stiesnených priestoroch. Príklady zahŕňajú "Hadička Geos AGT 3/8"x3/8" MM 30 cm T643038CR" alebo "Hadička Geos AGT 3/8"x3/8" 60 cm FF nerez T646038CR". Tieto hadičky sa často dodávajú s rôznymi typmi závitov (napr. 1/2", 3/8") a dĺžkami, aby vyhovovali rôznym potrebám.
Predĺženia slúžia na predĺženie existujúcich pripojovacích hadíc alebo na pripojenie k vzdialenejším zdrojom vody. Môžu byť vyrobené z rôznych materiálov, vrátane mosadze alebo nerezu. "Predloužení 25mm, vhodné pro 13622180 31971000" je príkladom takého predĺženia, ktoré je špecifické pre určité typy podomietkových telies. Náhradné diely, ako sú "Vsuvka 3/8 k predl.vodo.hadičky MOSAZ ART792 3/8", sú tiež dôležité pre údržbu a opravy vodovodných systémov. Zabezpečujú, že aj menšie komponenty sú k dispozícii, čím sa predlžuje životnosť celého systému.
Niektoré produkty, ako napríklad "krycí rozeta s prípojkou 12693000", slúžia nielen na funkčné pripojenie, ale aj na estetické prekrytie spojov a inštalačných prvkov, čím prispievajú k celkovému vzhľadu kúpeľne alebo kuchyne. Pri výbere pripojovacích hadičiek a predĺžení je dôležité skontrolovať kompatibilitu závitov, dĺžku hadice a tlakovú odolnosť, aby sa zabezpečila bezpečná a bezproblémová prevádzka. Materiálové zloženie, najmä pri hadiciach určených na pitnú vodu, by malo spĺňať príslušné hygienické normy.
Iné metódy spájania potrubí
Okrem mechanických tvaroviek existujú aj ďalšie metódy spájania PE potrubí, najmä pre HDPE, ktoré sa používajú v špecifických aplikáciách alebo pre väčšie priemery.
- Zváranie Butt Fusion: Je jednou z najbežnejších metód pripojenia potrubí HDPE. Zahŕňa súčasné zahrievanie koncov dvoch rúrok a ich následné stláčanie. Teplo spôsobí, že sa konce roztavia a spoja, čím sa vytvorí bezšvový spoj s vysokou pevnosťou a integritou.
- Elektrofúzia: Je ďalší spôsob spájania HDPE rúr, ktorý zahŕňa použitie špeciálnej tvarovky so zabudovanými vykurovacími hadmi. Tvarovka je umiestnená medzi dve rúrky a cez cievky prechádza elektrický prúd, ktorý spôsobuje roztavenie a roztavenie materiálu.
- Socket Fusion: Zahŕňa zahriatie koncov dvoch rúrok pomocou špeciálneho nástroja a ich následné stlačenie. Teplo spôsobí roztavenie a roztavenie materiálu, čím sa vytvorí tesný a spoľahlivý spoj.
- Prírubové spoje: Zahŕňajú použitie príruby na každom konci rúry, ktorá je zoskrutkovaná, aby sa vytvorilo tesné tesnenie.
Tieto metódy sú vhodné pre potrubia rôznych priemerov, pričom výber závisí od použitia, priemeru potrubia a požadovanej pevnosti spoja.
Výber správnych komponentov pre spoľahlivú vodovodnú prípojku
Pri výbere komponentov pre vodovodnú prípojku je dôležité zvážiť niekoľko kľúčových faktorov.
- Typ aplikácie: Rozlišujte medzi hlavnými prívodnými potrubiami, rozvodmi v technických miestnostiach a pripojením k domácim spotrebičom. Každá aplikácia môže vyžadovať iný typ materiálu a tlakovej odolnosti.
- Tlaková trieda (PN): Vždy vyberajte hadice a tvarovky s tlakovou triedou, ktorá zodpovedá alebo prevyšuje maximálny prevádzkový tlak vo vašom systéme. Tlakové triedy ako PN6, PN10 alebo vyššie sú bežné.
- Materiálové zloženie: Pre pitnú vodu sú nevyhnutné materiály certifikované pre styk s pitnou vodou, ako sú špecifické typy LDPE alebo nerezová oceľ.
- Priemery: Uistite sa, že všetky komponenty majú kompatibilné priemery, aby bolo možné vytvoriť pevné a tesné spojenie. Redukované spojky sú užitočné pri zmene priemerov.
- Flexibilita a inštalácia: Pre ťažko dostupné miesta alebo miesta, kde je potrebná určitá miera flexibility, sú ideálne flexibilné hadice. Jednoduchosť inštalácie môže byť tiež dôležitým faktorom.
- Odolnosť voči prostrediu: Zvážte, či bude potrubie vystavené UV žiareniu, chemikáliám alebo extrémnym teplotám, a vyberte materiály, ktoré týmto podmienkam odolajú.
Údržba LDPE potrubných systémov
Najmä v prípade závlahových systémov je dôležité dbať na správnu údržbu. Hadice pre hlavný rozvod umiestňujeme podľa nákresu a osadzujeme do hĺbky približne 30 až 40 cm. Z tohto dôvodu je potrebné na jeseň vykonať základnú údržbu, ktorá spočíva vo vyfúknutí zbytkovej vody zo systému (vrátane kvapkových hadíc), aby nedošlo k jeho poškodeniu. V prípade nevyfúknutia hlavného rozvodu zamŕzajúca voda deformuje telo hadice, čím môže spôsobiť praskliny, ktoré trvalo poškodia závlahový systém.
