Rozvodná skrinka alebo rozvodnica je prvkom, ktorý úzko súvisí s elektroinštaláciou v dome či byte. Sú v nej umiestnené ističe pre jednotlivé elektrické okruhy, elektromer, hlavný vypínač rozvodu, spínacie hodiny, spínače pre osvetlenie a vykurovanie a podobne. V minulosti ju reprezentovali sivé plechové skrine, ktoré boli neodmysliteľnou súčasťou vstupných priestorov a doslova hyzdili stenu. Našťastie, tie časy sú minulosťou. V dnešnej dobe, ktorá kladie dôraz nielen na funkčnosť, ale aj na dizajn, si môžete vybrať rozvodnú skriňu, ktorá bude ladiť s interiérom a nikto ani nenapadne, čo ukrýva.
Rozdiel medzi rozvodnou skrinkou, modulárnym rozvádzačom a bytovou rozvodnicou
Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica".
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.
Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.
Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

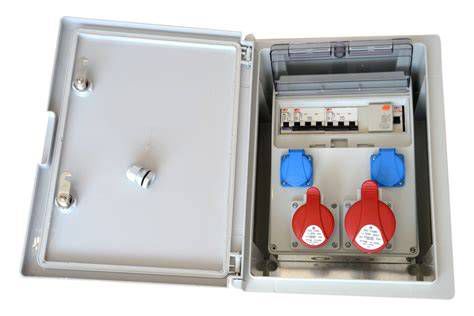

Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová. Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Výber a Funkčnosť Moderných Rozvodných Skriniek
Dôležité upozornenie:
Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Článok slúži na lepšie pochopenie problematiky. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou.
Vyberte si vhodnú veľkosť a spôsob montáže

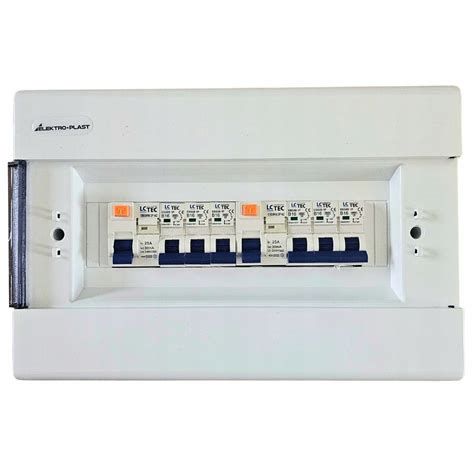

Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Štandardná šírka jedného prístroja je 1 modul (cca 18 mm). Rozvodnice sa vyrábajú v štyroch rôznych veľkostiach - jednoradové až štvorradové, od 14 až po 56 modulov. Podľa spôsobu montáže sa rozvodnice delia na rozvodnice určené na montáž na omietku alebo pod omietku. Nie je problém ich upevniť aj do sadrokartónových priečok a horľavých podkladov. Moderné rozvodné skrinky majú malú hĺbku (89 mm), ktorá poskytuje dostatok priestoru pre zabudované prvky.
Rozvodnice sa dodávajú buď kompletné, so svorkovnicami, vyberateľnými lištami na uchytenie prístrojov a so štandardnými kovovými dvierkami alebo bez rámu a dvierok pre prispôsobenie ich vzhľadu podľa vlastných predstáv.

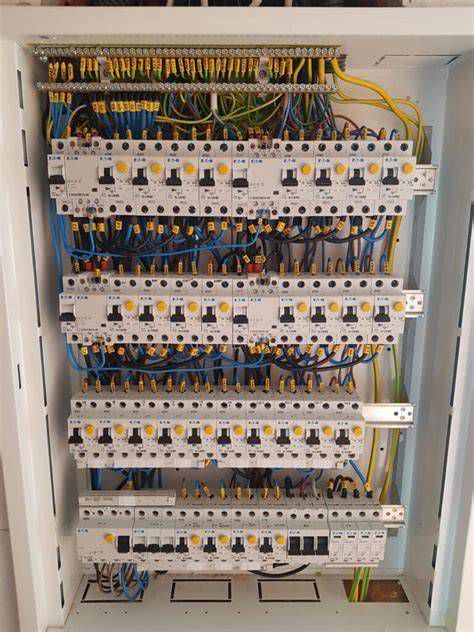

Kľúčové Komponenty Elektrického Rozvádzača a Ich Funkcie
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.
- Kryt a Skrinka: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast, a slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. To, ktorú si vybrať, závisí od umiestnenia rozvodnej skrinky a tiež vplyvov, ktoré mu bude vystavená. Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice.
- Plastové: Ľahké a cenovo dostupné.
- Kovové: Odolnejšie a poskytujú lepšiu ochranu.
- Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky.
- Prípojnica: Prípojnica je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači. V moderných inštaláciách sú to zvyčajne zbernice, ktoré umožňujú jednoduché a bezpečné pripojenie modulárnych prístrojov.
- Modulárne Prístroje:
- Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení.
- Prúdové chrániče (RCD): Chránia pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahujú nadprúdovú ochranu. Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja.
- Kombinované chrániče (RCBO): Spája funkciu ističa aj prúdového chrániča v jednom prístroji a zvyšuje selektivitu. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy.
- Prepäťové ochrany (SPD): Podľa typu pripojenia a bleskovej ochrany objektu doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači. Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie.
- Hlavný vypínač: V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.
- Ďalšie komponenty: Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov. Môžete nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly.
Dôležité Aspekty Pri Výbere a Montáži
- Kvalita a Kompatibilita: Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.
- Rezerva Modulov: Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.
- Počet Modulov: Závisí od počtu okruhov a použitých ochranných prvkov. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac.

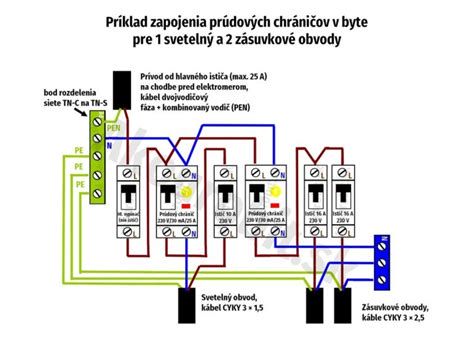

- Rozdelenie Obvodov: Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom, alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.
- Selektivita Istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
- Označenie a Dokumentácia: Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. označte jednotlivé rady, prúdové chrániče, ističe a SPD. Pri každom ističi uveďte stručný popis okruhu. Počas zapájania je nevyhnutné dôkladne označiť každý drôt a zapájať ističe, chrániče a stykače výhradne podľa navrhnutej schémy. Na záver je dôležité nalepiť certifikát od novej rozvodnej skrine a jej schému, aby sa v budúcnosti predišlo komplikáciám.
Multimediálna rozvodnica
Trendom budúcnosti je multimediálna domácnosť. Samozrejmosťou je sťahovanie videí, prehrávanie filmov, prezeranie fotiek prostredníctvom LDC televízorov, čím vzniká potreba vzájomného prepojenia jednotlivých druhov elektroniky. Výrobcovia rozvodných skriniek na to pružne zareagovali a na trh priniesli multimediálnu rozvodnicu. Obsahuje špeciálne prvky pre umiestnenie multimediálnych komponentov - perforovaný plech s otvormi a montážnu lištu pre patchmoduly.
Umiestnenie Rozvodnej Skrinky: Kľúč k Dostupnosti
Rozvodná skrinka je kľúčovým prvkom každej elektroinštalácie, zabezpečujúcim bezpečnosť, prehľad a funkčnosť. Nachádza sa v interiéri domu či bytu a jej veľkosť zodpovedá nárokom elektrických obvodov. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku.
Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo.
Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Estetické Riešenia: Ako Skryť Rozvodnú Skrinku
Je potešujúce, že dnešní výrobcovia aj takých zdanlivo neestetických zariadení ako je rozvodná skriňa, čoraz viac dbajú aj o jej vzhľad. Preto v súčasnosti už slová rozvodná skriňa a estetika nevytvárajú žiadny protiklad. Pri zariaďovaní bytov a domov vzniká mnoho súkromných, ale dôležitých tém, vrátane toho, ako spoľahlivo skryť štít na chodbe. Existuje veľa návrhových nápadov na pokrytie elektrických zariadení.
Dizajn je dôležitý: Výber vzhľadu rozvodnice
Na trhu sú rozvodnice rôzneho tvaru a farieb. Vďaka tomu si môžete vybrať skrinku vhodnú do každého interiéru a vznikne harmonický celok bez rušivých elementov. Okrem hranatých sú v ponuke tiež rozvodnice so zaoblenými hranami. Biele plastové skrinky sú považované za štandardné a sú určené najmä na schodiská a chodby. Na miestach, kde by biele alebo hliníkové dvierka pútali nežiaducu pozornosť sú vhodnejšie tmavšie farby, napríklad bordová, antracitová, tmavomodrá. Problémom nie je ani metalická úprava dvierok.
Ďalším typom sú rozvodnice s dvierkami, do ktorých je možné vložiť obraz podľa vlastného výberu. Získate nádhernú interiérovú dekoráciu, ktorá je navyše užitočná a plne funkčná. Rám obrazu môže byť biely, z lešteného hliníka či topásu. Do moderných a minimalisticky riešených interiérov sú určené rozvodnice s dvierkami z leštenej nehrdzavejúcej ocele, ktoré majú zaoblený vypuklý tvar. Rozvodná skrinka môže obsahovať prvky s optickou signalizáciou. V tom prípade je vhodnejšie použiť priehľadné dvierka, ktoré umožnia rýchlu vizuálnu kontrolu bez nutnosti otvorenia.
Kreatívne metódy maskovania a zakrytia rozvádzača
Ak ste si nevybrali rozvodnicu, ktorá by splynula s interiérom, môžete ju zakryť. Pamätajte však na dostupnosť a bezpečnostné odporúčania.
Maskovanie zrkadlom
Najčastejšie príde na to, ako rozvádzač zavrieť zrkadlom. Výhodou metódy je, že takáto možnosť skryť štít na chodbe je nielen jednoduchá, ale aj veľmi prakticky výnosná. Použitie zrkadlových plôch zaručuje vizuálne rozšírenie priestoru. Na zaistenie produktu môžete použiť obojstrannú pásku. Odporúča sa používať iba vysokokvalitné lepidlá. Na okrajoch je pripevnená dekoratívna lepenka alebo kvalitná elegantná tkanina.
Zakrytie obrazom alebo umeleckým dielom
Táto možnosť zamaskovať elektrický panel príde na myseľ jedna z prvých. Je zvláštne, že namiesto obrázka môžete použiť rámik na fotografie aj samotné fotografie. Veľkosť obrázku a jeho pomer k veľkosti rámu je zvolený podľa vášho vkusu. Priemysel vyrába hotové škatule s držiakmi na obrazy. Obraz by mal zodpovedať stene pozadia. Tmavý povrch pozadia funguje najlepšie s rozjasňovačom (a naopak). Nebojte sa vybrať správne riešenie, aj keď sa zdá, že nezapadá do štýlu - váš vlastný názor je oveľa dôležitejší ako šablóny.
Veľkosť rámu by mala byť úmerná veľkosti steny. Autorské obrazy môžu byť namaľované olejom alebo ceruzkou - to je vlastne jedno. V každom prípade umocňujú pocit luxusu. Dobrou alternatívou sú plagáty v rovnakom ráme. Vyšívaný obrázok vyzerá elegantne a zároveň ako doma. Je dobrá v vidieckych a provensálskych štýloch. V zásade vyšívajte saténovým stehom alebo krížom.
Plagáty a decoboxy
Klapku na chodbe môžete poraziť pomocou plagátu. Najlepšie sa to robí na plátne. Na prácu potrebujete koncový pomocný rám. Jeho veľkosť sa vyberá s prihliadnutím na rozmery krytej konštrukcie. Mnoho ľudí považuje za skvelé riešenie použiť decobox. Takýto výrobok vyzerá nielen atraktívne, ale aj lakonicky. Je navrhnutý na základe krabicovej bagety. Nie sú potrebné široké steny.
Kreatívne nátery a tapety
Alternatívnym spôsobom je vytvorenie vizuálnych „rozšírení“ skriniek alebo stien. V tomto formáte je povrch pokrytý tapetou. Pretože je plocha dverí malá, nepotrebujete veľa lepidla a tapiet. Samozrejme, nehovoríme o úplnom maskovaní. Priaznivci kreatívneho dizajnu, ktorí vedia kresliť, niekedy natrú elektrický panel farbami. To rozhodne umožňuje čerstvosť a originalitu. Koniec koncov, priestor na výber predmetov je takmer neobmedzený. Zápletiek môže byť veľa. Je tiež úplne prijateľné experimentovať s kontrastnými farbami. Technika kreslenia je zvolená podľa vlastného uváženia. Odporúča sa vopred cvičiť na nepotrebných povrchoch alebo stojanoch, aby nedošlo k žiadnym chybám.
Domáce obslužné prvky
Praktickým a estetickým prístupom zároveň je vyzdobiť problematické zariadenie domácou obsluhou. Nie je ani potrebné ho kupovať, pretože tento výrobok je ľahké vyrobiť vlastnými rukami. Je potrebné len zaistiť upevnenie na dverách oddelenia. Zakrytie rozvádzača pomocou obrazu sa zdá iba ako vzorový nápad. Samotný štít môžete poraziť originálnym spôsobom.
