Zapojenie vypínača na svetlo sa môže zdať ako práca pre elektrikára, no v skutočnosti ide o pomerne jednoduchý úkon, ktorý zvládne aj šikovný domáci majster. Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Avšak, pre správne zapojenie vypínačov je nevyhnutné poznať ich funkciu a správne zapojenie.
Bezpečnosť predovšetkým
Po dobu trvania celej akcie je nevyhnutné dbať na bezpečnosť. Treba zhodiť hlavný istič elektrického prúdu, a niekoľkokrát sa presvedčiť o tom, že do daného vypínača elektrina skutočne nejde. Vždy je potrebné nájsť správny istič v rozvádzači a vypnúť ho. Elektrický obvod, ktorý spína vypínač č. 1, tým odpojíme od napätia a môžeme pracovať bez rizika. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.
Základné typy vypínačov a ich použitie
Pri elektroinštalácii vypínačov je dôležité poznať ich funkciu a správne zapojenie. Existuje viacero typov vypínačov, každý s vlastným označením a spôsobom použitia. Každé číslo vypínača označuje jeho radenie, ktoré definuje vnútorné zapojenie kontaktov a možnosti jeho použitia:
| Typ vypínača | Označenie | Použitie |
|---|---|---|
| Jednopólový vypínač | č. 1 | Ovláda jeden svetelný okruh z jedného miesta. Vhodný pre ovládanie osvetlenia v jednoduchých miestnostiach (kúpeľňa, WC, komora, malá izba…). |
| Dvojpólový vypínač | č. 2 | Zapne a vypne fázu a nulový vodič. |
| Trojpólový vypínač | č. 3 | Známý ako sporáková kombinácia. |
| Dvojitý (lustrový) vypínač | č. 5 | Ovláda dve svetlá alebo luster s viacerými svetelnými vývodmi z jedného miesta. Napr. dve časti lustra. |
| Schodiskový (striedavý) prepínač | č. 6 | Ovláda jedno svetlo z dvoch miest. Je vhodný pre ovládanie osvetlenia chodby, priechodných miestností či schodísk. |
| Krížový prepínač | č. 7 | V kombinácii s vypínačom č. 6 ovláda svietidlá z troch a viacerých miest. Používa sa vždy medzi dvoma vypínačmi č.6. |
| Dvojitý striedavý prepínač | č. 5b (6+6) | Ovláda dve svietidlá alebo dve časti jedného svietidla z dvoch miest. |
| Jednopólové tlačidlo | č. 1/0 | Spína obvod len po dobu stisku. Ideálne pre ovládanie zvonkov, impulzných relé a časovačov. |
Bližšie sa pozrieme na najčastejšie používané typy v domácnostiach.
Vypínač č. 1 (Jednopólový spínač)
Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Takýto vypínač sa tiež označuje ako jednopólový spínač alebo vypínač č. 1. Je vhodný pre ovládanie osvetlenia jednoduchých miestností.
Vypínač č. 6 (Schodiskový/Striedavý vypínač)
Schodiskový vypínač poznáme aj pod názvom striedavý vypínač (radenie 6), ktorý funguje ako dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína, pričom je možné využiť iba jeden vstup a dva nezávislé výstupy. Tie sa používajú najčastejšie. Výhodou schodiskového vypínača je, že s ním môžete z viacerých miest ovládať jedno alebo hneď niekoľko svetiel. Ak chceme ovládať jedno svetlo dvomi vypínačmi, volíme vypínač s riadením č. 6. Použitie: Ovládanie svetla z dvoch miest. Na jednej strane chodby alebo miestnosti sa vypínačom č.6 svetlo zapne a na druhej strane chodby alebo miestnosti sa to isté svetlo druhým vypínačom č.6 vypne.
Vypínač č. 7 (Krížový vypínač)
Pokiaľ chcete do obvodu s dvomi vypínačmi (č. 6) pridať ďalšie ovládacie miesta, budete potrebovať krížový vypínač (radenie 7), ktorý je zložený z dvoch dvojíc vstupov a výstupov. Krížový vypínač nemusí byť len jeden. Pokiaľ to priestor vyžaduje, môžete ich do obvodu zaradiť viacero. Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6.
Farby vodičov a ich význam
Pri montáži vypínača si treba ujasniť farby vodičov. Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2.
- Hnedá (L): Fáza. Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje. Fázové vodiče sú na Slovensku vždy hnedej, čiernej alebo sivej farby.
- Modrá (N): Neutrálny vodič, tzv. „nulák“. Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené čokoládou, venčekom.
- Žltozelená (PE): Ochranný vodič „uzemnenie“. Vedie priamo bez prerušenia vypínačom do svietidla. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.
Farby určujú príslušné Slovenské technické normy (STN). Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič. Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Príprava na zapojenie

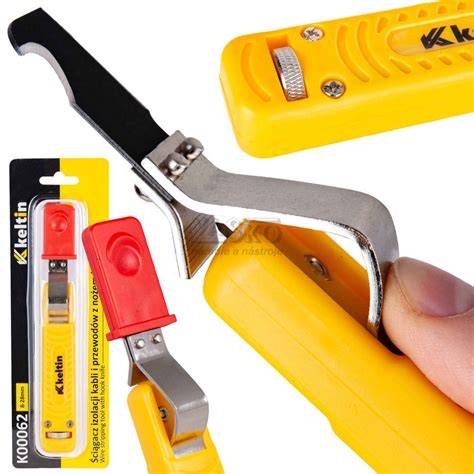

V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie. Káble následne odizolujeme a oddelíme od seba vodiče. Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.
Postup zapojenia vypínača č. 1 (jednopólový spínač)
Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1. Zostávajúce dva vodiče sú fázy. Jedna prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača. Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa. Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača. Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie. Vypínač číslo 1 je teraz plne funkčný a je potrebné upevniť ho k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača.
Postup zapojenia vypínača č. 6 (schodiskového)
Ak chceme ovládať jedno svetlo dvomi vypínačmi, volíme vypínač s riadením č. 6. Cez dvojicu striedavých spínačov následne prechádzajú korešpondenčné prepojovacie vodiče. Takto môže každý z nich prepájať elektrický obvod z dvoch vzájomne izolovaných paralelných ciest. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i spodu chodby. Že ktorýmkoľvek z týchto 2 vypínačov svetlo kedykoľvek zapnete alebo vypnete. Z vedľajších svoriek na prvom vypínači potiahnite dva korešpondenčné vodiče do zodpovedajúcich svoriek na druhom vypínači. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému.
Zapojení vypínače 6

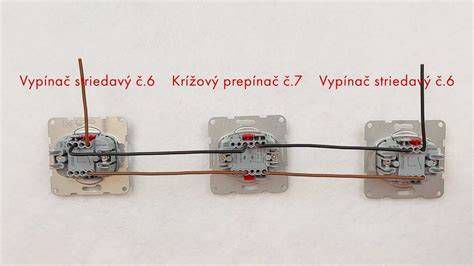

Zapojenie krížového vypínača č. 7

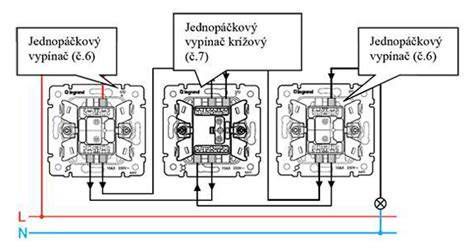

Ak chceme jedno svetlo ovládať viacej ako dvomi vypínačmi, tak medzi dva vypínače s riadením č. 6, vkladáme ľubovoľný počet vypínačov s riadením č. 7. Toto už je o čosi komplikovanejšie. Ide o prepojenie dvoch vodičov medzi striedavými spínačmi krížom. Zapojenie vypínača č. 7 je už trochu zložitejšie, ale ničoho sa nebojte. Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie.
Zapojenie dvojitého vypínača (lustrového) č. 5 a 5b (6+6)
Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1. Schéma zapojenia dvoj-vypínača (č. 5) ovládajúceho 2 časti jedného svietidla, napr. lustra, je veľmi podobná. Môžete spraviť zapojenie lustra na dva vypínače, resp. jeden dvojitý vypínač č. 5. Pre potrebu ovládať selektívne dva spotrebiče zo dvoch miest, je vhodný vypínač č. 5b. Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra).
Typy svoriek a pripojenie vodičov
Strojky či mechanizmy vypínačov sa vyrábajú obvykle so šroubovými alebo bezšroubovými svorkami. V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky).
- Bezšróbové svorky (pružinové): Sú moderné a používané všetkými prednými výrobcami vypínačov a zásuviek. K zapojeniu nepotrebujete žiadny nástroj, ako skrutkovač. Stačí stlačiť páčku, vsunúť odizolovaný koniec vodiča a uvoľniť páčku. Jediné obmedzenie bezšróbových svoriek je v tom, že je nelze použiť pre hliníkové vodiče, kvôli fyzikálnym a elektrickým vlastnostiam hliníka. Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou.
- Šróbové svorky: Klasické svorky so skrutkou a dlhou tradíciou. Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča. Šróbové svorky vypínača možno použiť pre medené i hliníkové vodiče, ale k ich použitiu potrebujete vhodný skrutkovač a čas k povoleniu a utažení skrutky.
Pre hliníkové rozvody je nutné použiť výhradne šróbové svorky. Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne el. oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie. Pre meď lze použiť bezšróbové svorky alebo i šróbové.
Vypínače s orientačnou/signalizačnou doutnavkou alebo LED
Vypínač s doutnavkou svítí pri vypnutom alebo sepnutom stave, podľa toho se tiež rozlišujú signalizačné alebo orientačné zapojenie. Doutnavka je špeciálna výbojka, zapojuje sa paralelne k výstupom vypínača alebo pripojeného spotrebiča. LED se niekedy používajú coby moderní náhrada doutnavek. Doutnavky sa vyrábajú v rôznych farbách (oranžová, zelená, modrá), pričom farba závisí od luminiscenčnej vrstvy vo vnútri baňky.
- Orientačná doutnavka/LED: Svieti, keď je obvod rozpojený, teda keď je vypínač vypnutý. Indiukuje vypnutý stav spotrebiča. Pomáha nájsť vypínač v tme. Pre túto funkciu je potrebný vypínač (radenie s písmenami So) so svorkou N a ďalší nulový vodič.
- Signalizačná doutnavka/LED: Svieti súčasne so zapnutým obvodom, teda signalizuje, že spotrebič je zapnutý. Hodí sa pre spotrebiče, ktorých prevádzka nie je z miesta vypínača zrejmá (napr. keď je vypínač umiestnený ďaleko od spotrebiča).
Je dôležité poznamenať, že doutnavka vo vypínači môže niekedy spôsobiť poblikávanie LED svietidla alebo jeho trvalé jemné svietenie aj vo vypnutej polohe. Áno, môže. Niekedy doutnavka vo vypínači spôsobuje poblikávanie LED svetla alebo trvalé svícenie i vo vypnutej polohe vypínača.
Riešenie problémov s LED osvetlením
Medzi problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí určite preblikovanie. LED žiarovky preblikujú, aj keď je zhasnuté. Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov, a to aj keď je zhasnuté. Týmto napätím sa nabíjajú kondenzátory v spínaných zdrojoch úsporných svietidiel. U obyčajných žiaroviek tento problém neexistoval, pretože na rozsvietenie žiarovky je potrebný niekoľkonásobne väčší prúd. Celý problém ešte zhoršuje použitie dútnaviek alebo LEDiek ako orientačného osvetlenia. Odstrániť tento jav je väčšinou pomerne jednoduché. Priamo ABB vyrába na tento účel tzv. Kompenzátor, ktorý sa zapojí paralelne k svietidlu, ostatní výrobcovia majú v ponuke často niečo podobné. Kompenzátor funguje tak, že napätie, ktorým by sa nabíjali kondenzátory v zdroji, zvedie proti nule. Ja väčšinou používam obyčajný RC člen 100 nF, 120 kOhm. Jeho cena je okolo 1€. Niekedy stačí zapojiť jeden, prípadne dva kúsky paralelne ku svietidlu. Teda napr. priamo na svorkovnicu svetla, kde má byť zdroj s LED. Ak je jedným vypínačom zapínaných viac svetiel (napr. chodba), je možné do jedného svietidla umiestniť obyčajnú žiarovku (napríklad 20W), ktorá prebytočné napätie odstráni.
Dôležité upozornenia a kvalifikácia
Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Väčšina vypínačov je dimenzovaná pre bežné domáce elektroinštalácie s napätím 250 V AC a prúdom 10 A.
