Akustické sadrokartónové podhľady a steny: Komplexný sprievodca vlastnosťami, montážou a výhodami

V súčasnej dobe, keď tiché a pokojné prostredie v našich domovoch a pracoviskách získava na hodnote, hľadáme efektívne spôsoby, ako minimalizovať nežiaduci hluk a zabezpečiť optimálny akustický komfort. Ak ste niekedy zažili rušivý zvuk z vedľajšej miestnosti alebo hluk z ulice prenikajúci do vášho domova, určite si uvedomujete, aké nepríjemné môže byť narušený pokoj vášho obydlia. Zlá akustika, hluk a ozvena zásadne ovplyvňujú pohodu doma aj v práci. Narušujú súkromie, zhoršujú zrozumiteľnosť reči a bránia plnohodnotnému odpočinku. To sa skôr či neskôr prejaví na zdraví a výkone - môže vás trápiť únava a horšia kvalita spánku, stres a nervozita, ako aj nižšia koncentrácia a produktivita. Preto má zmysel akustike venovať pozornosť.

Čo je akustický sadrokartón a ako funguje?

Riešením týchto problémov môže byť akustický sadrokartón. Akustická sadrokartónová doska je špeciálny typ sadrokartónu navrhnutý na zlepšenie zvukovej izolácie v stavebných konštrukciách. Oproti bežným doskám má vyššiu hustotu, pevnosť a často aj upravené zloženie jadra, ktoré pomáha tlmiť šírenie hluku medzi miestnosťami. Princíp fungovania spočíva v kombinácii hmoty a pružnosti. Zvukové vlny, ktoré sa snažia prejsť cez konštrukciu, sú v hustejšom materiáli čiastočne pohltené a rozptýlené. Zvýšená hustota jadra znižuje vibrácie, ktoré by sa inak prenášali ďalej.

Je dôležité rozlišovať medzi zvukovou izoláciou a zvukovou pohltivosťou:

• Zvuková izolácia: Cieľom je zabrániť prenikaniu hluku medzi miestnosťami alebo zvonku do interiéru. Typické použitie je na stenách medzi bytmi a izbami, stropoch, chodbách a technických miestnostiach. Funguje ako kombinácia sadrokartónu proti hluku a minerálnej izolácie v skladbe priečky, predsadenej steny alebo podhľadu. V prípade, že sa zameriate na zvukovú izoláciu miestnosti, hlavným cieľom stavebných riešení je izolácia zvuku alebo hluku, ktorý sa generuje mimo vášho bytu alebo domu. Zvyčajne ide o zvuk pochádzajúci z ulice alebo od susedov.
• Zvuková pohltivosť (priestorová akustika): Riešenie predovšetkým zvukovej pohltivosti znamená zabezpečenie ideálnej priestorovej akustiky. V rámci interiérov sa generovaný zvuk odráža od pevných materiálov ako sú steny, podlahy, stropy, ale aj samotné vybavenie interiéru, čím dochádza k zhoršeniu akustiky a horšej zrozumiteľnosti hovoreného slova. Úlohou akustického sadrokartónu je absorpcia hluku, čo znamená zlepšenie akustických charakteristík v samotnej miestnosti a nemá za cieľ izolovať iné zvuky mimo bytu.

Výhody akustického sadrokartónu

Akustický sadrokartón sa vyznačuje svojimi výnimočnými zvukovými izolačnými vlastnosťami. Sadrokartón sa stal v oblasti akustiky snáď najuniverzálnejším riešením. Ponúka totiž nielen vynikajúcu zvukovú izoláciu, ale aj výbornú akustickú pohltivosť. Jeho možnosti sú dané variabilitou nielen samotných dosiek a ich kombinácií, ale aj variabilitou celkovej skladby konštrukcie.

Hlavné výhody zahŕňajú:

• Lepšia zvuková izolácia: Akustický sadrokartón poskytuje lepšiu zvukovú izoláciu pri relatívne nízkej hrúbke konštrukcie. Umožňuje to vytvoriť tichý dom bez zbytočného nárastu hmotnosti či hrúbky stien. Už bežné sadrokartónové dosky (napr. Knauf White) zaručujú veľmi vysoký akustický štandard okolo 56 dB, čo je hodnota prevyšujúca betónovú stenu s hrúbkou 200 mm.
• Jednoduchá montáž: Montáž sa vykonáva rovnako ako pri bežnom sadrokartóne, takže nie je potrebné meniť stavebné postupy. Akustické sadrokartónové dosky sa ľahko inštalujú a sú kompatibilné s mnohými rôznymi konštrukčnými riešeniami.
• Zvýšená pevnosť: Mnohé akustické dosky ponúkajú zvýšenú pevnosť, ktorá umožňuje použitie aj v namáhanejších častiach stavby, napríklad s možnosťou kotvenia ťažkých predmetov aj so skrutkou do dreva.
• Protipožiarna odolnosť: Priečky zo sadrokartónu sú k dispozícii v rôznych stupňoch požiarnej odolnosti, pričom môžu dosahovať až 120 minút odolnosti. Stupeň odolnosti však závisí od konkrétneho typu opláštenia konštrukcie. Jednoducho opláštená priečka sadrokartónovými doskami na oceľovej konštrukcii môže dosiahnuť požiarnu odolnosť od 30 do 45 minút. V prípade priečky s dvojitým či trojitým opláštením na rovnakej oceľovej konštrukcii môže dosiahnuť požiarnu odolnosť od 45 do 120 minút.
• Dizajnová variabilita: Ľahké sadrokartónové konštrukcie sú schopné udržať si akustický komfort a zároveň ponúknuť moderné dizajnové riešenia bez obmedzení. Dizajnová variabilita umožňuje tvorbu moderných prvkov ako oblúky, svetelné rampy a iné detaily. Perforované stropy prinášajú do interiéru zaujímavý a výrazný dizajnový prvok vo forme rôznych typov perforácie, otvorov, ktoré môžu byť rôznej veľkosti a umiestnenia.
• Efektívne vedenie inštalácií: Sadrokartónové systémy umožňujú viesť káble a inštalačné potrubia v dutinách stien a podhľadov. Ide o efektívne a moderné riešenie v porovnaní s tradičnými metódami frézovania či sekania.

Porovnanie s tradičnými murovanými priečkami

Existujú dva základné princípy tlmenia hluku: princíp hmotnosti a princíp striedania hmoty. Murované priečky z tehál na tlmenie hluku využívajú hmotu, pričom platí, že čím je táto hmotnosť väčšia, tým je útlm lepší. Výsledkom je, že ľahké sadrokartónové priečky dosahujú rovnaké alebo dokonca lepšie akustické výsledky pri menšej hmotnosti a hrúbke v porovnaní s odľahčeným murivom, ktoré vyžaduje väčšiu hrúbku na dosiahnutie dostatočného tlmenia hluku. Odľahčené murivo tak môže byť neefektívne a zároveň zníži úžitkovú plochu domu. Použitie ťažkých tehál je vzácnejšie, keďže moderné riešenia preferujú ľahké priečky, vyplnené minerálnou izoláciou, ktorá pôsobí ako účinná zvukovo pohlcujúca vložka.

Je tak trochu paradox, že materiál, ktorý začínal svoju kariéru so zlou akustickou povesťou, sa stal v oblasti akustiky snáď najuniverzálnejším riešením.

Typy a značky akustického sadrokartónu

Akustický sadrokartón, často impregnovaný a konštrukčný, protipožiarny či nárazuvzdorný, sa neustále vyvíja, aby spĺňal rastúce požiadavky na akustický komfort. Zvukotesná sadrokartón je inovatívny náter, ktorý sa objavil pomerne nedávno na stavebnom trhu. Používa sa na steny a priečky na vytvorenie optimálnej úrovne zvuku. Tento účinok sa dosahuje vytvorením špeciálnej perforovanej povlakovej štruktúry, na zadnej strane ktorej je špeciálna netkaná textília. Vnútri otvorov suchého zvuku je zvuk tlmený. Vďaka zvukovoizolačnému povlaku sa ľahšie vnímajú nízke frekvencie a ľudská reč.

Pri technologických skúškach sa preukázalo, že najväčšia absorpcia zvuku nastáva pri stredných frekvenciách 500-2000 Hz a má hodnotu 0,85. Vo všetkých typoch sadrokartónových panelov sa rovná 0,55. V tomto ohľade sú najmenšie výsledky pre rozptýlené dosky s kruhovými otvormi 0,45. Ukazuje sa, že akustický index sadrokartónu závisí od typu perforácie.

Populárne značky a špecifické produkty

K dnešnému dňu existujú tri značky najkvalitnejších a najobľúbenejších produktov:

• Zvukovo izolačné dosky "Knauf": Je to kvalitný náter pre obytné a verejné budovy, vytvorený na báze ekologicky nezávadných surovín. Materiál sa vyznačuje rôznymi tvarmi a veľkosťami hrán, čo umožňuje hladké obloženie aj zakrivených základov.
• Zvukovo izolačný list Gyproc AKU-line: Má jasné výhody oproti podobným výrobkom, pretože má zúžený okraj. Vďaka tomu je celkový dizajn vyrobený bez zbytočného zahusťovania a je ľahký, bez preťaženia povrchu.
• Rigitonové platne (Rigips): Vysoko kvalitný, univerzálny materiál z Dánska. Dekoratívny akustický výrobok má jedinečný perforovaný dizajn, eliminuje vzhľad švov, absorbuje hluk čo najviac, má optimálnu pevnosť a odolnosť. Môže byť natretý a opravený. Sadrokartónové dosky Rigips 4PRO sú jedinečné tým, že majú všetky štyri hrany sploštené už od výroby.

Inovatívne riešenia od Knauf

Vývoj sadrokartónových dosiek v posledných niekoľkých rokoch natoľko pokročil, že je možné veľmi dobre voliť riešenia podľa požadovaného akustického štandardu a rozpočtu. Už bežné sádrokartonové desky (Knauf White) zaručují velmi vysoký akustický standard okolo 56 dB, čo je hodnota prevyšujúca betónovú stenu tl. 200 mm. Ale to je len akustický začiatok.

• Knauf RED Piano: Zaisťuje o cca 3 dB vyššie hodnoty vzduchovej nepriezvučnosti na rovnakej konštrukcii. Každé 2 dB vníma ľudské ucho ako zdvojnásobenie izolačných vlastností. Doska je použiteľná pre podhľady aj priečky.
• Knauf Diamant: Ide o špeciálne navrhnutú akustickú robustnú dosku združujúcu vysokú hmotnosť s ohybovou mäkkosťou a tým aj maximálnym využitím oboch efektov v oblasti akustiky. U konštrukcií z týchto dosiek sa prejavuje výrazne vyššia účinnosť aj v nižších a stredných kmitočtoch. Jej vážené laboratórne hodnoty vzduchovej nepriezvučnosti sa pohybujú cez 60 dB. Doska Knauf Diamant má húževnatosť sadrovlákna, objemovú stálosť a spracovanie sadrokartónu, ponúka teda vyššiu kvalitu pri ľahšom spracovaní. Konštrukčná, protipožiarna, nárazuvzdorná, impregnovaná sadrokartónová doska RigiStabil (DFRIEH2) spadá do tejto kategórie dosiek.
• Knauf Silentboard: Unikátna patentovaná technológia dosky s hmotnosťou 17 kg/m² si zachováva ohybovú mäkkosť a tým aj ohromujúcu účinnosť. Efekt izolácie na nízkych a stredných kmitočtoch je tu ešte silnejší ako pri Diamante. Silentboard posúva koincidenčný kmitočet priečky či podhľadu pod pre ucho počuteľné pásmo, a tým sa vyrovnáva fungovanie betónu, avšak s omnoho menšou hmotnosťou.
• Knauf BLUE AKUSTIK: Novinka medzi doskami na zvukovú ochranu, ktorá ponúka ideálny pomer medzi výkonom a cenou.

Iné inovatívne riešenia

Akustický sadrokartón Rigips sa pyšní ešte jednou výnimočnou vlastnosťou: ako jediný na trhu čistí vzduch. Obsahuje totiž technológiu Activ’Air®, ktorá rozkladá emisie formaldehydu. Activ’Air® dlhodobo odstraňuje až 70 % formaldehydu vo vnútorných priestoroch a funguje aj viac ako 50 rokov. Jeho účinnosť navyše nezníži ani maľovanie, ale je potrebné použiť priedušný náter. Skvele vám poslúži napríklad weberdeco fresh.

Použitie akustického sadrokartónu

Akustické sadrokartónové dosky sú ideálne pre širokú škálu aplikácií, kde je potreba obmedziť prenos hluku a zlepšiť akustiku. Používajú sa vo vnútri budov, na steny a priečky na vytvorenie optimálnej úrovne zvuku. Produkty s akustickými vlastnosťami sa používajú na konštrukciu stropu a stien.

• Obytné priestory: Príčky medzi bytmi, spálne, detské izby, kde je potrebné obmedziť prenos hluku. Akustické systémy spoľahlivo odhlučnia steny aj stropy a tým efektívne zlepšujú akustiku v celom dome.
• Komerčné priestory: Kancelárie, technické miestnosti.
• Špeciálne priestory: Nahrávacie štúdiá, kinosály, školy, kde je kladený dôraz na kvalitu vnútorného akustického prostredia.

Ďalším veľmi obľúbeným použitím sadrokartónu sú predsadené steny - montované pred existujúce, väčšinou murované konštrukcie. Voľbou typu dosky je možné regulovať výkon predsteny aj jej kmitočtový priebeh. Je tu však nutné podotknúť, že výsledná hodnota zlepšenia vzduchovej nepriezvučnosti je závislá aj na hodnote pôvodnej konštrukcie. Všetko vyššie popísané platí nielen u stien, ale aj u stropov. Sadrokartón je tu riešením aj pre zníženie kročajového hluku. Akustické podhľady pomáhajú utlmiť zvuky prichádzajúce z priestoru nad vami napr. zvuk televízie. Akustické priečky sú ideálne riešenie pre odhlučnenie v rámci jedného bytu. Predsadené steny vyriešia hluk z ulice alebo susedného bytu.

Inštalácia a najlepšie postupy pre maximálnu účinnosť

Na dosiahnutie optimálneho akustického komfortu je kľúčová nielen voľba správneho materiálu, ale aj jeho správna inštalácia a celková skladba konštrukcie.

Príprava a nástroje

Pre montáž platní potrebujete rovnaké nástroje ako pre bežnú sadrovú dosku - uhlovú brúsku, úzku stierku, konštrukčnú úroveň, strúhadlo a sieťovinu na brúsenie. Nosný rám je vyrobený z pozinkovaných profilov. Tiež sa používajú zosilnené a kombinované možnosti odpruženia, dvojúrovňové "kraby". Pre kvalitnú montáž podhľadov zo sadrokartónu budete potrebovať: sadrokartónové dosky (rozmery napr. 1200 × 2000 mm), kovové profily (CD, UD), závesy (priame, pérové alebo výškovo nastaviteľné), samorezné skrutky do kovu a sadrokartónu, tesniace pásky, akustické pásky, tmel, výstužné pásky, brúsna mriežka, vŕtačka, skrutkovač, vodováha, laser, nôž na sadrokartón, meter, ceruzka.

Zásady montáže akustických podhľadov a stien

Montáž podhľadov zo sadrokartónu je efektívny spôsob, ako vylepšiť vzhľad interiéru, zlepšiť akustiku miestnosti a zakryť technické inštalácie. Než sa pustíte do samotnej montáže, je nevyhnutné si všetko dôkladne naplánovať. Starostlivá príprava vám ušetrí čas, peniaze a nervy. Zmerajte presne miestnosť - dĺžku, šírku a výšku. Zvážte, o koľko chcete znížiť strop. Rozhodnite sa pre typ konštrukcie - priamy zavesený podhľad, viacúrovňový podhľad alebo podhľad s integrovaným osvetlením. Vyberte správny typ sadrokartónu - bežný (biely), protipožiarny (červený), impregnovaný (zelený) alebo akustický (modrý). Navrhnite rozvod elektroinštalácie, osvetlenia a prípadné ďalšie prvky (reproduktory, klimatizácia a pod.).

Dosky nie je dovolené montovať pri relatívnej vzdušnej vlhkosti nad 80 % a pod 40 %. Teplota v miestnosti by nemala byť nižšia než +10 °C. Aby nedošlo k poškodeniu akusticky účinnej textílie (vliesu), nie je doporučené ťahať dosky z palety po spodnej doske. Dosky je potrebné najprv nadvihnúť a následne na výšku transportovať.

1. Montáž konštrukcie: Montáž začína inštaláciou kovovej konštrukcie, ktorá bude držať sadrokartónové dosky. Vyznačte výšku podhľadu na stenách pomocou laseru alebo vodováhy. Pripevnite UD profily po obvode miestnosti pomocou hmoždiniek. Medzi profil a stenu vložte akustickú pásku. Namontujte závesy do stropu vo vzdialenosti cca 80-100 cm. Závesy musia byť pevne ukotvené. Vložte CD profily do UD profilov a zaveste ich na závesy. Vzdialenosť medzi CD profily by mala byť cca 40-50 cm. Skontrolujte rovinnosť konštrukcie pomocou vodováhy alebo laseru. Dôležité: Ak plánujete inštaláciu bodových svetiel alebo iných zariadení, nezabudnite pripraviť vývody elektroinštalácie už v tejto fáze. Akustické podhľady sa s ohľadom na estetické pôsobenie ich perforácie rozmeriavajú vo väčšine prípadov súmerne s osou miestnosti.
2. Inštalácia minerálnej izolácie: Medzi R-CD profily konštrukcie sa vloží minerálna izolácia, napr. Izolácia sa vkladá vždy bez medzier v celej ploche konštrukcie. Ak je nad podhľadom s ohľadom na požadované akustické vlastnosti predpísaná minerálna izolácia, je nutné dodržať jej požadovanú hrúbku. Akustická izolácia pri priečkach zo sadrokartónu je dôležitá, ak chcete minimalizovať prenikanie zvuku medzi miestnosťami a dosiahnuť lepší zvukový komfort. Je nevyhnutné, aby bola izolácia v konštrukcii vzduchotesne uzavretá. Čím lepšie sú konštrukcie uzatvorené, tým efektívnejšie bude minerálna izolácia pohlcovať hluk. Optimálne riešenie dosiahnete, ak dodržíte všetky zásady pri montáži ľahkých priečok. Akustické dosky sa pre ešte lepší výsledok kombinujú s ďalšou zvukovou izoláciou. Konkrétne ide o minerálnu vlnu alebo vatu. Vyberať môžete napr. u výrobcu ISOVER, ktorý má produkty priamo určené k izolácii priečok a podhľadov. Napríklad so skelnou vlnou ISOVER Piano sa dá vzduchová nepriezvučnosť zlepšiť až o 18 dB.
3. Montáž sadrokartónových dosiek: Akonáhle je konštrukcia pripravená, môžete pristúpiť k montáži samotných dosiek. Dosky pripevňujte kolmo na nosné CD profily. Skrutky umiestňujte každých 15-20 cm. Hlava skrutky musí byť ľahko zapustená, ale nesmie pretrhnúť papier. Škáry medzi doskami nechajte cca 5 mm - umožní dilatáciu a lepšie tmelenie. Dosky režte ostrým nožom - najprv narežte papier, potom dosku zlomte a dorežte druhú stranu. Dosky opláštenia sa na rozdiel od bežných podhľadov montujú do kríža (nepresadzujú sa priečne škáry). Pre montáž sádrokartónových dosiek Rigiton RL 6/18, RL 8/18, RL 8/18 Q, RL 12/25 Q je nutné použiť rýchlošróby 912 typ SN 3,5 x 30 mm. Opláštenie konštrukcie sa realizuje akustickými sadrokartónovými doskami, ktoré sa montujú nastojato. Na opláštenie sa odporúča používať celé sadrokartónové dosky. Používanie odrezkov je prípustné za podmienok, že dĺžka odrezku je min. Pri opláštení je potrebné zabezpečiť, aby boli priečne (vodorovné) škáry susedných dosiek vzájomne predsadené aspoň o 400 mm a nedochádzalo tak k vytvoreniu krížových škár. Akustické dosky sa na zvislé profily priskrutkujú skrutkami do tvrdých dosiek typu UMN 25 mm. Vzdialenosť pripevňovacích skrutiek na profile je 250 mm.

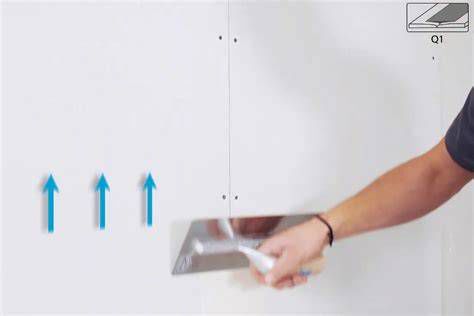

4. Tmelenie a finálne úpravy: Po montáži dosiek je potrebné podhľad pripraviť na maľovanie. Naneste prvú vrstvu tmelu do škár a vložte výstužnú pásku (sklená alebo papierová). Po zaschnutí prebrúste a naneste druhú vrstvu tmelu. Opäť prebrúste. Pre dokonalý výsledok naneste tretiu vrstvu a prebrúste jemnou brúsnou mriežkou. Celý povrch očistite od prachu a pripravte na maľovanie alebo inú povrchovú úpravu. Upozornenie: Tmelenie vykonávajte pri teplote nad 10 °C a pri relatívnej vlhkosti do 65 %. Podhľady z akustických perforovaných dosiek je vhodné pred finálnym náterom opatriť penetračným náterom určeným na sádrokartónové dosky. Týmto náterom sa zjednotí rozdielna nasiakavosť dierovaných dosiek a škárovacieho tmelu, ktorá by sa neskôr mohla prejaviť tým, že by škáry boli rozoznateľné aj cez konečný náter. Nátery pomocou zriedenej finálnej farby nie sú pre tento účel vhodné. Nanášanie náterov je potrebné vykonávať výhradne valčekom s krátkym vlasom, striekanie farby je zakázané s ohľadom na negatívny dopad na akustickú funkciu podhľadu. Striekaná farba zalepí akusticky účinnú textíliu umiestnenú na rube dosiek.

Predsadené steny (predsteny)

Popularita sadrokartónových stien rastie aj v bytovej výstavbe, zvlášť potom, čo Knauf zaviedol na trh bezpečnostné konštrukcie stien v kombinácii práve s akustikou. Tieto steny v konfigurácii pre medzibytové priečky obsahujú medzi vrstvami dosiek oceľový plech, zaisťujúci definovanú ochranu proti prieniku RC 3. Variant stien W115 so strednou doskou spĺňa požiadavky na priestorovú úspornosť, vysoký akustický štandard, robustnosť a deliacu funkciu oboch bytov. Umožňuje v deliacej stene umiestniť zásuvky bez vážneho narušenia akustickej izolácie a oddeľuje aj všetky možné rozvody oboch bytov.

Sadrokartónová predstena je konštrukcia montovaná väčšinou len z jednej strany miestnosti na existujúcu stenu. Výber vhodného variantu závisí od možnosti kotvenia do existujúcej steny. Ak je existujúca stena vhodná na kotvenie, odporúča sa realizovať spriahnutú predsadenú stenu. Predstena je s existujúcou stenou spriahnutá pomocou nastaviteľných strmeňov. Na podlahe sa vytýči poloha obvodového profilu R-UD. R-UD profil sa podlepí penovým tesnením a následne sa R-UD profily pripevnia plastovými natĺkacími rozperkami (v prípade betónovej podlahy), príp. inými vhodnými pripevňovacími kotvami podľa druhu podlahy. Vzdialenosť prvého pripojenia od rohu miestnosti je maximálne 200 mm. Nastaviteľné strmene sa pred pripevnením na stenu podlepia napojovacím penovým tesnením. Podľa budúceho umiestnenia R-CD profilov sa vymeria poloha nastaviteľných strmeňov. Maximálna vertikálna vzdialenosť nastaviteľných strmeňov je 1 250 mm. Posledný horný nastaviteľný strmeň sa umiestňuje do takej výšky, aby horný presah R-CD profilu bol max. 250 mm. Po pripevnení nastaviteľných strmeňov sa postupne montujú zvislé R-CD profily. Dĺžka R-CD profilu sa volí tak, aby pri vložení R-CD profilu do spodného R-UD profilu bola medzi horným koncom R-CD profilu a stropom medzera približne 50 mm. Po nasunutí do podlahového R-UD profilu sa R-CD profily postavia do zvislej polohy a spoja sa s namontovanými nastaviteľnými strmeňmi pomocou skrutiek do plechu (typ LB) - 4 skrutky na jeden strmeň. Medzi profily konštrukcie predsadenej steny sa vloží minerálna izolácia. Na zvislé profily sa nastojato pripevnia akustické dosky pomocou skrutiek do tvrdých dosiek UMN 25 pri vzájomnej vzdialenosti skrutiek 250 mm.

Dôležitosť vedľajších prenosových ciest a akustických mostov

Veľmi dôležitým prvkom akustického komfortu je zhodnotenie vplyvu vedľajších prenosových ciest, v normách síce zohľadneného, ale nekvantifikovaného. Akusticky sebekvalitnejšia priečka nezabezpečí deklarované hodnoty vzduchovej nepriezvučnosti, pokiaľ stojí napríklad na neprerušenom potere a nevedie až k nosnej konštrukcii. Rozdiel 10 dB pri rovnakom type priečky nie je vôbec vzácny. Správne či, naopak, nesprávne vyhotovenie detailov môže zásadne ovplyvniť výslednú vzduchovú nepriezvučnosť konštrukcie. Pri založení predsteny priamo na existujúcu podlahu bez akejkoľvek úpravy sa hluk šíri finálnou vrstvou podlahy. Pri tomto napojení treba dbať na to, aby všetky vrstvy nášľapnej vrstvy podlahy boli od priečky oddelené dostatočne dimenzovaným obvodovým pásikom. Efektivitu roštového riešenia citeľne zhoršujú tzv. akustické mosty. Sú to miesta, kde nejaký znelý materiál prestupuje cez izolačnú vrstvu. Dobrým príkladom sú napríklad stúpačky v panelovom dome. Rošt by mal byť uchytený napríklad k okolitým stenám tak, aby preberal minimum zvukových vĺn zo stropu. Pokiaľ ale takou izoláciou prestupuje spomínaná stúpačka, zvuk sa jednoducho prenesie cez ňu a „elegantne“ našu izoláciu zaobíde.

Priestorová akustika a pohlcovače zvuku

Okrem vzduchovej nepriezvučnosti nemožno zabudnúť na problematiku priestorovej akustiky. Teda pohlcovanie a obmedzenie hluku priamo v miestnosti, kde vzniká. Aj tu je na trhu zreteľný nárast záujmu. Dieraná sadrokartónová doska nielen dobre vyzerá, ale je aj akusticky pohltivá v rozmedzí ɑw 0,40 až 0,80 (alfa w - vážený činiteľ zvukovej pohltivosti). V roku 2018 Knauf vyvinul úplne nové dierovanie akustických dosiek, značenie RE, ale pridal aj dodatočne montovateľné pohlcovače Cleaneo Single Smart. Posledne menovaný produkt už nie je na báze sadrokartónu ale PE materiálu, ale o to je rýchlejšie a ľahšie inštalovateľný napríklad v reštauráciách, školách a podobne. Veľmi častá je kombinácia akusticky pohltivých vlastností s akusticky izolačnými alebo požiarnymi.

U akusticky pohltivých podhľadov nie je problém ich funkčnosť, ale ich správny návrh. Konkrétne návrh správnej doby dozvuku. Na stránkach knauf.cz/vypocet-akustiky firma Knauf novo ponúka použitie programu, ktorý umožňuje predbežne navrhnúť (znížiť) dobu dozvuku konkrétneho priestoru s použitím akusticky pohltivých alebo difúznych materiálov Knauf. Prínosná je tu možnosť ľahkej zmeny parametrov a možnosť rýchleho porovnania hodnôt doby dozvuku. Kto by chcel problémy priestorovej akustiky trochu zhmotniť, nech si na tento článok spomenie pri návšteve reštaurácie, staršej telocvične alebo napríklad nákupného centra. Vo väčšine reštaurácií je najväčší pohlcovač samotný návštevník a to zjavne nestačí. Doby dozvuku sú tu strašidelné, často presahujúce sekundu či dve. Pričom rozumná hodnota je cca 0,6 s a menej. Dochádza tu k tzv. Lombardovmu efektu. Návštevníci sa zle počujú a o to hlasnejšie hovoria. A to stále dokola. Zvláštne je, že po počiatočnej popularite dierovaných dosiek v obchodných centrách nastal v poslednej dekáde prechod na hladký a teda odrazivý sadrokartón (súčiniteľ pohltivosti pod 0,1). Hladina hluku okolo 70 dB je tu skôr štandardom než výnimkou. Navyše, keď sedíte na správnom mieste voči 10 m vzdialenému susedovi, nie je problém počuť každé jeho slovo.

Moderné riešenia a dizajnové prvky

Pre zlepšenie hladiny hluku v miestnosti nemusia pomôcť len samotné akusticky pohltivé dosky, ale aj ich kombinácia s difúzormi. V reči sadrokartónu sú to štrbinové dosky, ktoré dokážu dopadajúci zvuk rozptýliť a nedopadá tak všetok do jedného miesta podľa zákona dopadu a odrazu. Tento jav sa nakoniec hojne využíva napríklad v koncertných miestnostiach ale aj telocvičniach či viacúčelových sálach, kde môže výrazne zlepšiť zrozumiteľnosť reči či hudby a v kombinácii s dierovanými doskami výrazne zvýšiť akustický komfort.

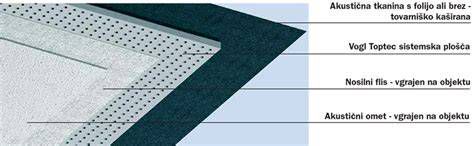

Akustické monolitické stropy sa vyznačujú hladkým povrchom. Nie sú rušené žiadnymi viditeľnými spojmi, ani konštrukciou. Povrch je tvorený jemnou štruktúrou omietky alebo hladkou stierkou. Vzniká jednoliaty celok, ktorý spĺňa akustické parametre. Akustické stropy Vogl Toptec ponúkajú jedinečné riešenie akustických podhľadov bez viditeľnej perforácie alebo konštrukcie kazetového pohľadu. Realizáciou podhľadov Vogl Toptec vznikne elegantný plný podhľad s výbornými akustickými vlastnosťami. Takéto riešenie nenarúša raster kazetového podhľadu alebo perforácia dierovaného sadrokartónového podhľadu. Základ systému Vogl Toptec vychádza zo špeciálneho perforovaného sadrokartónu, na ktorý sa inštaluje jemná akustická tkanina. Na túto tkaninu je postupne v troch vrstvách nanesená akustická štruktúra, ktorá nebráni prestupu zvuku.

Stropné kazetové podhľady, rovnako ako aj monolitické, môžeme rozdeliť na zvukovo pohltivé a nepriezvučné. Na rozdiel od monolitických stropov je tu vždy montáž na konštrukciu, ktorá je viac či menej viditeľná. Okrem stien je to hlavne strop, kde je možné aplikovať akustické prvky. Od výšky stropu a rozvodov závisí aj to, aký typ prvku zvolíme. Okrem klasického a často neestetického kazetového stropu sa presadzujú sólové účinné prvky, ktorým stačí čiastočne pokryť strop. Preto horizontálne kladené panely do nízkych stropov znižujú dozvuky v priestoroch, čím klesá úroveň hluku a tým sa zlepšuje pobyt v týchto priestoroch. Priestorové a voľne zavesené absorbéry sú vhodným riešením stropov v interiéroch, kde nie je možné umiestniť plný strop, či už kazetový alebo sadrokartónový. Hodia sa tam, kde chceme zachovať pôvodný strop alebo zvýrazniť industriálny charakter stropu a pritom dosiahnuť bezproblémový prístup k inštaláciám a súčasne zabezpečiť maximálny akustický komfort v miestnosti. Vyznačujú sa jednoduchou montážou a netradičným dizajnom interiéru.

Technická podpora a zdroje

Spoločnosť KNAUF Praha s.r.o. pôsobí na českom stavebnom trhu od roku 1991. Je jedným z najvýznamnejších výrobcov stavebných materiálov v oblasti sádrokartonových produktov a systémov. Firma Knauf disponuje dvoma vlastnými moderne vybavenými akustickými zkušebnami nielen pre testovanie, ale mimo iné aj pre zber dát potrebných pre efektívny predbežný návrh konštrukcie. Testujú sa tu nielen samotné vzduchové nepriezvučnosti, kročajový hluk či akustická pohltivosť, ale rovnako hodnoty dôležité pre správny návrh ako sú kritické kmitočty dosiek, vedľajšie prenosové cesty atď. Vďaka tomu je akustické know-how veľmi komplexné a vzájomne sa doplňujúce. Prebieha tu neustála kontrola akýchkoľvek navrhnutých hodnôt s hodnotami skutočne nameranými.

Ak potrebujete odhlučniť tepelné čerpadlo alebo výmenníkovú stanicu? Knauf novo ponúka využitie programu, ktorý umožňuje predbežne navrhnúť (znížiť) dobu dozvuku konkrétneho priestoru s použitím akusticky pohltivých alebo difúznych materiálov Knauf. Prínosná je tu možnosť ľahkej zmeny parametrov a možnosť rýchleho porovnania hodnôt doby dozvuku. Pokiaľ tápete, aký materiál presne nakúpiť, využite kalkulátor od Rigipsu. Jednoducho vyberiete, či plánujete stavať akustickú priečku, predstenu alebo podhľad a zadáte rozmery chystanej konštrukcie. Kalkulátor vám okamžite odporučí vhodný sadrokartón, izoláciu aj spojovací materiál a spočíta, koľko čoho budete potrebovať. Naši technickí špecialisti vám radi pomôžu s výberom materiálu, spočítajú jeho potrebné množstvo a orientačné ceny a navyše vás usmernia priamo k najbližšiemu predajcovi. Ak by ste si nevedeli rady, aké kúpiť dosky, SDK profily a ďalší materiál, obráťte sa na Centrum technické a obchodní podpory Saint-Gobain (skr. COP). Na telefóne tam sedia odborníci cez suchú výstavbu, izolácie aj fasády a poradia vám ako s výberom produktov, tak s inštaláciou.
