Kotviace pätky predstavujú neoddeliteľnú súčasť stavebných projektov, kde je potrebné pevne a spoľahlivo ukotviť konštrukcie. Tieto kovové prvky vám umožňujú bezpečne upevniť stĺpy, nosníky alebo iné stavebné komponenty do betónu, zeme alebo iného základu. Sú kľúčom k bezpečnosti a dlhej životnosti každej drevostavby. Kotviace pätky využívate pri rôznych stavebných projektoch, ako sú pergoly, altánky, prístrešky, ploty či drevené terasy. Tieto prvky vám umožňujú pevne upevniť nosné stĺpy a zabezpečiť ich ochranu pred vlhkosťou alebo inými vonkajšími vplyvmi. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije.
Prečo nepoužívať drevo priamo v betóne?
Ako pevne uchytiť drevený stĺp k základu, aby odolal vetru aj vlhkosti? Odpoveď je jednoduchá: stavebné kotviace pätky. Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí. Správne zvolené stavebné kovanie je kľúčom k bezpečnosti a dlhej životnosti. Pri použití pätiek znižujete riziko poškodenia drevených stĺpov vlhkosťou, čo predlžuje ich životnosť.
Materiál a povrchová úprava: Záruka odolnosti

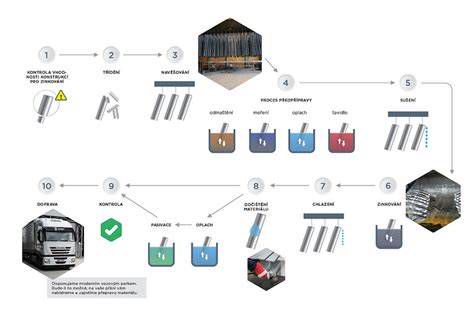

Pri výrobe pätiek výrobcovia používajú oceľ, ktorá zaručuje vysokú pevnosť a odolnosť voči zaťaženiu. Kvalitné kotevné pätky sú vyrobené z ocele, ktorá poskytuje vysokú odolnosť proti poveternostným vplyvom a mechanickému namáhaniu. Povrchová úprava, ako je pozinkovanie, zvyšuje ochranu proti korózii a poveternostným vplyvom. Žiarové zinkovanie (ponorenie do tekutého zinku) vytvára hrubú ochrannú vrstvu, ktorá preniká aj do zvarov a hrán, čím zabezpečuje dlhodobú ochranu.
Typy kotviacich pätiek a ich použitie
Výrobcovia ponúkajú pätky v rôznych prevedeniach, aby vyhoveli špecifickým potrebám každého projektu. Rozhodujúce je, aký typ podkladu máte a aké zaťaženie bude musieť konštrukcia znášať. Pätky kotviace využívate pri rôznych stavebných projektoch, ako sú pergoly, altánky, prístrešky, ploty či drevené terasy.
Ako murovať vnútorné priečky? | Ytong
Ukotvenie do zeme (bez betónovania)

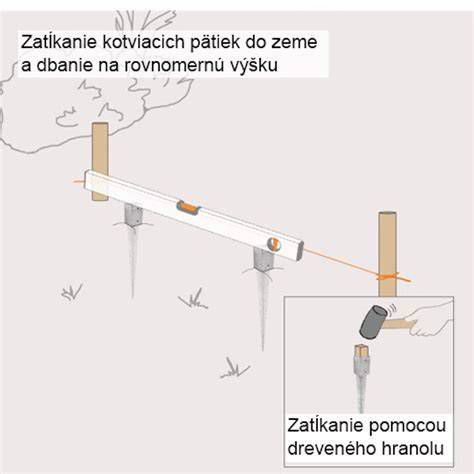

Pätky so zapichovacím tŕňom sa hodia na montáž do zeme, kde nevyžadujete betónový základ. Pre ľahšie stavby a ploty odporúčame zatĺkacie pätky (špice) alebo zemné vruty.
Ukotvenie do čerstvého (zalievaného) betónu
Ideálnou voľbou sú pätky s roxorom (tŕňom) na zabetónovanie. Tieto pätky sa zalievajú priamo do čerstvého betónu. Hore majú U-profil alebo platňu na priskrutkovanie stĺpa. Oceľový tŕň (roxor) sa zalieva do čerstvého betónu, hore je U-profil alebo platňa na priskrutkovanie stĺpa. Príkladom je kotviaca pätka PS-100U, určená na priame zabetónovanie.
Ukotvenie do hotového betónu alebo dlažby

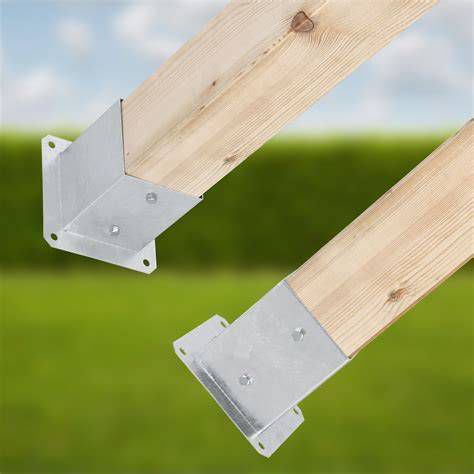

Použite kotviace pätky typu U, L alebo pilierové pätky. Tieto pätky majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou. Medzi tieto typy patria kotviace pätky typu U, ako napríklad extra masívna kotviaca pätka typu U pre najťažšie drevostavby, alebo kotviaca pätka typu U (PS 120U) na ukotvenie nosných drevených stĺpov k betónovému podkladu. Pre extrémne zaťaženie sú k dispozícii masívne pätky ako čierna pätka stĺpika PS 140C, určená pre ťažké nosné stĺpy 140 x 140 mm, alebo extra masívna kotviaca pätka typu U (PS 150U). Niektoré pätky, ako obojstranná pätka PSW 70 s tyčou, slúžia na stabilné ukotvenie drevených stĺpov a trámov k betónovému podkladu. Pätky s doskou a otvormi vám umožňujú pevne ukotviť konštrukciu do betónu alebo iných pevných povrchov.
Nastaviteľné kotviace pätky
Pri nerovnostiach a neštandardných hranoloch vás zachránia nastaviteľné kotviace pätky, ktoré umožňujú regulovať šírku uchytenia. Tieto pätky obsahujú závitovú tyč s maticou na jemné doladenie výšky po montáži.
Prehľad základných typov kotviacich pätiek a ich odporúčané použitie
| Typ kotviacej pätky | Metóda ukotvenia | Použitie | Príklady |
|---|---|---|---|
| Zatĺkacie pätky (špice) / Zemné vruty | Priamo do zeme | Ľahké stavby, ploty, záhradné konštrukcie bez betónového základu | Pätky so zapichovacím tŕňom |
| Pätky s roxorom (tŕňom) | Do čerstvého betónu (na zabetónovanie) | Pergoly, altánky, prístrešky s betónovými základmi | Kotviaca pätka PS-100U |
| Pätky typu U, L, pilierové (s doskou a otvormi) | Do hotového betónu alebo dlažby | Ťažké drevostavby, terasy, konštrukcie vyžadujúce pevnú fixáciu do existujúceho základu | PS 90U, PS 120U, PS 140C, PS 150U, PSP 90, PSP 100 |
| Nastaviteľné pätky | Do betónu (po montáži možno doladiť výšku) | Pri nerovnostiach, neštandardných hranoloch, potreba presného nastavenia výšky | Pätky s regulovateľnou šírkou uchytenia |
Výber správnej pätky: Kľúč k stabilite
Pri výbere pätiek zohľadnite typ konštrukcie, podklad a zaťaženie, ktoré budú musieť znášať. Pre ľahké drevené stavby postačia jednoduché zapichovacie modely, kým pri väčších projektoch vyžadujte pevné pätky s ukotvením do betónu. Vždy vyberajte pätku presne podľa rozmeru vášho dreva. Ak máte hranol 100x100 mm, potrebujete pätku 100 mm. Rozmer stĺpa: pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm. Vôľa by mala byť minimálna (max. 1-2 mm z každej strany), aby konštrukcia po priskrutkovaní nepracovala a nekývala sa.
Profesionálna montáž kotviacich pätiek do betónu
Na stabilite sa neoplatí šetriť. Kotviace pätky vám uľahčujú montáž konštrukcií a zvyšujú ich stabilitu. Pätky kotviace vám uľahčujú montáž konštrukcií a zvyšujú ich stabilitu. Pätky kotviace vám ponúkajú praktické a spoľahlivé riešenie pre akýkoľvek stavebný projekt. S ich použitím získate stabilné základy, ktoré ochránia vaše konštrukcie pred poškodením a zabezpečia ich dlhodobú funkčnosť.
Proces ukotvenia dreveného stĺpa k základu
Osadenie pätky do čerstvého betónu
Nalejte betón do pripravenej jamy alebo formy. Usaďte pätku s roxorom (tŕňom) do čerstvého betónu. Kontrola počas tuhnutia: po 10-15 min doladíte polohu pätky. Následne nechajte betón tuhnúť minimálne 24 hodín, ideálne 28 dní pre plnú pevnosť.
Ako murovať vnútorné priečky? | Ytong
Upevnenie pätky do hotového betónu
Pätky s doskou a otvormi sa priskrutkujú do hotového betónu pomocou mechanických kotiev alebo chemickej malty so závitovou tyčou. V prípade staršieho alebo porézneho betónu sa odporúča použiť chemickú maltu pre lepšie roznesenie síl a spoľahlivejšie ukotvenie. Na starší/porézny betón alebo blízko okraja áno - lepšie roznesie sily.
Upevnenie stĺpa a finálna kontrola
Vložte stĺp do U-profilu alebo na platňu pätky. Predvŕtajte otvory do dreva. Použite závitové tyče/vruty a veľké podložky (DIN 9021) na priskrutkovanie stĺpa k pätke. Tieto podložky rozložia tlak v dreve a zabránia jeho poškodeniu. Dotiahnite skrutky a skontrolujte zvislosť stĺpa vodováhou.
Kľúčový detail: Drevo sa nesmie dotýkať betónu priamo
Stĺp nesmie stáť „na dne“ pätky. Medzi spodnou časťou dreveného stĺpa a betónovou pätkou by mala byť ponechaná malá medzera (približne 1-2 cm), aby sa zabránilo kapilárnemu vzlínaniu vlhkosti do dreva. Drevo v betóne drží vlhkosť a rýchlo sa zničí.
Potrebný spojovací materiál a príslušenstvo
- Závitové tyče + matice a VEĽKÉ podložky (DIN 9021) - rozložia tlak v dreve.
- Kotvy do betónu / chemické kotvy - spoľahlivé ukotvenie pätiek do podkladu.
- Tesárske kovanie na napojenie trámov - po pätkách idú na rad rohy a napojenia pre ďalšie časti konštrukcie.
Betónové základy: Neoddeliteľná súčasť kotvenia
Betónové pätky sú štandardným spôsobom ukotvenia stĺpov a stožiarov vo väčšine stavebných projektov. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Pätky kotviace predstavujú neoddeliteľnú súčasť stavebných projektov, kde je potrebné pevne a spoľahlivo ukotviť konštrukcie. Je dôležité používať správne dimenzie pätiek pre konkrétny typ stĺpov alebo stožiarov a zabezpečiť ich správne ukotvenie, aby boli schopné znášať zaťaženie a vyhnúť sa nebezpečenstvu prasknutia alebo poškodenia. Sme tradičný výrobca betónových pätiek a zabezpečuje normovanú výrobu, predaj a dopravu týchto produktov pre stavebníctvo. Okrem poskytovania kvalitných produktov sa snažíme aj o to, aby sme našim zákazníkom poskytli potrebné informácie a vedomosti o používaní betónových pätiek. Ak máte akékoľvek otázky týkajúce sa betónových pätiek alebo potrebujete poradiť s výberom vhodných pätiek pre Váš projekt, neváhajte nás kontaktovať.
