Ako viesť elektroinštaláciu v betónovom strope efektívne a bezpečne

Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Prečo je kľúčové plánovanie a odborná príprava?

Žiadnu stavbu ani prerábku by ste nemali začínať bez projektu. Projekty vám vypracuje projektant, no s časťou týkajúcou sa elektroinštalácie by ste mali včas zoznámiť elektrikára, ktorý bude mať dané práce na starosti. Odporúčame s ním prekonzultovať každý detail. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

Praktická rada: V rámci objemu prác je dobré si ujasniť, či vám elektrikár pomôže spraviť aj tzv. hrubú prácu, ktorá spočíva vo vybratí starej kabeláže, príprave drážok pre nové rozvody a ich zapravenie stierkou dohladka. Ide zväčša o menšie búracie práce, ktoré nie všetci elektrikári robia, pretože priamo nesúvisia s ich remeslom. Niektorí totiž iba ťahajú nové rozvody a zapájajú ich. V tejto fáze si nechajte poradiť od vášho elektrikára. Nesnažte sa tlačiť na vynechanie žiadnej práce alebo kroku prerábky, len preto, že chcete čo najviac stlačiť náklady nadol a ušetriť čas, ktorý budete elektrikárovi platiť. Určite sa to nevyplatí. Myslite na to, že on je ten skúsený a musíte mu dôverovať.

Trasu ťahania nových elektrických rozvodov je potrebné taktiež dopredu naplánovať. Pekne postupne si s elektrikárom prejdite celú cestu nových elektrických rozvodov. Tá by mala, logicky, viesť od rozvodnej skrine s ističmi, až do jednotlivých elektrických zástrčiek v miestnostiach. Vďaka skúsenostiam elektrikára dokážete dopredu určiť takú trasu pre nové elektrické káble, ktorá bude optimálne dlhá a vedená tak, aby ste si nerozbili celé steny. Až na základe plánu trasy nových rozvodov je možné nakúpiť potrebný materiál. Je dobré počítať s nejakou rezervou, hlavne čo sa týka káblov.

Základové uzemnenie a hlavná prípojka

Elektrikára budete potrebovať už pri betónovaní základov. Do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, nie je ešte nič stratené. Dá sa vytvoriť aj okolo domu, zemniacimi tyčami alebo inými prvkami.

Elektrina sa vám zíde už počas stavby či prerábky na napájanie miešačky, ďalších strojov a náradia či osvetlenia. Myslite však na to, že vybavenie prípojky môže trvať pokojne aj 3 či 4 mesiace, takže to zbytočne neodkladajte. V opačnom prípade budete musieť zháňať elektrocentrálu alebo si požičať elektrinu od suseda. Pri domoch odpojených od elektriny vám distribučka elektrinu pravdepodobne znovu nepripojí, kým nebude prípojka spĺňať aktuálne podmienky pripojenia. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY.

Moderné riešenia pre elektroinštaláciu v betónových stropoch

Keď sa povie „betónový strop“, väčšina stavebníkov si predstaví nekonečný symfonický koncert zbíjačiek, prach v každej škáre a účet od elektrikára za sekanie drážok, ktorý pripomína rozpočet malej krajiny. Mýtus, že betón je nepriateľom moderného osvetlenia a káblov, je už dávno minulosťou. Upevnenie elektroinštalácie na strop nie je nezvyčajné, v poslednej dobe čoraz viac ľudí, ktorí robia opravy vo svojom byte alebo dome, uprednostňuje túto metódu. Je to spôsobené veľkým počtom výhod, z ktorých hlavnou je pohodlie.

Využitie dutín v predpätých dutinových paneloch (Spiroll)

Ak staviate z predpätých dutinových panelov (Spiroll), máte nad hlavou hotovú „diaľnicu“ pre vaše káble. Stačí vedieť, ako sa na ňu napojiť. Najväčšou výhodou týchto panelov oproti monolitickému železobetónu je ich unikátny prierez. Panely sa vyrábajú odľahčené pozdĺžnymi dutinami, ktoré prechádzajú celou dĺžkou dielca. Či už ide o panely hrúbky 200 mm alebo masívne 320 mm prvky, princíp ostáva rovnaký.

Prečo využiť dutiny panelov?

• Žiadne drážkovanie: Zabudnite na sekanie dlhých trás po celej dĺžke miestnosti.
• Rýchlosť: Kábel jednoducho pretiahnete vnútrom panelu z jednej strany na druhú.
• Statická istota: Statika stropu ostáva nedotknutá, pretože do nej nezasahujete povrchovým sekaním.

Zaujímavý fakt: Panely majú v závislosti od výšky (napr. SP200 alebo SP265) presne definované tvary dutín. Tie fungujú ako prirodzené tepelno-akustické izolanty, no pre elektrikára sú to tie najlepšie pripravené chráničky na svete.

Návod: Ako dostať kábel presne tam, kam potrebujete

Postup je jednoduchý, no vyžaduje si precíznosť. Ak dodržíte tieto kroky, váš elektrikár vás bude milovať.

1. Zameranie dutiny (Kritický krok): Predtým, než vezmete do ruky vŕtačku, musíte pochopiť anatómiu panelu.
   Bezpečná zóna: Vŕtať smiete výlučne do dutiny.
   Zakázaná zóna: Nikdy nesmiete zasiahnuť rebro (stojinu) panelu. Práve v nich sú uložené predpínacie laná, ktoré nesú celú váhu stropu. Ich poškodenie by bolo pre statiku osudné.
   Tip od výrobcu: Pri paneli so štandardnou šírkou 1190 mm si viete podľa technického listu presne rozmerať osi dutín. Ak si nie ste istí, použite tenký vrták na malú sondu. Ak po 2 - 3 cm narazíte na prázdno, gratulujeme - ste v „diaľnici“.

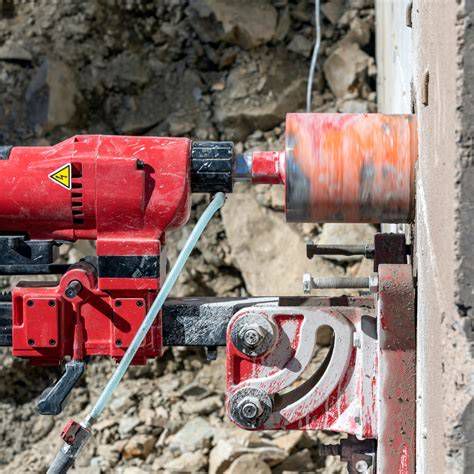

2. Vytvorenie vstupu a výstupu: Na mieste svietidla vyvŕtajte otvor zospodu do dutiny. Pre bežný kábel stačí malý vrták, pre bodové svetlo použite diamantovú korunku.
   Pozor: Malé otvory (do cca 150 mm) zvyčajne nevyžadujú statické posúdenie, ak sa vyhnete rebrám s výstužou.
3. Pretiahnutie kábla (tzv. Fishing): Tu nastupuje klasické elektrikárske pero. Zasunieme ho do dutiny na jednom konci (napríklad pri stene), pretlačíme k otvoru pre svetlo, uchytíme kábel a vytiahneme späť. Desaťmetrovú obývačku máte vyriešenú za pár minút.

Bodové svetlá v paneli: Na čo si dať pozor?

Osadenie zapustených „downlightov“ je bežná prax, ale má svoje pravidlá:

• Hĺbka svetla: Panel nie je nekonečný. Pri type SP200 (výška 200 mm) počítajte s reálnym priestorom v dutine. Odporúčame nízkoprofilové LED svietidlá.
• Chladenie: Betón je skvelý vodič tepla a dutina v paneli umožňuje prirodzenú cirkuláciu vzduchu. Vaše LED žiarovky tak budú mať v strope „klimatizáciu“, čo predĺži ich životnosť.
• Čistá práca: Na otvory pre “bodovky” (priemery 68 - 80 mm) používajte výhradne jadrové vŕtanie diamantovou korunkou. Rozbíjať panel kladivom je ako ísť na operáciu s dlátom - koledujete si o mikrotrhliny.

Strop z predpätých dutinových panelov nie je prekážkou pre modernú domácnosť - je to jej infraštruktúra. S týmito podkladmi a trochou cviku ušetríte dni práce a kilogramy prachu.

Vedenie káblov v monolitickom železobetónovom strope a podhľadoch

Ak hovoríme o železobetónovom strope, vedenie sa musí vykonať cez špeciálne kanály. Jedinou nepríjemnosťou pri realizácii je, že vo vnútri a na okrajoch dosiek sú zvyšky betónových pilót, čo veľmi komplikuje ťahanie kábla.

Pre kladenie otvorených káblov na železobetónové dosky sú určené nasledujúce metódy:

• špeciálne montážne konzoly;
• v elektrických rúrach z plastu, ktoré sú pripevnené k svorkám;
• v plastových vlnitých rúrach, ktoré sú bezpečne upevnené špeciálnymi sponami;
• v oceľových ochranných mechoch, ktoré sú zaistené svorkami alebo konzolami.

Pred vykonaním inštalačných prác je dôležité skontrolovať, či je táto metóda realizovateľná.

Falošné stropy

Falošné stropy sú pozastavené. Takéto dizajny sú mimoriadne populárne, pretože vytvárajú atraktívny interiér a umožňujú skrytie rôznych komunikácií vo vnútri. Existuje však jedna významná nevýhoda - obmedzený prístup k vodičom a káblom namontovaným na spojovacie skrinky. Sadrokartónový panel, stojan, kazetové a napínacie stropy, ako aj elektricky vodivý panel je možné inštalovať v každej miestnosti.

Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

Nástroje a techniky pre efektívnu prácu

Na začiatku prác je potrebné vykonať všetky prípravné opatrenia, ktoré zjednodušia a skrátia čas hlavných prác. To zahŕňa odstránenie starých dokončovacích materiálov a demontáž starého vedenia, zásuviek, vypínačov a rozvodných skriniek.

Presné vymeriavanie a drážkovanie

Klasické vymeriavanie pomocou brnkačky a zvinovacích metrov je pomalé a náročné na pracovnú silu. Niektoré lasery dostupné na trhu zase nemajú dostatočný výkon pre vaše projekty. S multilíniovými akumulátorovými lasermi PM 30-MG a PM 40-MG získavate robustnosť, rýchlosť, presnosť a viditeľnosť lúča, ktoré potrebujete. Pre jednoduché vymeriavanie káblových trás využite laserové diaľkomery.

Štandardné metódy drážkovania pomocou sekáča, kladiva, uhlovej brúsky alebo sekacieho kladiva sú pomalé a náročné. Môžu dokonca spôsobiť škody a nákladné prerábky. S pomocou novej drážkovačky DCH 150-SL môžete vytvárať drážky pre elektroinštalácie až o 40% rýchlejšie, než s inými dostupnými strojmi. Drážkujte bezprašne, čisto a rýchlo až do veľkosti drážky 50 na 50 milimetrov.

Pri vybrusovaní drážok na svetelné káble vzniká najviac prachu, preto sa odporúča zadovážiť si priemyselný vysávač. Na väčšinu drážkovacích fréz je možné priemyselný vysávač priamo pripojiť, vďaka čomu je prach rovno odsávaný.

Vŕtanie otvorov a kotvenie

Potrebujete rýchlo urobiť prestup pre káble? Kombikladivá si s takoutou úlohou hladko poradia.

Po príprave drážok a všetkých ciest pre nové káble je potrebné ešte vykrúžiť diery pre zástrčky. Budete na to potrebovať špeciálny vykružovák, ktorý sa pripája na vŕtačku alebo karbobrúsku. Pokiaľ prerábate panelový byt, budete potrebovať vykružovák s diamantovými kúskami, ktorý má vysokú tvrdosť a poradí si s panelovou stenou. Použite na vykružovanie zástrčiek karbobrúsku, ktorá má vyšší výkon a vyššie otáčky ako vŕtačka, vykružovanie zvládne lepšie a diery na zástrčky budú hladké a rovnomerné.

Hľadáte produktívnejšiu alternatívu k vŕtaniu a tradičnému kotveniu káblov? Skúste priamu montáž s akumulátorovým vsadzovacím prístrojom BX 4, s ktorým je možné bezpečne kotviť celý rad kotviacich prvkov a príchytiek bez použitia nestálych hnacích médií. Akumulátorové rázové uťahováky a ľahké kotvy Hilti vám zaručia rýchlu montáž bez zbytočných vibrácií. Vyskúšajte demontovateľné kotevné skrutky HUS, ktoré vás prekvapia rýchlosťou inštalácie aj svojou únosnosťou.

Čaká vás náročná práca nad hlavou? Zabudnite na špinavú a náročnú prácu s protipožiarnymi maltami, tmelmi a doskami. S predpripravenými upchávkami od Hilti bude utesňovanie prestupov hračka.

Zásady správneho vedenia káblov a typy okruhov

Pred inštalačnými prácami je dôležité oboznámiť sa s typom drôtov a ich prierezom. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať.

V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili. Tu si dajte pozor, pretože existuje viac typov chráničiek s rôznou hrúbkou materiálu, ktoré vydržia rôzne zaťaženie.

Zásuvkové a svetelné okruhy

Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Zásuvky sa zapájajú paralelne. Veľké množstvo zásuviek budete potrebovať najmä v obývačke, v pracovni či v detských izbách. Optimálna výška zásuviek je cca 20 cm nad podlahou.

Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY.

Predlžovacie káble by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie. Omnoho bezpečnejším riešením je teda používať dostatočný počet zásuviek.

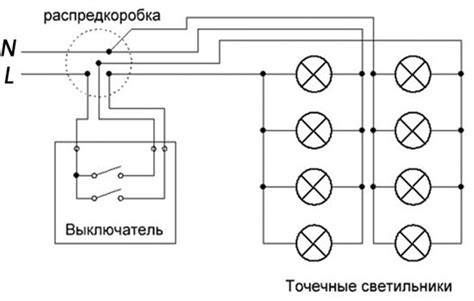

Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka).

Uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.

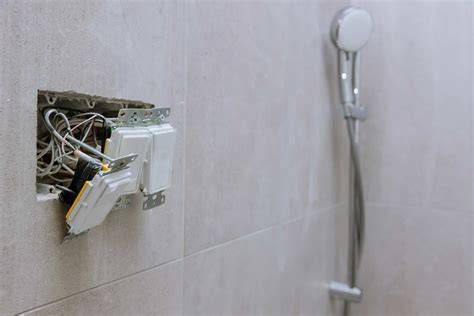

Špecifické požiadavky pre priestory so zvýšeným rizikom

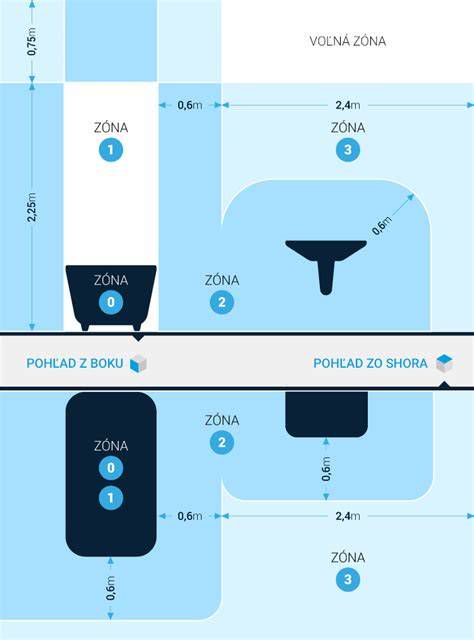

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na prúdový chránič.

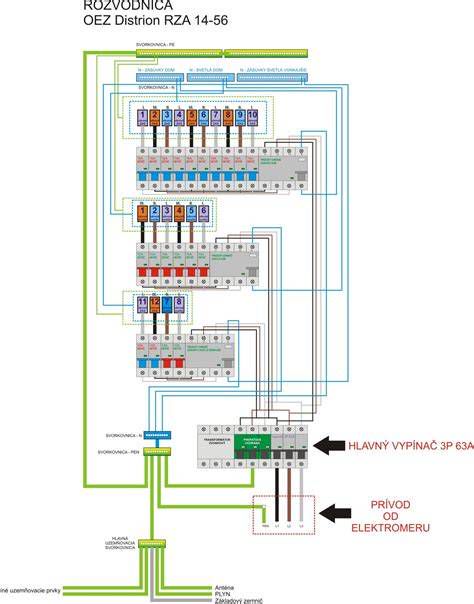

Elektrický rozvádzač - centrálny prvok elektroinštalácie

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje.

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite. Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Prízemné a menšie poschodové domy mávajú jeden rozvádzač (rozvodnicu). V nich budú len ističe a prvky pre dané poschodie či časť domu. Najdôležitejším parametrom rozvádzača je veľkosť. Špecifikuje sa aj podľa počtu modulov. Pri jeho výbere počítajte aj s rezervou, ak by ste elektroinštaláciu do budúcna rozširovali a pridávali dodatočné prvky.

Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.

Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.

Nezabúdajte na slaboprúdové a špeciálne rozvody

Pri elektroinštaláciách veľa ľudí zabúda na slaboprúdové rozvody. Myslia si, že všetky zariadenia prepoja bezdrôtovo cez WiFi, to je však chyba. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm (používajú sa 4-žilové slaboprúdové káble, prípadne takisto FTP káble). A nevynechajte ani na rozvody TV či satelitného signálu, videosignálu. Pozor, slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku.

Fotovoltika sa stáva za posledné roky čoraz dostupnejšou. Vedľa meniča bude malý fotovoltický rozvádzač (rozvodná skrinka), ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič.

Bezpečnosť a revízia elektroinštalácie

Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, montáž či rekonštrukcia musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade.

Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).

Najzávažnejšou, ale zároveň častou chybou, ktorú vlastníci domu robia, je dôvera v neprofesionálov, ktorí nedokážu dobre zvládnuť túto prácu, alebo túžba robiť všetko svojpomocne bez skúseností. Stropné vedenie je často inštalované bez ochranných vlnovcov a spojovacích skriniek, ktoré môžu spôsobiť požiar. Podľa požiadaviek musia byť všetky drôty vedené pozdĺž stropu uzavreté v zvlnení zo špeciálneho nehorľavého plastu alebo kovovej hadice. Ďalšou chybou je pripojenie všetkých elektrických a svetelných zariadení k jednému zariadeniu so zvyškovým prúdom. Ak zaťaženie prekročí prípustné parametre alebo dôjde k neobvyklej situácii, všetky zariadenia budú súčasne bez napätia. Je celkom ľahké vyhnúť sa chybám a porušeniam. Hlavnou vecou je uvedomiť si, že všetky elektrické komponenty na strope musia spĺňať požiadavky na kladenie vonkajšieho vedenia. Všetky vodivé vodiče sú uzavreté v špeciálnych ochranných bankách.

Na prvý pohľad sa môže zdať, že prerábka elektrických rozvodov je veľmi náročná záležitosť. Nebudeme vám klamať, úplne ľahké to nie je. Ak však máte odhodlanie, správnych ľudí na pomoc a chuť priložiť ruku k dielu a zveľadiť si váš domov, dá sa to zvládnuť.
