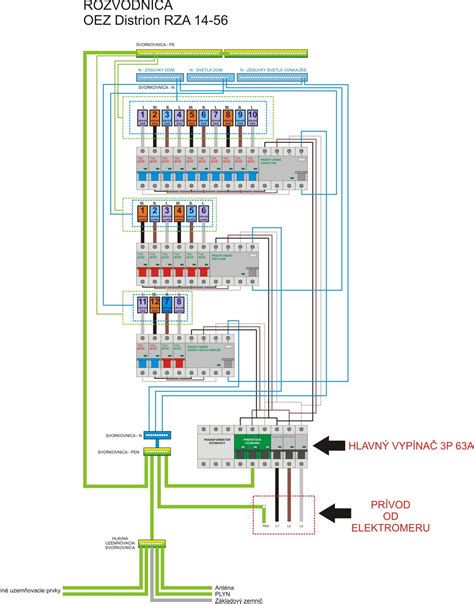

Elektrické rozvádzače sú nevyhnutné, ak potrebujete sledovať, riadiť a distribuovať tok elektrickej energie v dome, byte alebo dokonca v rámci dočasného umiestnenia, ako je napríklad stavenisko. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove.
Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.
Komponenty a funkcie elektrických rozvádzačov
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Kľúčové prvky zahŕňajú:
- Kryt a skrinka: Sú vyrobené z odolných materiálov, ako je oceľ alebo plast, a slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
- Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny.

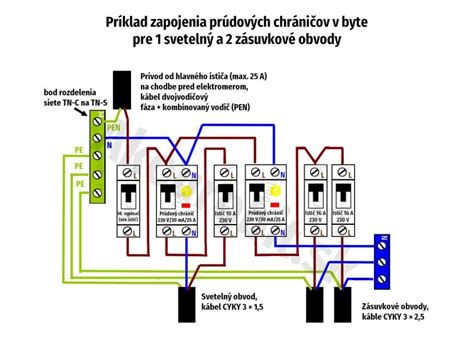

- Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja.
- Prípojnica: Lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody v rozvádzači.
Typy a rozdelenie rozvádzačov
Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, ako je spôsob montáže, materiál či prostredie, v ktorom budú inštalované:
| Typ rozvádzača | Hlavné využitie | Typické krytie (IP) |
|---|---|---|
| Bytová rozvodnica | Interiér, byty, domy | IP20 - IP40 |
| Zásuvková rozvodnica | Dielne, stavby, exteriér | IP44 - IP67 |
| Elektromerový rozvádzač | Meranie odberu energie | Podľa noriem dodávateľa |
Dátové rozvádzače a RACK skrine
Samostatnú kategóriu tvoria dátové (rackové) skrine, ktoré slúžia na uloženie aktívnych (switche, routery, servery, UPS) a pasívnych (patch panely) prvkov štruktúrovanej kabeláže. Ich hlavnou úlohou je centralizácia, ochrana, organizácia a chladenie sieťových zariadení v komerčných budovách, kanceláriách, školách a väčších domácnostiach.
Pri výbere dátového rozvádzača je dôležité zohľadniť:
- Výška v U (Unit): 1U = 44.45 mm. Celková výška sa volí podľa počtu zariadení, ktoré plánujete inštalovať.
- Hĺbka (mm): Kľúčový parameter. Skriňa musí mať dostatočnú hĺbku pre najhlbšie zariadenie.
- Typ inštalácie: Nástenné racky sú ideálne pre menšie inštalácie, zatiaľ čo stojanové skrine sa hodia pre rozsiahlejšie siete.
Dôležité rady pri výbere
Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, je vhodný v prípade dodatočných inštalácií.
O tom, aká odolná je rozvodná skrinka a nakoľko dokáže zvládnuť napríklad náročnejšie podmienky v exteriéri, hovorí trieda krytia IP. Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach aj IP67. Praktický tip: pri modulových rozvádzačoch si nechajte rezervu aspoň niekoľko modulov pre budúce doplnenie ochrany alebo okruhov.
