Súčasťou realizácie takmer každej hrubej stavby sú stužujúce vence, ktoré sú neodmysliteľnou súčasťou každej murovanej stavby. Veniec predstavuje dôležitý prvok stavby, pretože zvyšuje jej priestorovú tuhosť. Bez správne zhotoveného venca reálne hrozia vážne statické problémy, v konečnom dôsledku vynútená rozsiahla rekonštrukcia objektu, alebo dokonca v najhoršom prípade i demolácia. Stuženie je nutné pri každom dome, nezáleží na tom, či ho stavia profi firma alebo vzniká svojpomocne.
Úlohou venca je rozkladanie a prenášanie záťaže vo vodorovnom smere. Prenáša aj niektoré sily pôsobiace na krov, takže jeho vyhotovenie má vplyv aj na stabilitu strechy. Debniace vence okrem toho zabraňujú aj nerovnomernému sadaniu muriva a zároveň sa stužujú nosné steny, a to buď samostatne, alebo v spojení so stropnou konštrukciou. Stužujúce vence stužujú budovu a zabraňujú vybočeniu múrov spôsobenému ťahovým namáhaním, ktoré môže v murive vznikať. Debnenie vencov je najmodernejšou, najrýchlejšou a priam najlacnejšou variantov zhotovenia výstuže nad murivom.
Účel a Význam Stužujúcich Vencov
Základnou funkciou stužujúcich vencov je zabezpečiť nosné steny proti vybočeniu. Stužujúci veniec je časť hrubej stavby, ktorej hlavnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení (spôsobených napr. vetrom či otrasmi). Zachytáva vodorovné namáhanie stavby a zlepšuje tak statiku domu. Stužujúci veniec zabraňuje „rozídeniu“ múrov, no je aj prípravou na budúce tesárske práce. Dom sa bežne stužuje tzv. vencom. Túto vodorovnú konštrukciu treba zhotoviť na úrovni stropu na každom poschodí domu. Je súčasťou obvodových a vnútorných nosných stien, stužuje celok, ktorý vytvárajú.
Vyhotovujú sa z monolitického železobetónu, ktorý sa vylieva do pripraveného debnenia. Pás je vystužený oceľovou výstužou tvorenou štyrmi až šiestimi vložkami s menším priemerom (cca 6 mm). Pomúrnicové pásy sú armované. Armatúra sa do pásu vkladá s konštrukčnými zásadami trámu. Armatúra venca, ktorá je situovaná bližšie k vonkajšej lícnej strane, prebieha v celku, vložky pri vnútornom líci pásu sa strihajú a privárajú k nosníkom. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napr. C 16/20 či C 20/25. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Vzdialenosť strmienkov je asi 400 mm.
Typy Stužujúcich Vencov a ich Umiestnenie
Z praktického hľadiska rozoznávame tri základné typy vencov: oceľové, železobetónové a železobetónové prefabrikované. V súčasnosti sa najčastejšie stretávame s prefabrikovaným vencom pri montovaných rámových konštrukciách a monolitickým vencom. V praxi sa dnes využívajú predovšetkým železobetónové vence (oceľové len pri rekonštrukciách starších domov). Existujú síce prefabrikované železobetónové vence, ale tie sa používajú pri montovaných konštrukciách. Keď staviame zo starej dobrej tehly, železobetónový veniec možno zhotoviť pomocou plného debnenia alebo špeciálnej tvárnice - vencovky.
Výškové umiestnenie stužujúcich vencov v murive závisí od druhu použitej stropnej konštrukcie. Pri stavbách montovaných zo železobetónových prvkov vytvárajú pásy. U drevených stropov sa betónujú pásy tesne pod stropnicami. Železobetónové prefabrikované stropy taktiež vyžadujú uloženie stužujúcich pásov vo výške stropnej konštrukcie. Stužujúce pásy kotvia navzájom jednotlivé nosníky. U panelových stropov sa betónujú stužujúce pásy vo výške panelovej konštrukcie. Šírka pásu je u tehlového muriva vždy násobkom základného modulu. Pomúrnicové pásy môžu rešpektovať rozšírenie, alebo zúženie múru.
Ako aktivovať aplikáciu IBIS InGold a overiť identitu v jednom kroku
Tradičné Spôsoby Debnenia Vencov

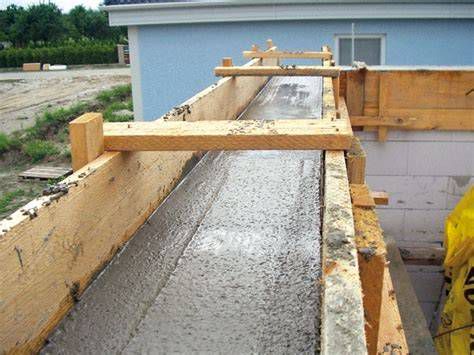

V stavebníctve sa na debnenie venca používa mnoho materiálov, medzi najčastejšie patrí drevo alebo tehly. Tradičné spôsoby debnenia sú ale veľmi pracné a časovo zdĺhavé. Tradičný postup je debnenie pomocou dreva (dosiek a hranolov), ale takýto typ znamená priveľkú námahu a stratu času. Na šalovanie obojstranného venca sa často používajú 3S dosky v dĺžkach 1,5m, 2m, 2,5m a 3m. Všetky dosky sú typizované vo výške 0,5m. Kombinácia rozmerov dosiek umožňuje čo najviac vyplniť priestor, ktorý je potrebné zašalovať a tým vytvoriť minimum dorezov. Na doplnenie sa ponúkajú OSB dosky, lepené preglejky alebo použité 3S dosky.
Vencové Tehly (Vencovky) ako Skryté Debnenie
Vencové tehly, tzv. vencovky, možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie. Ak je veniec zároveň súčasťou stropu, má vencovka za úlohu predovšetkým stužiť okraj dosky proti odštiepeniu počas prípadných ďalších prác. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže. Vencové tehly sa používajú na vonkajšie obmurovanie stropnej konštrukcie. Tvoria tak vonkajší obvodový plášť, ktorý býva zateplený vložením izolantu medzi konštrukciu a vencovku. Bežne sú dostupné aj vencové tehly s už zabudovaným izolantom. Debnenie pásov sa robí z vencoviek, ktoré okrem základných tvarov majú ešte doplňujúce prvky (nárožia a podobne) a osadzujú sa na cementovú maltu.
Moderné Systémy Debnenia: VELOX Štiepkocementové Dosky

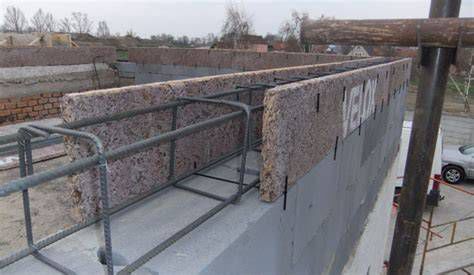

Systém VELOX prichádza na trh so štiepkovocementovými doskami, ktoré majú niekoľko výhod. Základnou surovinou na výrobu štiepkocementovej dosky je drevná štiepka z ihličnatého dreva (jedľa, smrek), ktorá tvorí až 89 % z jej celkového objemu. Ďalšími komponentmi sú cement a roztok vodného skla. Cement sa pridáva na dosiahnutie požadovanej pevnosti a súdržnosti materiálu. Na výrobu dosiek VELOX sa z 89% využíva drevo, 9% tvorí cement, ktorý zaisťuje ich pevnosť, a 2% vodné sklo, ktoré ich stabilizuje proti vlhkosti.
Na prvom mieste sú vynikajúce parametre pre tepelnú a zvukovú izoláciu. Prednosťou je aj rýchlosť debnenia. Debniace systémy Velox majú tzv. systém strateného debnenia, vďaka čomu vzniká časová úspora a odpadávajú náklady na oddebňovanie. Štiepkovocementové dosky raz zložíte a už ich nerozberáte. Ich výhodou je, že získate dokonalé debnenie, izoláciu a podklad pre omietku v jednom. Dosky VELOX zostávajú súčasťou konštrukcie domu a zlepšujú tepelno-technické parametre vencov.
K nosným stenám sa debnenie vencov pripevňuje montážnymi sponami, ktoré zaisťujú fixáciu vencových dosiek k stene a sú povrchovo upravené antikoróznym nástrekom. Spony sa vyrábajú zváraním z ťahaného drôtu z ocele 11 343 s kruhovým priemerom 4 a 5 mm a spĺňajú minimálnu požadovanú pevnosť v ťahu 540 MPa.
| Typ debnenia | Doska VELOX | Štandardná hrúbka tepelnej izolácie (EPS 70) | Montážne spony |
|---|---|---|---|
| Obvodový plášť (štandardné) | s nalepenou izoláciou | 80, 120, 150 mm | Stavebné oceľové spony |
| Obvodový plášť (VELOX WSC35) | WSC35 | 50, 100 mm | - (spony sú súčasťou systému) |
| Jednostranné debnenie vencov | - | - | HB |
| Obojstranné debnenie vencov | - | - | AB+ES |
Montáž Debnenia VELOX
Hlavnou výhodou debnenia vencov VELOX je rýchla, jednoduchá a presná montáž bez malty a lepidiel a možnosť okamžitej následnej betonáže. Základom debnenia vencov VELOX sú štiepkocementové dosky hrúbky 35 mm, výšky 250 mm a dĺžky 2 mm. Výška vencových dosiek sa volí podľa výšky použitého venca alebo stropnej konštrukcie. Ich štandardná výška je do 250 mm. Vencové dosky sa ľahko opracovávajú a dajú sa z nich vytvoriť rôzne tvary.
Montáž prebieha tak, že sa na vencovú dosku osadí do pripravených zárezov (1 doska = 5 zárezov) montážnej spony. Vencová doska osadená montážnymi sponami sa následne upevní na nosnú stenu a zarovná sa. K osadenému debneniu sa vo vodorovnom smere pridávajú ďalšie vencové dosky z vonkajšej aj vnútornej strany. Pri vytváraní rohov je nevyhnutné tepelnú izoláciu na jednej z vencových dosiek odrezať o hrúbku vencovej dosky tak, aby obe dosky v rohu do seba dokonale zapadli. Nesprávne zrealizovaný roh sa nedá spevniť zápustkami alebo klincami, ak sa neodreže tepelná izolácia na jednej z dosiek v hrúbke vencovej dosky.
Ako aktivovať aplikáciu IBIS InGold a overiť identitu v jednom kroku
Debnenie Vencov so Stropnou Konštrukciou
Debnenie vencov sa realizuje zásadne pred montážou stropnej konštrukcie. Na debnenie vencov stien obvodového plášťa sa používa debniaca doska s nalepenou tepelnou izoláciou (expandovaný polystyrén EPS 70) v troch základných hrúbkach - 80, 120 a 150 mm. K nosným stenám sa debnenie vencov pripevňuje stavebnými oceľovými sponami, ktoré fixujú vencové dosky k stene. Do vzniknutého priestoru medzi vencom a stropnou konštrukciou sa vkladá vodorovná výstuž stužujúceho venca.
Po montáži debnenia vencov nasleduje montáž stropnej konštrukcie, armovacie práce a napokon betonáž betónovou zmesou predpísanej triedy. Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciou, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelných mostov.
Debnenie Vencov bez Stropnej Konštrukcie

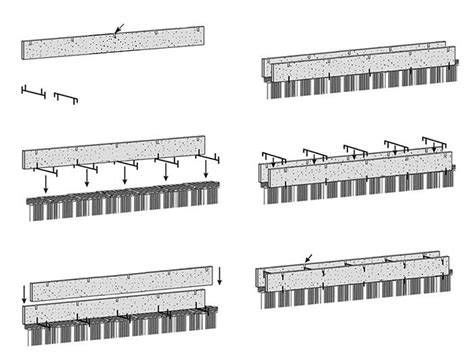

Stužujúce vence bez stropnej konštrukcie možno zhotoviť obojstranným strateným zatepleným debnením, do ktorého sa vkladá vodorovná výstuž a následne sa zaleje betónom. Na zhotovenie obvodových konštrukcií sa používa debnenie v kombinácii s tepelnou izoláciou, ktorou je rovnako ako v prípade debnenia vencov so stropnou konštrukciou expandovaný polystyrén EPS 70 v troch základných hrúbkach, a to 80, 120 a 150 mm. Výška debnenia vencov závisí od statického návrhu konštrukcie venca; štandardná výška vencových debniacich dosiek je do 250 mm. Šírka debnenia je zvyčajne totožná so šírkou nosnej steny. Montáž prebieha v piatich krokoch. Na spodnú časť vonkajšej vencovej dosky sa nasadia obojstranné osadzovacie spony v počte 5 ks/2 bm. Vnútorná vencová doska sa nasunie do obojstranných spôn. K osadenému debneniu sa vo vodorovnom smere pridávajú ďalšie vencové dosky z vonkajšej aj vnútornej strany.
Debnenie Lepením Nízkoexpanznou PUR Penou
Na debnenie vencov lepením na murivo nízkoexpanznou PUR penou sa používajú štiepkocementové dosky WS 50 s hrúbkou 50 mm (R = 0,45 m2 . K/W). Tento spôsob sa používa pri stužujúcich vencoch so zložitou vodorovnou výstužou. Výhodou lepenia PUR penou je vysoká rýchlosť montáže a univerzálnosť - metóda je teda vhodná na všetky typy muriva.
Debnenie vencov lepením sa realizuje vždy pred uložením vencovej výstuže. Pred začatím prác musí byť podkladové murivo dôkladne očistené od prachu a nečistôt. Následne sa na murivo nastrekne PUR pena po celej dĺžke debniacej dosky. Po osadení sa doska vyrovná a nechá sa zatuhnúť. Čas tuhnutia je určený výrobcom PUR peny. Pred osadením ďalšieho kusa debnenia sa nanesie pena aj na čelo poslednej dosky. Rohy debnenia musia byť po montáži spojené zápustkami do dreva alebo klincami.
Postup Realizácie Venca

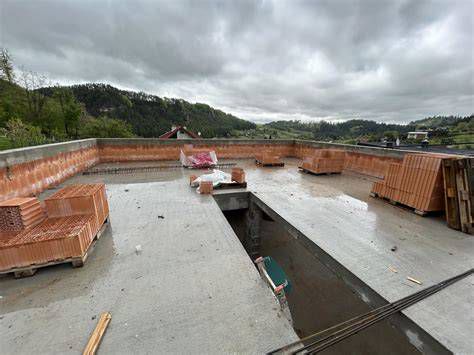

Pri príprave venca sa najprv priamo na mieste zhotoví samotné debnenie, následne sa uloží výstuž podľa návrhu a kladačského plánu, pri obvodovom murive sa nesmie zabudnúť na tepelnú izoláciu, a nakoniec nasleduje betonáž. Samostatný železobetónový veniec sa vytvára priamo na stavbe obvykle pri skladaných stropoch (drevených, oceľových, panelových), preto treba v predstihu objednať všetko na jeho zhotovenie - debniace prvky, betón s vhodnou konzistenciou, dostatočnú výstuž podľa návrhu statika.
Debnenie vencov sa realizuje zásadne pred montážou stropnej konštrukcie. Po montáži debnenia vencov nasleduje montáž stropnej konštrukcie, armovacie práce a napokon betonáž betónovou zmesou predpísanej triedy. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni.
Náklady a Realizácia Debnenia
Za šalovacie práce na bežnom dome, ktoré zahŕňajú montáž a demontáž debnenia betónovej konštrukcie, zaplatíte 30 až 50 EUR/m2. Môžete dosť ušetriť, ak debnenie nekupujete, ale šalovací materiál si prenajmete. Tak isto sa náklady na výstavbu znížia, ak sa prvky debnenia opakujú. Čím menej rôznych kusov šalovacieho materiálu váš dom potrebuje, tým bude lacnejší.
Cena debnenia vencov je vypočítaná ako individuálna pre každý projekt. Pre zaslanie cenovej ponuky je potrebné zaslať výkresovú dokumentáciu alebo nákres múrov, ktoré potrebujete zašalovať. K materiálu vie dodávateľ zabezpečiť autodopravu, kladačský plán a odborné poradenstvo. Je vhodné poslať dopyt vhodným a ohodnoteným dodávateľom debnenia vo vašom okolí - zadarmo a nezáväzne.
