Elektrické podlahové vykurovanie je čím ďalej, tým častejšie používaným riešením v našich domácnostiach. Vhodná podlahová izolácia je neoddeliteľnou súčasťou podlahového vykurovacieho systému. Bez dôkladnej tepelnej izolácie vykurovacích káblov by jeho efektivita bola veľmi nízka. Prehriatie dlažby s vykurovacou rohožou môže pri štandardnej skladbe (podkladový betón, tepelná izolácia 6cm, betónová doska 5cm, vykurovacia rohož, lepiaci tmel, dlažba) trvať cca 45 - 60 min. Pri podlahách bez tepelnej izolácie (kúpeľne v panelových domoch) môže tento ohrev trvať ešte dlhšie - pozri článok na www.fenix.sk. Podlaha, v ktorej je inštalované elektrické podlahové vykurovanie, sa môže zahrievať z 20 ° C na 28 ° C cca 3 - 4 hodiny, čo je neúmerne dlhá a nežiaduce doba predovšetkým v prípade potreby rýchleho vykúrenia v kúpeľni. Teplo sa v tomto prípade akumuluje v podlahe pod vykurovacou rohožou a neposkytuje komfort v čase, ktorý je pre kúpeľne potrebný.
Výzvy tradičnej izolácie a riešenia pre rekonštrukcie
Najčastejšie používané riešenie tepelnej izolácie je využitie polystyrénu, ktorý však vyžaduje radu ďalších vrstiev na zabezpečenie jeho pevnosti, odolnosti či nezmenených izolačných vlastností. Bežne sa v novostavbách používa vrstva 10 až 15 cm napríklad extrudovaného polystyrénu. No pri rekonštrukciách v mnohých prípadoch nie je možné tak výrazne zdvihnúť podlahu. Tento problém je obzvlášť citeľný pri rekonštrukciách, pretože v starších konštrukciách obvykle žiadna izolácia nie je a inštalovať dodatočne 6 cm polystyrénu je náročné a značne nákladné. Znamená to totiž buď vybúrať cca 10 cm podlahy a vytvoriť si priestor na izoláciu a novú podlahu, alebo podlahu o týchto 10 cm zdvihnúť. Pre takéto prípady nájdete v našej ponuke tenké podlahové izolácie určené na pokládku priamo pod vykurovacie rohože/vodiče.
MARMOX Board PRO: Vysoká efektivita a jednoduchá montáž
MARMOX Board PRO predstavuje vysoko efektívne riešenie pre systémy elektrického podlahového vykurovania. Dosky majú výborné tepelno izolačné vlastnosti, vysokú odolnosť voči tlaku a na ich povrch je možné priamo klásť dlažbu či inú podlahu. MARMOX Board PRO, predstavuje bezkonkurenčné riešenie pre Vaše podlahové vykurovanie. Jeho jednoduchá montáž Vás nezaskočí. Navyše jeho využitie je možné v prípade betónového základu, poteru či dokonca aj drevenej konštrukcie podlahy. MARMOX Board PRO je odporúčaný svetovými výrobcami podlahových vykurovaní pre jeho excelentné vlastnosti.
Izolačné dosky F-BOARD: Inovácia pre rýchly ohrev
Preto tu existuje technicky aj cenovo dostupné riešenie - inštalácia doplnkovej izolácie F-BOARD priamo pod vykurovaciu rohož Ecofloor. Ak je podlahové vykurovanie prevádzkované len ako komfortné vyhrievanie podlahy v krátkych intervaloch (napr. cca 1 hod. ráno a večer), odporúčame aplikovať izoláciu F-BOARD a významne tak skrátiť dobu ohrevu podlahy. Izolácia zvýši tepelný odpor konštrukcie pod vykurovacou rohožou a zaistí, že teplo smeruje predovšetkým do dlažby a nie do podkladovej konštrukcie.
Popis produktu - Podlahové izolačné dosky Fenix F-BOARD 6 z extrudovaného polystyrénu s hrúbkou 6 mm sú používané ako doplnkové príslušenstvo pre elektrické vykurovacie rohože ECOFLOOR. Izolácia sa predáva v hrúbkach 6 a 10 mm. S doplnkovou izoláciou F-BOARD ale môže byť podlaha prehriata už za niekoľkokrát kratšiu dobu v závislosti na okolitých podmienkach.
Technické parametre F-BOARD (6 mm)
Doplnková izolácia F-Board je obojstranne vybavená krycou vrstvou vystuženou sklenou tkaninou. Tým je dosiahnuté vyššej tuhosti a mechanickej odolnosti a izolačné dosky sa ľahšie pokladajú. Súčasne je zaručená výborná priľnavosť flexibilných tmelov použitých pre fixáciu jednotlivých vrstiev (podklad, dlažba). Izolačné dosky F-BOARD sú obojstranne opatrené krycou stierkovou vrstvou, vystuženou sklenou tkaninou (perlinkou). Je tak dosiahnuté vyššej tuhosti a mechanickej odolnosti izolácie, dosky sa ľahšie pokladajú. Pri použití doporučených tmelov a dodržaní technologického postupu izolácia F-Board funguje taktiež ako hydroizolácia, čo je obrovskou výhodou.
| Parameter | Hodnota |
|---|---|
| Objemová hmotnosť | 36 kg / m³ |
| Súčiniteľ tepelnej vodivosti | 0,035 W / m.K |
| Tepelný odpor | 0,29 m².K / W |
| Odolnosť proti zaťaženiu (stlačenie 10%) | min. 25,5 t / m² (0,25 N / mm²) |
| Trieda horľavosti | 0; reakcie na oheň "E" (EN 13164) |
| Nenasiakavý materiál | Áno |
Postup inštalácie izolačných dosiek F-BOARD
- Príprava podkladu: Savé podklady (betón) napenetrujeme.
- Prilepenie izolácie: Flexibilným tmelom prilepíme izoláciu F-BOARD.
- Čakanie na vytvrdnutie: Po vytvrdnutí (cca 24 hodín) pokladáme vykurovací prvok ECOFLOOR.
- Zarovnanie vykurovacieho prvku: Zarovnáme flexibilným tmelom (dbáme na dokonalé obopnutie vykurovacieho vodiča tmelom).
- Pokládka dlažby: Po zatvrdnutí lepíme dlažbu.

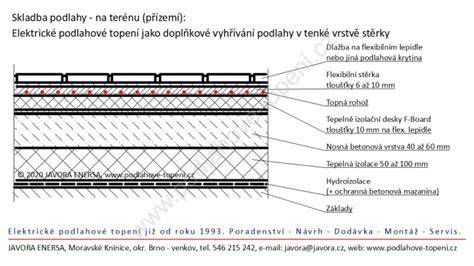

Výška skladby (vrátane dlažby) je cca 3cm.
Kompletná montáž podlahového kúrenia pod plávajúcu podlahu 🔥
Príklady z praxe: Rýchlosť ohrevu s F-BOARD
Význam tejto izolácie je demonštrovaný na troch konkrétnych aplikáciách, v ktorých bolo prevedené meranie nábehu teploty podlahy. Podlaha, v ktorej je inštalované elektrické podlahové vykurovanie, sa pri štandardných podmienkach zahrieva z 20°C na 28°C za cca 1-1,5 hodiny. S doplnkovou izoláciou F-BOARD môže byť podlaha prehriata už za polovicu uvedeného času v závislosti od okolitých podmienok.
Prípad 1: Kúpeľňa v bytovom dome (bez izolácie)
Byt s kúpelňou je umiestnený v 2.NP bytového domu v Jeseníku. Objekt bol postavený v roku 1908, ide o masívnu stavbu, postavenú z plných pálených tehál, s obvodovými konštrukciami hr.80 cm. Podobne ako obvodové murivo sú masívne aj stropné a podlahové konštrukcie. Na trámovom strope je záklop z dosiek, na doskách je tehlová podlaha hr. 4cm, v kúpelni doplnená betónovou podlahou hr.4 cm. Medzi vykurovacou rohožou a konštrukciou podlahy nie je žiadna dodatočná izolácia. Ako je vidieť v znázornenom grafe, podlaha sa z 20°C na 28°C nahrievala 3,5 hodiny, na 29°C už celých 5 hodín. Po 5 hodinách prevádzky bola vykurovacia rohož vypnutá a nasledovalo veľmi pozvoľné ochladzovanie podlahy. Vzhľadom na to, že malo ísť len o doplnkové komfortné vykurovanie, bohužiaľ je možné celý systém v zásade označiť ako nefunkčný.
Prípad 2: Kúpeľňa v rodinnom dome (s izoláciou CLIMAPOR-POLYPLAN)
Pri rekonštrukcii kúpelne v RD vzniesol užívateľ požiadavku na inštaláciu elektrickej vykurovacej rohože. Aj tu plní funkciu len doplnkového komfortného ohrevu, vykurovanie kúpelne je zaistené teplovodným radiátorom. Kúpelňa je umiestnená na prízemí, pod kúpelňou je chladná nevykurovaná pivnica. Pretože ide o starší objekt, nie je v podlahe žiadna (!) tepelná izolácia. Zo znázorneného grafu je patrné, že napriek tomu, že v konštrukcii podlahy nie je okrem POLYPLANu 2 mm žiadna tepelná izolácia a pod kúpelňou je nevykurovaná miestnosť s priemernou teplotou 5-8°C, systém funguje veľmi dobre a podlaha sa nahriala za 26 minút.
Prípad 3: Skúšobná miestnosť (s izoláciou F-BOARD)
Pretože spoločnosť Fenix od apríla 2007 uvádza na trh ako novinku podlahovú izoláciu F-Board, boli okrem iného urobené taktiež testy teplotného nábehu podlahy. V skúšobnej miestnosti bola vytvorená skúšobná vzorka podlahy, ktorá konštrukčne zodpovedá rekonštrukcii, kde je nová podlaha položená na pôvodnú dlažbu. Ak budeme graf nábehu teplôt v skúšobnej miestnosti porovnávať s podlahou v kúpelni rodinného domu, kde bola inštalovaná izolácia CLIMAPOR-POLYPLAN, došlo k nárastu teploty podlahy z 22°C na 28°C za 24 minút, teda "len" o dve minúty skôr. K tomuto otepleniu však došlo pri výrazne nižšej teplote priestoru, ktorá má významný vplyv na ochladzovanie podlahy a teda na rýchlosť jej zahrievania.
Pre ľahšie porovnanie boli všetky tri aplikácie zlúčené do jedného grafu, aby bolo možné porovnať rýchlosť nábehu priamo, v časovom rozpätí 2 hodín. Tieto výsledky jasne demonštrujú, ako môže správne zvolená tenká tepelná izolácia, ako je F-BOARD, dramaticky zlepšiť efektivitu a rýchlosť ohrevu elektrického podlahového vykurovania, najmä v situáciách, kde nie je možné použiť hrubé izolačné vrstvy.
