Elektrické rozdvojky a prodlužovací kabely patří k běžnému vybavení našich domácností i pracovišť. Jejich nesprávné používání však může vést k vážným rizikům, zejména pokud jsou používány v exteriéru. I když se zdají být nenápadnými prvky, jejich bezpečnostní aspekty jsou klíčové pro prevenci úrazů elektrickým proudem a požárů.
Obecná rizika spojená s elektrickými rozdvojkami
Příčiny požárů prodlužovacích kabelů s více zásuvkami lze připsat na vrub především dvěma faktorům: přetížení a prachu. Existují však další body, na které byste měli u těchto praktických prodlužovaček bezpodmínečně dbát.
Kdy se rozdvojka stává nebezpečnou?
Přetížení elektrickými spotřebiči: Většina zásuvek a rozdvojek je navržena pro zatížení 3 000 až 3 500 W. Pokud je tato hodnota překročena, mohou se prodlužovací kabely přetížit a způsobit požár. Každá rozdvojka má stanovený maximální příkon, který by neměl být překročen. Například připojení výkonných spotřebičů jako jsou rychlovarná konvice, mikrovlnná trouba a elektrický přímotop do jedné rozdvojky může vést k jejímu přetížení. Vzniklé teplo může roztavit izolaci a způsobit zkrat nebo požár. Proto se doporučuje nepřipojovat k vícenásobné zásuvce zařízení s vysokou spotřebou elektřiny. Patří sem například pračky, domácí grily, teplovzdušné ventilátory a myčky nádobí.
Řetězení rozdvojek: Zapojování více rozdvojek do sebe je mimořádně nebezpečné. Každým spojením se zvyšuje elektrický odpor, což vede k zahřívání kontaktů. Navíc se tím komplikuje přehled o celkovém odběru elektrické energie. Co byste také nikdy neměli dělat: zapojovat více prodlužovaček za sebou.
Mechanické poškození: Rozdvojky položené na zemi nebo v průchozích místech jsou vystaveny mechanickému namáhání. Přišlápnutí nebo častý pohyb nábytku může poškodit izolaci nebo vnitřní spoje. Důležité je také udržovat zásuvky bez prachu, protože ten se může snadno vznítit - i pomocí malých jisker. Nebezpečné může být i skrývání zásuvkových lišt za nábytkem nebo do krabic.
Bezpečné používání a volba rozdvojky pro exteriér
Při použití elektrických rozdvojek v exteriéru je nutné dodržovat zvýšenou opatrnost. Vnější prostředí vystavuje elektrické komponenty vlhkosti, prachu, teplotním výkyvům a mechanickému poškození, což zvyšuje riziko úrazu elektrickým proudem nebo požáru.
Typy zásuvek a jejich role v bezpečnosti

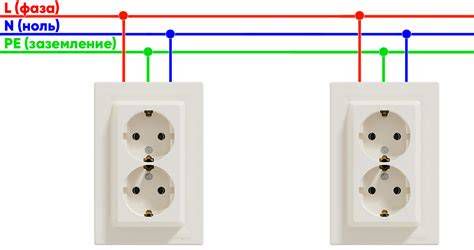

V našich domovech se setkáváme s síťovým napětím standardně 230V (voltů). Jedná se o střídavý proud (AC), což znamená, že směr jeho toku se cyklicky mění. Ke každé zásuvce jsou přivedeny kabely, které plní přesně určené funkce. Fázový vodič, označovaný písmenem L, je ten, který "dodává" elektrickou energii. Nejčastěji má izolaci v barvě hnědé nebo černé. Neutrální vodič, označovaný jako N, zajišťuje zpětnou cestu pro proud, uzavírající obvod. Ochranný vodič, označovaný jako PE, hraje klíčovou roli v ochraně před úrazem. Jeho izolace je vždy žluto-zelená. Znalost těchto vodičů je nezbytná pro správné připojení zásuvky. Správné uzemnění je spojencem v ochraně života a zařízení.
Zásuvky s uzemněním (Typ E): To je v současnosti platný standard v Polsku a mnoha dalších zemích Evropy. Snadno je poznáte podle charakteristického kovového uzemňovacího kolíku, umístěného centrálně nad otvory pro zástrčku. Tento kolík je vnitřně spojen se svorkou pro ochranný vodič (PE). Jeho úkolem je zajistit dodatečnou ochranu: v případě poruchy zařízení (např. průrazu na kovový kryt) bude nouzový proud veden přes vodič PE do země, což by mělo vyvolat reakci zabezpečení v instalaci a odpojení napájení. Používání zásuvek typu E je právně vyžadováno ve všech nových a modernizovaných instalacích, a také v místnostech se zvýšenou vlhkostí (koupelny, kuchyně) a pro napájení zařízení I. třídy ochrany.
Zásuvky bez uzemnění (starší typ): Tyto zásuvky, postrádající uzemňovací kolík, jsou reliktem starších elektrických instalací. Jsou přizpůsobeny hlavně pro připojování zařízení II. třídy ochrany (označených symbolem dvojitého čtverce), která mají zesílenou nebo dvojitou izolaci a nevyžadují uzemnění pro bezpečný provoz. Je důležité si pamatovat, že montáž nových zásuvek bez uzemnění v instalacích, které by je měly mít, je nepřípustná a nebezpečná. I při výměně staré zásuvky bez kolíku v modernizovaném obvodu je vždy nutné instalovat bezpečnější zásuvku typu E.
V kontextu bezpečné elektrické instalace je klíčové pochopit rozdíl mezi uzemněním a nulováním. Uzemnění je moderní způsob ochrany, založený na spojení kovových částí elektrických zařízení se zemí. Vodič PE vytváří bezpečnou cestu, kterou může nouzový proud (např. v důsledku poškození izolace) téci do země. To vede k rychlé reakci zabezpečení (např. vypnutí proudovým chráničem). Nulování je zastaralá metoda ochrany, používaná ve starších instalacích typu TN-C. Spočívala v propojení ochranného kontaktu zásuvky s neutrálním vodičem (N). Důležité: Nulování je v současnosti považováno za metodu méně bezpečnou a nepřípustnou v nových instalacích. Hlavním rizikem je možnost výskytu napětí na krytu zařízení v případě přerušení kontinuity vodiče PEN (společný neutrálně-ochranný vodič). Nedoporučujeme používání zastaralého nulování - v moderních instalacích pro něj není místo.

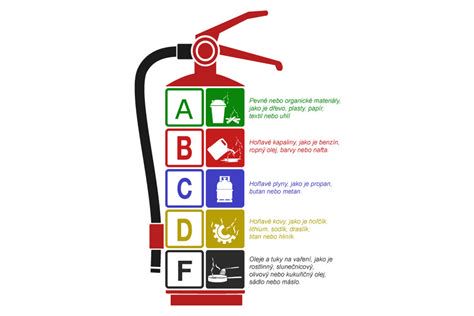

Navzdory všem preventivním opatřením může požár přesto vzniknout. Kromě kouřového hlásiče je vhodné mít po ruce hasicí přístroj. Ne každý hasicí přístroj je však vhodný pro každý typ požáru. Obecně by se práškový hasicí přístroj neměl používat v interiérech, pokud je to možné, protože se usazuje i v nejmenších koutech a je obtížné ho odstranit. Práškové hasicí přístroje jsou proto vhodnější pro venkovní prostory.
Právní a normativní rámec pro elektrické instalace a požární bezpečnost
Problematika kabelových rozvodů v souvislosti s požární bezpečností je nově řešena podle ČSN 73 0848 Požární bezpečnost staveb - Kabelové rozvody. Norma doplňuje a upřesňuje požadavky na požární bezpečnost kabelových rozvodů a dodávku elektrické energie, které jsou uvedeny v ČSN 73 0802, ČSN 73 0804 a v normách souvisejících. Vychází mimo jiné z požadavků stavebního zákona a na něj navazujících vyhlášek, zejména z hlediska dokumentace. Dále ze zákona o požární ochraně, vyhlášky o požární prevenci a vyhlášky o technických podmínkách požární ochrany staveb.
Požadavky na kabely z hlediska požární bezpečnosti staveb jsou v České republice zahrnuty do národního systému právních předpisů a norem od 8. února 2008, kdy vešla v platnost vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb. Tato právní úprava stanovuje v § 9 odst. 1 požadavky na elektrická zařízení, jejichž provoz je nutný v případě požáru na ochranu osob, zvířat nebo majetku ve vztahu k příslušným českým technickým normám uvedeným v příloze č. 1 a související příloha č. 2. Druhy a vlastnosti volně vedených vodičů a kabelů jsou uvedeny v Příloze 2. V § 9 Technická zařízení odst. 1 se uvádí: „Elektrické zařízení, jehož chod je při požáru nezbytný k ochraně osob, zvířat a majetku, musí být navrženo tak, aby byla při požáru zajištěna dodávka elektrické energie za podmínek stanovených českými technickými normami.“
Problematika elektrických zařízení je řešena v ČSN 33 2312 Elektrické zařízení v hořlavých látkách a na nich (1985). Jasným cílem normy je navrhovat a stavět elektrická zařízení ukládaná na hořlavé látky (hmoty) a do nich tak, aby se zabránilo vznícení hmoty a šíření požáru po vedení. S postupem doby a rozvojem techniky doznala norma změn. Tou nejpodstatnější je právě posuzování stupně hořlavosti (čl. 1.3), kde se nyní uplatňují zásady reakce na oheň podle ČSN EN 13501-1 ed. 2.
Za podstatný krok k bezpečnosti je uplatnění proudových chráničů i v ochraně před požáry. Jedná se o proudové chrániče s vypínacím reziduálním proudem 300 mA a 500 mA. Jisticí prvek obvodu (jistič, pojistka) nebude ani zdaleka na svodový proud hodnot okolo 300 mA reagovat a přitom již existuje reálné nebezpečí zahoření.
Klíčové české technické normy a předpisy
- ČSN 73 0848: Požární bezpečnost staveb - Kabelové rozvody. Upřesňuje požadavky na požární bezpečnost kabelových rozvodů.
- Vyhláška č. 23/2008 Sb. (změněna 268/2011 Sb.): O technických podmínkách požární ochrany staveb. Definuje požadavky na elektrická zařízení klíčová v případě požáru.
- ČSN 33 2312: Elektrické zařízení v hořlavých látkách a na nich. Zaměřuje se na prevenci vznícení materiálů elektrickými zařízeními.
- ČSN EN 13501-1 ed. 2: Klasifikace požárních charakteristik stavebních výrobků. Používá se pro posuzování stupně hořlavosti.
- ČSN 33 2000-4-41: Ochrana před úrazem elektrickým proudem. Upravuje základní, doplňková a zvýšená ochranná opatření.
- ČSN 33 2130: Elektrické rozvaděče do 1000 V. Specifikuje požadavky na materiály, konstrukci a krytí rozvaděčů.
- ČSN 33 1610: Revize a kontroly elektrických spotřebičů během používání. Norma, která se týká i rozdvojek jako elektrických spotřebičů.
Co nikdy nezapojovat do prodlužovací zásuvky
Revize a kontrola elektrických rozdvojek v praxi
Většina diskuzí o správné instalaci či následné kontrole a revizi se vede o pevné části vedení nebo také o pohyblivé. Ovšem takové drobné místo rozdělení energie jako je rozbočka bývá často přehlíženo. Samostatná výměna zásuvky je možná, ale jsou situace, kdy je bezpodmínečně nutné využít pomoc kvalifikovaného elektrikáře. Například, při výměně zásuvky ve staré budově můžete narazit na zastaralé instalace s hliníkovými vodiči a nejasným uspořádáním. To může být výzvou i pro odborníky, zatímco amatér riskuje zkrat a poškození části instalace. Tento příklad ukazuje, jak důležité je rozpoznat hranici svých schopností a svěřit úkol profesionálovi, když se objeví pochybnosti. Objeví se problémy po instalaci (např. jistič vypadne po připojení zařízení).
K revizi na rozdvojce: Je to el. předmět? Je. Je tam ochranný vodič? Je. Může se přerušit do zásuvek? Může. Mělo by se to zkontrolovat. Rozbočka spadá do výzbroje el. spotřebičů. Kontroluje se často pouze v souvislosti s měřením impedanční smyčky obvodů.
Mnozí revizní technici se shodují na tom, že kontrolují rozdvojky, pokud na ně narazí. Například, když je rozbočka v zásuvce, kontrolu provedu. Dále se uvádí, že například nějakým nárazem se může poškodit vnitřní zapojení.
Při revizi spotřebičů se automaticky kontrolují i rozdvojky a při revizi pevné instalace se většinou přeměří impedanční smyčka. Vaxmonský z Cechu výstavnictví Brno uvádí, že rozbočka spadá do výzbroje el. spotřebičů a měla by být kontrolována.
Bohužel, u nás se nedají takové el. předměty jako jsou prodlužovací šňůry, adaptéry a rozbočky přesně identifikovat, protože nemají výrobní číslo. Milan Bureš z Elektrotechnického Živnostenského Společenstva Brno navrhuje, aby provozovatelé předložili prodlužovačky a rozdvojky, označili si je a k jednotlivým označeným kusům se pak uvedla měření. Pokud něco nereviduje a je to ve výbavě, uvede to v poznámce, že to a to není předmětem revize.
Kdy by se měla provést revize takové rozbočky? Dříve se taková revize prováděla součastně s pravidelnou kontrolou provozovny v daných periodických lhůtách. Nebo by se to mělo zařadit podle ČSN 33 1610 do skupin a.) b.) c.) d.) e.), ovšem to by znamenalo, že by se o tom musel vést záznam, než to použiji. František Kosmák, Elektrotechnický konzultant, Brno, zmiňuje, že revizi rozbočky (i přes to, že to není spotřebič) lze zahrnout do revize spotřebičů (viz ČSN 33 1610). Stav rozdvojek bývá často žalostný. Při revizi se takové předměty označí štítkem s evidenčním štítkem. Je na provozovateli, aby dbal na to, že štítek bude čitelný.
Jak může prostý uživatel odhalit nefunkčnost ochranného kolíku? Na to laik nepřijde! V praxi, po delším užívání rozbočky, pokud je součástí instalace, vychází se z inventarizace. Pokud je v inventárním soupisu, že ta rozbočka je součástí pevné instalace, pak podléhá pravidelným revizím pro pevné instalace. Samostatný předmět, který slouží k připojení spotřebičů, musí být evidován. Pokud není možné předmět identifikovat sériovým číslem, musí být alespoň uvedeno, že například v místnosti xy, v zásuvce xy obvodu xy se nachází rozbočka.
Josef Kunc z ABB EPJ zmiňuje, že záruční doba na rozbočku je ze zákona půl roku. Takže s přihlédnutím ke skutečnosti, že revize tohoto el. přístroje neprovádí nikdo a nijak, je vhodné tento výrobek po skončení záruční doby prakticky zahodit a koupit si nový. Doporučujeme pravidelnou kontrolu stavu zásuvek a celé instalace. Pamatujte také, že vhodné komponenty jsou polovinou úspěchu.
Nezapomeňte: bezpečnost je nejdůležitější. Nepodnikejte kroky, které by mohly ohrozit vás nebo ostatní. Pamatujme, že elektřina je jev, se kterým není radno si zahrávat.
