Elektrická prípojka predstavuje jeden z najdôležitejších inžinierskych pripojení a srdce každého objektu. Pri stavbe nového domu, rekonštrukcii strechy či elektroinštalácie, vrátane hlavného rozvádzača, sa nevyhnutne stretnete s potrebou novej elektrickej prípojky. Elektrická prípojka nie je len jednoduchý kábel, skrinka a elektromer; je to komplexný proces, ktorý si vyžaduje pozornosť k detailom a dodržiavanie noriem.
Základné typy elektrických prípojok NN
Elektrické prípojky NN sú nízkonapäťové prípojky, ktoré slúžia na spojenie nízkonapäťového distribučného systému so zariadeniami v budovách. Podľa spôsobu vyhotovenia ich delíme na:

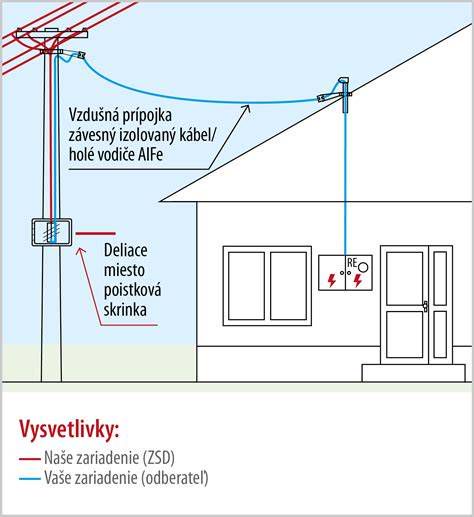

- Vzdušné prípojky: Elektrická energia sa privádza pomocou vodičov vedených nad zemou, zvyčajne na stĺpoch. Vedenie od prípojkovej skrine k elektromerovému rozvádzaču sa považuje za prívod.
- Zemné (káblové) prípojky: Predstavujú moderné a esteticky príjemnejšie riešenie, keďže káble sú vedené pod povrchom. Pri riešení novostavieb sa preferuje práve tento typ prípojky.
Proces získania elektrickej prípojky krok za krokom
Zriadenie novej elektrickej prípojky je proces, ktorý si vyžaduje systematický postup podľa pokynov distribučnej spoločnosti:
- Žiadosť o pripojenie: Podáva sa na príslušnú distribučnú spoločnosť (ZSD, SSD, VSD). Treba vybrať typ prípojky (jednofázová/trojfázová), amperáž ističa a typ merania (jedno/dvojtarifné).
- Návrh zmluvy: Do 30 dní od doručenia žiadosti Vám distribučná spoločnosť pošle návrh zmluvy o pripojení.
- Projektová dokumentácia: Je nutné dať si vypracovať projekt elektrickej prípojky odborníkom. Dokumentácia obsahuje technickú správu, výkresovú časť a protokol o určení vonkajších vplyvov.
- Podpis zmluvy a úhrada poplatku: Po odsúhlasení projektu pristúpite k podpisu zmluvy a úhrade poplatku za pripojenie.
- Príprava odberného miesta: Zahŕňa ohlásenie drobnej stavby, vytýčenie sietí, výkopové práce (hĺbka 80 cm), uloženie kábla v chráničke a uzemnenie elektromerového rozvádzača.
- Revízia prípojky: Po technickej realizácii musí kvalifikovaný revízny technik vykonať odbornú prehliadku a odbornú skúšku.
- Pripojenie a montáž elektromera: Distribučná spoločnosť na základe revízie zrealizuje pripojenie do sústavy a namontuje elektromer.
Animation of flow of electric current in circuit
Technické parametre a normy
Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok. Pri realizácii je nutné dodržiavať prísne pravidlá:
- Uzemnenie: Elektromerový rozvádzač musí byť uzemnený a jeho zemný odpor nesmie presahovať 5 Ohm.
- Umiestnenie: Prípojková skriňa musí byť na verejne prístupnom mieste. Spodný okraj skrine má byť 0,6 m nad terénom.

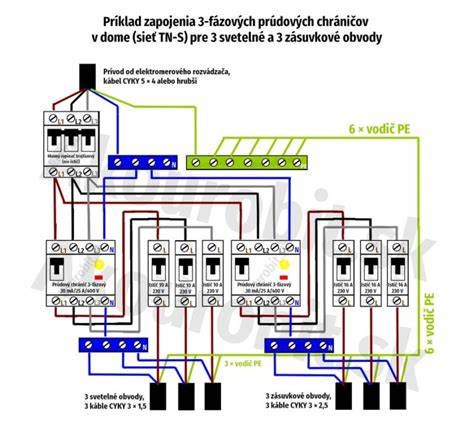

- Vedenie: Všetky vedenia v objekte sa realizujú v sústave TN-S, čo je podmienka pre použitie prúdového chrániča.
| Parametre | Odporúčaná hodnota/typ |
|---|---|
| Zásuvkový okruh | CYKY 3x2,5 mm2, 16A istič |
| Svetelný okruh | CYKY 3x1,5 mm2, 10A istič |
| Zemný odpor | maximálne 5 Ohm |
| Hĺbka výkopu | 80 cm |
Rekonštrukcia starej elektroinštalácie

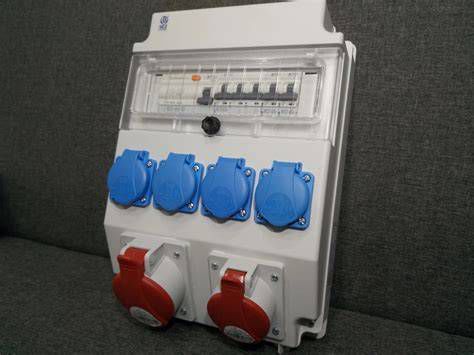

Elektroinštalácia v starých domoch je často zastaralá a nespĺňa nároky modernej techniky. Inštalovanie hliníkových vodičov, ktoré sa používali pred desiatkami rokov, je dnes zakázané. Pri rekonštrukcii sa preto prechádza na medené vodiče a sústavu TN-S. Súčasťou modernej inštalácie musí byť bytová rozvodnica s ističmi a povinnými prúdovými chráničmi, ktoré chránia život pri dotyku so živou časťou.
Pokiaľ je potrebná rekonštrukcia starej elektroinštalácie, mali by ste ju zveriť do rúk odborníka. Ten presne vie, ako inštaláciu vytvoriť podľa platných noriem a predpisov. Revízia v bytových domoch je zo zákona potrebná každých 3 až 5 rokov, aby sa predišlo krízovým situáciám a zabezpečila plná funkčnosť systému.
