Komplexný sprievodca elektroinštaláciou rodinného domu a softvérom ProfiCAD

Kvalitne vypracovaný projekt elektroinštalácie a spoľahlivý elektroinštalačný materiál sú alfa-omega bezpečnej a spoľahlivej elektrickej inštalácie v každej budove. Či už riešite novostavbu rodinného domu, rekonštrukciu bytového jadra, alebo priemyselný objekt, správne navrhnutý projekt je presne ten odrazový mostík, ktorý ušetrí nielen čas a peniaze. Ale predovšetkým zaručí bezpečnosť a súlad s platnými normami.

Tento text je určený pre investorov rodinných domov, projektantov a profesionálnych elektrikárov, ktorí chcú mať všetky kľúčové oblasti elektroinštalácie na jednom mieste.

Dôležité upozornenie: Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi. Článok je informačný, nenahrádza projekt elektroinštalácie ani revíznu správu. Akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby.

Základné princípy a normy pre elektroinštaláciu rodinného domu

Pri návrhu elektroinštalácie musíte vždy začať od základných princípov a noriem. Podľa súboru normy STN 33 2000 môžeme ako hlavné priority označiť bezpečnosť osôb a majetku, spoľahlivú dodávku elektriny, správne dimenzovanie obvodov a, samozrejme, funkčnosť celého systému. Návrh elektroinštalácie musí zabezpečiť ochranu pred úrazom elektrickým prúdom, požiarom, skratom a prepätím. To v praxi znamená použitie správneho typu siete (typicky TN-S), kvalitných ochranných vodičov, spoľahlivého uzemnenia a prúdových chráničov.

Ochrana pred úrazom elektrickým prúdom a prepätím

Ochrana pred úrazom elektrickým prúdom sa realizuje na viacerých úrovniach. Norma STN 33 2000-4-41 požaduje základnú ochranu živých častí izoláciou alebo krytom IP2X. Základnú ochranu poskytuje izolácia živých častí a kryty s minimálnym stupňom ochrany IP2X. Pri poruche musí nastať automatické odpojenie napájania v stanovenom čase, ktorý závisí od typu siete a napätia. V citlivých miestach je dodatočná ochrana prostredníctvom automatického odpojenia napájania a prúdovým chráničom.

Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači, napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

Dimenzovanie vodičov a istenia

Vodiče a káble sa dimenzujú na základe očakávaného prúdu, spôsobu uloženia, dovoleného oteplenia a úbytku napätia. Normy stanovujú minimálne prierezy - napríklad pre vnútorné rozvody je to Cu min. 1,5 mm² pre svetelné obvody a 2,5 mm² pre zásuvkové obvody.

Pri správnom dimenzovaní vodičov a istiacich prvkov je kľúčové rešpektovať najmä požiadavky noriem STN 33 2000-5-52 (výber a stavba elektrických rozvodov) a STN 33 2000-4-43 (ochrana pred nadprúdom). Menovitý prúd obvodu IB musí byť menší alebo rovný dlhodobo prípustnému prúdu vodiča IZ. Táto hodnota IZ sa určuje z normovaných tabuliek a následne upravuje korekčnými koeficientmi podľa teploty prostredia, zoskupenia vodičov a spôsobu uloženia. Nikdy nezabudnite dodržať minimálne prierezy stanovené normou kvôli mechanickej pevnosti.

Istenie musí zabezpečiť ochranu proti nadprúdom a skratom tak, aby ističe odpojili obvod v stanovenom čase, no zároveň umožnili selektívne vypínanie bez zbytočných výpadkov väčšej časti siete. Pri dimenzovaní istenia platí hlavná podmienka a to, že menovitý prúd ističa In musí byť väčší alebo rovný zaťažovaciemu prúdu obvodu IB, ale zároveň menší alebo rovný dovolenému prúdu vodiča IZ. Tým zabezpečíte, že istenie efektívne chráni vodič pred preťažením. Skratová vypínacia schopnosť ističa musí byť vyššia ako vypočítaný skratový prúd v mieste inštalácie. Pri výpočte skratových prúdov je potrebné zohľadniť impedanciu celej slučky od transformátora až po miesto skratu.

Pri dlhších vedeniach je taktiež veľmi dôležité skontrolovať, že úbytok napätia od rozvádzača po koncové zariadenie nepresiahne normou odporúčané hodnoty - typicky 3 % pre osvetlenie a 5 % pre ostatné spotrebiče (z verejnej siete nízkeho napätia, pre elektroinštalácie zo súkromného napájania sú limity vyššie 6 % a 8 %). Ak úbytok vychádza príliš veľký, riešením je použitie vodiča s väčším prierezom, skrátenie trasy alebo iné rozdelenie obvodov.

Tip pre projektantov: V technickej správe projektu vždy uveďte, podľa ktorých noriem je dimenzovanie vykonané (STN 33 2000-5-52, STN 33 2000-4-43, STN 33 2130). Do výpočtov zahrňte vždy reálne podmienky - teplotu prostredia, počet súbežných káblov, spôsob uloženia.

Proces návrhu elektroinštalácie rodinného domu v 7 krokoch

Praktické je postupovať v 7 krokoch. Už v štúdii projektu je dôležité analyzovať potreby tých, ktorí budú objekt užívať. Ak je to domácnosť, napríklad informácie o tom, aké spotrebiče budú používať, aký výkon potrebujú, a pod. V prípade priemyselných budov môže ísť o plánované budúce rozšírenie alebo požadovaná automatizácia. Z pohľadu komplexnosti musí elektroinštalácia zabezpečiť dostatočnú dostupnosť elektrickej energie vo všetkých priestoroch s logickým ovládaním a možnosťou jednoduchej údržby a dostatočný priestor pre prípadné rozšírenie.

Návrh elektroinštalácie musí brať do úvahy charakter objektu, pretože iné požiadavky má bytová jednotka, administratívna budova, priemyselná hala či exteriérová inštalácia. Kritické sú vonkajšie vplyvy a špecifické priestory ako napríklad kúpeľne, požiarné úseky, vlhké a prašné prostredie či priestory s nebezpečenstvom výbuchu.

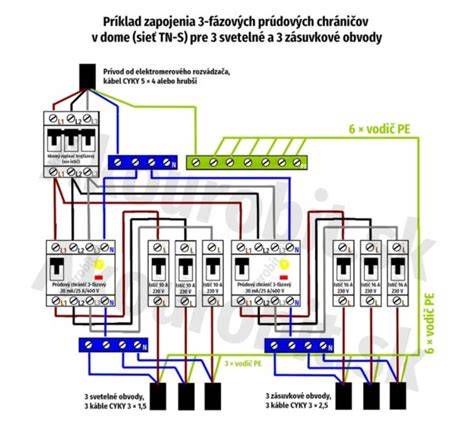

Rozvádzač, istenie a prúdové chrániče

V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou).

Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Minimum je jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie - viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Je to finančne náročnejšie, pretože sa všade použijú tri vodiče, ale vzhľadom na bezpečnosť, ktorú poskytujú sa to určite oplatí. V prípade zaúčinkovania chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene.

Pre budúcu využiteľnosť a komfort je vhodné použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox.

Z elektrických zariadení používaných v domácnostiach sa najčastejšie stretneme s ističmi. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A.

Tip pre inštaláciu: Prehľad v novodobých rozvádzačoch a najnovšie trendy, spolu s overenými tipmi na výber inštaláciu nájdete v špecializovaných článkoch o moderných rozvádzačoch.

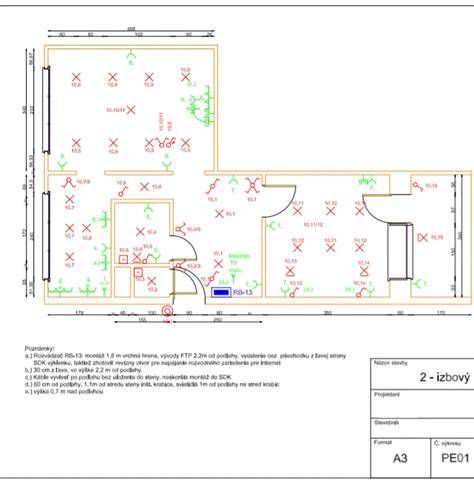

Rozmiestnenie zásuviek a vypínačov

Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť", ktoré svietidlo budú zapínať a užívateľovi poskytujú možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili.

Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť" ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo.

Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. V obchodoch nájdeme jednozásuvky (jeden vývod v jednom rámčeku) alebo dvojzásuvky (dva vývody v jednom rámčeku). Na zásuvkové okruhy vedené v inštalačných rúrkach sa môžu použiť samostatné vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2, resp. V prípade, že potrebujeme umiestniť viacero zásuviek vedľa seba alebo pod sebou, použijeme jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú stovky farebných a materiálových riešení na tento účel.

Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Počet zásuvkových obvodov je závislý od veľkosti stavby, ale aj od nárokov majiteľa. V obývačke by sme mali venovať pozornosť aj zásuvkám dátovým aj televíznym. Je vždy lepšie mať tieto zásuvky predimenzované ako naopak. Čoraz viac zariadení môže byť pripojených na internet. Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž.

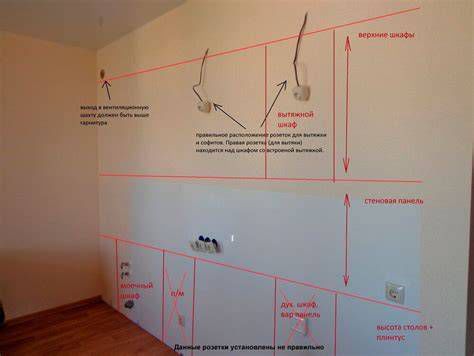

Špecifiká elektroinštalácie v kuchyni a pre vybrané spotrebiče

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov.

Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Napríklad kotlu neprospieva nepredvídané odpojenie od zdroja a opätovné pripojenie. A to sa pri spoločnom okruhu ľahko môže stať - ak sa na niektorej zásuvke uvoľnia kontakty, zhodí sa istič a podobne - potom sú všetky zásuvky nefunkčné. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Časté chyby pri projektovaní a realizácii elektroinštalácie

Občas aj skúsení projektanti urobia chybu, ktorá žiaľ môže mať vážne následky na bezpečnosť a funkčnosť celej elektroinštalácie. Opakovanou chybou sú poddimenzované káble, zle zvolené ističe alebo chýbajúce prúdové chrániče. Problémom býva aj slabé uzemnenie s vysokým prechodovým odporom a neprehľadné, nesprávne osadené rozvádzače. Prevenciou je dôsledný výpočet prierezov podľa normy, vrátane kontroly času odpojenia, skratových prúdov a úbytku napätia.

Typickým problémom, na ktorý sa ale príde až pri užívaní, je málo zásuviek najmä v kuchyni, obývačke či pracovni. V kuchyni často chýbajú samostatné obvody pre výkonné spotrebiče ako rúra, umývačka či mikrovlnka. Ako sa tomu vyhnúť? Stavte na podrobný dispozičný návrh s presným umiestnením nábytku a techniky. Pre každú miestnosť vytvorte zoznam plánovaných spotrebičov vrátane ich príkonov. Navrhnite rezervné zásuvky - v obývačke minimálne 8 - 10, v spálni 6 - 8, v kuchyni podľa vybavenia.

Súčasťou mnohých elektroinštalácií sú neodborné „svojpomocné" zásahy, chýbajúca alebo neúplná dokumentácia a nevykonané revízie. Chýbajú prípravy na inteligentnú inštaláciu, fotovoltiku či tepelné čerpadlo.

Softvér pre projektovanie elektroinštalácie

Výber správneho softvéru na projektovanie elektroinštalácie môže výrazne urýchliť a spresniť celý proces. Na trhu existuje široká škála riešení od jednoduchých CAD programov až po komplexné ECAD platformy s podporou BIM.

ProfiCAD - jednoduché a dostupné riešenie

Na súčasnom trhu je už pomerne veľké množstvo počítačových programov pre kreslenie elektrotechnických schémat. Niektoré sú však vysoce profesionálne a svojou náročnosťou ovládania i obstarávacou cenou sú skôr vhodné pre náročné komplexné výrobné projekty a aplikácie. Ak teda patríte do skupiny, ktorá potrebuje skôr jednoduchý, česky hovoriaci CAD program pre občasné kreslenie elektroschémat, môže vaše požiadavky plne uspokojiť ProfiCAD.

Tento software pre operačný systém Windows tieto požiadavky veľmi dobre spĺňa. Bez akejkoľvek registrácie a v aktuálne najnovšej verzii je voľne stiahnuteľný zo stránok výrobcu www.proficad.cz, vrátane obsiahlej knihovny schématických značek. Naviac je zcela bezplatný pre nekomerčné domáce použitie po neobmedzene dlhú dobu a iba s niekoľkými obmedzeniami. Ak si teda len doma potrebujete nakresliť nejaké to elektroschéma, napríklad pre Vašu kutilskú dielňu, je v tomto smere veľmi dobre použiteľný, pretože je až na niekoľko drobností plne funkčný. V prípade, že hľadáte software pre Vaše podnikanie, je potom možné si ho v tomto režime ľahko prakticky vyskúšať predtým, než sa rozhodnete zakúpiť jeho plnú licenciu. Vytvárať viaclistové projekty je v bezplatnej verzii možné do maximálne 20 strán. Ako výrobca uvádza na svojich úvodných stránkach: „ProfiCAD je program vhodný pre silnoprúdové a slaboprúdové schémy, projektovanie bezpečnostných systémov (EPS, EZS), hydraulické a pneumatické systémy a pre ďalšie druhy technických výkresov.“

Inštalácia a užívateľské rozhranie ProfiCAD

Na stránke www.proficad.cz/stazeni.htm stačí kliknúť na ikonu „Stiahnuť“ a inštalačný súbor máte v PC. Nie je teda nikde nutné nič vyplňovať a poskytovať údaje. Dvojklikom na inštalačný súbor sa potom spustí klasická „klikacia“ inštalácia v OS Windows. Po inštalácii a prvom spustení sa Vás program najskôr opýta na možnosť stiahnutia aktualizácií. Potom sa už otvorí základné a tiež hlavné pracovné okno programu. Program je totiž koncipovaný ako vcelku jednoduchý, čo je veľká výhoda v podobe ľahkého a intuitívneho ovládania, avšak nie na úkor použiteľnosti programu. Hneď hlavná obrazovka je koncipovaná veľmi prehľadne.

Na ľavej strane je zobrazená celá aktuálna databáza súčiastok, značiek a symbolov, roztriedených do jednotlivých skupín a podskupín. Seznam možno mať zobrazený v podobe ikon/obrázkov či menného zoznamu. Medzi nimi možno ľahko preklikávať. Vpravo je potom stĺpec, zobrazujúci okno vlastností a možných volieb aktuálne označeného prvku. Vo stredu okna medzi oboma stĺpcami je kresliaca plocha, na ktorú sa jednotlivé prvky umiestňujú.

Kreslenie schém v ProfiCAD

Umiestňovanie prvkov sa robí tak, že sa v rozbalenej ponuke klikne na príslušný symbol a následne klikne na plochu, kam ho chceme umiestniť. Ak klikneme viackrát, umiestnime symbol viackrát. U každej značky či symbolu možno meniť mnohé parametre, ako pozíciu umiestnenia, názov či text zobrazený vedľa značky aj v databáze použitých súčiastok a pod. Zvlášť dôležité je to v prípade vkladania svoriek v rozvádzači. Tu má však každá svorka prednastavenú možnosť zobrazenia až dvoch popisiek. Jednu možno napríklad použiť pre číslovanie svorky a druhú napr. pre označenie sekcie svoriek. Naviac číslovanie svoriek môže byť aj automatické.

Ďalšou výhodou rôznych špecializovaných elekroCAD softvérov je nejaký zjednodušený režim vzájomného prepojovania elektrických značiek vodičmi. Tu k tomu slúži špeciálna ikona, ktorá na ploche zobrazí „fixu“, s ktorej pomocou sa definuje vodičové prepojenie vývodov značiek. Každá značka má totiž „prípojné“ body, ktoré sa v prípade navolenia režimu prepojovania zobrazia ako výrazné žlté body. U nich je naviac možné zapnúť zobrazenie čísel vývodov. Keď sa na ne symbolom fixy klikne, vodič sa k nim automaticky prichytí a teraz už len myšou ťaháme cestu, kde chceme vodič viesť, či stačí len kliknúť na ďalší žltý prípojný bod druhej komponenty k prepojeniu a vodič si už cestu nájde sám. Obe komponenty sú tak prepojené. Výhodou ďalej je, že ak takto prepojené značky budeme napríklad vzájomne posúvať, automaticky sa predĺži či skráti aj vodič a nedôjde k „rozpojeniu“. Samozrejme, že pri ťahaní vodiča ho možno aj kdekoľvek na ploche ukončiť dvojklikom na požadované miesto ukončenia a čiara sa proste ukončí.

Mimo značiek a symbolov v databáze, možno samozrejme aj čokoľvek nakresliť pomocou ponuky kresliacich nástrojov. Napríklad po kliknutí na ikonu obdĺžnika môžete kresliť obdĺžniky rôznych proporcií a veľkosť definovať buď ťahom myši či číselným zadaním súradníc. Samozrejmosťou je tiež možnosť vkladania textov a popisiek, a to vo dvoch variantoch: Ako typ „Nápis“ alebo typ „Text“. Zde to funguje tak, že možno zvoliť len veľkosť a druh fontu pre celú skupinu textov a nie pre každý text zvlášť, ako to býva obvyklé. Prostě môžete napríklad pre "Nápis" nastaviť fonty Arial 10px a pre "Text" treba Arial 14px a od tejto doby všetky na plochu vložené texty typu "Nápis" budú mať proste veľkosť 10px a všetky texty typu "Text" budú mať veľkosť 14px. Ak však neskôr nastavenie zmeníte, predtým vložené texty zostanú v pôvodnom nastavením a novo vkladané texty už budú aplikovať nastavenie nové. Mimo vyššie uvedeného možno na plochu „prilepiť“ aj pripravené popisované pole.

Ďalšou zaujímavou a užitočnou vlastnosťou, využívanou obvykle skôr u „vyspelejších“ CAD programov, je možnosť rozdelenia schéma (výkresu) do viacerých vrstiev (hladín). Podobne ako napríklad u známeho AutoCADu, potom je možné nakresliť rôzne časti schéma v rôznych vrstvách, čím si otvárame následnú možnosť skrývať (zneviditeľňovať) jednotlivé jeho časti napríklad pre jeho ľahšie čítanie a interpretáciu. Napríklad obrys rozvádzača nakreslíte v jednej hladine, zatiaľ čo elektrozapojenie v hladine druhej, a následne potom máte možnosť zobraziť buď len samotný rozvádzač či len samotné zapojenie.

Mimo využívania výrobcom programu dodanej databázy schématických značiek a symbolov komponent a súčiastok, je možné si docela ľahko vytvoriť aj vlastné špeciálne značky a symboly, či skopírovať a upraviť akýkoľvek z databázy. Aby sa aj nové schématické značky a symboly chovali ako tie v dodanej databáze, teda aby napríklad bolo možné ich spájať vodičmi v k tomu definovaných miestach či sa následne objavovali v prieskumníku súčiastok na v dokumentu, v netlistoch a zozname súčiastok, je nutné použiť s programom dodávaný editor súčiastok.

Program ProfiCAD je veľmi vhodný a dobrý software pre menej náročné kreslenie elektroschémat, elektro a pneumatických rozvodov a systémov. Je jednoduchý na ovládanie, prehľadný a ľahko a rýchlo sa v ňom naučí pracovať aj začiatočník. Nakreslené schéma možno potom samozrejme kompletne uložiť alebo vytlačiť a ak máte ako tlačiareň nainštalovaný prevodník do .pdf (napr. PDFcreator), možno tak schéma samozrejme ukladať aj do PDF.

Alternatívne softvérové riešenia

Pre rodinné domy a menšie objekty sú ideálne programy ako AutoCAD s nadstavbou CADprofi Electrical alebo jeho lacnejšia alternatíva GstarCAD s rovnakou nadstavbou. SchemataCAD je tiež jedným z riešení. EPLAN Electric P8 predstavuje profesionálny ECAD systém pre priemysel, rozvádzače a automatizáciu. Ponúka väzbu na databázy komponentov, automatické generovanie výstupov vrátane kusovníkov a zoznamov káblov. Jeho hlavnou výhodou je vysoká miera automatizácie pri tvorbe dokumentácie. Alternatívou je SEE Electrical Expert, špecializovaný na 2D/3D elektro schémy s podporou pre strojárstvo aj budovy. V tomto prípade je náš tip WSCAD ELECTRIX - moderná ECAD platforma podporujúca elektroinštalácie, rozvádzače, MaR a automatizáciu s funkciami AI. Pre 3D návrh v budovách a koordináciu s ostatnými profesiami sú vhodné BIM nástroje ako DDS-CAD alebo CADKON+ MEP.
