Elektroinštalácia: Komplexný sprievodca návrhom a realizáciou

Elektrická energia je neodmysliteľnou súčasťou našich životov a nároky na ňu neustále rastú. Pri návrhu a realizácii elektroinštalácie v dome či byte je nevyhnutné dodržiavať platné predpisy a normy, ktoré sú uvedené v elektrotechnických normách. Je dôležité zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, ich návrh a realizáciu, môžu vykonávať výlučne odborne spôsobilé osoby.

1. Projekt elektroinštalácie: Srdce každej elektrickej inštalácie

Projekt elektroinštalácie, často nazývaný aj „schéma elektroinštalácie“, je kľúčovým dokumentom, ktorý detailne popisuje všetky aspekty elektrickej siete v budúcom dome či byte. Jeho súčasťou sú technické výkresy, popisy a tabuľky, ktoré definujú:

• Rozloženie elektrických okruhov: Jasne stanovuje usporiadanie okruhov pre osvetlenie, zásuvky a silnoprúdové spotrebiče.
• Umiestnenie všetkých prvkov: Presne určuje pozície vypínačov, zásuviek, svietidiel a iných elektroinštalačných prístrojov.

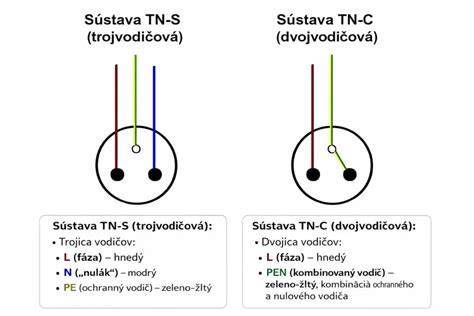

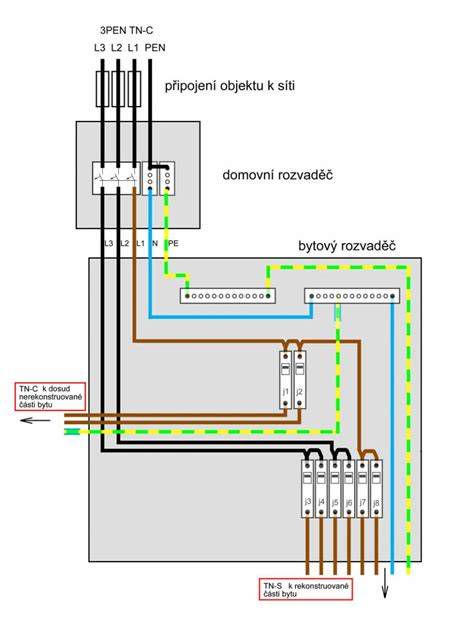

• Konfigurácia rozvodnice: Definuje usporiadanie ističov, prúdových chráničov, zvodičov prepätia a uzemnenia.
• Použitý materiál a jeho parametre: Špecifikuje prierezy káblov, typy ističov a ďalšie technické náležitosti.

2. Štruktúra a význam projektovej dokumentácie

Projektová dokumentácia plní niekoľko zásadných funkcií: zabezpečuje bezpečnosť a súlad s normami, zjednodušuje realizáciu, optimalizuje náklady a uľahčuje budúcu údržbu. Typický projekt sa skladá z pôdorysových výkresov, schémy rozvádzača, jednopólových schém okruhov a tabuliek materiálu (BOM).

Základné delenie schém v odbornej praxi

V profesionálnej elektrotechnickej praxi rozlišujeme tri základné typy schém, ktoré slúžia na rôzne účely:

1. Jednopólové schéma (jednopólák): Schéma zapojenia silových obvodov, ktorá je zjednodušená a prehľadová. Je kľúčová pre údržbu, opravy a revízie.
2. Liniové schéma (liniák): Schéma, z ktorej sa dá vyčítať funkcia zariadenia a podľa ktorej sa zariadenie skúša. Obvody sú radené v linkách (riadkoch), každá má svoje číslo pre odkazy.
3. Zapojovací schéma (drátovačka): Zobrazuje, ako je rozvaděč fyzicky zapojen. Používa sa pri výrobe a dohledávaní chýb, pretože je tu zakreslený každý jednotlivý vodič.

3. Realizácia: Od hrubej montáže po kompletizáciu

Inštalácia elektrických rozvodov sa začína po vypracovaní projektu. Hrubá montáž zahŕňa sekanie drážok, kladenie rúrok na káble a osádzanie krabíc. Pri 4-izbovom byte sa štandardne počíta s minimálne 5 - 7 ističmi pre samostatné okruhy, s dôrazom na oddelenie silových a dátových vedení. Dôležitou súčasťou je aj správna kabeláž (káble CYKY) a inštalácia ochranných prvkov ako prúdové chrániče a zvodiče prepätia.

4. Moderné prvky a smart technológie

Moderné elektroinštalačné práce zahŕňajú aj prípravu pre inteligentné domáce systémy, dátové rozvody (LAN), senzorické osvetlenie, zásuvky s USB výstupom alebo ovládanie cez mobilnú aplikáciu. Tieto prvky zvyšujú komfort, energetickú úsporu a zhodnocujú nehnuteľnosť. Pri plánovaní je vhodné počítať s rezervou príkonu a miestom v rozvádzači pre prípadné fotovoltické systémy či nabíjanie elektromobilov.
