Komplexný sprievodca výberom elektromerového rozvádzača do plota a iných umiestnení

Výber správneho elektromerového rozvádzača je kľúčovým krokom pri realizácii elektrickej prípojky k vášmu domu, chate alebo inému objektu. Tento komponent slúži nielen ako "meracie miesto" pre váš elektromer, ale zároveň predstavuje aj hlavný istič a centrálny bod pre pripojenie celej vašej elektroinštalácie. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako ''meracie miesto'' a ''hlavný istiaci bod''. Vzhľadom na jeho dôležitosť a zodpovednosť, ktorú so sebou nesie, je nevyhnutné pristupovať k jeho výberu s náležitou starostlivosťou a informovanosťou.

Proces výberu nie je len o estetike či cene, ale predovšetkým o dodržaní prísnych technických noriem, pripájacích podmienok konkrétnej distribučnej spoločnosti a zabezpečení bezpečnej a spoľahlivej prevádzky vašej elektrickej siete. Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite.

Základy: Čo je elektromerový rozvádzač a prečo je dôležitý?

Elektromerový rozvádzač, často označovaný aj ako "skriňa na elektromer" alebo "meracia skrinka", je špecializovaná elektrická skriňa navrhnutá na bezpečné a funkčné umiestnenie elektromera, hlavného ističa a ďalšieho potrebného elektroinštalačného materiálu. Jeho hlavnou úlohou je zabezpečiť presné meranie spotreby elektrickej energie a zároveň poskytnúť prvotnú ochranu celej inštalácie pred prepätím a preťažením pomocou hlavného ističa.

Základné funkcie elektromerového rozvádzača zahŕňajú:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie. V prípade poruchy alebo preťaženia siete istič automaticky preruší dodávku elektriny.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a spĺňať špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite. Dôležité je tiež, že po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Pos*ať sa tam môže fakt veľa vecí, takže nie je dobrý nápad to riskovať a zbúchať si „elektrickú skrinku na hodiny“ takpovediac na kolene.

Výber podľa distribučnej oblasti: Kľúč k súladu s normami

Jedným z najdôležitejších kritérií pri výbere elektromerového rozvádzača je jeho kompatibilita s distribučnou spoločnosťou vo vašej lokalite. Na Slovensku pôsobí niekoľko distribučných spoločností, pričom každá z nich má svoje vlastné technické pripájacie podmienky a špecifické požiadavky na usporiadanie a zapojenie elektromerových rozvádzačov. Toto je najdôležitejší parameter. Ako si vybrať podľa distribučnej oblasti?

Dôležité je si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad Západoslovenská energetika, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť. Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači, no od roku 2025 sú oficiálne zakázané.

Pri výbere sa preto riaďte nasledujúcimi odporúčaniami:

• Identifikujte svoju distribučnú oblasť: Musíte si zistiť, aká distribučná spoločnosť u vás (tj. vo vašej lokalite) pôsobí.
• Vyberte rozvádzač certifikovaný pre danú oblasť: Na trhu nájdete rozvádzače označené ako "pre ZSD", "pre VSD" alebo "pre SSD". Pre Západoslovenskú distribučnú (ZSD) a Východoslovenskú distribučnú (VSD) sú k dispozícii modely, ktoré spĺňajú tzv. "spoločné technické pripájacie podmienky". Pre oblasť Stredoslovenskej distribučnej (SSD) sú tiež dostupné špecifické certifikované rozvádzače.
• Preštudujte si technické pripájacie podmienky: V niektorých prípadoch môže byť potrebné poznať špecifické požiadavky distribučnej spoločnosti na vnútorné usporiadanie a zapojenie rozvádzača.

Niektorí výrobcovia, ako napríklad HASMA, ponúkajú elektromerové rozvádzače certifikované priamo pre konkrétne distribučné oblasti, čo vám uľahčí výber a zabezpečí súlad s predpismi. Hľadáte certifikovaný elektromerový rozvádzač HASMA schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD)? Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia. Vyberte si rozvádzač pre vašu distribučnú oblasť pomocou filtrov!

Typy montáže: Kde bude váš rozvádzač umiestnený a ako ho upevniť?

Umiestnenie elektromerového rozvádzača je rovnako dôležité ako jeho typ a musí byť odsúhlasené distribučnou spoločnosťou, zvyčajne v rámci schváleného projektu elektrickej prípojky. Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Elektromerové rozvádzače sa umiestňujú na hranicu pozemku, podľa typu montáže ich máme rozdelené na zapustenie (vhodné do steny), pilierové (určené pre montáž do zeme), nástenné a s montážou na múrik. V prvom kroku vychádzajte z podmienok pripojenia a projektu.

Nástenné elektromerové rozvádzače

Tieto rozvádzače sú určené na montáž na povrch steny. Sú vhodné tam, kde je možnosť pripevnenia na pevnú konštrukciu v súlade s požiadavkami distribučnej spoločnosti. Certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025) je príkladom takého riešenia. Certifikovaný nástenný rozvádzač (šírka 26 cm) pre ZSD a VSD (norma 2025) je jednotarifný (1T), FVE ready s povinným vypínačom, má UV ochranu a plné dvere. Certifikovaný jednofázový elektromerový rozvádzač (1F) pre oblasť Stredoslovenská distribučná (SSD) je nástenné prevedenie (P L) pre jednotarifné meranie. Certifikovaný jednofázový rozvádzač (1F) pre ZSD a VSD (norma 2025) je nástenný a má kompaktný rozmer (26x40 cm). Sú vhodné vtedy, keď sa rozvádzač montuje na fasádu, do výklenku alebo do plota.

Zapustené (pod omietku) elektromerové rozvádzače a montáž do plota/múrika

Tieto rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú stavebné úpravy, ale poskytujú elegantnejší vzhľad a lepšiu ochranu. Sú ideálne pre moderné stavby alebo rekonštrukcie. Často sa pre ne využíva zamurovanie do steny objektu, pričom stena musí byť na hranici pozemku, napríklad plotový múrik. Elektromerový rozvádzač trojfázový jednotarif E1R pre 1 elektromer je vhodný aj pre uchytenie na omietku, na plot, zamurovanie do plota alebo pod omietku. Tento typ môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota. Certifikovaný zapustený rozvádzač (Z L) pre oblasť Stredoslovenská distribučná (SSD) je určený na zamurovanie, pre jednotarifné meranie (1T). Certifikovaný elektromerový rozvádzač (skriňa) pre oblasť Stredoslovenská distribučná (SSD) je určený pre montáž do výklenku (murovaného plota) alebo na stenu. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Certifikovaný zapustený rozvádzač pre ZSD a VSD (norma 2025) je určený na zamurovanie. Pripravený je pre fotovoltiku (FVE) a dvojtarif (2T), obsahuje povinný vypínač na vývode. Certifikovaný elektromerový rozvádzač (skriňa) pre oblasť Stredoslovenská distribučná (SSD) je určený pre zapustenú montáž (do fasády/múru) s krycím rámikom.

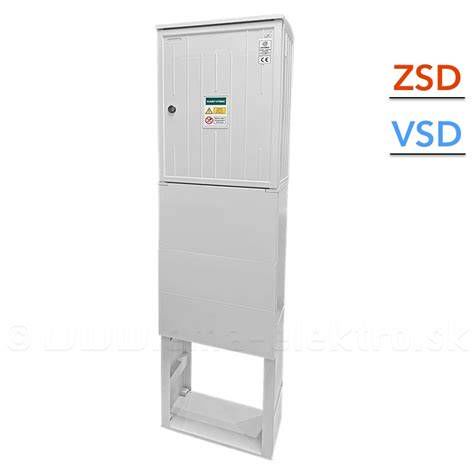

Pilierové a do zeme zahrabávané elektromerové rozvádzače

Pilierové elektromerové rozvádzače sú špeciálne navrhnuté na montáž do zeme. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu. Sú vhodné pre miesta, kde nie je možné použiť iné typy montáže, alebo kde sa plánuje osadenie priamo do terénu. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Elektromerové rozvádzače so spodným dielom sú určené na zahrabanie priamo do zeme - bez betónovania. Pilierový elektromerový rozvádzač, ktorý môžete zahrabať do zeme bez betónovania (nie je teda určený na zamurovanie či pripevnenie na stenu) je vybavený podstavcom s otvormi, takže ho môžete ukotviť do betónu. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery. Sú vhodné tam, kde je rozvádzač riešený ako samostatný stĺpik. Veľmi častým príkladom je hranica pozemku. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025) je pripravený pre fotovoltiku (FVE) a dvojtarif, obsahuje povinný vypínací prvok na vývode. Certifikovaný pilierový rozvádzač (šírka 26 cm) pre ZSD a VSD (norma 2025) je jednotarifný (1T), FVE ready s povinným vypínačom, má UV ochranu a plné dvere. Certifikovaný pilierový elektromerový rozvádzač pre oblasť Stredoslovenská distribučná (SSD) je určený pre trojfázové dvojtarifné meranie s prípravou pre HDO.

Počet fáz a taríf: Prispôsobenie vašim potrebám

Ďalším kľúčovým faktorom pri výbere elektromerového rozvádzača je počet fáz a potreba dvojtarifného merania. Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Od toho totiž závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač.

Jednofázové vs. trojfázové pripojenie

• Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Hodí sa pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod.
• Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.

Jednotarifné vs. dvojtarifné meranie

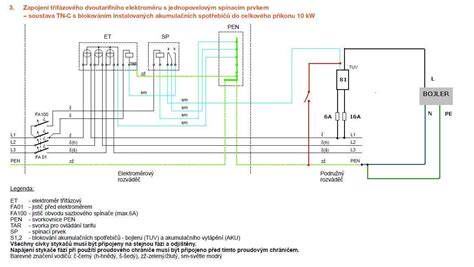

Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO).

• Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov. Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
• Dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Túto možnosť budete potrebovať, ak sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Lacnejšiu elektrinu v nízkej sadzbe zase nemusíte využiť iba na vykurovanie. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie (elektrické kotly, tepelné čerpadlá, podlahové vykurovanie), nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom. Elektromerové rozvádzače pre 1 elektromer od slovenského výrobcu SEZ Krompachy pre oblasť Stredného a Východného Slovenska umožňujú iba jednotarifné meranie - nie sú teda vhodné tam, kde chcete používať lacnejší nočný prúd, napr. na vykurovanie či nabíjanie elektroauta. Trojfázové elektromerové rozvádzače pre 1 elektromer od slovenského výrobcu SEZ Krompachy sú pripravené na dvojtarifné meranie, vďaka čomu môžete využívať elektrické vykurovanie lacnejším nočným prúdom (prípadne ním nabíjať elektrické auto). Najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom.

Elektromerový rozvádzač pre viacero elektromerov

Existuje totiž aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Pri viacerých odberných miestach sa používa prevedenie pre 2, 3, 4 a viac elektromerov. Certifikovaný rozvádzač pre 2 odberateľov (2x) podľa noriem ZSD/VSD 2025 je jednotarifný (1T), zapustená verzia (Z53). Certifikovaný rozvádzač pre 2 odberateľov (2x) podľa noriem ZSD/VSD 2025 je zapustená verzia (Z53) na zamurovanie. Dvojelektromerový rozvádzač SEZ RED3i (VSD) je ideálny pre dvojdomy či dve odberné miesta pri sebe s elektrickým vykurovaním.

Materiál a odolnosť

Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom). Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Ide o veľmi odolný materiál, ktorý vydrží aj krupobitie 🏆.

Jednou z nevýhod plastových skriniek môže byť, že po niekoľkých rokoch vystavenia priamemu slnečnému žiareniu sa na ich povrchu môžu objaviť tmavšie škvrny. Na materiáli sa časom objavia tmavé škvrny od slnečného žiarenia, tie však nemajú vplyv na jeho odolnosť. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. Dôležité však je, že tieto zmeny vzhľadu nemajú vplyv na pevnosť a funkčnosť materiálu. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.

Bezpečnosť na prvom mieste: Hlavný istič a plombovanie

Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Elektromerový rozvádzač neobsahuje hlavný istič, takže ho nezabudnite dokúpiť. Hlavný istič musíte dokúpiť zvlášť… a pozor na max. prúd. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny. Táto hodnota závisí od typu vašej prípojky a predpokladaného maximálneho odberu elektriny. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Dôležité je aj dimenzovanie na prúd a vodiče. Pri výbere konkrétneho elektromerového rozvádzača v našom e-shope si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Ten si vyberiete priamo na stránke konkrétneho elektromerového rozvádzača. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Hlavný istič musí byť plombovateľný vo vypnutom stave.

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.

Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi. Zo stĺpa so vzdušným vedením (drôty vo vzduchu) vedie kábel k prípojkovej skrinke pripevnenej na stĺpe. Certifikovaná prípojková skrinka (SPP) je určená na montáž na elektrický stĺp a zaisťuje istenie odbočky k rodinnému domu.

Dôležité upozornenie: Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do elektromera a hlavného ističa nezasahujte, pretože vás to môže nepríjemne kopnúť a dokonca zabiť.

Praktické porovnanie a výber

Na trhu existuje široká ponuka elektromerových rozvádzačov od rôznych výrobcov, ako sú SFOS, SEZ Krompachy, HASMA, ETI, Eaton a ďalší. Pri porovnávaní konkrétnych modelov sa zamerajte na nasledujúce parametre:

• Výrobca a oblasť pôsobnosti: Uistite sa, že rozvádzač je určený pre vašu distribučnú oblasť.
• Typ montáže: Zvoľte vhodný typ podľa vašich podmienok.
• Počet fáz a taríf: Vyberte konfiguráciu, ktorá zodpovedá vašim potrebám.
• Maximálny počet elektromerov: Ak potrebujete viacero meracích bodov.
• Maximálny prúd ističa: Skontrolujte kompatibilitu s vaším hlavným ističom.
• Rozmery: Zohľadnite priestorové možnosti. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.
• Materiál a odolnosť: Plastové rozvádzače sú bežné a odolné.
• Cena: Porovnajte ponuky, ale nezabúdajte na kvalitu a súlad s normami.

V tabuľkách nižšie nájdete prehľad niektorých populárnych typov elektromerových rozvádzačov na slovenskom trhu, ktoré vám môžu pomôcť pri rozhodovaní. Tieto prehľady sú orientačné a vždy je potrebné si overiť aktuálne parametre a dostupnosť u konkrétneho predajcu.

Tabuľka 1: Porovnanie vybraných elektromerových rozvádzačov pre montáž na stenu, do steny alebo do plota

Tabuľka 2: Porovnanie vybraných pilierových elektromerových rozvádzačov (na zahrabanie do zeme)
