Elektromerové rozvádzače predstavujú kľúčový prvok každej elektroinštalácie, slúžiaci na bezpečné a organizované uloženie elektromera, hlavného ističa a ďalšieho potrebného príslušenstva. Ich správny výber a inštalácia sú nevyhnutné pre spoľahlivú distribúciu elektrickej energie a ochranu elektrickej siete.
Typy a Umiestnenie Elektromerových Rozvádzačov
Elektromerové rozvádzače sa štandardne umiestňujú na hranicu pozemku, aby bol zabezpečený ľahký prístup pre odber a údržbu. Podľa typu montáže ich máme rozdelené na niekoľko základných kategórií, ktoré sa prispôsobujú rôznym stavebným a terénnym podmienkam.
- Zapustené rozvádzače: Vhodné do steny, kde neprekážajú a sú esteticky integrované do fasády alebo múru.

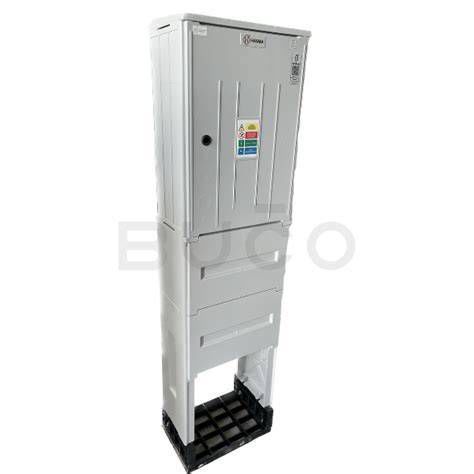

- Pilierové rozvádzače: Určené pre montáž do zeme, ideálne pre pozemky bez existujúcej stavby alebo s potrebou samostatne stojaceho riešenia. Dostupné sú aj v prevedení pre osadenie na betónový základ alebo ako samostatne stojaci pilierový rozvádzač.
- Nástenné rozvádzače: Montujú sa priamo na povrch steny, sú praktickým riešením pre rýchlu inštaláciu.
- Rozvádzače s montážou na múrik: Kombinujú výhody nástenných rozvádzačov s prispôsobením pre nízke oporné múriky.
Na Slovensku sú rozvádzače vyrábané pre všetky distribučné spoločnosti - ZSDIS, SSD a VSD, pričom správny variant je možné vybrať z ponuky podľa požiadaviek konkrétneho dodávateľa energií. Štandardné rozmery základnej verzie rozvádzača sú šírka 600 mm, výška 600 mm a hĺbka 245 mm.
Konštrukcia a Vybavenie Rozvádzača

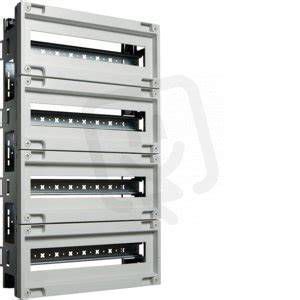

Moderné elektromerové rozvádzače sú navrhnuté s dôrazom na modularitu a bezpečnosť. Rozvádzače s dodatočným priestorom pre ističe disponujú prídavným priestorom pre osadenie istiacich prvkov a iných prístrojov, ako sú chrániče, stykače a podobne. V pravej časti rozvádzača, v neplombovanej časti, sú osadené tri DIN lišty. Tieto lišty sú zakrytované krycím plastom s predvyrezanými otvormi, ktoré je možné vylomiť podľa potreby a počtu požadovaných prvkov pre umiestnenie v rozvádzači. Po osadení elektromera a pripojení prívodného a napájacieho kábla je rozvádzač pripravený na použitie. Samozrejmosťou pri dodaní rozvádzača je vyhlásenie o zhode a certifikát o kusovej skúške, ktoré potvrdzujú jeho kvalitu a bezpečnosť.
Modifikácie Rozvádzačov
Pre špecifické požiadavky elektrických inštalácií sú dostupné aj modifikácie elektromerových rozvádzačov. Napríklad, ak potrebujete elektromerový rozvádzač do 40A TN-C, vyberte príslušnú modifikáciu. Rovnako je v ponuke aj MODIFIKÁCIA ELEKTROMER.ROZVÁDZAČ DO 2x40A TN-C pre inštalácie s vyššími nárokmi. Ku týmto modifikáciám je dôležité vybrať požadovaný typ ističa, aby celá sústava fungovala efektívne a bezpečne.
Ističe: Srdce Elektrickej Ochrany
Ističe sú nevyhnutné ochranné prvky v každej elektrickej sieti, chrániace obvody pred preťažením a skratom. Ich úlohou je automaticky prerušiť tok prúdu v prípade poruchy, čím zabraňujú poškodeniu zariadení a predchádzajú nebezpečným situáciám. V kontexte elektromerových rozvádzačov sa často stretávame s ističmi s charakteristikou B, ktoré sú vhodné pre ochranu obvodov s bežnými spotrebičmi a menším rozbehovým prúdom.
Charakteristika B ističov
Ističe s charakteristikou B sú navrhnuté tak, aby vypínali pri preťažení a skrate v relatívne krátkom čase, ale zároveň boli tolerantné k bežným nárazovým prúdom pri zapínaní rezistívnych záťaží. Sú ideálne pre ochranu svetelných obvodov, zásuvkových obvodov v domácnostiach a iných aplikácií, kde sa neočakávajú vysoké nárazové prúdy, ako napríklad pri motoroch.
Nižšie uvádzame prehľad rôznych typov ističov s charakteristikou B, ktoré sú bežne dostupné:
| Typ ističa | Charakteristika | Menovitý prúd | Vypínacia schopnosť | Počet pólov | Dodatočné informácie |
|---|---|---|---|---|---|
| Istič PR61B 25 | B | 25A | 10kA | Jednopólový | |
| Istič PR63B 20 | B | 20A | 10kA | Trojpólový | |
| Istič PR63B 25 | B | 25A | 10kA | Trojpólový | |
| Istič PR63B 50 | B | 50A | 10kA | Trojpólový | |
| Istič PR63B 63 | B | 63A | 10kA | Trojpólový | |
| 1-pólový istič série xPole PL6 (286516) | B | 2A | 6kA | 1-pólový | So signalizáciou stavu kontaktov a DIN montážou |
| 1-pólový istič série xPole PL6 (286523) | B | 25A | 6kA | 1-pólový | So signalizáciou stavu kontaktov a DIN montážou |
| 1-pólový istič série xPole PL6 (286522) | B | 20A | 6kA | 1-pólový | So signalizáciou stavu kontaktov a DIN montážou |
Okrem ističov s charakteristikou B sú dostupné aj ističe s charakteristikou C, napríklad jednopólový istič s menovitým prúdom 16 A a charakteristikou C alebo jednopólový istič s menovitým prúdom 10 A a charakteristikou C. Tieto sú vhodné pre ochranu obvodov s vyššími rozbehovými prúdmi, typicky pre elektromotory a iné induktívne záťaže.
Niektoré ističe, ako napríklad 1-pólový istič série xPole PL6, obsahujú signalizáciu stavu kontaktov a sú určené pre DIN montáž, čo uľahčuje ich inštaláciu a monitorovanie v rozvádzači.
Electricians don't want you to know about this! Connect the light switch in 2 minutes!
Príslušenstvo pre Elektromerové Rozvádzače

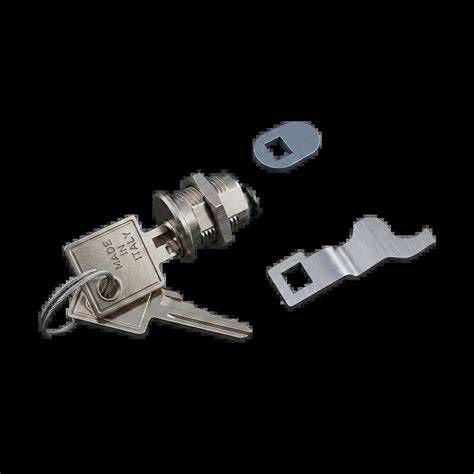

K správnemu fungovaniu a zabezpečeniu elektromerového rozvádzača neodmysliteľne patrí aj príslušenstvo. Pre bezpečné uzamknutie skrine slúži napríklad jazýčkový jednobodový zámok LTK-47. K nemu je dostupný aj náhradný plastový kľúč pre vložku 6x6 so štvorcovou dierou, ktorý je kompatibilný s LTK-47 a inými vložkami s rovnakým štandardom.
