Elektromerové rozvádzače slúžia na uloženie elektromera, hlavného ističa a ďalšieho príslušenstva. Sú kľúčovým prvkom elektrickej prípojky, slúžiacim ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite.
Umiestnenie a Typy Elektromerových Rozvádzačov

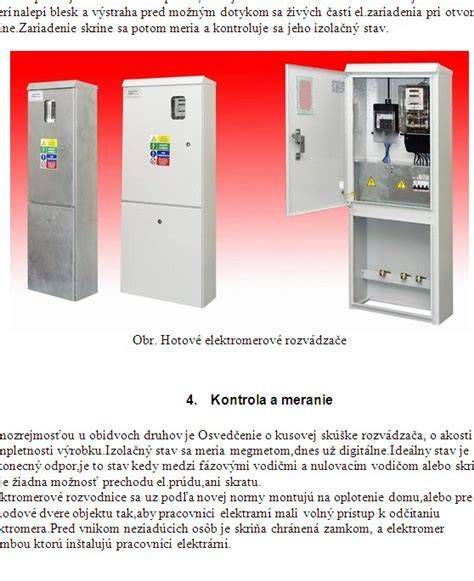

Elektromerové rozvádzače sa umiestňujú na hranicu pozemku. Podľa typu montáže ich máme rozdelené na:
- Zapustené: Vhodné do steny alebo určené na zamurovanie.
- Pilierové: Určené pre montáž do zeme a často obsahujú zemný diel s káblovým priestorom.
- Nástenné: Pre montáž na stenu alebo do múrika.
Existujú rôzne certifikované prevedenia pre špecifické distribučné oblasti, napríklad certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025) alebo certifikovaný pilierový elektromerový rozvádzač pre oblasť Stredoslovenská distribučná (SSD).
Kľúčové Komponenty a Funkcie Rozvádzača

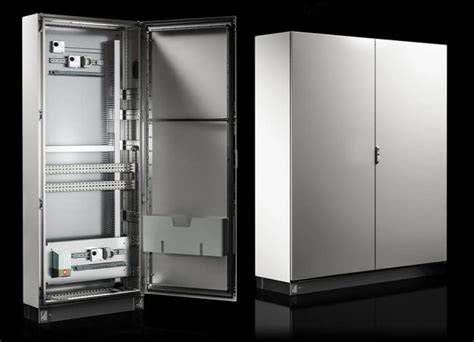

Vnútorná štruktúra elektromerového rozvádzača je starostlivo navrhnutá pre bezpečnú a efektívnu prevádzku. Rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný.
Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribučná spoločnosť. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Hlavný istič nie je štandardne dodávaný, jeho montáž je len na prianie zákazníka. Meraná aj nemeraná časť je riadne zakrytovaná, pričom meraná časť je upevnená skrutkami na zaplombovanie.
Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.
Uzemnenie Elektromerového Rozvádzača Ohybným Drôtom
Správne uzemnenie je neoddeliteľnou súčasťou bezpečnej inštalácie elektromerového rozvádzača. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, prípadne kompletný adaptér pre uzemnenie rozvádzača. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Tento adaptér pre uzemnenie je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.
Elektrická instalace - Elektroměrový rozvaděč (pilíř)
Technické Parametre a Príklad Produktu
Elektromerové rozvádzače sa líšia svojimi parametrami, aby vyhovovali rôznym požiadavkám. Ako príklad si môžeme pozrieť špecifikácie 2-tarifného pilierového rozvádzača so zásuvkami a zemným dielom, označeného ako E2RP/F+Z+ZD 32A:
| Parameter | Hodnota (E2RP/F+Z+ZD 32A) |
|---|---|
| Menovité napätie | 400 V |
| Menovitý prúd | do 40 A; (63; 80 A - na požiadanie) |
| Frekvencia | 50 Hz |
| Počet elektromerov | 1 |
| Počet fáz | 3 |
| Tarifa | Dvojtarifný |
| Výplet z vodiča CY | 40 A - 6mm2; (63 A - 10 mm2) |
| Sústava | TN-C-S |
| Materiál | UV odolný tvrdený polyester plnený skleným vláknom |
| Hĺbka skrine | 245mm |
| Osadené zásuvky | 400V/32A/5P, 230V/16A |
Maximálny prierez vodiča na prívode a vývode je do 25 mm2 (svorky pre väčší prierez sú osádzané podľa individuálnej potreby). Elektromerový rozvádzač E2RP/F+Z+ZD 32A je prevedenie rozvádzača s pilierom a zemným dielom s káblovým priestorom, ktorý je určený pre zahrabanie do výkopu. Zásuvky zabudované zo zadnej strany rozvádzača sú chránené uzamykateľnými dvierkami. Výhodou zásuviek je, že sú osadené vo vnútri rozvádzača a nie na jeho stene. To zaručuje ochranu pred vlhkom a inými vonkajšími vplyvmi. K elektromerovému rozvádzaču je priložené osvedčenie o kusovej skúške, vyhlásenie o zhode a plastový kľúč k otvoreniu štvorhranného zámku rozvádzača, ktorý je štandardne jeho súčasťou.
Voľba a Certifikácia Podľa Distribučnej Oblasti
Je dôležité zvoliť certifikovaný elektromerový rozvádzač schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD). Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia. Ako si vybrať podľa distribučnej oblasti je najdôležitejší parameter. Pre ZSD a VSD modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná). Príkladom je certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025), pripravený pre fotovoltiku (FVE) a dvojtarif, ktorý obsahuje povinný vypínací prvok na vývode. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.
Dôležité Upozornenie a Nástroje pre Inštaláciu
Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať "len kvalifikovaný elektrotechnik"! Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
