Hlavný Vypínač: Rozdiely, Použitie a Význam Trojpólových a Štvorpólových Typov

Elektrická inštalácia v modernom byte či dome je komplexný systém, ktorého bezpečná a spoľahlivá prevádzka závisí od správneho výberu a inštalácie jednotlivých komponentov. Jedným z kľúčových prvkov, ktorý zabezpečuje nielen funkčnosť, ale predovšetkým bezpečnosť, je hlavný vypínač. Jeho úloha je často podceňovaná, no v prípade núdze alebo pri potrebe údržby sa stáva nepostrádateľným.

Hlavný vypínač je základnou súčasťou každého elektrického systému a hrá kľúčovú úlohu pri zabezpečení bezpečnosti a efektívnosti. Tento článok sa podrobne venuje problematike hlavných vypínačov, ich typom, parametrom a dôležitosti správneho výberu, s dôrazom na rozdiel medzi trojpólovými a štvorpólovými variantmi a ich praktickým využitím.

Čo je hlavný vypínač a aký je jeho účel?

Hlavný vypínač, nazývaný aj hlavný odpojovač záťaže alebo modulárny vypínač, je elektroinštalačný prvok, ktorý slúži na ručné a bezpečné odpojenie celej elektrickej inštalácie alebo jej definovanej časti od elektrickej siete. Jeho primárnou funkciou je zabezpečiť viditeľné a galvanické oddelenie obvodu, čím umožňuje bezpečné vykonávanie údržby, opráv alebo reagovanie na mimoriadne situácie.

V praxi to znamená, že ak potrebujete napríklad vymeniť žiarovku, zásuvku, vypínač, alebo vykonať akúkoľvek inú prácu na elektroinštalácii, hlavný vypínač vám umožní bezpečne odpojiť napájanie bez nutnosti siahať na jednotlivé ističe alebo chodiť k elektromeru. Toto je obzvlášť dôležité v situáciách, keď je potrebné zabezpečiť, aby sa napájanie nemohlo náhodne obnoviť, čo je kľúčové pri procesoch ako Lockout/Tagout (LOTO), kde sa páčka vypínača môže aj uzamknúť. Hlavné vypínače sa používajú ako hlavné odpojovače v rozvádzačoch a rozvodných skrinkách, ako aj pri strojoch, systémoch a výrobných linkách.

Hlavný vypínač verzus istič: Kľúčové rozdiely

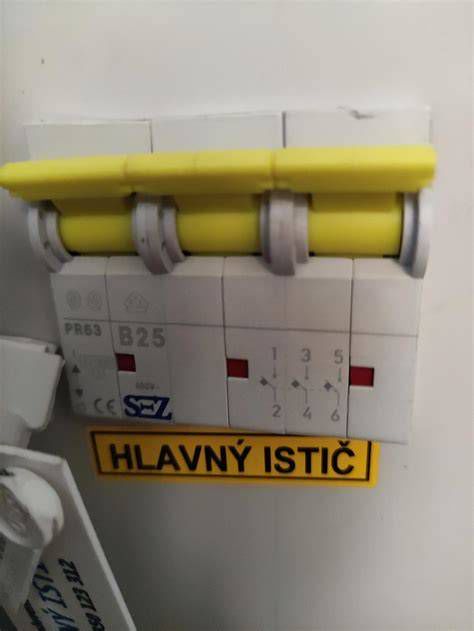

Je dôležité pochopiť rozdiel medzi hlavným vypínačom a ističom. Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek. Na rozdiel od ističa, ktorý reaguje automaticky pri prekročení menovitého prúdu alebo pri skrate, hlavný vypínač funguje výlučne na manuálne ovládanie. Jeho úloha je odpojiť prúd, nie ho obmedziť pri preťažení.

⚠️ Zapamätajte si: Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec.

Toto tvrdenie zdôrazňuje esenciálny rozdiel: zatiaľ čo istič je aktívnym bezpečnostným prvkom, ktorý monitoruje prúd a reaguje na anomálie, hlavný vypínač je pasívnym prvkom pre manuálne ovládanie. Používanie ističa ako hlavného vypínača nie je len o vypnutí napájania, ale aj o bezpečnosti a ochrane a jednoduché ovládanie vášho elektrického systému. V prípadoch, keď sa funkcia hlavného vypínača kombinuje s funkciou ističa (napr. v jednom puzdre), je to špecifický hybridný prístroj, ale základná funkcia hlavného vypínača - manuálne odpojenie - zostáva zachovaná.

Často sa stretávame s názorom: „Veď tam dám istič a mám hlavný vypínač vybavený…“. Áno, aj istič môže plniť úlohu hlavného vypínača, ale nie je to dobrý nápad - častým vypínaním zbytočne opotrebujete jeho mechanizmus, ktorého hlavnou úlohou je ochrana pred požiarom a úrazom. Napríklad v dome máte hlavný istič 25 A (najčastejšia hodnota v domoch) v elektromerovom rozvádzači. Ten rozvádzač potrebujete občas celý vypnúť bez toho, aby ste museli chodiť k elektromerovému rozvádzaču. Keby ste osadili do domového rozvádzača ďalší 25 A istič, pri nadprúde či skrate by vypínal spolu s hlavným ističom v elektromerovom rozvádzači, takže by ste aj tak museli nahadzovať oba. 16 A istič na celý rozvádzač kvôli selektivite (tj. zabráneniu vypnutia hlavného ističa) by zas mohol byť príliš slabý. Preto je dôležité mať samostatný hlavný vypínač.

Prečo je hlavný vypínač kľúčový v rozvádzači?

Viete, prečo je dobré mať modulárny hlavný vypínač v rozvádzači, nielen istič na chodbe či pri elektromeri? Hlavným dôvodom je bezpečnosť. Hlavný vypínač v rozvádzači prináša dve kľúčové výhody:

• Bezpečnosť pri údržbe: Umožňuje jednoduché a bezpečné odpojenie celej inštalácie pri akýchkoľvek prácach. V prípade problémov nemusíte premýšľať, ktorý istič vypnúť. Toto je nevyhnutné pre ochranu pred úrazom elektrickým prúdom.
• Servisovateľnosť: Ak potrebujete vymeniť žiarovku, vypínač alebo zásuvku, vypnete hlavný vypínač a odpojíte všetko. Nemusíte premýšľať a tŕpnuť, či vás „nekopne“.
• Núdzové odpojenie: V prípade požiaru, závažnej poruchy alebo inej mimoriadnej udalosti je hlavný vypínač najrýchlejším spôsobom, ako odpojiť napájanie celého bytu.
• Jednoduché ovládanie: V porovnaní s hľadaním a vypínaním jednotlivých ističov, jeden hlavný vypínač je oveľa intuitívnejší a rýchlejší na použitie.
• Možnosť plombovania: V niektorých prípadoch môže byť hlavný vypínač plombovateľný, čo zabraňuje neoprávnenému zásahu.

V kanceláriách alebo malých obchodoch istič uľahčuje údržbu, pretože elektrikári môžu všetko vypnúť jedným spínačom a keď je pripojených viacero obvodov, vypne ich všetky naraz, namiesto toho, aby sa museli zaoberať samostatnými poistkami. Je tiež praktický na miestach s častými zmenami napájania, ako sú kuchyne alebo dielne s ťažkými spotrebičmi. V takýchto prostrediach oceníte aj to, že istič môžete po vypnutí jednoducho resetovať, namiesto toho, aby ste museli čokoľvek vymieňať, čím šetríte čas aj námahu.

Typy a parametre hlavných vypínačov

Pri výbere hlavného vypínača je potrebné zohľadniť niekoľko kľúčových parametrov, ktoré určujú jeho vhodnosť pre konkrétnu aplikáciu.

Menovitý prúd a počet pólov

Menovitý prúd (udávaný v Ampéroch, A) je jedným z najdôležitejších parametrov. Vyjadruje maximálny trvalý prúd, ktorý môže vypínačom bezpečne pretekať. Pre bytové rozvádzače a 1-fázové inštalácie sa bežne používajú vypínače s menovitým prúdom 25 A, 32 A alebo 40 A. V domoch s vyššou spotrebou alebo pri 3-fázových inštaláciách môžu byť potrebné silnejšie vypínače, napríklad 63 A.

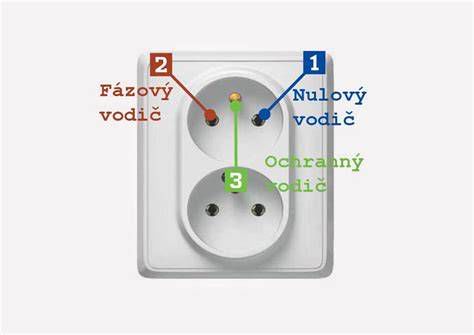

Počet pólov (alebo fáz) udáva, koľko vodičov dokáže vypínač súčasne odpojiť:

• Jednopólový (1P): Vypína iba fázový vodič (L). Používa sa pre jednofázové obvody.
• Dvojpólový (2P): Vypína fázový (L) a neutrálny (N) vodič. Používa sa pre jednofázové obvody, kde je potrebné odpojiť oba vodiče.
• Trojpólový (3P): Vypína tri fázové vodiče (L1, L2, L3). Používa sa pre 3-fázové obvody.
• Štvorpólový (4P): Vypína tri fázové vodiče (L1, L2, L3) a neutrálny vodič (N). Používa sa pre 3-fázové obvody s potrebou odpojenia neutrálneho vodiča.

Dôležitou otázkou je aj dostupnosť 3-fázových vypínačov s malou šírkou. Existujú užšie varianty, napríklad 1-modulové (13 mm) alebo 2-modulové (36 mm) vypínače, ktoré môžu byť riešením v preplnených rozvádzačoch. Napríklad, spomínaný vypínač Eaton IS-32/3 má šírku 3 moduly (52,5 mm). Noark ako jeden z mála výrobcov ponúka aj extra úzke ističe so šírkou iba 13 mm namiesto štandardných 18 mm, čo naznačuje trend smerom k miniaturizácii.

Vypínacia schopnosť a kategória použitia

Vypínacia schopnosť (udávaná v kA) vyjadruje maximálny skratový prúd, pri ktorom sa istič alebo vypínač dokáže bezpečne vypnúť. V domových inštaláciách sa bežne používajú ističe so 6 kA vypínacou schopnosťou (tj. 6 000 A). Pre hlavné vypínače, ktoré nie sú primárne určené na ochranu pred skratom, je táto hodnota menej kritická, ale stále dôležitá v kontexte celkovej bezpečnosti systému. Kategória použitia (napr. AC-22A, AC-23A) definuje, na aký typ záťaže je vypínač určený. Kategória AC-23A je napríklad vhodná pre spínanie motorov a iných záťaží s vyššími rozbehovými prúdmi.

Typy montáže a vyhotovenia

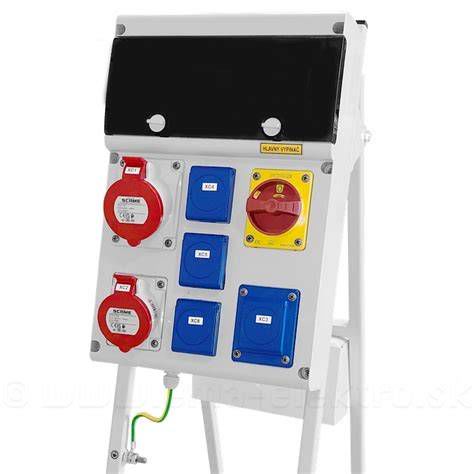

Hlavné vypínače sa najčastejšie montujú na DIN lištu (TH35) v rozvádzači. Existujú však aj iné typy, napríklad robustnejšie vypínače pre povrchovú montáž. Hlavný vypínač môže mať viacero podôb. V spoločnosti Hilpress rozlišujeme hlavné vypínače s krytom a bez krytu. V týchto spínačoch je fyzický kryt alebo ochrana, ktorú poskytuje kryt, inštalované, aby chránili pred vonkajším vplyvom, ako je prach, vlhkosť alebo mechanické poškodenie. Taktiež chránia pred náhodným kontaktom alebo neoprávneným prístupom k hlavnému vypínaču. Niektoré riešenia zahŕňajú aj zvukovú izoláciu na zníženie hluku, ktorý sa môže vyskytnúť pri prevádzke hlavného vypínača, čím sa predchádza poškodeniu.

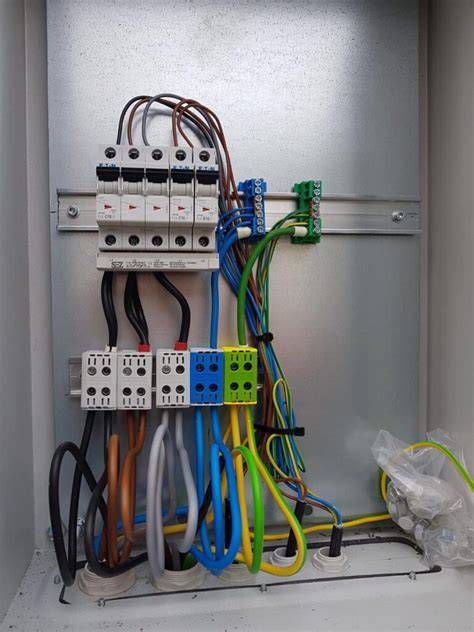

Mnoho moderných hlavných vypínačov je navrhnutých pre ľahké a rýchle uchytenie na DIN lištu, čo zjednodušuje ich inštaláciu do rozvádzačov. Pre zložitejšie inštalácie, ktoré nie sú domové, je možné, že nemusíte ističe či prúdové chrániče jednotlivých okruhov prepájať s hlavným vypínačom vodičmi. Toto je skôr výsada známych značiek.

Výber správneho hlavného vypínača

Dôležité faktory pri výbere

Výber správneho ističa ako hlavného vypínača nie je len o výbere akéhokoľvek ističa, pretože existuje niekoľko kľúčových bodov, ktoré je potrebné skontrolovať, aby bol bezpečný a efektívny. Pri výbere hlavného vypínača je dôležité zohľadniť niekoľko faktorov:

• Typ siete: Jednofázová alebo trojfázová.
• Maximálny odber prúdu: Určuje potrebný menovitý prúd vypínača. Prvým je menovitý prúd, pretože ukazuje maximálny prúd, ktorý dokáže chránič zvládnuť pred vypnutím, a ak je príliš nízky, môže sa počas bežného používania vypnúť. Ale ak je príliš vysoká, neochráni vašu kabeláž a spotrebiče, preto je dôležité prispôsobiť ju celkovému zaťaženiu.
• Dostupný priestor v rozvádzači: Ovplyvňuje výber šírky vypínača (počet modulov).
• Značka a spoľahlivosť: Odporúča sa voliť overené značky s dobrou povesťou a dlhou životnosťou, napríklad Eaton, Legrand, Noark. Ističe Noark sú napríklad mimoriadne spoľahlivé, s elektrickou životnosťou až 10 000 a mechanickou až 20 000 cyklov.
• Cena: Ceny sa líšia v závislosti od značky, parametrov a vyhotovenia.

Typ ističa tiež záleží na tom, že typ B je bežný pre domácnosti a malé kancelárie so svetlami a štandardnými spotrebičmi, typ C funguje lepšie pre motory alebo zariadenia s vyšším štartovacím prúdom, ako sú čerpadlá alebo klimatizácie, a typ D sa používa pre ťažké priemyselné stroje, ktoré potrebujú väčšiu toleranciu pred vypnutím. Musíte tiež skontrolovať kompatibilitu s vašou rozvádzacou skriňou, pretože nie všetky ističe pasujú do každého panelu a veľkosť, pripojenia a niekedy aj značka sa musia zhodovať kvôli bezpečnosti. Je tiež rozumné zvážiť budúce rozšírenie, pretože výber ističa alebo panelu, ktorý zvládne pridané obvody alebo väčšie zaťaženie neskôr, vám ušetrí čas na jeho výmenu.

Príklady a porovnanie konkrétnych modelov

V nasledujúcej tabuľke nájdete prehľad obľúbených modelov hlavných vypínačov:

Jednofázový hlavný vypínač ETEK 40 A 1P za super nízku cenu sa hodí do bytových rozvádzačov a 1-fázových inštalácií. Zvládne až 40 A, takže v bežnom byte s 25 A ističom máte veľkú rezervu. Značkový jednofázový modulárny vypínač na DIN lištu z „profesionálneho“ produktového radu DX3 od Legrand má odolné vyhotovenie a dlhú životnosť. Hodí sa do bytových rozvádzačov a 1-fázových inštalácií. Zvládne 32 A, takže v bežnom byte s 25 A ističom máte rezervu.

Trojfázový (400 V) hlavný vypínač za vynikajúcu cenu značky OMU (bývalé XBS) sa hodí napr. do rozvádzača v dome. Zvládne až 63 A, takže v dome s 25 A hlavným ističom budete mať rezervu. Trojfázový (400 V) hlavný vypínač osvedčenej značky EATON sa hodí do rozvádzača v dome a do trojfázových inštalácií. Zvládne 32 A, takže v dome s 25 A hlavným ističom budete mať rezervu (ale do inštalácií s 32 A istením odporúčam silnejší). Nevýhodou je vyššia cena, výhodou zase odolná konštrukcia a možnosť pripojenia prepojovacej lišty z oboch strán. Pri výbere je dôležité myslieť aj na budúce rozšírenie inštalácie a zvoliť vypínač s dostatočnou rezervou.

Špecifické prípady použitia a kombinácie

Hlavný vypínač a prúdový chránič (RCD)

Kombinácia hlavného vypínača s prúdovým chráničom v jednom puzdre je tiež možná. Tieto kompaktné prístroje (kombinovaný istič s prúdovým chráničom) šetria miesto v rozvádzači a zároveň poskytujú ochranu pred nadprúdom, skratom a dotykovým napätím. Vhodný prúdový chránič (RCD) je principiálne možné použiť v rozvádzači ako hlavný vypínač, pričom sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA, ale 100 mA. Pozor, prúdový chránič nemôže fungovať ako istič. V prípade, že ide o kompaktný prístroj združujúci v jednom celku chránič + istič, je ho možno použiť v rozvádzači ako hlavný vypínač.

Riešenie pre komplexné inštalácie ("Hotely")

Ak v interiéri používa päť alebo viac elektrických spotrebičov súčasne, čo môže viesť k automatickému vypnutiu svetla, je potrebné vybaviť ho niekoľkými samostatnými obvodmi. Každý obvod je pripojený k určitej skupine zariadení a ani súčasné použitie niekoľkých zariadení neprekročí prípustný výkon. Tieto schémy zapojenia sa nazývajú „hotely“. Pri takýchto zložitejších inštaláciách je často potrebný hlavný vypínač, ktorý ovláda všetky podradené ističe.

Hlavný vypínač pre špecifické spotrebiče

Pri spotrebičoch s vysokými rozbehovými prúdmi, ako sú asynchrónne elektromotory (napr. v klimatizáciách, tepelných čerpadlách, strojoch, ručnom náradí), je dôležité zvoliť správny typ ističa s charakteristikou C. Hlavný vypínač v tomto prípade zabezpečí bezpečné odpojenie celého obvodu, napríklad pred servisom týchto zariadení. Pre takéto obvody sa často používa 3-fázový istič od 25 A alebo silnejší.

Bezpečnosť a inštalácia

Dôležité upozornenia a bezpečnostné predpisy

Používanie ističa ako hlavného vypínača je vo všeobecnosti bezpečné, ale správna inštalácia je dôležitá a mala by byť pevne upevnená v rozvádzači so správnym zapojením, pretože uvoľnené spoje môžu spôsobiť prehriatie a iskrenie, alebo dokonca požiar a ak si nie ste istí, je lepšie nechať prácu elektrikára. Zabráňte preťaženiu obvodu, pretože hoci istič chráni pred preťažením, prevádzka príliš veľkého počtu zariadení na jednom vedení ho môže opotrebovať a poškodiť kabeláž, preto rozložte záťaž medzi rôzne obvody.

Pravidelne kontrolujte istič, či nie je poškodený, korodovaný alebo či nie je zmenený jeho odtieň, a ak sa často vypína, nájdite skutočnú príčinu namiesto jeho len resetovania, pretože to môže znamenať chybné zapojenie alebo chybný spotrebič, alebo nesprávna veľkosť ističa. Nepoužívajte istič ako bežný spínač na neustále zapínanie a vypínanie, pretože slúži hlavne na ochranu, nie na každodennú prevádzku a nadmerné používanie môže skrátiť jeho životnosť. Taktiež sa uistite, že vypínač je vhodný pre dané prostredie, najmä na miestach s teplom, prachom alebo vlhkosťou, pretože niektoré ističe sú určené do drsnejších podmienok.

Dôležité upozornenia: Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec. Bezpečnostné predpisy a normy sa v jednotlivých krajinách a regiónoch líšia, preto je vhodné oboznámiť sa s bezpečnostnými predpismi a normami, ktoré platia v mieste používania. Normy VDE, ktoré sa vzťahujú na štandardy 60947 a 60947, obsahujú normy a bezpečnostné štandardy pre elektrickú bezpečnosť.

⚠️ Nezabúdajte: Zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z.

Koordinácia systému a ochrana obvodov

Ističe nechránia len jednotlivé obvody, taktiež zabezpečujú plynulý chod celého systému, keď sa používajú ako hlavný vypínač. Toto sa nazýva koordinácia systému, čo znamená, že sa počas poruchy vypne správna časť bez toho, aby to ovplyvnilo všetko ostatné. Napríklad v dome so svetlami, kuchynskými spotrebičmi a klimatizáciou, hlavný istič spolupracuje s menšími ističmi pre každú linku. Ak je kuchyňa preťažená, vypne sa iba ten obvod, zatiaľ čo zvyšok zostáva zapnutý, čím sa predíde výpadku prúdu a problém sa dá ľahko odhaliť.

V kanceláriách alebo komerčných priestoroch je táto koordinácia ešte užitočnejšia, pretože chráni citlivé zariadenia, ako sú počítače, servery a bezpečnostné systémy. Menšie ističe riešia menšie poruchy, zatiaľ čo hlavný istič vypne napájanie iba v prípade vážnych problémov, čím sa predíde poškodeniu a skráti sa prestoje. MCB tiež pomáhajú proti prepätiu alebo skratom tým, že obmedzujú problém na jednu oblasť, čo chráni spotrebiče a znižuje zaťaženie siete. Elektrikári plánujú rozvádzače tak, aby sa najprv vypli menšie ističe a hlavný istič sa používa pri väčších problémoch. Použitie ističa ako hlavného vypínača robí systém bezpečnejším a inteligentnejším a jednoduchšia údržba pri zachovaní plynulého chodu každodennej prevádzky.
