V ďalšej časti článkov zo série hydrauliky si povieme niečo o rozvádzacích ventiloch. Ventily sú jedna z najdôležitejších častí hydrauliky. Pomocou rozvádzačov riadime celú činnosť hydraulického zariadenia. Rozvádzacie ventily sú prvky, ktoré menia, otvárajú a zatvárajú prietokové cesty v hydraulickom zariadení. Tieto sa v praxi nazývajú skrátene "rozvádzače".
Princípy a typy hydraulických rozvádzačov
Rozvádzače môžeme rozdeliť podľa ich pracovných polôh na dva základné typy:
- Ventily s nekonečným množstvom medzipolôh: Takéto ventily nemajú pevne daný počet pracovných polôh. Majú dve koncové polohy a nekonečné množstvo medzipolôh. Tieto medzipolohy sa vyznačujú škrtiacimi účinkami, ktoré umožňujú ventilu pracovať spojito.
- Logické ventily: Majú vždy pevne daný počet spínacích polôh. Patria do oblasti tzv. logickej hydrauliky, t. j. ich výstup je buď 1 -> tlak, alebo 0 -> bez tlaku.

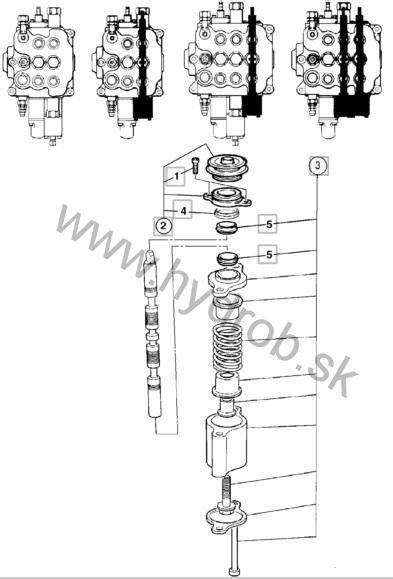

Základ označovania rozvádzačov v hydraulike je rovnaký ako pri pneumatike. Pri hydraulike sú však aj isté odlišnosti. Na obrázku môžeme vidieť posúvačový rozvádzač v reze. Tento typ 4/3 rozvádzača je riadený hydraulickou kvapalinou privádzanou v hornej časti a vracaný pružinami. To, že je rozvádzač označený ako uzavretý, je dané jeho východiskovou polohou. Ak vo východiskovej polohe rozvádzačom neprúdi kvapalina, je uzavretý.
Pochopenie základného hydraulického systému s transparentnými komponentmi

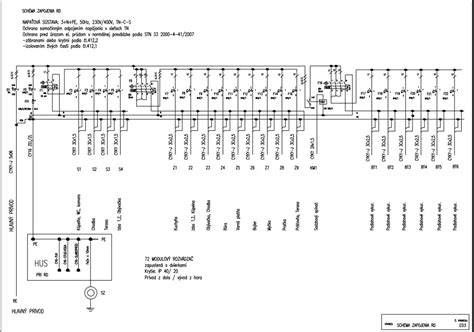

Označovanie prvkov a svorkovníc v rozvádzači
Pre značenie rozvádzača platí, že bude označený každý prvok, svorkovnica a vodič. Prvky značíme na viditeľné miesto tak, aby sme neprekryli technické údaje. Ak na prvku nie je miesto, značenie prvku umiestnime na platňu v mieste pod alebo nad prvok. Pri poistkových puzdrách značíme aj dimenziu a typ poistky.
Svorkovnice značíme postupne, na začiatku označením súboru svoriek a potom každú svorku vlastným poradovým číslom v danom súbore. Začíname so svorkovnicou hlavného prívodu, ktorú označíme -X1, svorkovnicu pre napájanie 24VDC označíme -X2, kde kladný pól značíme 24V a nulový pól značíme 0V.
Prehľad označovania hlavných svorkovníc
| Označenie svorkovnice | Popis |
|---|---|
| -X1 | Svorkovnica hlavného prívodu |
| -X1:L1 | Svorka hlavného prívodu (fáza) |
| -X1:PE | Svorka ochranného uzemnenia (PE) |
| -X2 | Svorkovnica pre napájanie 24VDC |
| 24V | Kladný pól napájania 24VDC |
| 0V | Nulový pól napájania 24VDC |
Príklad použitia: Riadenie dvojčinného priamočiareho hydromotora
K riadeniu je použitý 4/2 rozvádzač. Tento rozvádzač je ovládaný pákou a vracaný pružinou. Takýto spôsob riadenia rozvádzača sa používa pri veľkom množstve aplikácií.
Pri vysúvaní piesta sú prepojené P a A a B a T. Hydraulická kvapalina pod tlakom teda prúdi k zadnej časti piestu a piest sa vysúva. Zároveň sa z prednej časti piestu vytláča kvapalina cez rozvádzač späť do nádrže. Pri spätnom pohybe sú spojené P a B a A a T. Kvapalina pod tlakom prúdi do prednej časti piestu a zo zadnej časti sa vytláča kvapalina späť do nádrže.
