Jednoplášťová pochôdzna strecha s obráteným poradím vrstiev: Inovatívne riešenie pre moderné stavby

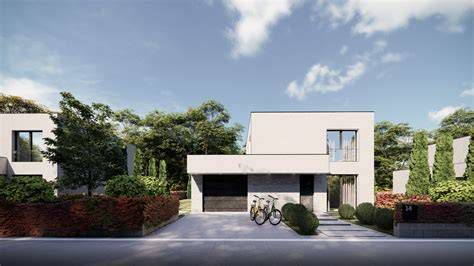

Ploché strechy, ačkoľvek často spájané s modernou architektúrou a industriálnymi stavbami, si našli svoje nezastupiteľné miesto aj v oblasti rodinných domov. Ich najväčšou výhodou je schopnosť zakryť akékoľvek atypické pôdorysné riešenie objektu, čo ich robí obľúbenými najmä u architektov. S pochôdzne plochou strechou získavate ďalší vonkajší priestor, ktorý možno využiť ako strešnú záhradu, terasu alebo športové ihrisko. Budovy s ďalšou úžitkovou plochou na streche, najmä v husto obývaných mestských oblastiach, rýchlo získavajú na atraktivite a hodnote.

V minulosti sa ploché strechy netešili takému úspechu ako dnes, no vďaka napredovaniu technológií a zlepšovaniu vlastností materiálov existujú ploché strechy, ktoré vydržia dokonca dlhšie ako šikmé strechy. V súčasnosti sa čoraz viac dostáva do popredia riešenie plochej strechy s obráteným poradím vrstiev, ktoré prináša inovatívny prístup k ochrane a izolácii strešnej konštrukcie. Tento článok sa zameria na špecifický typ - jednoplášťovú strechu s obráteným poradím vrstiev, jej konštrukčné princípy, potenciálne riziká a moderné riešenia.

Charakteristika plochých striech

Plochá strecha je definovaná ako horizontálna obvodová strešná konštrukcia s vonkajším povrchom vodotesnej povlakovej krytiny, ktorá neprepúšťa stojatú vodu po dlhý čas ani vo vodorovnej polohe. Sklon strechy sa pohybuje v rozmedzí od 0° (pri bezspádových) do 10°. Aby sa zabránilo hromadeniu vody, jej mrznutiu a rastu rias či iných rastlín, je nevyhnutné zabezpečiť najmenšie spádovanie, približne od troch percent. Spádovanie plochej strechy slúži na odvedenie dažďovej vody.

Ploché strechy sa delia na pochôdzne a nepochôdzne. Pochôdzne strechy umožňujú trvalejší pohyb osôb a môžu byť riešené ako vegetačné strechy alebo terasy. Nepochôdzne strechy slúžia primárne na údržbu, opravy alebo kontrolu strešného plášťa. Pri plochých strechách, najmä tých pochôdznych, je kladený zvýšený dôraz na pevnosť a odolnosť konštrukcie. Jednoplášťová strecha oddeľuje vnútorné prostredie od vonkajšieho len jedným strešným plášťom. Je to vlastne neprevetrávaná plochá strecha, známa aj ako "teplá strecha".

Tradičná jednoplášťová strecha a jej výzvy

V klasickom usporiadaní, kde je tepelná izolácia pod hydroizoláciou, môže dochádzať k premokaniu tepelnej izolácie v prípade poškodenia hydroizolačnej vrstvy. Voda potom zateká priamo do izolácie a znižuje jej účinnosť, čo môže viesť k tepelným stratám a vzniku vlhkostných defektov v interiéri.

Príkladom takého problému bola situácia popísaná pri dvojposchodovom rodinnom dome, kde sa po piatich rokoch objavili vlhké fľaky na strope a pod strechou. Po realizácii sondy sa zistila mokrá tepelná izolácia z minerálnej vlny a vlhký SPIROLL panel zo spodnej strany. Kontrolný výpočet preukázal nadmernú kondenzáciu vlhkosti v skladbe, kde sa ročne v každom metri štvorcovom nahromadilo 7,4 litra vody. Napriek tomu, že hydroizolačná vrstva bola vyhodnotená bez chýb, problémom bola kondenzácia vodnej pary v konštrukcii, spôsobená malým difúznym odporom podhľadu v kombinácii s vrstvami s vysokým difúznym odporom na vonkajšej strane.

Skladba so zateplením z vaty zaveseným v podhľade pod masívnou betónovou konštrukciou sa ukázala ako nevhodná z hľadiska tepelnotechnických vlastností a rizika kondenzácie. Je obtiažne zrealizovať účinnú parozábranu z interiéru, ktorá by zabezpečila vyhovujúci vlhkostný režim.

Jednoplášťová strecha s obráteným poradím vrstiev: Inovatívny prístup

V súčasnosti sa čoraz viac dostáva do popredia riešenie plochej strechy s obráteným poradím vrstiev, ktoré prináša inovatívny prístup k ochrane a izolácii strešnej konštrukcie. Obrátená plochá strecha predstavuje odklon od tradičného poradia vrstiev. Ide o skladbu, kde na nosnej konštrukcii je umiestnená hydroizolácia, na nej je drenážna vrstva, tepelná izolácia a stabilizačná vrstva.

Konštrukcia a princípy obrátenej strechy

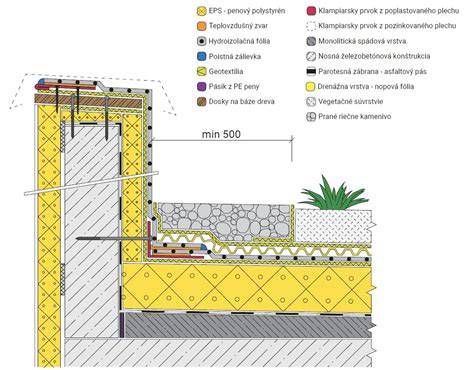

V strešnom plášti s obráteným poradím vrstiev je hydroizolačná vrstva umiestnená pod nenasiakavou tepelnou izoláciou, priamo na povrchu nosnej, prípadne na povrchu vyspádovanej vrstvy stavebnej konštrukcie. Tento prístup mení tradičné usporiadanie vrstiev, kde je hydroizolácia zvyčajne umiestnená nad tepelnou izoláciou. Znamená to teda, že voda naozaj preteká okolo tepelnej izolácie a steká k hydroizolácii.

Ako tepelná izolácia sa používa zásadne extrudovaný polystyrén (XPS) s minimálnou nasiakavosťou, aby sa minimalizoval vplyv vody na jeho izolačné vlastnosti. Tepelná izolácia v obrátenej streche leží voľne na filtračnej rohoži, ktorá zabezpečuje rýchly odtok zrážkovej vody. Štrkový zásyp, tvorený násypom riečneho kameniva (prevažne frakcie 16/32), chráni strešný plášť pred účinkami vetra a zároveň plní stabilizačnú funkciu. Táto konštrukcia sa často spája s extrudovaným polystyrénom (XPS), ktorý je odolnejší voči vlhkosti a mechanickému zaťaženiu ako penový polystyrén.

Výhody obráteného usporiadania vrstiev

Hlavnou výhodou strechy s obráteným poradím vrstiev je, že v nej nedochádza ku kondenzácii vodnej pary. Tepelná izolácia umiestnená nad hydroizoláciou chráni túto vrstvu pred extrémami teplôt a mechanickým poškodením. Vhodne zvolená hrúbka tepelnej izolácie obyčajne eliminuje kondenzáciu vodných pár v strešnom plášti. Toto riešenie si navyše nevyžaduje aplikáciu parozábrany, čo predstavuje ušetrenie financií a zjednodušenie realizácie. Našťastie je výber finálnej vrstvy pri obrátených plochých strechách neobmedzený, lebo je hydroizolácia chránená hrubou vrstvou tepelnej izolácie.

Potenciálne výzvy a ich riešenie

Nevýhodou obrátenej strechy môže byť prechladzovanie nosnej konštrukcie v zime, preto sa vyžaduje dostatočná hmotnosť nosnej konštrukcie (minimálne 240 kg/m²). Kedže pri obrátených strechách tečie voda pod tepelnoizolačnými doskami, môže odvádzať teplo z povrchu konštrukcie. Podľa klimatických podmienok a priemerného množstva dažďovej vody počas vykurovacej sezóny možno túto občasnú tepelnú stratu zanedbať alebo vyrovnať malým zvýšením hrúbky tepelnej izolácie napr. o 10 mm. To môže byť predmetom úvahy pri obrátených strechách s otvorenými povrchmi, ako je štrkový násyp alebo dlažba na terčoch.

K tomuto javu však nedochádza pri strechách, kde väčšina dažďovej vody odteká po povrchu alebo sa voda nedostáva až k hydroizolácii (parkoviská, terasy, strešné záhrady). Pri strechách s tenkou oceľovou nosnou konštrukciou však takéto ochladenie môže nastať najmä pri dlhodobom studenom daždi. To spôsobuje vznik kondenzácie na spodnej strane konštrukcie, čomu sa dá zabrániť zaistením minimálnej hodnoty tepelného odporu R = 0,15 m². K/W napr. použitím preglejky (alebo inej tepelnej izolácie) hrubej 20 mm, ktorá sa umiestni pod oceľový plech z vnútornej strany.

Porovnanie s klasickým usporiadaním vrstiev

Pre lepšiu prehľadnosť si porovnajme skladbu vrstiev tradičnej a obrátenej jednoplášťovej strechy:

V prípade už spomínaného rodinného domu, kde bola identifikovaná kondenzácia vodnej pary, bol navrhnutý návrh novej skladby. Realizačnej firme bolo odporučené zhotovenie jednoplášťovej skladby s klasickým poradím vrstiev, kde by pôvodná hydroizolácia slúžila ako kvalitná parozábrana. Na ňu by sa zrealizovala nová tepelnoizolačná a hydroizolačná vrstva. Zateplením by sa posunula kondenzačná zóna do novej tepelnej izolácie, čím by sa miera kondenzácie dostala na vyhovujúcu úroveň. Kľúčové bolo správne zateplenie presahu strechy, aby sa predišlo vzniku tepelného mostu. V tomto prípade bola navrhnutá tepelná izolácia z dosiek Kingspan Therma TR26 v hrúbke 120 mm v dvoch vrstvách. Kontrolné posúdenie potvrdilo, že nedochádza k prieniku teoretického čiastočného tlaku vodnej pary s čiastočným tlakom nasýtenej vodnej pary, teda ku kondenzácii.

Hydroizolačné materiály a ich aplikácia

Kľúčovou vrstvou každej strechy je práve hydroizolácia. V prípade plochej strechy sú to buď hydroizolačné asfaltové pásy alebo fóliové hydroizolácie (mPVC). Výber hydroizolácie na ploché strechy nezáleží od sklonu.

Asfaltové pásy

Asfaltové pásy majú výhodu v tom, že sa dajú opravovať zaplátaním, teda nový pás sa nataví na ten starý. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu. Asfaltované pásy sa dajú realizovať v dvojvrstvovom hydroizolačnom systéme, ktorý poskytuje vyššiu istotu dlhodobej funkčnosti. Na suchý očistený betónový podklad sa nanesie štetkou alebo pokrývačskou kefou celoplošne vrstva penetračného náteru v rovnomernej vrstve. Na napenetrovaný podklad sa nataví prvá vrstva hydroizolácie. Plnoplošné natavení asfaltových pásů.

Fóliové izolácie

Na druhej strane, fóliové izolácie (napr. mPVC) sú ekonomickejším riešením a majú menšiu hmotnosť, ale vyžadujú na kotvenie pevný podklad. Pod vplyvom UV žiarenia však fóliové izolácie degradujú, preto je jednoduchým riešením na ich ochranu štrkový násyp. Pri fóliách z mäkčeného PVC je nevyhnutné použiť okapnicu z poplastovaného plechu a fóliu k nej horkovzdušne privariť. Dôležitý je aj ich nízky difúzny odpor, vďaka ktorému sa prípadná vlhkosť zo strešnej konštrukcie dostane von. Fólie sa zvárajú k sebe teplovzdušnou pištoľou.

Odvodnenie plochej strechy

Aby sa z plochej strechy nestal "bazén", dôležitým detailom je spôsob odvodnenia. Jednou z možností je odvedenie vody vnútornými vpustami - teda kanalizačnými rúrami vedenými zo strechy cez interiér domu. Strecha je spádovaná k týmto vpustom a po celom obvode má atiku. Vpusty treba pravidelne kontrolovať, či sa nezaniesli, inak hrozí ich poškodenie. Z tohto dôvodu sa na plochých strechách robia aspoň dva vpusty (funkčná zastupiteľnosť) plus bezpečnostný prepad cez atiku. Vpusty prechádzajúce interiérom by sa mali izolovať, lebo studená voda z topiaceho sa snehu môže na povrchu rúry vytvárať kondenzát.

Iná možnosť pri streche s atikou po obvode je vyspádovať strechu a vyviesť vodu nabok cez atiku a následne po fasáde vo zvode. Aj v tomto prípade treba dávať pozor na upchatie, ale odpadá problém s kondenzátom v interiéri. Po odstránení hornej vrstvy strechy sa na hydroizoláciu položia tepelnoizolačné dosky FIBRANxps 300-L vhodnej hrúbky a doplní sa dvojúrovňové odvodnenie strechy.

Využitie pochôdznych plôch a špeciálne aplikácie

S pochôdzne plochou strechou získavate ďalší vonkajší priestor, ktorý možno využiť ako strešnú záhradu, terasu alebo športové ihrisko. Plochá strecha ponúka jedinečný priestor na využitie na viacúrovňové bývanie s terasami a strešnými záhradami. Finálnu vrstvu zvolíme podľa využitia strechy.

Strešné záhrady a terasy

Obľúbenou sa stala najmä pre jej jednoduchosť, estetickosť a súvislosť s pasívnymi domami. Architekti ju obľubujú aj pre jej schopnosť zakryť akékoľvek atypické pôdorysné riešenie objektu. Architekti často preferujú štrkový násyp z estetického hľadiska, hoci je nepraktickejší, pretože sa v ňom usádza prach a sadia rastliny, čo si vyžaduje pravidelnú údržbu.

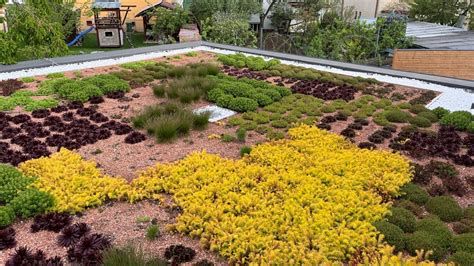

Pri strešných záhradách, terasách alebo parkoviskách sa odporúča využiť difúznu vrstvu (napr. tepelnoizolačnú vrstvu z extrudovaného polystyrénu ukladať pokiaľ možno len v jednej vrstve. Vhodné je použiť nenasiakavú separačnú geotextíliu (100 % polypropylén). Stále populárnejšie sú vegetačné strechy - zelené strechy, ktoré vytvárajú v lete príjemnú klímu. Sú náročné ekonomicky, aj na realizáciu. Podľa použitej vegetácie a substrátu sa delia na intenzívne a extenzívne. Pri vegetačných strechách sa na hydroizoláciu uloží ochranná vrstva - geotextília, nasleduje drenážna fólia, filtračná geotextília a zemný substrát, do ktorého sa vysadí zeleň.

Parkoviská na streche

Pri návrhu a realizácii obchodných komplexov je dôležité riešiť i parkovanie pre zákazníkov. Ak okolitá výstavba neumožňuje vybudovanie rozsiahlejších parkovísk v blízkosti stavby, možno na tento účel využiť aj strechy obchodných centier. Ploché strechy slúžiace ako parkoviská sú vystavené zvýšenej prevádzke a ich ochranná vrstva musí dostatočne chrániť ostatné vrstvy pred namáhaním. Preto sa tieto strechy navrhujú a realizujú najmä so zámkovou dlažbou alebo s monolitickou železobetónovou doskou.

Túto konštrukciu parkoviska možno použiť len pri vozidlách s maximálnou celkovou hmotnosťou 4 tony. Tepelnoizolačné dosky z extrudovaného polystyrénu s pevnosťou v tlaku 500 kPa/m2 sa používajú na parkoviská osobných vozidiel s miernou prevádzkou. V prípade návrhu intenzívne využívaných parkovacích striech (napr. supermarkety, nákupné strediská atď.) sa odporúča aplikovať dosky z extrudovaného polystyrénu s pevnosťou v tlaku 700 kPa/m2. Medzi tepelnoizolačné dosky a lôžko dlažby treba položiť vrstvu nenasiakavej, difúzne otvorenej polypropylénovej geotextílie s plošnou hmotnosťou asi 140 g/m2. Zámkovú betónovú dlažbu s hrúbkou 80 až 100 mm sa odporúča položiť do rovnomernej, 50 mm hrubej zhutnenej vrstvy ostrohranného štrkopiesku s frakciou 2/5 až 4/8 mm. Škáry medzi prvkami nesmú byť menšie ako 3 mm a väčšie ako 5 mm. Vypĺňajú sa jemným pieskom 0/2 mm a po polročnom používaní sa musia dopĺňať.

Vodorovné pohyby dlažby možno vylúčiť alebo obmedziť vytvorením železobetónového rámu medzi rohmi a prerušením väčších parkovacích plôch betónovými trámami. Odtoky vody a rôzne zvislé časti budovy vystupujúce z dlažby musia mať takisto železobetónové rámy. Konštrukciu parkoviska s monolitickou železobetónovou doskou možno použiť na všetky typy záťaže v závislosti od hrúbky a výstuže nosnej dosky. Vo všeobecnosti sa používajú dosky s pevnosťou v tlaku 500 kPa/m2. Pri veľmi vysokom zaťažení alebo v prípade, že je roznášacia schopnosť železobetónovej dosky obmedzená, sa používajú tepelnoizolačné dosky s pevnosťou v tlaku až 700 kPa/m2. V prípade železobetónových monolitických povrchov sa odporúča difúzne otvorená geotextília (napr. polypropylénová) s plošnou hmotnosťou asi 140 g/m2 ako separačná vrstva na doskách z extrudovaného polystyrénu, rovnako ako medzi štrkovým lôžkom a nosnou betónovou doskou. V prípade správne realizovanej nosnej železobetónovej dosky ju možno inštalovať bez separačnej vrstvy drveného kameniva.

Modernizácia existujúcich striech

Existujúca plochá strecha môže byť zrenovovaná použitím modernejšieho systému PLUS. Na strechu sa pridá nová tepelnoizolačná vrstva. Existujúca plochá strecha s nedostatočnou tepelnou izoláciou môže byť energeticky účinnejšia vďaka ďalšej vrstve tepelnej izolácie. Po odstránení hornej vrstvy strechy sa na hydroizoláciu položia tepelnoizolačné dosky FIBRANxps 300-L vhodnej hrúbky a doplní sa dvojúrovňové odvodnenie strechy. Finálnu vrstvu zvolíme podľa využitia strechy.
