Rozvádzače, rozvodnice a rozvodné skrinky slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.
Konštrukcia a výhody kovových rozvádzačov
Rozvodná skriňa môže byť v odolnejšej verzii, čo znamená robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová. Kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu.
Kľúčové parametre pri výbere
- Krytie (IP): Do interiéru sa bežne volí IP20/IP30 alebo IP40, do dielne a exteriéru IP44, IP54, IP55 až IP67. Vyššie IP znižuje riziko vniknutia prachu a vody.
- Počet modulov (M): Určite si rezervu pre budúce doplnenie. V ponuke sú malé rozvodnice, ale aj viacradové rozvádzače.
- Spôsob montáže: Nástenné vyhotovenie urýchľuje montáž, zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku.
- Typ dverí: Plné dvere znižujú riziko nechceného zásahu, priehľadné dvere zjednodušujú kontrolu.
Technické aspekty a zapojenie
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícii pre prístroje. Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím.
| Typ rozvádzača | Hlavné využitie | Odolnosť |
|---|---|---|
| Bytová rozvodnica | Byty, rodinné domy | IP40 |
| Kovová skriňa | Dielne, priemysel | IP55 a vyššie |
| Zásuvková rozvodnica | Mobilná distribúcia | IP44 - IP67 |
Bezpečnosť a legislatíva
Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce. K rozvádzaču musí výrobca dodať typový štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu a vyhlásenie o zhode s technickými predpismi.
Zapojenie rozvádzača

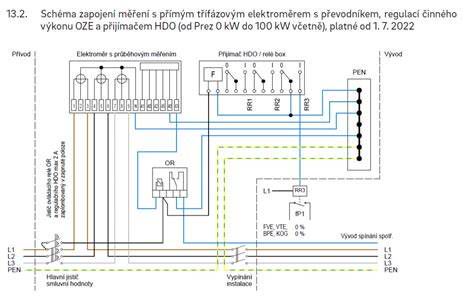

Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám.
