Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Používajú sa na vytvorenie kompletných prekladov nad otvormi v murovaných stenách, ako sú okná a dvere. Široký sortiment dĺžok odstupňovaný po 250 mm naväzuje na rozmery tehál Porotherm, čo zjednodušuje ich navrhovanie a zhotovovanie. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny.
Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm.

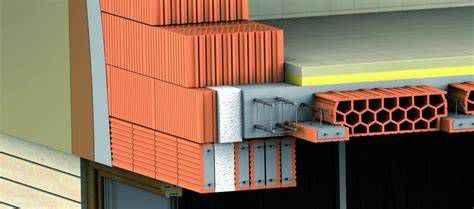

Charakteristika a výhody keramických prekladov
Tak ako tehly aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti.
Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.
Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to, že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.
Typy keramických prekladov Porotherm
Produktové portfólio Porotherm ponúka rôzne typy keramických prekladov, ktoré sa líšia svojou nosnosťou a spôsobom osadenia. Rozlišujeme predovšetkým preklady, ktoré nadobúdajú plnú únosnosť až po spriahnutí s tlakovou zónou nad nimi, a preklady, ktoré sú samostatne nosné ihneď po zabudovaní. Rodina prekladov Porotherm zahŕňa niekoľko typov, ktoré sa líšia svojimi vlastnosťami a použitím.
Preklady vyžadujúce spriahnutie
Niektoré typy keramických prekladov Porotherm nie sú nosné samy o sebe a ich plná únosnosť sa dosiahne až vytvorením tzv. spriahnutého prekladu.
Čo je spriahnutý preklad?
Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 14,5 (alebo iných typov vyžadujúcich spriahnutie) až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Kompletný tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov (podľa hrúbky steny) po nadmurovaní alebo nadbetónovaní tlačenej zóny. V závislosti od počtu prekladov vedľa seba a od výšky nadmurovania alebo nadbetónovania sa mení únosnosť spriahnutého prekladu. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu.
Keramické preklady Porotherm KP 14,5
Keramické preklady Porotherm KP 14,5 sa používajú na vytvorenie kompletných prekladov nad otvormi v murovaných stenách. Samotné preklady Porotherm KP 14,5 nie sú nosné. Sú vhodné najmä pre vnútorné nosné steny a priečky hrúbky 140 mm.
Keramické predpäté preklady Porotherm KPP 12
Keramické predpäté preklady Porotherm (KPP 12) sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Samotný preklad nie je nosný (zaťažiteľný). Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m.
Keramické predpäté preklady Porotherm KPP 10
Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.
Samostatne nosné preklady
Tieto preklady sú navrhnuté tak, aby boli nosné ihneď po správnom osadení, bez potreby vytvárania dodatočnej spriahnutosti.
Keramické preklady Porotherm KP 7
Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Keramické nosné preklady s prierezovými rozmermi 70 x 238 mm. Osadzujú sa vo zvislej polohe. Preklady Porotherm KP 7 sú samostatne nosné ihneď po vybudovaní. Ich výška je zhodná s výškou tehál Porotherm. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia.
Keramické preklady Porotherm KP 7 sa používajú ako nosné prvky pre vytvorenie kompletných prekladov nad okennými a dvernými otvormi v murovaných stenách. Sú vhodné najmä pre použitie v obvodových stenách, pretože v rámci neho sa dá jednoducho a bezproblémovo vyriešiť tepelná izolácia prekladu v celej výške. Ak sú hlavné konštrukčné výšky, ako výšky parapetov a výšky okenných otvorov, navrhnuté ako násobky 250 mm, preklady Porotherm KP 7 zapadajú do výškového modulového rastra obvodového muriva.
Keramické preklady Porotherm KP 23,8
Preklady POROTHERM KP 23,8 sú prefabrikáty betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Číslo v názve označuje výšku prekladu v cm. Preklady sú samostatne nosné ihneď po zabudovaní. Ich výška je zhodná s výškou tehál POROTHERM P+D. Veľkou prednosťou prekladov KP 23,8 je to, že sa v rámci neho dá jednoducho a bezproblémovo vyriešiť tepelná izolácia prekladu v celej výške. Preto sú vhodné najmä na preklenutie otvorov v obvodových stenách. Ak sú v obvodovej stene navrhnuté výšky parapetov a okenných otvorov v celých násobkoch výšky tehál, preklady KP 23,8 sa dajú použiť bez potreby rezania tehál na vyrovnanie výšok.
Technické údaje prekladov POROTHERM KP 23,8:
- prierez b x h: 70 x 238 mm
- dĺžka l: 1000 - 3500 mm
- dĺžkový modul: 250 mm
- hmotnosť: 35 kg/m
- súčiniteľ tepelnej vodivosti λ: 1,00 W/m.K
- Materiály: keramická tvarovka UZ 238/70, betón C 25/30
Keramické preklady Porotherm KP 11,5
Preklady Porotherm KP 11,5 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 2,50 m. Sú vhodné najmä na preklenutie otvorov obvodových stien.

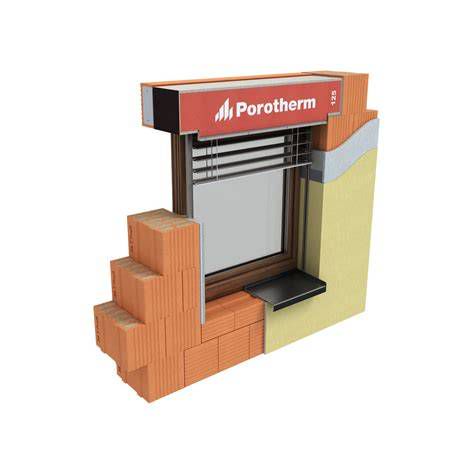

Špeciálne roletové preklady Porotherm KP Vario
Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára.
Univerzální překlad Porotherm VARIO UNI pro venkovní rolety a žaluzie
Prehľad základných typov keramických prekladov Porotherm
| Typ prekladu | Nosnosť po zabudovaní | Typické použitie | Rozpätie otvorov (cca) |
|---|---|---|---|
| Porotherm KP 14,5 | Až po spriahnutí | Vnútorné nosné steny a priečky | Pre steny 140 mm |
| Porotherm KPP 12 | Až po spriahnutí | Vnútorné nosné a nenosné steny | 0,50 - 2,75 m |
| Porotherm KPP 10 | Až po spriahnutí | Univerzálne (okná, dvere) | 0,75 - 3,00 m |
| Porotherm KP 7 | Okamžitá (samostatná) | Univerzálne (okná, dvere) | 0,75 - 3,00 m |
| Porotherm KP 11,5 | Samostatná | Obvodové steny | 0,75 - 2,50 m |
| Porotherm KP Vario (do 1750 mm) | Okamžitá (samostatná) | Obvodové steny (rolety/žalúzie) | Do 1,75 m |
| Porotherm KP Vario (od 2000 mm) | Až po spriahnutí | Obvodové steny (rolety/žalúzie) | Od 2,00 m |
Pravidlá montáže a osadenia
Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. Preklad sa má správne osadiť na maltové lôžko. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny.
Preklady sa uložia do maltového lôžka nastojato a to na spodnú rovnú stranu. Horná strana prekladu je zaoblená. Správnu polohu zabudovania označujú aj nápisy - Horná strana a Spodná strana. Na celú úložnú plochu tehly sa pomocou murárskej lyžice nanesie malta v hrúbke približne 2 cm. Postupne sa kladú za sebou ďalšie preklady, ich počet závisí od hrúbky steny. Poloha prekladov sa pravidelne kontroluje vodováhou.

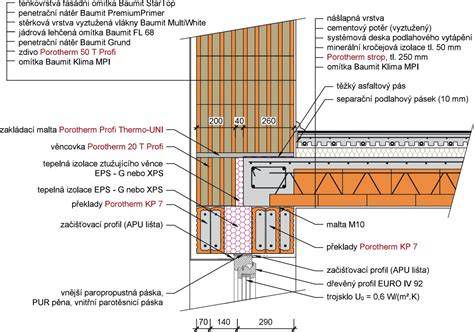

Osadenie prekladov v obvodovom murive
V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.
Podopieranie a skracovanie prekladov
Pred murovaním alebo betónovaním tlakovej zóny treba preklady (typy, ktoré nie sú samostatne nosné) podoprieť, a to na maximálny rozpon 1,00 m. Preklady KP 7 netreba počas montáže podopierať. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
Minimálna dĺžka uloženia prekladov Porotherm
Kľúčovým aspektom správnej montáže prekladov je dodržanie minimálnej dĺžky uloženia. Minimálna dĺžka uloženia závisí od dĺžky prekladu. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly.
Špecifické dĺžky uloženia prekladov POROTHERM KP 23,8:
| Dĺžka prekladu (mm) | Minimálna dĺžka uloženia (mm) |
|---|---|
| do 1750 | 125 |
| 2000 - 2250 | 200 |
| 2500 - 3500 | 250 |
Pre iné typy prekladov, ako sú keramické predpäté preklady Porotherm (KPP), je minimálna dĺžka uloženia stanovená na 120 mm.
Súvisiace produkty: Stropný systém Porotherm

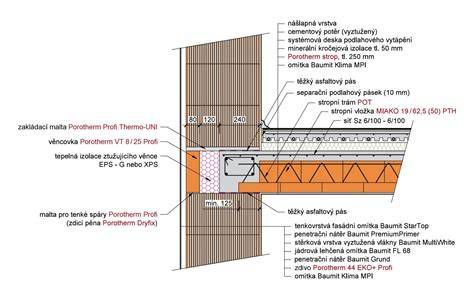

Kompletný tehlový stavebný systém to nie sú len tehly. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie.
