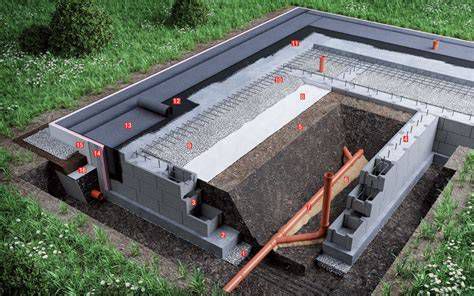

Pri navrhovaní nosných železobetónových konštrukcií a vedení výstuže po dĺžke prvkov je potrebné dodržiavať konštrukčné zásady vystužovania. Umiestnenie a konštruovanie výstuže obecne musí zodpovedať uvažovanému výpočtovému modelu konštrukcie. Medzery medzi prútmi výstuže musia umožňovať, či už správne uloženie, ako tiež riadne zhutnenie betónovej zmesi a preto je nevyhnutné zabezpečiť aj primeranú súdržnosť výstuže s betónom.
Kotvenie do betónu a geotechnické aplikácie
Kotvenie do betónu patrí medzi najpevnostnejšie a najspoľahlivejšie spôsoby upevnenia konštrukcií. Pri správnom výbere kotviaceho prvku je možné bezpečne upevniť všetko od káblových rozvodov až po nosné oceľové konštrukcie s vysokým zaťažením. Často sa však využívajú aj zemné kotvy v najrôznejších geotechnických aplikáciách, napríklad pri stabilizácii svahov a zosuvov, zaistení hlbokých stavebných výkopov alebo kotvení oporných stien.
Pri návrhu dĺžky a rastra zemných kotiev je nutné dodržiavať konštrukčné zásady. Korene kotiev sa nesmú vzájomne ovplyvňovať a ich osová vzdialenosť musí za týmto účelom zodpovedať minimálne dvojnásobku menšieho z rozmerov koreňa kotvy. V praxi možno uvažovať minimálnu osovú vzdialenosť 1,2 m a trojuholníkový raster.
Vystužovanie stĺpov a nosných stien
Budeme sa podrobne zaoberať vystužovaním železobetónových stĺpov a nosných železobetónových stien. Hlavnou úlohou strmeňov v stĺpoch je bránenie vybočeniu tlačených pozdĺžnych prútov betonárskej výstuže a prenos ťahových napätí, ktoré vznikajú v kolmom smere na smer pôsobenia tlakovej sily v stĺpe. V priereze stĺpa nemá byť žiadny tlačený pozdĺžny prút betonárskej výstuže ďalej ako 150 mm od zaistenej rohovej výstuže.
Ak sa nachádza vo väčšej vzdialenosti, je potrebné ho zachytiť ďalším vloženým strmeňom alebo sponou. Zlepšenie účinku ovinutia betónu je možné dosiahnuť umiestnením priečnej výstuže v malých vzdialenostiach od seba. Čím je vzniknutá klenba menšia, tým je efektívnejšie bránené v priečnom pretváraní betónu.
| Parametrická oblasť | Zásada/Kritérium |
|---|---|
| Stĺpy (max. vystuženie) | 4 % (v mieste stykovania 8 %) |
| Minimálna osová vzdialenosť kotiev | 1,2 m (alebo 2x rozmer koreňa) |
| Vzdialenosť prútov od rohovej výstuže | max. 150 mm |
Nová generácia Eurokódov a zmeny v kotvení
V roku 2015 sa začala príprava novej generácie Eurokódov, ktoré by mali byť na Slovensku zavedené do roku 2028. V novej „druhej“ generácii Eurokódov prešla úpravou časť o kotvení a stykovaní betonárskej výstuže, kde bola upravená metodika návrhu a pridané nové možnosti kotvenia betonárskej výstuže.
Nová generácia EC 2 prináša nové systémy kotvenia, ako sú kotevné hlavy a dodatočne inštalované výstuže. Betonárska výstuž s jednostranne, alebo obojstranne rozkovanou hlavou predstavuje overený spôsob kotvenia v stavebnej praxi už niekoľko desaťročí. Použitím kotevných hláv je možné výrazne skrátiť kotevné dĺžky betonárskej výstuže, čo zlepšuje priestorové možnosti v prehustených konštrukčných detailoch monolitických betónových konštrukcií.
Pri stykovaní pozdĺžnej výstuže monolitických železobetónových konštrukcií je hlavne používané stykovanie presahom. Svetlá vzdialenosť medzi stykovými prútmi nemá byť väčšia ako 4 Ø alebo 50 mm a svetlá priečna vzdialenosť medzi susednými stykovými prútmi nemá byť menšia ako 2 Ø, resp. 20 mm. V realizačnej projektovej dokumentácii nosnej konštrukcie stavby je potrebné v mnohých prípadoch podrobné rozkreslenie umiestnenia výstuže so zohľadnením všetkých konštrukčných zásad vystužovania.
