Rastúce environmentálne povedomie a potreba efektívneho vykurovania spôsobujú, že kotly na biomasu sa stávajú čoraz populárnejšími medzi majiteľmi rodinných domov. Toto moderné riešenie spája ekologickosť s úsporou, ponúkajúc atraktívnu alternatívu k tradičným fosílnym palivám. Vykurovanie biomasou predstavuje moderný, ekologický a ekonomicky efektívny spôsob zabezpečenia tepla pre rodinné aj bytové domy. Prechod na tento druh energie však vyžaduje pochopenie technických aspektov, najmä princípov regulácie, ktoré priamo ovplyvňujú účinnosť spaľovania a komfort obsluhy.
Kotly na biomasu sú moderné vykurovacie zariadenia, ktoré využívajú spaľovanie organických materiálov, ako je drevo, pelety či slama, na výrobu tepla. Pod biomasou rozumieme drevo v rôznych podobách - vo forme kusového dreva (polien), drevného odpadu (napr. drevnej štiepky, pilín, hoblín) alebo z tohto odpadu vyrobené tzv. ušľachtilé palivo, akým sú drevené brikety alebo pelety. Pod pojem biomasa spadajú aj tzv. rýchlorastúce energetické rastliny.
Základné princípy výroby tepla a regulácie
Základným princípom výroby tepla z biomasy je jej spaľovanie. Nejde však o otvorený, neregulovaný oheň, aký môžeme vidieť pri otvorených krboch. Najväčším garantom efektívnosti prevádzky je šikovná a vnímavá regulácia kotla. Tá vyhodnocuje požiadavky na vykurovanie alebo ohrev teplej vody a na základe toho v pravidelných intervaloch dávkuje palivo do spaľovacej komory.
Regulácia klasického kotla na drevo možná nie je a pokusy „škrtiť horenie“ či „dusiť kotol“ zabraňovaním prívodu vzduchu sú príčinou prílišnej tvorby sadzí v komíne, neraz končiacej až požiarom. Naproti tomu, moderné drevosplyňovacie kotly s vyššou účinnosťou (až okolo 85 %) už reguláciu výkonu umožňujú. Moderné kotly umožňujú plynulú reguláciu výkonu (často v rozsahu od -50 % až do +130 %) pri udržaní účinnosti nad 90 %.
To dovoľuje udržiavať v objekte stabilnú teplotu pomocou inteligentnej regulácie s izbovým termostatom a ekvitermikou. Ekvitermická regulácia nastavuje teplotu vody automaticky na základe aktuálnej interiérovej a exteriérovej teploty, využívajúc na to snímač na vonkajšej stene budovy.
Pre dokonalé ekologické vyhorenie horľavých plynov, ktoré tvoria až 80 % energetickej zložky dreva, je potrebná teplota minimálne 700 °C. Túto stabilitu zabezpečujú elektronicky riadené procesy a špeciálne materiály spaľovacej komory, ako napríklad kalcium-silikát betón.
Princípy spaľovania v moderných kotloch na biomasu
Vlhkosť v dreve znižuje teplotu horenia. Optimálne je drevo spaľovať pri čo najnižších teplotách - pyrolýza, v prvotnom spaľovaní, s minimálnym prístupom vzduchu (dymyvé horenie). Vzniká tu oxid uhoľnatý. V druhotnom spaľovaní prehorí oxid uhoľnatý na oxid uhličitý. Takéto spaľovanie má vyššiu účinnosť, pretože časť okruhu neobsahuje vodu, spomaľujúcu horenie. Tento systém zvýši účinnosť o 7 - 15%.
Ako funguje splyňovací kotol na drevo UKP SMART? | Inovatívne a efektívne vykurovanie!
Typy kotlov na biomasu a ich technologické špecifiká
Výber správneho systému závisí od očakávaného komfortu a dostupnosti paliva. Moderné riešenia sa delia na niekoľko kategórií, ktoré sa líšia princípom spaľovania a úrovňou automatizácie.
| Typ kotla | Princíp a vlastnosti | Interval obsluhy | Účinnosť |
|---|---|---|---|
| Klasické kotly (na kusové drevo) | Najjednoduchšia varianta, spaľovanie kusového dreva na rošte. | 2-3x denne | (závisí od modelu, obvykle nižšia) |
| Drevosplyňovacie kotly | Využívajú princíp splyňovania dreva pri vysokých teplotách. | 1-2x denne | až okolo 85 % (až do 90 %) |
| Peletové kotly | Plne automatizované systémy s vákuovým alebo závitovým dopravníkom. | 1x za 1 až 10 dní (alebo celý rok so skladom) | okolo 94 % |
| Kombinované (Hybridné) kotly | Spájajú výhody splyňovania dreva a automatického peletového horáka. | Automatický prechod | (vysoká, závisí od režimu) |
Drevosplyňovacie kotly
Zjednodušený princíp fungovania drevosplyňujúceho kotla spočíva v tom, že za určitých podmienok sa z tuhého paliva uvoľňuje plyn, ktorý je následne spaľovaný. Spaľovanie je riešené podobne, ako pri výrobe generátorového plynu, generátorovým splyňovaním pevného paliva (obvykle dreva) pri teplote cca 1 000 °C a jeho následné spálenie v horáku s núteným obehom vzduchu. Pevné palivo sa mení na plynné, ktoré sa následne spaľuje. Horenie je dvojfázové.
Drevosplyňovací kotol sa skladá z dvoch nad sebou uložených spaľovacích komôr. Najprv dôjde v primárnej spaľovacej komore k primárnemu spaľovaniu - splyňovaniu, čiže uvoľňovaniu plynných horľavých zložiek z dreva. Vznikajúce drevné plyny sa nasávajú do horáka sekundárnej spaľovacej komory, kde optimálne prehoria pri vysokej teplote s primiešaným sekundárnym vzduchom (vzduch sa obvykle predohrieva). Tento systém spaľovania je ekonomickejší, ako spaľovanie pevného paliva klasickým horením. Úspora paliva dosahuje rádovo 40%, pričom je nízka emisia spalín, čím majú menší negatívny dopad na životné prostredie. Kotly majú vysokú účinnosť (až do 90%). Vyššia účinnosť má za následok nižšiu spotrebu paliva. Výhodou je aj nižšia tvorba popola, z čoho vyplývajú nižšie nároky na údržbu kotla.
Cenu kotla zvyšujú rôzne moderné doplnky ako napríklad lambda sonda zabezpečujúca vysoko efektívne spaľovanie dreva prostredníctvom kontroly prívodu vzduchu. Využívanie dreva ako paliva kladie zvýšené nároky na konečného spotrebiteľa, ktorý musí zabezpečovať jeho objednávanie, dovoz, spracovanie, uskladňovanie v suchých priestoroch a ručné dávkovanie.
Peletové kotly
Výhodou kotlov na spaľovanie drevných peliet je ich komfortná prevádzka. Vyznačujú sa vysokou účinnosťou okolo 94%. Zásobníky paliva stačí naplniť raz denne alebo raz za niekoľko dní, v závislosti od ich veľkosti a aktuálnej potreby tepla. Pri kotloch na pelety, v závislosti od veľkosti zásobníka či skladu, sa o dávkovanie netreba starať 10 dní aj celý rok.
V prípade, že horák na peletky dostane pokyn k štartu alebo vznikne potreba vykurovať, dopravník nasype peletky, ktoré horák zapáli. Po dostatočnom rozhorení peliet sa naštartuje horák na požadovaný výkon. Kotol je v prevádzke, pokiaľ teplota v referenčnej miestnosti nedosiahne hodnotu nastavenú na priestorovom termostate. Ak nie je inštalovaný priestorový termostat, prevádzka kotla je riadená nastavenou limitnou hodnotou teploty kotlového termostatu. Po vypnutí horáka peletky dohoria a spaľovanie sa celkom utlmí.
Peletky môžu byť umiestnené v prevádzkovom zásobníku. Štandardne má objem od 100 litrov (čo zodpovedá dennej potrebe paliva cca 65 kg) až do 1 000 litrov (postačujú na zásobovanie počas 10 dní). Peletky však možno skladovať aj v sile alebo v sklade väčších rozmerov. Výhodou sú menšie náklady na dopravu paliva a možnosť využiť umiestňovanie paliva fúkaním priamo z autocisterny. Často sa ako zásobník používa aj časť kotolne. V týchto prípadoch palivo môže vystačiť aj na celú vykurovaciu sezónu. Peletky sa do horáka môžu premiestňovať automaticky dopravníkom. Zvyčajne je to závitovkový dopravník s flexibilnou spojovacou hadicou pripojenou na plniacu rúru s vloženou bezpečnostnou klapkou proti spätnému vznieteniu paliva. Spaľovaciu komoru treba čistiť a popol z popolníka vyberať raz za 1 až 30 dní, podľa kvality peliet a veľkosti popolníka.
Kotly na štiepku
Kotly na štiepku sa vyznačujú vysokou účinnosťou okolo 92%. Štiepka sa skladuje v silách alebo samostatných miestnostiach hneď vedľa kotla. Na podlahe týchto miestností sa väčšinou nachádza miešadlo s plochými ramenami, ktoré zhŕňa štiepku do závitovkového podávača osadeným pod miešadlom a dopravuje štiepku priamo do kotla. Pred kotlom je väčšinou bezpečnostný jednokomorový dávkovač paliva, ktorý zabezpečuje maximálnu ochranu proti spätnému vznieteniu a dávkuje palivo priamo na rošt spaľovacej komory kotla. Vo väčšine kotlov je rošt otočný o 90°, čo zabezpečí automatické odstránenie popola, kameňov a klincov.
Inovatívne kotly
Inovatívne kotly sú vybavené unikátnymi horákmi s rotačnou spaľovacou komorou, čo umožňuje spaľovanie aj menej kvalitných peliet (A2, B, agropelety). Spaľovacia komora rotačného horáka je samočistiaca a nevyžaduje počas sezóny manuálne zásahy.
Bezpečnostné aspekty regulácie a inštalácie
Bezpečnosť je kľúčová pri prevádzke kotlov na biomasu. Aby nedošlo k spätnému zapáleniu peliet v zásobníku, dávkovače musia disponovať bezpečnostnými zariadeniami. Medzi dôležité bezpečnostné prvky regulácie patria:
- RSE klapka: Funguje ako vzduchotesné dvere, ktoré oddelia palivo pripravené na horenie od zásobníka vždy, keď kotol prejde do útlmu alebo dôjde k výpadku elektriny.
- Palivová uzávera a sprinkler: Samočinné hasiace zariadenia a mechanické bariéry bránia spätnému horeniu paliva do skladu (tzv. spätné zapálenie).
- Ochrana spiatočky: Inštalácia zmiešavacieho ventilu zabezpečuje, aby sa do kotla vracala voda s teplotou nad 60-65 °C, čím sa zabraňuje nízkoteplotnej korózii a dechtovaniu. Rovnako je odporúčané inštalovať bezpečnostný systém spiatočky so zmiešavacím ventilom. Ten zabezpečí, aby sa do kotla vracala voda o teplote zabraňujúcej kondenzácii spalín a tým aj korózii a dechtovaniu výmenníka. Pri kotle na biomasu je nevyhnutné použiť ochranu proti nízkoteplotnej korózii.
Práve kvôli zaisteniu bezpečnosti a lepšej účinnosti je potrebné kotly na biomasu, ale aj pripojené komíny nechávať pravidelne po vykurovacej sezóne kontrolovať.
Požiadavky na palivo a prevádzku
Dosiahnuť maximálny výkon a životnosť zariadenia (cca 15 rokov) je možné len s palivom, na ktoré je kotol konštruovaný. Kvalita paliva je kľúčová:
- Vlhkosť: Pre efektívne spaľovanie musí mať drevo vlhkosť maximálne 20 % (ideálne 15 %). Surové drevo znižuje účinnosť a spôsobuje koróziu.
- Skladovanie: Drevo by sa malo skladovať nakálané minimálne 2 roky v suchom priestore.
- Popol: Popol z biomasy je ekologický a využiteľný v záhrade ako hnojivo. Bežne treba rátať aj s čistením výmenníka a plniacej komory kotla, avšak automatické kotle na pelety Vás zbavia aj tejto starosti. Prevádzka kotla na biomasu tiež vyžaduje neustále vynášanie popola, hoci pri automatických kotloch na pelety tak stačí učiniť spravidla raz za 1 až 3 mesiace.
Pri výbere kotla na biomasu treba zvážiť viacero faktorov. Vzhľadom na to, že kúpa kotla je dlhodobá investícia, treba kupovať kvalitné zariadenia s garantovanou životnosťou zhruba 15 rokov.
| Typ paliva | Vlastnosti | Požiadavky na obsluhu/skladovanie |
|---|---|---|
| Kusové drevo | Najnižšia obstarávacia cena. | Vyžaduje sušenie (ideálne 2 roky) a ručnú obsluhu. |
| Drevené pelety | Vysoký komfort, lepšia výhrevnosť. | Automatizované dávkovanie, vyššia cena, nutnosť skladovania v suchu. |
| Rastlinné pelety | Alternatíva zo slamy a zvyškov obilnín, ekonomicky výhodnejšie. | Špecifické na spaľovanie. |
| Drevná štiepka | Ekonomicky výhodná, väčšie nároky na skladovanie. | Skladovanie v silách alebo samostatných miestnostiach, automatické dávkovanie. |

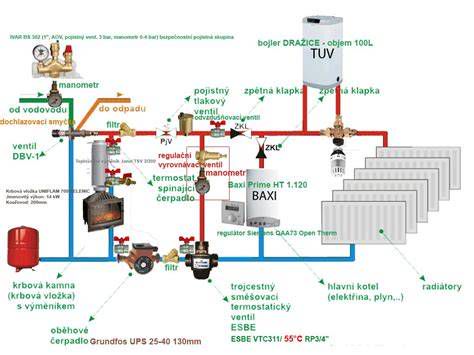

Bivalentné a viacvalentné systémy vykurovania s biomasou
Moderný prístup spočíva v kombinácii viacerých zdrojov energie. Bivalentné vykurovanie označuje systém, v ktorom spolupracujú dva rôzne zdroje tepla, čo zvyšuje spoľahlivosť a znižuje náklady. Dobre navrhnuté komponenty vykurovacej sústavy ešte nie sú zárukou spokojnosti užívateľa objektu. Naše klimatické pomery nedovoľujú projektantom použiť len jeden typ obnoviteľného zdroja energie. Na zabezpečenie potrebnej energie musí projektant väčšinou siahnuť po kombinácii viacerých typov zdrojov energie.

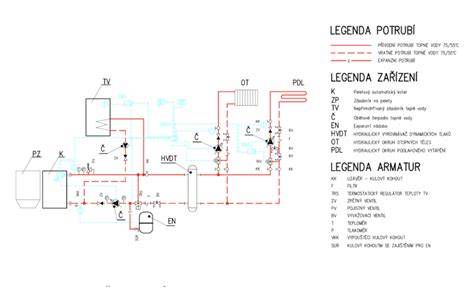

Vo vykurovacej sústave prebieha proces riadenia vykurovania na troch úrovniach - výroba tepla, distribúcia tepla a odovzdávania tepla. Dôležité je riadenie výroby tepla, keď je ku klasickému kotlu priradený ďalší obnoviteľný zdroj tepla, akým je zdroj tepla na biomasu. Kotol na biomasu pracuje efektívnejšie, ak je čo najdlhšie v prevádzke a nie v režime zap./vyp. Preto je v systéme zaradený akumulačný zásobník, ktorý slúži na čo najdlhší chod kotla.
Solárne kolektory a biomasa
V oblastiach s veľkými zalesnenými plochami sa často používa kombinácia obnoviteľných zdrojov tepla zo solárneho kolektora a kotla na biomasu. V letných mesiacoch kolektory zabezpečujú prípravu teplej úžitkovej vody, čím šetríte biomasu a predlžujete životnosť kotla. Regulácia v tomto prípade uprednostňuje slnečnú energiu a kotol na biomasu sa aktivuje len v prípade deficitu slnečného žiarenia. Spúšťačom solárneho systému je snímač T1. Ak je T1 > T2, zapína sa čerpadlo Č1 a zásobníkový ohrievač sa vyhrieva solárnym kolektorom. Nabíjanie akumulačného zásobníka sa riadi snímačmi T4 a T5 a chod kotla sa ďalej riadi snímačom T7 v kotle.
Tepelné čerpadlo a biomasa
Tepelné čerpadlo pokrýva potrebu tepla v prechodných obdobiach s vysokou účinnosťou. Keď vonkajšia teplota klesne pod bod, kedy výkon čerpadla slabne, regulácia pripojí kotol na biomasu ako výkonnejší zdroj. Súčasťou takýchto systémov býva akumulačný zásobník tepla, ktorý vyrovnáva rozdiely medzi výrobou a spotrebou. Funkcia akumulačného zásobníka spĺňa v tomto prípade úlohu vyrovnávania rozdielov medzi výrobou a spotrebou tepla.
Budúcnosť vykurovania biomasou
Podľa prognóz Ministerstva životného prostredia SR sa očakáva, že do roku 2035 vzrastie podiel biomasy na energetickej spotrebe o 30-40 %.
