Kotol pre podlahové vykurovanie: Kompletný sprievodca výberom a inštaláciou

Podlahové vykurovanie patrí medzi nízkoteplotné vykurovacie systémy, ktoré si v posledných rokoch získavajú čoraz väčšiu popularitu v domácnostiach, kanceláriách a iných typoch priestorov. Aby však tento systém fungoval optimálne a hospodárne, je nevyhnutný správny výber a nastavenie zdroja tepla - kotla. V tomto článku sa pozrieme na kľúčové informácie o podlahovom vykurovaní, výbere vhodného kotla, modulácii výkonu, výpočte potrebného výkonu a ďalších dôležitých aspektoch.

Čo je podlahové vykurovanie a jeho kľúčové výhody?

Plynové podlahové kúrenie je jedným z moderných vykurovacích systémov, ktoré sú čoraz častejšie vyberané majiteľmi domov a bytov. Ide o systém, ktorý spočíva v ohrievaní vzduchu v miestnostiach prostredníctvom vyžarovania tepla z podlahy. Podlaha je ohrievaná pomocou systému rúrok, v ktorých prúdi teplá voda ohrievaná plynovým kotlom. Vykurovanie prebieha sálaním tepla, a nie prúdením teplého vzduchu ako v prípade klasických radiátorov. Podlahové kúrenie vyžaruje po celej ploche teplo do priestoru a zohrieva ho rovnomerne.

Tepelná pohoda a energetická úspora

Z hľadiska tepelnej pohody je podlahové vykurovanie správnou voľbou. Tepelná pohoda je stav, keď je v priestore príjemná teplota a vhodné teplotné vrstvenie vzduchu. Pri ideálnom kúrení je vo výške hlavy stojaceho človeka teplota vzduchu približne o 2 až 3 °C nižšia ako na úrovni nôh - vytvára sa tak vhodné teplotné vrstvenie. Pri horizontálnom rozložení by mala byť teplota vo všetkých rovinách rovnaká. Pri podlahovom vykurovaní je vertikálne aj horizontálne rozloženie teplôt vo vykurovacom priestore takmer ideálne (teplé nohy, chladná hlava). Väčšina ľudí sa cíti príjemne, ak v ich dome či v byte je nastavená teplota okolo 22°C. Podlahové vykurovanie disponuje nízkymi povrchovými teplotami, čím umožňuje optimálnu rýchlosť prúdenia vzduchu v miestnosti. Tepelná pohoda je na vysokej úrovni, tzn., že obyvateľ domu má subjektívny pocit príjemného tepla a to napriek tomu, že celková teplota vzduchu v miestnosti dosahuje napr. iba 18 °C.

Medzi ďalšie významné výhody podlahového vykurovania patrí úspora energie. Podlahové vykurovanie je úsporné - môže ušetriť až 15 % energie oproti vykurovaniu radiátormi. Prevádzkové náklady sú nižšie vzhľadom na to, že podlahová konštrukcia je zároveň vykurovacou plochou s teplotou vyššou ako dosahujú bežné, nevykúrené podlahy a teplota vzduchu v miestnosti môže byť nižšia o 2 až 3 °C v porovnaní s konvenčným (radiátorovým) vykurovaním. Rozdiel v teplote predstavuje úsporu energie a znižuje konečné platby za spotrebu energie. Pokles o 1 °C predstavuje približne 6% - nú úsporu energie.

Nízke prevádzkové teploty, hygiena a estetika

Podlahové vykurovanie je veľký výhrevný zdroj (plošne), takže vykurovacie médium je vyhrievané len na 30 až 45°C. Toto otvára možnosť použitia obnoviteľných zdrojov energie, ako sú solárne a geotermálne zdroje. Prevádzka podlahového vykurovania je hygienická, nevíri vzduch a vykurovacie plochy neznečisťuje unášaný prach. Nižšia vlhkosť stien bráni vzniku plesní a mikroorganizmov, čo znižuje riziko vzniku alergií. Systém je skrytý v podlahe a je prakticky bezúdržbový, znižuje možnosť úrazu, pretože neexistujú žiadne zvláštne riziká v oblasti pohybu. Je to tiež estetické riešenie, pretože nie je potrebné inštalovať radiátory, čo umožňuje väčšiu slobodu v rozmiestnení nábytku v dome.

Historický pohľad na podlahové vykurovanie

História podlahového vykurovania siaha až do starovekého Grécka. Približne v roku 1 200 pred n. l. sa používalo v provincii Anatólia. Teplonosnou látkou boli spaliny. Cez komínový ťah v podlahe prechádzali spaliny a vykurovali miestnosti. Kúrilo sa o poschodie nižšie. Okolo roku 80 pred n. l. Rimania takto vykurovali kúpele a neskôr celé obydlia. Veľmi zachovalé staroveké podlahové vykurovanie si môžete osobne pozrieť neďaleko Bratislavy (len 25 km) v Rímskom meste Carnuntum.

Výber kotla pre podlahové vykurovanie

Pre optimálne fungovanie podlahového vykurovania je kľúčový správny výber kotla. Podlahové vykurovanie predstavuje nízkoteplotný sálavý systém, ktorý využíva na vykurovanie nižšiu teplotu (teplota podlahy by nemala prekročiť 29 °C a teplota vody v rúrkach umiestnených pod podlahou 50 °C). Tomu by mal zodpovedať aj zdroj tepla, aby vytvorili nízkoteplotnú zostavu vykurovania.

Typy kotlov a ich vhodnosť

Srdcom ústredného vykurovania je plynový teplovodný kotol, ktorý ohrieva vodu na jej rozvod do vykurovacích telies. Plynový kotol môže slúžiť nielen na vykurovanie, ale aj na prípravu teplej vody, tzv. kombinovaný kotol. Podľa spôsobu umiestnenia kotly delíme na nástenné alebo stacionárne. Výhodou nástenných sú menšie rozmery a modernejšia konštrukcia, stacionárne typy sú vhodné do starších vykurovacích systémov s veľkými vodnými objemami, a teda pre ich umiestnenie je potrebný väčší priestor (kotolňa, pivnica). Podľa efektívnosti využitia tepla pri spaľovaní zemného plynu sa plynové kotly rozdeľujú na klasické, nízkoteplotné a kondenzačné.

Kondenzačné kotly - ideálna voľba

Kondenzačný kotol a tepelné čerpadlo pracujú najefektívnejšie (najúspornejšie) v nízkoteplotnom režime (35 - 45°C). V súčasnosti komfort nízkoteplotného vykurovania zabezpečujú kotly tzv. druhej a tretej generácie, tzn. nízkoteplotné a kondenzačné. Súčasné novostavby, ako aj zrekonštruované rodinné domy, využívajú nízkoteplotné systémy vykurovania - podlahové, stenové alebo stropné. Preto je voľba nízkoteplotného kotla a obzvlášť kondenzačného kotla efektívna a ekonomická.

Kondenzačný kotol je kotol, ktorý využíva režim kondenzácie vodnej pary obsiahnutej v spalinách. Ak znížime teplotu spalín v kotle pod rosný bod, uvoľní sa vo výmenníku kotla skupenské teplo kondenzácie vodnej pary. Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín, čím ich zákonite ochladzuje. Pri teplote vratnej vody približne do 55°C pracuje kotol v kondenzačnom režime. Následne od spalín predhriata vykurovacia voda je v kotle dohriata na požadovanú teplotu.

Najlepšou voľbou pre podlahové kúrenie je kondenzačný plynový kotol, ktorý sa vyznačuje vysokou efektivitou a výkonnosťou. Vďaka tomu, že napájanie podlahy nevyžaduje ohrievanie vody na vysoké teploty, plynový kotol pracuje na nízkych otáčkach a s výrazne nižšou spotrebou, tzv. v kondenzácii. Z hľadiska plynového kotla a spotreby plynu je podlahové kúrenie oveľa ekonomickejším vykurovaním ako radiátory. Zatiaľ čo radiátory často vyžadujú teploty napájania vyššie ako 50 °C, podlahové kúrenie stačí napájať teplotami 28-35 °C. Najnižšiu teplotu spalín, a teda najúspornejšiu prevádzku, dosahuje plynový kondenzačný kotol. Je vhodný na vykurovanie domácností, kancelárskych budov, ale aj iných priestorov a je samozrejmosťou pri novostavbách. Jeho inštaláciu by ste však mali zvážiť aj pri rekonštrukciách budov - oproti iným kotlom s ním totiž môžete ušetriť nemalé finančné prostriedky.

Ak máte starý kotol (napríklad na uhlie alebo drevo), jeho výmena za nový - kondenzačný plynový kotol - prinesie ďalšie úspory. Kondenzačné kotly využívajú teplo z kondenzácie vodnej pary, čo ešte viac zvyšuje ich účinnosť a znižuje prevádzkové náklady. Dôležité je, aby bol vybraný kotol prispôsobený na prácu s nízkymi teplotami podlahového kúrenia. Vzhľadom na režim kondenzácie musí byť teplovýmenná plocha v kondenzačných kotloch vyrobená z antikorózneho materiálu, a zákonite tak musí byť voči korózii odolná aj komínová konštrukcia. Teplota spalín pri tomto type kotla sa pohybuje v rozmedzí 40 - 90 °C, samozrejme, v závislosti od teploty vykurovacej vody a okamžitého využitia kotla. Účinnosť kondenzačného kotla počítaná z tzv. spaľovacieho tepla dosahuje až 98 %. Zostávajúce 2 % stratíte spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké.

Kondenzačné kotly s prietokovým ohrevom slúžia na vykurovanie do radiátorov, či podlahového kúrenia a zároveň ohrievajú teplú vodu priamo v kotli cez malý prietokový výmenník zabudovaný priamo v konštrukcii kotla. Kotol primárne kúri do vykurovacieho okruhu a pri otvorení vodovodnej batérie začne cez kotol pretekať voda a automaticky sa prepne trojcestný ventil a kotol začne túto vodu ohrievať s plným výkonom. Nasávanie kotla je možné z priestoru, alebo priamo cez stenu z vonka.

Tepelné čerpadlá - najúspornejšie riešenie

Z našich skúseností a výpočtov nám vychádza ako najúspornejší systém vykurovania tepelné čerpadlo (vzduch-voda aj zem-voda). Kondenzačný kotol a tepelné čerpadlo pracujú najefektívnejšie v nízkoteplotnom režime (35 - 45°C). Odhadovaná životnosť plynového kotla je 10 rokov a tepelného čerpadla vzduch-voda je 15 rokov. Tepelné čerpadlo zem-voda má odhadovanú životnosť 20 rokov, a preto je najvýhodnejšie z porovnávaných zdrojov tepla.

Inštalovanie tepelného čerpadla nie je len ekonomicky výhodné, ale aj zodpovedné voči životnému prostrediu. Ak hľadáte energeticky efektívny, ekologický a spoľahlivý spôsob vykurovania a ohrevu vody, tepelné čerpadlo môže byť správnou voľbou pre vašu budovu. Na tepelné čerpadlá je ešte možné získať dotáciu až do výšky 3800 EUR (max. 4370€). Slovenská inovačná a energetická agentúra (SIEA) priebežne vyhlasuje jednotlivé kolá na podporu obnoviteľných zdrojov energie (OZE). SIEA zabezpečuje realizáciu podporných grantových programov zameraných na energetickú efektívnosť a využívanie obnoviteľných zdrojov energie vo verejnom sektore a v domácnostiach. Systém vykurovania tepelným čerpadlom je pripravený odoberať teplo z interiéru a chladiť vašu stavbu. Ponúka množstvo výhod a úsporu v prevádzkových nákladoch.

Elektrické podlahové vykurovanie

Elektrické podlahové kúrenie je opakom vodného podlahového kúrenia - pod podlahou nie sú žiadne rúry s vodou, nie je tu žiadny kotol, ale elektrické vykurovacie rohože. Podobný scenár nízkej spotreby energie by sa vyskytol v prípade napájania tepelným čerpadlom. Ak hovoríme o elektrickom kúrení, náklady na výrobu jedného kW energie sú najnižšie v prípade, keď to robí tepelné čerpadlo (za podmienok nad -10, -15 °C, keď to môže robiť bez použitia energeticky náročných elektrických ohrievačov). Napriek tomu, v prípade tuhej zimy bude podlahové kúrenie s elektrickým kotlom stále menej ekonomické ako plynové podlahové kúrenie.

Výkon kotla a jeho modulácia

Výkon kotla patrí k základným parametrom, ktoré je potrebné zvažovať pri kúpe nového tepelného zdroja. Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru, aby bola vytvorená tepelná pohoda. Kotol funguje na vyššom výkone pri nízkej vonkajšej teplote. Pri vyšších teplotách, naopak, je potrebný oveľa menší výkon.

Modulácia výkonu kotla

Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia. Moduláciu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Keď potrebujeme, aby sa voda v hrnci zohriala rýchlo a na vysokú teplotu, tak nastavíme čo najväčší plameň. Naopak, ak potrebujeme zohriať vodu v hrnci pomaly na nižšiu teplotu a udržiavať ju, tak nastavíme malý plameň. Kotol mení svoj výkon automaticky podľa monitorovaných a vyhodnocovaných vstupných parametrov. Podľa nich potom nastavuje optimálny výkon na prevádzku.

Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie priestoru bez zbytočného cyklovania kotla. Cyklovanie kotla predstavuje časté vypínanie a zapínanie, čo prináša zvýšené opotrebovávanie jednotlivých častí kotla a nehospodárnu prevádzku. Každý kvalitný kotol je vyrobený spôsobom, aby vedel plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon. Pre veľkú časť vykurovacieho obdobia (zhruba až tri štvrtiny sezóny) pre kúrenie v domoch stačí 15 až 50 % nominálneho výkonu kotla.

Výpočet potrebného výkonu kotla

Dôležitým faktorom je aj použité palivo a veľkosť objektu alebo miestností, ktoré chcete prostredníctvom kotla vykurovať. Od týchto vlastností totiž závisí maximálny výkon kotla, ktorý je potrebné vypočítať ešte pred samotnou kúpou. Správny výkon je nutné vždy vybrať na základe projektového výpočtu, kde sú určené tepelné straty budovy. Správne naprojektovaný kotol zabezpečí dostatok tepla aj v chladných aj prechodných obdobiach v roku a dovoľuje znížiť výkon na optimálnu hodnotu.

K tomu, aby sme mohli aspoň orientačne určiť požadovaný výkon kotla, musíme poznať niekoľko dôležitých údajov. Hlavne obytnú plochu domu, celkový súčet objemu vykurovaných miestností, vek budovy, prípadné zateplenie a určenie, či inštalovaný vykurovací systém je novší alebo starší. Niekedy sa uvádza, že na jeden meter štvorcový je potrebný výkon zhruba 70 až 80 Wattov tepelného výkonu (35-40 Wattov na meter kubický) pri novšej budove s modernou inštaláciou vykurovania. Pri starších domoch bez tepelnej izolácie a s väčšími tepelnými stratami domu a s tradičnou inštaláciou vykurovania sa jedná o hodnotu približne 150 až 160 Wattov na meter štvorcový (70 - 80 Wattov na m3). Orientačný výkon kotla, potrebný na vykúrenie priestorov, si môžete vypočítať aj sami. Následne zúžiť výber na zariadenia spĺňajúce kritériá a na záver sa rozhodnúť pre konkrétny kotol. Samozrejme, ide iba o orientačný výpočet výkonu kotla a odporúčame konzultovať túto problematiku s odborníkmi. Rovnako tak je potrebné sa pri výbere konkrétneho kotla poradiť s projektantom budovy alebo vykurovacieho systému. Treba podotknúť, že tieto hodnoty sú iba orientačné a neberú do úvahy možné rezervy a špecifické podmienky odlišné pre každý objekt, napríklad počet členov domácnosti alebo požiadavky na teplú vodu.

Ak ide o novostavbu a budova je dobre izolovaná, budeme potrebovať približne 7 kW na 100 m² plochy domu s podlahovým kúrením na plyn. Dôležité je, že staršie budovy majú zvyčajne väčšiu potrebu tepla a v ich prípade môže byť 7 kW na 100 m² nedostatočné. Preto sa často používa aj 10-12 kW na 100 m². Závisí to od kvality izolácie budovy a jej celkového stavu, rovnako sa zohľadňuje aj stav okien, pretože majú významný vplyv na tepelné straty.

Nie je potrebné obávať sa nadmerného dimenzovania kondenzačného kotla - ide o moderné zariadenia vybavené snímačmi teploty. Tepelná strata sa uvádza v projekte vykurovania a predstavuje hraničný parameter, platný len pri najnižších vonkajších teplotách. V slovenských podmienkach je to v čase, kedy teplota vzduchu klesne pod zhruba -12 alebo -15 °C. Takéto obdobie však trvá zvyčajne maximálne pár týždňov. Bežne sa teploty v zimnej sezóne pohybujú okolo nuly. V takých prípadoch teda postačuje výkon kotla menší ako 25 % tepelnej straty domu alebo budovy. Pri súčasných novostavbách sa táto okamžitá tepelná strata pohybuje okolo 2 až 4 kW. Práve z tohto dôvodu je dôležité pri kúpe vybrať kotol s takými parametrami, aby dokázal optimálne fungovať a zabezpečiť tepelný komfort aj pri teplotách okolo 0 °C. Ak totiž kotol funguje nesprávne a mimo určeného rozsahu, dochádza k už spomenutému cyklovaniu. Štandardné kotly so štartovacím výkonom 6-8 kW absolvujú takýchto cyklov okolo 40 000 ročne.

Profesionálna inštalácia a regulácia podlahového vykurovania

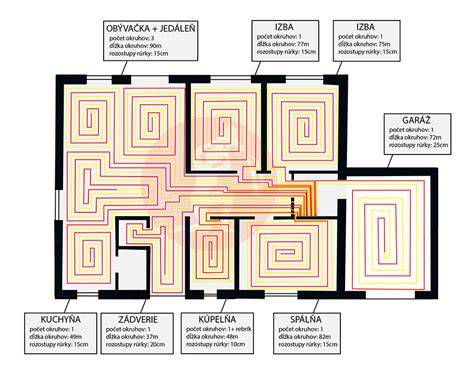

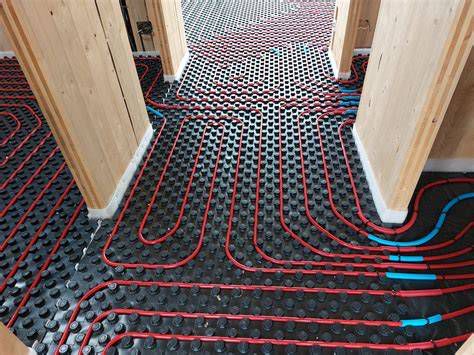

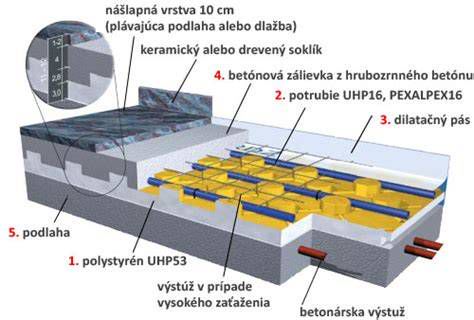

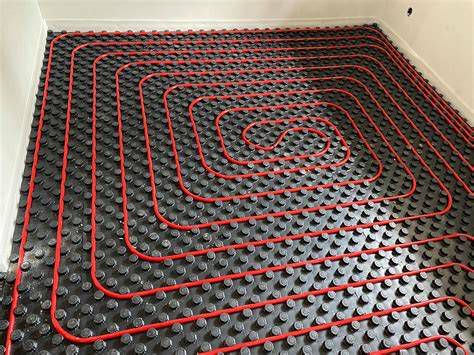

Podlahové vykurovanie vám nainštalujeme rýchlo, profesionálne a s dôrazom na to, aby fungovalo spoľahlivo aj s budúcim zdrojom tepla a technológiami domu. Rúry podlahového kúrenia sú uložené v podlahe tak, aby zaručili rovnomerné rozvádzanie tepla v budove. Už pri návrhu myslíme na to, ako bude spolupracovať s tepelným čerpadlom, chladením aj vetraním, aby všetko tvorilo jeden premyslený celok. Zameriavame sa na teplovodné podlahové vykurovanie nakoľko je tento spôsob vykurovania domu najefektívnejší. Veľká vykurovacia plocha umožňuje nízkoteplotné vykurovanie, ktoré môže ušetriť až 15% energie oproti vysokoteplotnému vykurovaniu. Šírka pokládky rozostupov cca 15 cm.

Inštalujeme jedno z najkvalitnejších potrubí pre podlahové vykurovanie REHAU RAUTHERM-S, vyrábané zo zosieťovaného polyetylénu PE-Xa. Vďaka zosieťovaniu dochádza k vylepšeniu vlastností polyetylénu PE, hlavne teplotnej a tlakovej odolnosti, odolnosti proti vzniku trhlín a rázovej húževnatosti aj pri nízkych teplotách. Koextrudovaná vrchná vrtstva zabraňuje prestupu kyslíka do vykurovacieho systému, je z etylvinylalkoholu (EVAL). Potrubie pripíname Tacker sponami cez fóliu do polystyrénovej izolačnej vrstvy. Ide o najefektívnejší spôsob inštalácie podlahového vykurovania. Tento spôsob zabezpečí najlepšie obtečenie betónu okolo trubiek a tým aj najlepší prestup tepla.

Súčasťou podlahového vykurovania je rozvádzač. Pri podlahovom kúrení je na rozdeľovač napojená každá trubka v podlahe. Rozdeľovač REHAU poskytuje veľmi dobrú kontrolu prietoku a plynulosť regulácie. Ide o relatívne jednoduché zariadenie, ale počas prevádzky je sústavne namáhané. Na trhu sú rôzne modely rozdeľovačov. Podlahové kúrenie zalievame poterom s aditívami (plastifikátor, PP vlákna), aby povrch bol odolný voči praskaniu, jednoliaty a podporoval prestup tepla. Jednou z nevýhod tohto systému je, že nesmiete vŕtať do podlahy pokiaľ neviete umiestnenie rúrky.

Dodávame kvalitu: Používame kvalitné zariadenia, kvalitné materiály a nadštandardné izolácie. Zabezpečujeme kvalitný a rýchly servis: V prípade poruchy zabezpečujeme rýchlu opravu či zmenu nastavenia. Naši špecialisti na vykurovacie systémy vám pomôžu pri výbere a inštalácii systému, ktorý bude najlepšie vyhovovať vašim potrebám.

Komplexné služby v oblasti podlahového vykurovania

Pre zabezpečenie optimálneho a efektívneho vykurovacieho systému ponúkame širokú škálu služieb, ktoré pokrývajú všetky etapy od návrhu až po uvedenie do prevádzky. Naše služby zahŕňajú:

• Výpočet tepelných strát
• Vypracovanie možných úsporných technických riešení
• Porovnanie prevádzkových nákladov s prihliadnutím na použité palivo (plyn, drevo, elektrická energia)
• Vhodnosť využitia krbu a obnoviteľných zdrojov (vrátane krbu-vodníka)

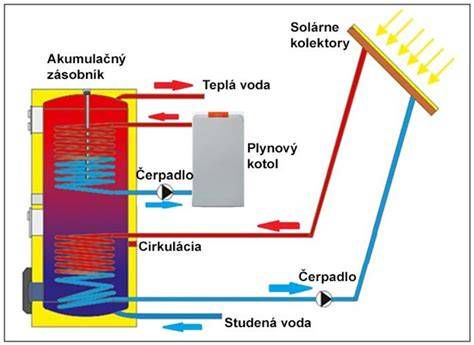

• Posúdenie vhodnosti solárneho systému
• Výpočet efektívnej hrúbky tepelnej izolácie a zateplenia
• Projekt kúrenia
• Návrh riešenia pre najlacnejšie kúrenie
• Dodávka a montáž plynofikácie RD (vrátane prípojky)
• Rekonštrukcia plynofikácie
• Demontáž starého vykurovania a likvidácia odpadu
• Dodávka a montáž kotolne komplet vrátane strojovne (čerpadlá, zmiešavacie ventily, ekvitermická regulácia, kotly ATTACK DPXP, ATTACK Pellet automatic, Buderus GB, Protherm Panter Condens, Junkers ZSBR, Viessmann Vitocal, NIBE split, Viessmann Vitodens)
• Dodávka a montáž podlahového vykurovania komplet (polystyrén, systémová doska s kročajovým útlmom, dilatácie, fólie, rúrka, rozdeľovače - HERZ, SHUTZ, nerezové, mosadzné)
• Anhydridová zálievka alebo poter (55mm), brúsenie podlahy, zameranie výšok
• Dodávka a montáž radiátorového kúrenia (rozvod Cu + Korad, termostatické hlavice)

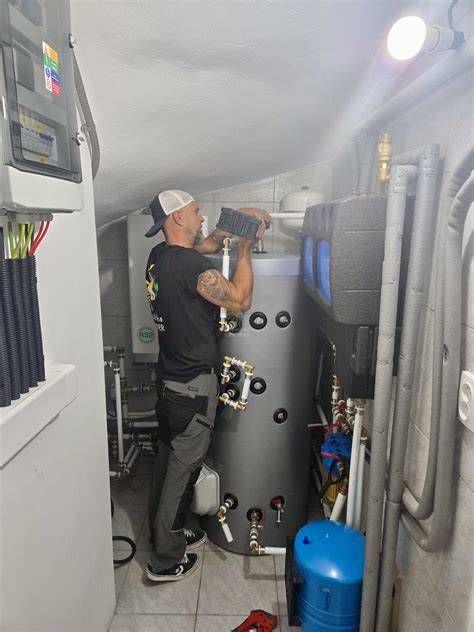

• Akumulačné nádoby a zásobníky TUV (120l, 175l, 250l, 300l, 600l, 1500l)
• Cyklónový magnetický odkaľovač, expanzia, dymovody, komín
• Vyregulovanie a nastavenie vykurovacieho systému
• Revízie
• Uvedenie do prevádzky a zaškolenie
• Záruka 5 rokov

Ponúkame vysoko úsporné kúrenie na celý život.

Prehľad produktov a komponentov

V našom sortimente nájdete širokú ponuku produktov pre kompletné vykurovacie systémy:

• Kondenzačné kotly s prietokom, ohrevom TUV
• Možnosť pripojenia zásobníka
• Zostavy kotol a zásobník, so vstavaným zásobníkom
• Regulácie pre kotly, odťahy spalín, dymovody
• Elektrické kotly a konvektory (Protherm Raja/Ray, Buderus Logamax, Attack Electric)
• Izbové termostaty a regulácie (manuálne, programovateľné, bezdrôtové, originálne, WiFi/Smart termostaty)
• Čerpadlá pre vykurovanie, vodu (IBO, Avansa)
• Potrubia pre vodu, vykurovanie (potrubie na kúrenie, rozvod pitnej vody, podlahové kúrenie, izolácie, Pex-Al-Pex)
• Polystyrén, systémové dosky
• Skrutkové spoje (priame spojky, prechody, kolená a redukované kolená, t-kusy, nástenky na batérie)
• Mosadzné závitové fitingy (kolená, T-kusy, nátrubky, vsuvky, redukcie, polšrób)
