Drevená konštrukcia môže vyzerať pevne už v deň montáže. To však ešte neznamená, že je správne spojená. Pri drevostavbách, krovoch, pergolách, montovaných domoch a zruboch nestačí vybrať prvý spojovací materiál, ktorý je po ruke. Zlý spojovací materiál vie pokaziť aj dobre narezané hranoly, presný projekt a poctivú montáž. Preto sa oplatí pozerať na spojovací materiál pre drevostavby ako na technický systém, kde je každý prvok má svoju úlohu a funkciu.
Základy spájania drevených konštrukcií
Drevo nie je oceľ. Reaguje na vlhkosť, teplotu a zaťaženie. Vie napučať, vyschnúť, jemne sa skrútiť alebo zmeniť objem. Pri návrhu spojov je dôležité zohľadniť rôzne sily, ktoré na ne pôsobia: sila sa snaží spoj vytiahnuť, prvky sa snažia posunúť popri sebe, prvky sú tlačené k sebe alebo na podklad, alebo sa konštrukcia snaží vychýliť alebo skrútiť.
Pre praktické použitie platí jednoduché pravidlo: Drevo s drevom riešte vrutmi alebo konštrukčnými skrutkami. Drevo s betónom riešte kotvami. Na tenké kovové diely, plechy a pomocné montážne prvky môžu dávať zmysel nity.
Typy spojovacích materiálov pre drevo
Vruty a konštrukčné skrutky do dreva
V bežnej reči sa pojmy skrutka a vrut často miešajú, avšak majú rozdielne funkcie. Vrut je spojovací prvok, ktorý sa závitom zahryzne priamo do dreva. Pri dotiahnutí pritiahne jeden prvok k druhému. Vruty sú vhodné najmä tam, kde potrebujete spojiť drevené prvky priamo. Slovo skrutka je širší pojem. Konštrukčná skrutka do dreva musí drevo nielen spojiť, ale aj pevne stiahnuť. Častou chybou je použiť bežnú skrutku tam, kde má byť konštrukčná skrutka, pretože na pohľad to môže držať, no zlyhať pri zaťažení.
Pri výbere vrutov a skrutiek sú dôležité aj typy hlavy. Tanierová hlava má väčšiu dosadaciu plochu, čo v praxi znamená lepšie stiahnutie drevených prvkov a menšie riziko, že sa hlava príliš zareže do dreva. Zápustná hlava sa používa tam, kde má byť hlava skrutky zarovno s povrchom alebo skrytá.

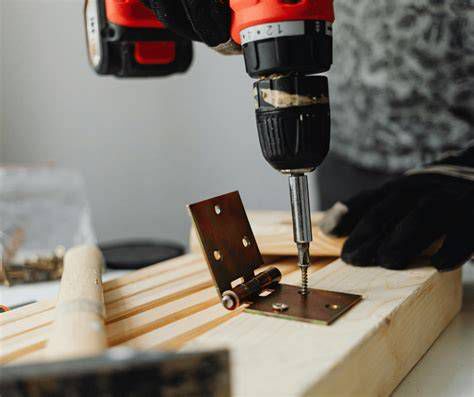

Pre nosné drevené konštrukcie sa v modernom tesárstve používajú špecializované konštrukčné skrutky, ktoré postupne nahrádzajú klasické tesárske klince. Používajú sa na spájanie krokví, stĺpov, vazníc, pánt, slemeníc a všetkých nosných prvkov krovu. Pri ich výbere je dôležité zameriavať sa na technické parametre ako zosilnené jadrové teleso (priemer jadra závitu je výrazne väčší), TORX pohonná drážka (hviezdicový profil prenáša vyšší krútiaci moment), samovŕtacia špička (eliminuje potrebu predvŕtania pri väčšine drevín) a ETA certifikácia (garantuje testovanie a splnenie parametrov únosnosti).
Kotvy pre spojenie s pevným podkladom

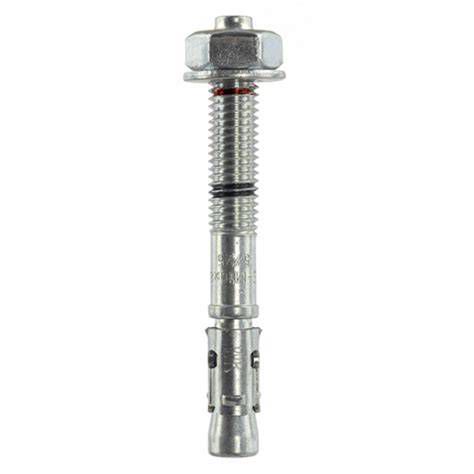

Kotva nespája drevo s drevom. Kotva rieši spojenie drevenej konštrukcie s pevným podkladom. Kotvu použite vtedy, keď potrebujete preniesť zaťaženie z drevenej konštrukcie do betónu, muriva alebo iného pevného podkladu. Rozlišujeme mechanické a chemické kotvy. Mechanická kotva drží v podklade najčastejšie rozopretím alebo zaklinením a je rýchla a praktická. Chemická kotva funguje inak, kde sa závitová tyč alebo kotevný prvok osadí do otvoru s chemickou maltou. Veľkou výhodou chemickej kotvy je, že nevytvára taký rozperný tlak ako klasická mechanická kotva.
Nity a ich špecifické využitie
Nity sa v dreve často zle chápu, pretože nit vytvára trvalý spoj najmä medzi tenšími materiálmi, často medzi plechmi alebo kovovými dielmi. Ak riešite plechy alebo pomocné kovové diely, pozrite si kategóriu trhacie nity DIN 7337. Vo väčšine prípadov nity nie sú univerzálnou náhradou skrutky pre spájanie dreva s drevom alebo dreva s podkladom.
Komplexné tesárske kovania
Trámové spojky a tesárske kovania uľahčujú stavbu drevených konštrukcií a zvyšujú ich stabilitu. Pri správnom výbere a použití zabezpečia pevné spoje, presné uchytenie trámov a dlhú životnosť celej stavby. Tesárske kovania sú kovové prvky určené na spájanie, kotvenie a vystužovanie drevených konštrukcií. Zahŕňajú trámové spojky, pätky na hranoly, uholníky, spojovacie a styčníkové dosky.
Kvalitné trámové spojky a tesárske prvky zvyšujú pevnosť a bezpečnosť drevených konštrukcií, uľahčujú montáž a predlžujú životnosť celej stavby. Pomáhajú prenášať zaťaženie, držia spoje presne na svojom mieste a chránia drevo pred poškodením, vlhkosťou alebo deformáciami. Pri stavbe z dreva nie sú detaily detailmi - trámové spojky, pätky na hranoly a ostatné tesárske prvky určujú, ako pevná a bezpečná bude celá konštrukcia.
Prehľad základných prvkov tesárskeho kovania
Pred výberom uholníka, topánky alebo pätky si ujasnite, aké sily na spoj pôsobia. Pri voľbe správneho kotviaceho prvku je nutné zohľadniť taktiež smer pôsobiacich síl aj veľkosť zaťaženia (napríklad sklz v rovine spoja, ťah a vytrhnutie pri vztlaku vetra, tlak a nosnosť pre stĺpiky).
| Typ prvku | Hlavná funkcia | Odporúčané použitie |
|---|---|---|
| Uholník s výstuhou | Spevnenie rohov, prenos šmykových síl | Exteriér, väčšie rozpätia |
| Trámová papuča | Uloženie trámov do kolísky | Nosné konštrukcie, pergoly, krovy |
| Pätka stĺpika | Kotvenie k podkladu a ochrana pred vlhkosťou | Stĺpy pergol, nosné stĺpiky |
FR Vrúblovanie ovoc stromkov na spojku

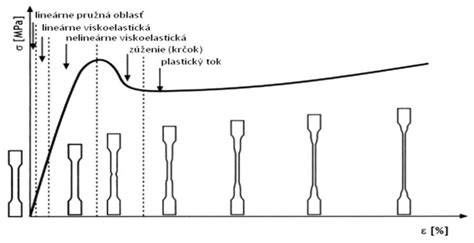

Výber a faktory ovplyvňujúce spoľahlivosť spojov
Bezpečný spojovací materiál nezačína pri cene. Začína pri použití. Pri výbere je dôležité klásť si otázky ako: Čo spájam? Je spoj nosný? Aké hrubé je drevo? Aké sily pôsobia na spoj? Bude spoj v interiéri alebo exteriéri? Bude spoj viditeľný? Potrebujem spoj rozobrať? Je podklad kvalitný? Pevnosť spoja nie je len o priemere a dĺžke. Veľkú úlohu má aj prostredie.
Povrchová úprava a životnosť
Povrchová úprava chráni kov pred koróziou. Všetky tesárske kovania sú zvyčajne vyrobené z pozinkovanej ocele s galvanickým zinkovaním, ktoré poskytuje dlhodobú ochranu proti korózii. Správna povrchová úprava rozhoduje o životnosti spoja, hlavne vonku:
- Interiér: Do suchého vnútorného prostredia obvykle stačia galvanicky zinkované prvky.
- Exteriér: Na dážď, sneh a striedanie teplôt je vhodnejší žiarový zinek.
- Náročné prostredie: K bazénom alebo do slaného vzduchu je bezpečnejšia nerez A2/A4.
Dôležité je tiež dodržiavať kompatibilitu materiálov. Zmes rôznych kovov môže urýchliť galvanickú koróziu, zvlášť vo vlhku.
Dobrá rada pre všetky drevené konštrukcie: Pri pergolách, prístreškoch, krovoch, plotoch a drevených konštrukciách vonku neriešte len cenu skrutky. Pamätajte, že vrut do dreva nie je kotva. Kotva nie je skrutka do dreva. Nit nie je univerzálna náhrada skrutky. Dĺžka je dôležitá, ale nestačí. Lacná skrutka môže pri montáži vyzerať podobne, ale nemusí poskytovať potrebnú pevnosť. Kotva musí sedieť na podklad. V exteriéri alebo vlhkom prostredí sa povrchová úprava nesmie brať ako detail. Pri drevostavbe nevyberajte izolovane iba skrutku. Myslite na celý spoj.
Špecifiká kovania pre rôzne drevené konštrukcie
Kovanie pre montované drevodomy
Pri montovaných domoch rozhoduje presnosť, rýchlosť montáže a spoľahlivosť. Mnohé spoje sa po dokončení zakryjú, preto je najväčšie riziko skrytý problém. Montovaný dom nie je miesto na náhodné náhrady. Ak je v projekte predpísaný konkrétny typ spoja, rozmer skrutky alebo typ kotvenia, zmena musí dávať technický zmysel. Pri montovaných drevodomoch sa oplatí rozmýšľať nad celým detailom. Drevo, skrutka, kovanie, kotva, podložka a montáž musia spolupracovať.
Kovanie pre zrubové stavby
Zrubové stavby majú špecifický problém, pretože drevo v nich pracuje výraznejšie. Bezpečný spojovací materiál pre zrubové stavby musí počítať s pohybom dreva, sadaním, vlhkosťou a typom detailu. Pri zrubovej stavbe nie je vždy cieľ všetko „natvrdo zablokovať“, niektoré detaily musia rátať s pohybom dreva.
Kovanie pre drevené okná a dvere
Pre drevené okná a dvere platia špecifické normy, napríklad STN 74 6101-1 pre drevené okná a STN 74 6401 pre drevené dvere, ktoré uvádzajú požiadavky na navrhovanie, výrobu, skúšanie, dodávanie a skladovanie.
Materiály a spojovacie metódy
Na výrobu okien a dverí sa používa rezivo z prírodného ihličnatého a listnatého dreva. V spojoch nie sú povolené hrče, ani opravené hrče. Pri oknách, ktoré sú dokončené nepriehľadnou náterovou látkou, sa môžu po dohode s odberateľom drevené časti nadpájať klinovým spojom podľa STN 49 0251. Pre všetky spoje vonkajších dverí a dverí oddeľujúcich rôzne klimatické prostredia, ako aj pre okná, sa musí použiť lepidlo skupiny namáhania D4 podľa STN EN 204, s preukázanou tepelnou odolnosťou až do 60 oC.
Rohové spoje rámov a krídel, spájanie stĺpikov a priečnikov je obyčajne vyhotovené čapovaním, pomocou kolíkov alebo iným vhodným spôsobom zaisťujúcim tuhosť konštrukcie. Spojenie rámov musí byť nosné a nesmie zmeniť tvar rámov. Tieto požiadavky platia aj na spojenie pero - drážka, alebo kolíkový spoj.
Konštrukčné a vrchné kovanie
Konštrukčné kovanie (závesy a uzávery) musia spĺňať požadovanú funkciu najmä pri otváraní, zatváraní a dotesnení krídel. Druh kovania a spôsob osadenia je určený technickou normou výrobcu. Vrchné (ovládacie) kovanie je nevyhnutnou súčasťou konštrukčného kovania. Technické požiadavky na výrobu, skúšanie a dodávanie jednotlivých druhov vrchného kovania uvádzajú technické normy (napr. STN 16 6011, STN 16 6012, STN 16 6013, STN 16 6014). Konštrukčné a vrchné kovanie a spájacie súčasti viditeľné po montáži musia byť povrchovo upravené proti korózii elektrolytickým pokovovaním, nátermi, leštením, inými mechanickými, chemickými alebo elektrochemickými postupmi. Okná sa dodávajú spravidla bez namontovaného vrchného kovania a montážny materiál nie je súčasťou okna ani jeho ceny, pokiaľ nie je objednaná aj montáž.
Zasklievanie a odvodnenie

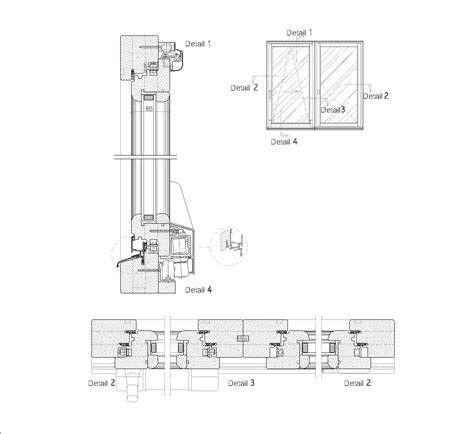

Sklenené výplne sa ukladajú do poldrážky na vyrovnávaciu vrstvu (napríklad z tmelu). Izolačné sklá sa ukladajú na podložky z plastu rozmiestnené podľa odporúčania výrobcu skla. Sklá môžu byť pripevnené tmelom, drevenými lištami alebo gumovými profilmi. Pri zasklení s utesnenou drážkou musí byť zasklievacia drážka z vonkajšej strany odvetraná prostredníctvom vyvŕtaných prechodových otvorov alebo štrbín. Spodná časť krídla musí byť vybavená výtokovým otvorom na odtok dažďovej vody, ktorých sklon musí byť ≥ 15 o. Tieto otvory sa vyhotovujú frézovaním, dlabaním alebo vrtaním, pričom frézované a dlabané otvory musia byť povrchovo upravené, a do vrtaných otvorov musí byť vložená rúrka z plastickej hmoty.
Typy a označovanie dverí

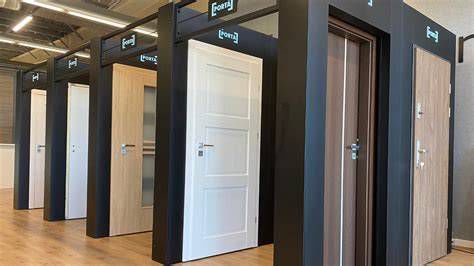

Názvoslovie dverí je uvedené v STN EN 12519. Dvere sa delia podľa smeru otvárania (otočné, kývavé, posuvné, skladacie), počtu krídel (jednokrídlové, dvojkrídlové), výplne (plné, zasklené, latkové) a vyhotovenia (s polodrážkou, bez polodrážky, nekompletizované, kompletizované). Dvere kompletizované sú zabezpečené krycím alebo transparentným náterom, okované a zasklené. Menovité rozmery dverí sa udávajú spravidla vo svetlosti zárubne v mm. Vlysy dverových krídiel a zárubní môžu byť na dĺžku nadpájané klinovým spojom podľa STN 49 0251, s kontrolami tesnosti počas výroby.
Príklady špecifických kovových spojok pre drevo
V ponuke sú rôzne typy spojok a rohovníkov, ktoré sú určené na spevnenie a spojenie drevených prvkov. Patria sem napríklad:
- Spojka 55 x 140 x 2,0 mm: hrúbka plechu 2,0 mm, výška 100 mm, spojovacie prostriedky: klinec BV/KH pr. 5,0 mm.
- Rohovník ozdobný 200 x 200 x 30 x 3,0 mm ČER NAD 2 C: hrúbka plechu 3,0 mm, otvory pr. 5,0, 11,0 a 13,0 mm, spojovacie prostriedky: klince BV/KH pr. 5,0, 11,0, 13,0 mm.
- Rohovník ozdobný 150 x 150 x 25 x 2,5 mm ČER NAD 1 C: hrúbka plechu 2,5 mm, otvory pr. 5,0, 7,0 a 11,0 mm, spojovacie prostriedky: klince BV/KH pr. 5,0, 7,0, 11,0 mm.
- Rohovník 80 x 80 mm BÍ Zn (20 ks): hrúbka plechu 4,0 mm, rozmer 80 x 80 mm, spojovacie prostriedky: konvexné klince 4/60 alebo svorníky pr. 8 mm.
- Pätka stĺpika U 120 x 120 x 4,0 mm: hrúbka plechu 4,0 mm, rozmer 120 x 120 mm, spojovacie prostriedky: konvexné klince 4/60 alebo svorníky pr. 10 mm.
- Kotviaca pätka 240 mm (s 2 tyčami): hrúbka plechu 5,0 mm, otvory pr. 11,0 mm, spojovacie prostriedky: svorník (vrút) pr. 10 mm.
- Pätka stĺpika nastaviteľná s doskou: hrúbka plechu 5,0 mm, otvory pr. 5,0 mm, priemer. 18,0 mm (v päte), spojovacie prostriedky: klinec BV/KH pr. 5,0 mm.
