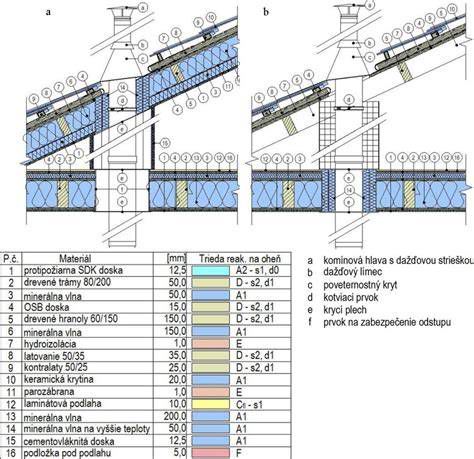

Strecha je súčasne so stenami, stropom a schodiskom jednou zo štyroch základných častí každej budovy. Nielenže chráni budovu pred nepriaznivými poveternostnými vplyvmi, ako sú dážď, sneh, vietor, chlad či teplo, ale jej tvarové riešenie má veľký význam pre celkový vzhľad budovy aj z hľadiska estetiky. Šikmá strecha sa skladá z krytiny a krovu, ktorý je nosnou konštrukciou zastrešenia. Nosné konštrukcie zastrešenia môžu byť drevené, oceľobetónové, oceľové alebo kombinované. Stále však vedú drevené konštrukcie, najmä pri návrhu šikmých striech rodinných domov.
Drevené krovy šikmých striech sú jednou z dvoch hlavných častí zastrešenia, čo znamená, že vytvárajú strešné plochy a nesú krytinu a ďalšie zaťaženie, ktoré na ňu pôsobí (vietor, sneh). Tvoria ich základné tesárske konštrukcie, ktoré sú doplnené latovaním alebo debnením pre montáž krytiny. Jednotlivé krovové sústavy majú svoje prednosti, zvláštnosti, výhody, prípadne nevýhody. Pri voľbe vhodnej krovovej sústavy na konkrétnu budovu sú rozhodujúce tieto okolnosti: využitie budovy, jej okolité prostredie, sklon strechy v súvislosti s použitou krytinou, spôsob podoprenia nosnej krovovej konštrukcie, voľná šírka a výška strechy a, samozrejme, aj hospodárnosť navrhovaného riešenia.
Každá krovová sústava musí spĺňať tieto konštrukčné zásady:
- Krov musí zaťažovať svoje podpory (steny, stĺpy, piliere) len v zvislom smere. V jazyku tesárov hovoríme, že krov je zviazaný. To docielime klieštinami, väznými trámami alebo oceľovými ťahadlami.
- V obidvoch smeroch, priečnom aj pozdĺžnom, musí byť krovová konštrukcia dostatočne tuhá.
- Priezy jednotlivých krovových konštrukčných prvkov treba navrhnúť jednak s ohľadom na vnútorné sily v nich pôsobiace a jednak s ohľadom na ich zoslabenie tesárskymi väzbami, ako sú výdlaby a zapustenia.
- Väzné trámy sa musia čo najmenej namáhať na ohyb.
Konštrukčné riešenie spojov a ich význam
Pevnosť a trvanlivosť jednotlivých drevených konštrukcií je priamo závislá od pevnosti spojov. Spájanie dreva je podmienené vzájomnou polohou prvkov, ich rozmermi a spôsobom a veľkosťou namáhania spoja. Spoje zhotovujeme odborne, presne, starostlivo, a najmä vhodnými spájacími prostriedkami (klince, skrutky, kolíky kovové kotvy, spojky, držiaky, ozubené prstencové záchytky a pod.). Styčné plochy musia byť rovné a musia na seba doliehať tak, aby boli splnené predpoklady statického výpočtu.
Krov drží strechu. Na strechu pôsobí vlastná hmotnosť, krytina, sneh, vietor, pohyb dreva a zaťaženie z celej konštrukcie. Krov nie je polička. Pri poličke je chyba nepríjemná. Krov je nosná drevená konštrukcia. Spojovací materiál v ňom nepôsobí len ako pomocník pri montáži. Dôležité: Ak ide o nosný spoj v krove, neoplatí sa hádať. Vždy sa riaďte projektom, odporúčaním tesára alebo statika. Najväčšia chyba je vyberať spojovací materiál len podľa ceny alebo podľa toho, čo je práve po ruke. Jedna z najväčších chýb je myslieť si, že celý krov vyrieši jeden typ skrutky. Na krove sa stretáva viac typov spojov. Práve preto je výber ťažký.
Tesárske viazané spoje drevených prvkov
Spájaním jednotlivých drevených prvkov sa vytvárajú základné tesárske konštrukcie, ktoré tvoria podstatu drevených krovov. Pozostávajú z vodorovných trámov, zvislých stĺpikov a šikmých vzpier. Vzpery sú väčšinou namáhané tlakom, ale keď sú ťahané a zdvojujú sa, hovoríme o klieštinách. Jednotlivé drevené prvky sa skladajú do sústavy tuhých trojuholníkových polí. Nesmieme nikdy zabudnúť na zabezpečenie konštrukcie pred vybočením, čo sa dosiahne zavetrovaním.
Podľa vzájomnej polohy spájaných konštrukčných prvkov a účelu rozlišujeme tri základné druhy tesárskych väzieb: pozdĺžne väzby (zrazy, plátovanie), priečne väzby (čapovanie, preplátovanie, kampovanie, osedlanie/zadrapnutie), zosilňovanie driev (zosilňujúce väzby, rozširujúce väzby).
Pozdĺžne väzby
Pozdĺžnymi väzbami nadstavujeme vodorovné, zvislé a šikmé prvky. Vodorovné trámy nadstavujeme spojmi, ako sú zrazy a plátovanie.
- Zrazy: Na zraz spájame tam, kde je trám podopretý po celej dĺžke alebo len čiastočne, pričom podpora musí vždy byť pod spojením. Čelá zrazov môžu byť tupé, šikmé, klinočelné alebo s čapom. Proti vybočeniu môžeme trámy zabezpečiť tesárskymi skobami, ale aj drevenými alebo oceľovými príložkami tak, aby na každej strane spoja boli minimálne dva svorníky.
- Štepovanie: Pozdĺžne nadstavovanie zvislých stĺpov a šikmých vzpier nazývame štepovanie. Čelá nadstavovaných prvkov sa najčastejšie spájajú prostým čelným zrazom. Prostý zraz, ako spoj použitý pri štepovaní stĺpov, zabezpečujeme pred bočným posunutím tesárskymi skobami alebo okovaním plochou valcovou oceľou, prípadne čiastočne zapustenými drevenými alebo oceľovými príložkami spojenými so stĺpom svorníkmi.
- Plátovanie: V mieste, kde nie je zraz dostatočne podopretý, spájame trámy pozdĺžnym plátovaním. Podobne postupujeme, keď plátujeme dlhšie pomúrnice, ale aj väznice krovu nad stĺpikmi. Plátovanie môže byť rovné, šikmé, rovnočelné, šikmočelné, klesajúce, stúpajúce, jednoduché s ozubom a pod. Pláty sa zaisťujú proti bočnému posunutiu dvoma dubovými alebo bukovými kolíkmi kruhového, štvorhranného, šesťhranného alebo osemhranného prierezu. Spoje ešte zabezpečujeme proti bočnému posunutiu oceľovými svorníkmi a spevňujeme kovovými spojkami.
Priečne väzby
K najrozšírenejším tesárskym spojom na spojenie dvoch alebo troch drevených prvkov, ktoré sa vzájomne križujú, patrí čapovanie. Aj v prípade, že sa jeden trám končí na druhom tráme, používame tento spoj.
- Čapovanie: Podľa uhla, pod ktorým sa trámy spájajú, rozlišujeme čapovanie pravouhlé alebo šikmé. Spájajú sa ním krokvy v hrebeni, vzpery a pásiky v krove, ale aj priečne trámy k stĺpikom. Základným prvkom tejto väzby je čap na konci jedného prvku a výdlab na druhom. Čap je výstupek na čele trámu, ktorý sa vsazuje do prohlubně (dlabu) v druhom trámu (prahu, ližine). Pri pravouhlom čapovaní rozoznávame čap stredný a čap postranný.
- Preplátovanie: Používame vtedy, keď sa v konštrukcii križujú dva vodorovné trámy alebo jeden je ukončený na druhom. Preplátovanie spočíva v tom, že v mieste spojenia urobíme v oboch trámoch výrez a trámy do seba vsunieme vo výrezoch v jednej rovine. Rozoznávame úplné alebo čiastočné preplátovanie. Preplátovanie sa používa aj na spojenie väzníc a pomúrnic pri valbových krovoch.
- Kampovanie: Je osadzovanie na ozub, ktoré zabráni posunutiu prvku a súčasne šetrí drevo. Nazývame tak určitý druh preplátovania, ktoré je výhodné pri križujúcich sa trámoch namáhaných na ohyb. Kampovanie môže byť jednostranné, obojstranné jednoduché, obojstranné dvojité a obojstranné rybinovité. Používame ho vo väzbe krovu pri spájaní väzného trámu a pomúrnice, väznice a trámu alebo klieštin navzájom.
- Osedlanie: Je spoj, ktorým spájame šikmý trám s vodorovným, ako sú napríklad krokva a pomúrnica. V šikmom tráme sa vyreže sedlo, vďaka ktorému šikmý trám dosadne na hornú plochu vodorovného trámu. Spoj ešte zabezpečujeme nárožníkmi, t. j. klincami dlhými 160 až 210 mm.
Zosilňovanie driev
V miestach, kde sú trámy namáhané na ohyb, používame zosilňujúce väzby.
- Rošt: Spojenie dvoch vodorovných trámov tak, aby pri ohybe pôsobili konštrukčne ako celok. Rošty môžu mať rozličné úpravy. Posunutiu zabránime spojením skrutkami, skobami, rozličnými príchytkami, ozubmi, klinmi alebo kombináciou uvedených spôsobov.
- Rozširujúce väzby: Uplatňujú sa najmä pri doskách a fošniach.
Moderné kovové spojovacie prvky pre strešné konštrukcie
V tomto procese zohrávajú kľúčovú úlohu kovové spojovacie prvky, ktoré sú neoddeliteľnou súčasťou moderného stavebníctva. Od univerzálnych uholníkov a ploských spojok až po špecializované trámové spojky a kotvy, tieto komponenty zabezpečujú pevnosť, tuhosť a bezpečnosť celej strešnej konštrukcie. Použitie kovových spojovacích prvkov výrazne zvyšuje tuhosť celej strešnej konštrukcie. Tým sa zabráni nakláňaniu uhla strechy vplyvom zaťaženia, ktoré môže byť spôsobené hmotnosťou strechy samotnej alebo silou vetra pôsobiacou na celú strechu. Toto sa samozrejme premieta do odolnosti konštrukcie a bezpečnosti tých, ktorí budú budovu používať. Tieto spojovacie prvky je možné použiť aj v iných krížových spojoch dreva.
Pozor! Táto dlažba má jeden vedľajší účinok Keď sa jej raz dotknete, obyčajný mat už nestačiť
Rôzne typy kovových spojovacích prvkov a ich aplikácie
Na trhu existuje široká škála kovových spojovacích prvkov, ktoré sú špecificky navrhnuté pre rôzne účely v stavebníctve, vrátane strešných konštrukcií.
Tu je prehľad najčastejšie používaných kovových spojovacích prvkov v strešných konštrukciách:
| Typ kovového spoja | Popis a použitie | Kľúčové vlastnosti |
|---|---|---|
| Zbíjané (klincové) spoje | Dopĺňajú alebo nahrádzajú tesárske väzby, najmä pri plnostenných a priehradových väzníkoch. | Nenáročnosť a jednoduchosť zhotovenia, cenová výhodnosť. Dôležitý je výber vhodného klinca (dĺžka, hrúbka, ryhovanie). |
| Svorníkové spoje | Používajú sa ako nosné spoje bez tesárskych väzieb alebo ako konštrukčné doplnky tesárskych väzieb. | Štvor- alebo šesťhranná hlava, závit, matica, kruhové podložky na ochranu dreva. Dôležité presné vŕtanie a dodržanie vzdialeností. |
| Sponové spoje | Používajú sa tam, kde sú spájané drevené prvky namáhané prevažne tlakom a šmykom (napr. nosiče trámov, papuče trámov, univerzálne spojky, kotvy väzníc, držiaky krokiev). | Špeciálne kovové spony z lisovaného plechu alebo antikora, rôzne tvary (kruhový, obdĺžnikový), ozubené varianty pre ľahšiu montáž a posuvnú odolnosť. |
| Lepené spoje | Dokonalý, avšak nákladný spôsob spájania drevených konštrukcií, často využívané pri konštrukciách väzníkov. Niektoré tesárske spoje sa tiež lepia. | Veľmi pevné, húževnaté, pružné a odolné voči vode. Vyžadujú presné opracovanie plôch a väčší lisovací tlak. |
| Uholníky a spojky | Univerzálne prvky na spájanie dreva s drevom, betónom alebo oceľou (napr. s dorazom, široké, nábytkové, rohové spojky). | Rôzne veľkosti a tvary, materiály ako pozinkovaná oceľ alebo ušľachtilá oceľ pre odolnosť voči korózii. Zvyšujú tuhosť. |
| Ploché spojky a pásy | Ploché spojky sa používajú na spájanie prvkov v jednej rovine. Dierované pásy sú univerzálne a umožňujú spoje pod rôznymi uhlami. | Používané pri montáži rámov, spevňovaní nárožníkov. |
| Trámové spojky a závesy | Robustné prvky na prenášanie vyšších zaťažení a spájanie nosných drevených prvkov. Trámová papuča sa používa na uloženie trámu alebo nosníka. | Zabezpečujú pevné spojenie trámov bez zložitého opracovania dreva, pomáhajú prenášať vysoké zaťaženie. |

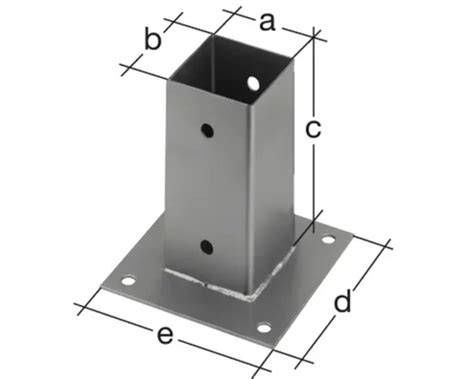

| Kotvy a pätky | Kotvy slúžia na pevné ukotvenie konštrukcií k základom alebo iným nosným prvkom. Pätky na hranoly poskytujú stabilnú základňu pre drevené stĺpy. | Zabezpečujú stabilitu a odolnosť celej konštrukcie. |
| Krokvové spojky | Efektívne spájajú strešné krokvy s väznicou. | Zabezpečujú stabilitu a pevnosť strešných konštrukcií, umožňujú rýchlu montáž. |
| Samovrtné skrutky WPC | Ideálne na rýchle a spoľahlivé spájanie plechov a tvrdých viacvrstvových kompozitov. | Navrhnuté špeciálne pre kotvenie materiálov obsahujúcich drevo, plast a kov. |
| Oceľové podložky na ploché strechy | Dodatočný upevňovací prvok pre ploché strechy, spevňuje strešnú konštrukciu a upevňuje hydroizolačné fólie, tepelné izolácie. | Typy: ochranné, poistné (pružné, ozubené), tesniace, vyrovnávače. Vyrobené z nehrdzavejúcej ocele, často s mosadzným alebo zinkovým povlakom. |
Materiály a povrchová úprava kovových spojok
Kovové spojky sa vyrábajú z rôznych materiálov s cieľom zabezpečiť ich pevnosť, odolnosť a dlhú životnosť. Najčastejšie sa používa pozinkovaná oceľ, ktorá poskytuje účinnú ochranu proti korózii. Galvanické zinkovanie je bežnou povrchovou úpravou, ktorá zabezpečuje dlhodobú ochranu proti hrdzi.
Dôležitosť správneho výberu spojovacieho materiálu
Pri krove nestačí kúpiť „nejaké dlhé skrutky do dreva“. Každý spoj má inú úlohu. Jeden drží krokvu v polohe. Druhý prenáša zaťaženie. Ďalší spevňuje roh. Správny spojovací materiál na krovy sa nevyberá iba podľa dĺžky skrutky. Na krove máte viac typov spojov. Krov je namáhaný hmotnosťou strechy, vetrom, snehom a pohybom dreva. Spoj musí fungovať aj po rokoch. Preto nie je dobré vyberať spojovací materiál len podľa toho, čo sa zmestí do dreva.
Väčšinou nie je na krove iba jeden typ skrutky. Na krovy sa používa viac druhov spojovacieho materiálu. Každý má svoje miesto. Keď sa použije správne, pomôže. Pri krove vždy vyberajte spojovací materiál podľa konkrétneho spoja, nie podľa jednej univerzálnej skrutky. Najskôr určte, či spájate drevo s drevom, drevo s kovaním alebo drevo s betónom. Konštrukčná skrutka musí mať správnu dĺžku, priemer, typ hlavy aj umiestnenie v dreve. Pri skrutkách do dreva ľudia najčastejšie pozerajú na dĺžku. Skrutka môže byť dlhá, a predsa nemusí byť vhodná. Ak spojíte dva masívne hranoly príliš tenkou alebo krátkou skrutkou, spoj môže po montáži pôsobiť pevne. No pri reálnom zaťažení nemusí mať dostatočnú rezervu.
Jednou z najčastejšie opomínaných vecí je dodržanie minimálnych vzdialeností pri skrutkovaní dreva. Norma EN 1995-1-1 (Eurocode 5), ktorá platí aj na Slovensku, stanovuje minimálne vzdialenosti spojovacích prvkov od okrajov, koncov a medzi sebou. Príklad: Ak použijete konštrukčnú skrutku s priemerom d = 8 mm, minimálna vzdialenosť od zaťaženého konca trámu má byť orientačne aspoň 10 × 8 = 80 mm. Uvedené hodnoty slúžia na základnú orientáciu. Presné riešenie závisí od druhu dreva, rozmerov prvkov, spôsobu namáhania a konkrétneho projektu. Pozor na častú chybu: Ak má kovanie pripravené otvory, neznamená to, že do nich patrí akákoľvek skrutka. Nevhodná skrutka môže znížiť pevnosť celého spoja. Ak skrutkujete príliš blízko hrany, drevo môže prasknúť.
Aplikácia spojov v rôznych strešných sústavách
Základné tesárske konštrukcie tvoria podstatu drevených krovov. Krokvové spojky efektívne spájajú strešné krokvy s väznicou, čím zabezpečujú stabilitu a pevnosť strešných konštrukcií. Tieto praktické prvky využijete najmä pri stolárskych prácach, kde uľahčujú vytváranie bezpečných a trvácnych stavieb. Krokvové spojky predstavujú nevyhnutný prvok pri stavbe strešných konštrukcií, kde zabezpečujú spoľahlivé spojenie krokiev s väznicou. Využívajú ich profesionálni remeselníci aj domáci majstri pri stolárskych a tesárskych prácach, najmä tam, kde je potrebná odolnosť a pevnosť. Tieto spojky umožňujú rýchlu montáž a zaručujú dlhodobú stabilitu strechy.
Väznicové sústavy
Väznicové sústavy, ktorých základným nosným prvkom je väznica uložená na nosnej stene - pomúrnici - alebo podopretá stĺpikmi. Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Na väznice sa v smere najväčšieho spádu strechy kladú krokvy. Krokvy sa kladú v sklone strechy a sú osedlané na väznice. K väzniciam sa pribíjajú klincami - nárožníkmi s dĺžkou 180 až 250 mm. Vo vrchole je každá dvojica krokiev spojená rohovým čapom. Tenšie krokvy sa preplátujú. Spoj je zabezpečený dreveným kolíkom alebo protiľahlými klincami. Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Plné väzby striedajú tri až štyri prázdne väzby. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere. Pásiky spolu s väznicami vystužujú krov v pozdĺžnom smere a sú začapované do stĺpikov a väzníc. Plná väzba je doplnená o dvojicu klieštin, umiestnených nad pomúrnicou a pod väznicou. Do pomúrnice a väznice sa klieštiny začapujú. Ku krokve alebo stĺpiku sa pripájajú čapom alebo lepením, pričom spoj sa ešte zabezpečí svorníkom.
Hambálkové sústavy
Na rozdiel od väznicovej sústavy je pri hambálkovej sústave každá väzba väzbou plnou. Hambálkové sústavy - skladajú sa z krokvy a horizontálnej výstuže - hambálok, ktoré vytvárajú trojuholník. Spoj hambálkov s krokvami by nemal oslabiť prierez krokvy, pretože krokvy sú na tomto mieste namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin. V hambálkovej sústave je dôležité zachytenie horizontálnych síl v mieste osedlania krokvy na stenu, a to buď prostredníctvom kovových kotiev, alebo úplnej sústavy so stropnicou prostredníctvom spoľahlivého tesárskeho spoja (napríklad šikmé zapustenie). Tieto sústavy krovov sa používajú na zastrešenie šikmých striech, najmä menších stavieb, rodinných domov a rekreačných objektov.
Ďalšie typy sústav
- Vlašská sústava: Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m, na ktoré sa kladú rovnobežne so žľabom hranoly asi 120 × 160 mm, tzv. väzničky.
- Pílové strechy: Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín.
- Ardantova sústava: Umožňuje zastrešenie veľkých rozponov do 20 a viac metrov. V sústave sa využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
- Krovy veží: K zastrešeniu veží sa používajú krovy odvodené z väznicovej sústavy. Vyžaduje dôkladné priestorové stuženie vzhľadom na veľké zaťaženie vetrom.
- Väzníkové sústavy: Tvoria priečne uložené priehradové alebo plnostenné väzníky, ktoré môžu byť klincované alebo lepené. Pre zastrešenie väzníkmi je dôležité zabezpečenie priestorovej tuhosti v pozdĺžnom smere a v rovine strechy.
