Krížové skrutkovače sú ručné skrutkovače s hrotom typu PH (Phillips) alebo PZ (Pozidriv) určené na uťahovanie a povoľovanie krížových skrutiek pri montáži elektroinštalácií, rozvádzačov, svoriek a prístrojov. Slúžia na presné a bezpečné dotiahnutie alebo uvoľnenie krížových skrutiek s profilom PH alebo PZ v elektroinštaláciách, prístrojových krabiciach, svorkovniciach a rozvádzačoch. Pri práci na elektrických zariadeniach je správny výber skrutkovača kľúčový nielen pre efektivitu, ale predovšetkým pre bezpečnosť a životnosť skrutiek.
Typy krížových skrutkovačov a ich špecifiká
Na trhu nájdete širokú škálu krížových skrutkovačov, ktoré sa líšia svojou konštrukciou a vlastnosťami. Každý typ je navrhnutý pre špecifické úlohy, najmä pri práci s elektrickými komponentmi a rozvodnými skrinkami.
Medzi bežné varianty patria napríklad:
- Dlhé krížové skrutkovače s udieraním: Tento typ skrutkovača, často dlhý až 31,5 cm, je vyrobený zo zmesi gumy a plastu, čo zaisťuje pevné uchopenie. Jeho koniec je zakončený kovovým „hríbikom“, takže ho môžeme udrieť kladivom, čo nám pomôže pri vybíjaní. Samotná odskrutcovacia časť je vyrobená z chróm-vanádu a má navyše zosilnenú špičku. Je tiež magnetizovaný, čo nám pomáha dotiahnuť skrutky na ťažko dostupných miestach.
- Krížové elektrikárske skrutkovače s ergonomickou rukoväťou: Mnohé značky, ako napríklad SK11 alebo KTC, ponúkajú krížové skrutkovače s ergonomickou gumovou rukoväťou pre pohodlné a pevné uchopenie. Niektoré modely, ako napríklad krížový elektrikársky skrutkovač od SK11, obsahujú zabudovanú tvrdú keramickú vložku pre zvýšenú odolnosť pri práci na elektrických inštaláciách. Križový skrutkovač značky KTC zase disponuje robustnou ergonomickou gumovou rukoväťou a šesťhranným tvarom drieku.
- Sady skrutkovačov pre rôznorodé práce: Pre precíznu prácu sú k dispozícii sady mini skrutkovačov, napríklad od značky WORKPRO. Sada presných krížových skrutkovačov ENGINEER so šiestimi veľkosťami a kompaktným puzdrom je taktiež vhodná pre detailné úlohy. Univerzálna sada od WORKPRO obsahuje ploché a krížové skrutkovače rôznych veľkostí, vďaka ktorým prispôsobíte svoju prácu. Krížový skrutkovač značky WORKPRO poskytne jednoduché upevnenie alebo odstránenie skrutiek PH2 a je k dispozícii aj variant s hrotom o veľkosti PH0.
Rozdiel medzi PH a PZ profilom a dôležitosť správneho výberu
Krížové skrutkovače majú hroty typu PH (Phillips) alebo PZ (Pozidriv). Správny výber je dôležitý kvôli bezpečnosti aj životnosti skrutiek: zle zvolený profil (PH vs. PZ) alebo veľkosť (napr. PH1 namiesto PH2) vedie k „vyžuvaniu“ hlavy skrutky, preklzávaniu a poškodeniu hrotu.
PH (Phillips) a PZ (Pozidriv) majú odlišnú geometriu záberu. Ak použijete PH do PZ skrutky (alebo naopak), hrot bude preklzávať, rýchlejšie poškodíte hlavu skrutky a pri dotiahnutí svorky nedosiahnete stabilný prítlak.
V praxi sa najčastejšie stretnete s PH2 pri montáži bežných komponentov (napr. skrutkovač krížový PH2 100 mm) a s PH1 pri menších svorkách či prístrojových skrutkách (napr. skrutkovač krížový PH1 80 mm).
Výber podľa veľkosti hrotu
Veľkosť hrotu (0, 1, 2, 3) vyberajte podľa rozmeru skrutky:
- Jemné práce typicky PH0/PZ0.
- Bežná montáž PH1/PH2.
- Robustnejšie spoje PH3/PZ3.

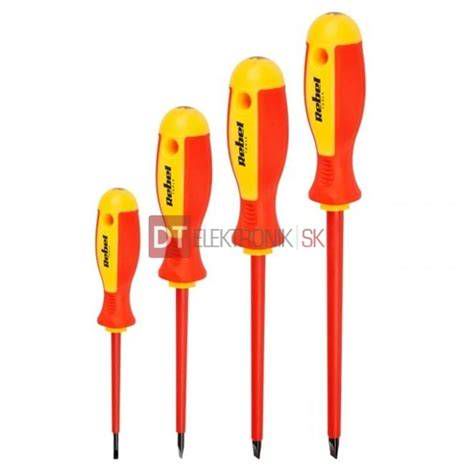

Izolované skrutkovače (VDE 1000 V) pre bezpečnosť
Pri práci na elektrických zariadeniach je rozhodujúce, či potrebujete izolovaný skrutkovač. Izolovaný skrutkovač VDE 1000 V voľte pri práci v rozvádzači, na svorkovniciach a všade tam, kde hrozí kontakt so živými časťami alebo kde pracujete „pod napätím“ v rámci povolených postupov. Ak pracujete v blízkosti živých častí alebo v rozvádzači, siahnite po izolovaných verziách VDE 1000 V (napr. krížový VDE PH 2 alebo VDE PZ 2).
Správne krížové skrutkovače vyberiete podľa profilu hrotu (PH alebo PZ), veľkosti (0-3), potreby izolácie VDE 1000 V a podľa dĺžky drieku, aby ste sa pohodlne dostali k svorkám bez šikmého záberu.
Dĺžka drieku a magnetický hrot
Dĺžka drieku je taktiež dôležitý faktor pri výbere:
- Krátke (cca 60-80 mm) sú vhodné do stiesnených priestorov prístrojových krabíc.
- Stredné (100 mm) sú na univerzálne použitie.
- Dlhé (150-200 mm, napr. PH2 × 200 mm) pomôžu pri hlbšie uložených svorkách alebo skrutkách v zadných častiach rozvádzača. Dôležité je, aby ste nešli do skrutky šikmo.
Magnetický hrot je praktický pri zakladaní skrutiek do hlbších miest a pri montáži v rozvádzači, kde skrutka ľahko spadne.
Electricians don't want you to know about this! Connect the light switch in 2 minutes!
V tabuľke sú zhrnuté hlavné kritériá pre výber krížového skrutkovača:
| Kritérium | Popis a odporúčanie |
|---|---|
| Profil hrotu | PH (Phillips) alebo PZ (Pozidriv). Používajte správny profil pre danú skrutku, inak hrozí poškodenie. |
| Veľkosť hrotu | 0, 1, 2, 3. PH0/PZ0 pre jemné práce, PH1/PH2 pre bežnú montáž, PH3/PZ3 pre robustné spoje. |
| Izolácia | VDE 1000 V. Nevyhnutné pri práci na elektrických zariadeniach alebo v blízkosti živých častí. |
| Dĺžka drieku | Krátke (60-80 mm) pre stiesnené priestory, stredné (100 mm) pre univerzálne použitie, dlhé (150-200 mm) pre hlbšie uložené svorky. |
| Magnetický hrot | Odporúčaný pre ľahšie zakladanie skrutiek a prácu v rozvádzačoch. |

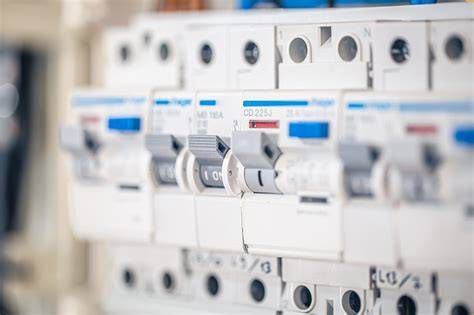

Elektrické rozvodné skrinky: Úloha a špecifiká
Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.
Názvoslovie a funkcia
Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel, v niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.
Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Výber a umiestnenie rozvodnej skrinky
Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné. Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru je minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.
Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Montáž a zapojenie rozvodnej skrinky
Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník.
Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy.
Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
