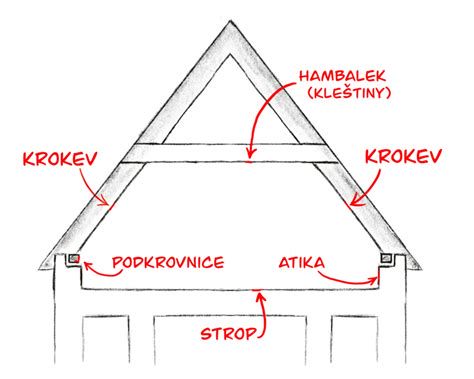

Prohloubení vašich znalostí v oblasti práce s krovem v BIM aplikaci Autodesk Revit může být jako cesta skrze les nekonečných možností. Při navrhování konštrukcií krovov je kľúčová presnosť a detail, pričom jednou z kľúčových komponent tohto procesu je kleština, ktorá predstavuje nezbytný prvek pre úspešný návrh a konštrukciu. V tomto článku sa zameriame na konkrétny aspekt práce s kleštinou v Revite, a síce na jej správne zobrazenie v pôdoryse.
BIMUp knižnica a základné prvky krovu
Pre uľahčenie práce s variabilnými prvkami v Revite existujú špecializované knižnice. BIMUp knižnica obsahuje sadu základných variabilných prvkov (rodín) potrebných na vytvorenie projektovej dokumentácie rozdelených do skupín ako sú napr. dvere, okná, krov, obklady, preklady, zariaďovacie predmety, nábytok. Skupina „krov“ v tejto knižnici poskytuje dôležité rodiny pre efektívnu prácu.
Tvorba a zobrazenie rodiny kleštiny v pôdoryse
Tradičné zobrazenie kleštín v pôdoryse vyžaduje špecifické nastavenia. Tradice v České republice spočívá v zobrazení kleštin v půdorysu pomocí šikmých hran, znázorněných velmi tlustými čarami. Dnes si představíme, jak můžeme vytvořit rodinu kleštiny, tak aby se tyto šikmé hrany v půdorysu zobrazovaly ve vybrané tloušťce.
Postup vytváření geometrie
Přeskočíme první fázi vytváření rodiny, která se týká zakládání rodiny a vytváření základního objemu kleštiny. Přesuneme se rovnou k části, kde vytváříme seříznuté hrany:
- Pro nastavení hran v požadovaném úhlu používám referenční čáru. Tato čára umožňuje zavazbení koncového bodu ve dvou směrech, přičemž se nyní může otáčet pouze kolem koncového bodu.
- Vytvoříme úhlové kóty, které budou ovládat úhel oříznutí hambálku. Každá strana bude mít přiřazen samostatný parametr, což umožní flexibilitu pro různé úhly ořezu, například při tvorbě střechy s různými spády.
- Vytvoříme ořezovou geometrii, která bude ovládána referenčními rovinami a čárou. Týmto způsobom zaistíme precíznu kontrolu nad ořezom kleštiny a zároveň flexibilitu pre rôzne nastavenia.
Zkontrolujte, zda se geometrie nerozpadá. Důkladně sledujte, zda se ořezová geometrie vždy přesně posouvá spolu s velikostí kleštiny. Je klíčové zajistit, aby každá část geometrie zůstala v souladu s nastavením velikosti kleštiny a aby nedocházelo k nežádoucím posunům nebo rozpadům.
Nastavení zobrazení
Přejděte na kartu Správa -> Styly objektů -> Objekty modelu. Zde vytvořte novou podkategorii a pojmenujte ji například "Kleština půdorys". V nabídce "Styly čar" můžeme rovnou definovat styl čáry pro seříznuté hrany. Tento krok umožňuje vizuálně přizpůsobit vzhled čáry v rodině. Nicméně, je důležité si uvědomit, že konečné nastavení tloušťky čáry bude řízeno až v projektu.
V režimu 3D zobrazení rodiny použijte příkaz "Čára modelu" pro nakreslení čáry, která bude znázorňovat seříznutou hranu. Před nakreslením vyberte rovinu seříznutí, na kterou bude čára kreslena. Ujistěte se, že nově vytvořená podkategorie je vybrána. Nakreslete čáru modelu pro první i druhou seříznutou hranu. Nastavením přepsání viditelnosti zobrazení zajistíme, aby byl prvek viditelný pouze v půdorysu. Zároveň vypneme zobrazení v hrubého modelu.
Alternativní řešení pro dřevěné konstrukce
Pokud stále čekáte, že se jako každý rok opět objeví nástroj pod názvem Revit Extensions ve verzi 2019, tak čekáte marně. Z tohoto důvodu již od dubna 2018 společnost Autodesk tuto aplikaci neposkytuje. Místo toho mohou zákazníci využívající dřívějšího doplňku pro navrhování dřevěných a betonových konstrukcí začít využívat alternativní řešení třetích stran.
| Partner | Zaměření |
|---|---|
| AGACAD | Automatizace dřevostaveb |
| hsbcad | Pokročilé dřevěné konstrukce |
| StrucSoft | Komplexní BIM řešení pro dřevo |
Tieto spoločnosti poskytujú robustné aplikácie pre drevené konštrukcie pre Revit. Ich aplikácie pomáhajú stavebným inžinierom a architektom automatizovane navrhnúť konštrukciu vrátane detailného popisu drevených prvkov. Okrem špecializovaných nástrojov pre krov existujú aj všeobecné rozšírenia, ako napríklad Graitec PowerPack pre Revit Standard, ktoré zvyšujú efektivitu práce v Revite.
