Kompletní Průvodce: Nezávislé Naftové Topení 24V – Instalace, Elektroinstalace a Ovládání

Nezávislé naftové topení je flexibilní zařízení, které nachází uplatnění v široké škále aplikací, od vytápění obytných prostor ve vozidlech až po menší dílny. Tato topidla jsou často navržena pro provoz na 12V nebo 24V systémy, s možností adaptace na standardní elektrickou síť 230V pomocí vhodného adaptéru.

Topidlo je vybaveno dálkovým ovládáním, které umožňuje jeho zapnutí/vypnutí a změnu topného výkonu topidla, aniž byste se k němu museli přibližovat.

Fyzická Instalace a Bezpečnostní Pokyny

Správná instalace výfukového a sacího potrubí je klíčová pro bezpečný a efektivní provoz naftového topení.

Naftové topení má ze spodu připraveny 2 vývody - jeden pro nasávání vzduchu do spalovací komory a jeden pro odvod spalin. Sací potrubí má větší průměr a je umístěno blíže k zadní části topení.

Na tyto vývody nasadíme výfukové a sací potrubí a upevníme je pomocí hadicových spon. Sací potrubí má v zadní části připravený otvor, přes který jej lze nasměrovat zpod topení ven. Potom na něj upevníme vzduchový filtr.

Použitím vzduchového filtru na konci sacího potrubí výrazně snižujeme riziko poškození ohřívače nasáváním některých nečistot, které mohou topidlo poškodit.

V případě, že topení bude položeno na zemi, lze výfukové potrubí ohnout a nasměrovat do strany. Potom lze na výfukové potrubí upevnit tlumič. Při instalaci tlumiče je nutno se ujistit, že je otočen malou dírou směrem dolů.

Důležité bezpečnostní upozornění: Výfukové potrubí dosahuje vysokých teplot a je nutno se ujistit, že se neopírá o hořlavý povrch.

Všechna naše topení mají přibaleno 0,5m výfukového, 0,5m sacího potrubí, tlumič i filtr.

Elektrické Zapojení a Napájení

Pro provoz nezávislého naftového topení je nezbytné správné elektrické zapojení. Tato topidla jsou primárně určena pro 12V nebo 24V systémy, což je důležité pro mobilní aplikace.

Pozor u tohoto typu nezávislého topení není součástí napájení z běžné elektrické sítě 230V - k tomuto je potřeba mít adaptér, který máme v naší nabídce. Po připojení topení k baterii se displej zapne.

Ovladač číslo 04 je připojen k ovládacímu panelu prostřednictvím specifického konektoru. Váš kabelový svazek musí mít tento konektor na kabelovém svazku. Jedná se o starší typ ovladače a konektoru.

Pokud byste chtěli váš ovladač vyměnit za tento typ a neměli byste tento konektor, stačí pouze vyměnit kabelový svazek, který bude obsahovat výše uvedený konektor. Postup lze aplikovat i opačně ze staršího konektoru na nový typ konektoru. U některých typů topení by se musel měnit i kontrolní panel.

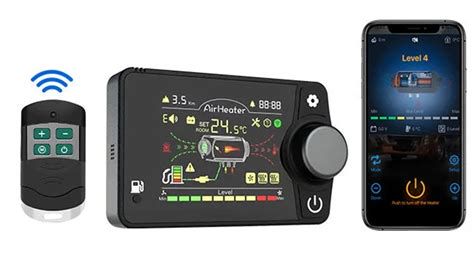

Základní Ovládání a Dálkový Ovladač

Topení je dodáváno s dálkovým ovladačem s displejem, který může být červený nebo černý dle sady (nelze ovlivnit).

Základní Zobrazení Hodnot na Displeji

Na displeji se nad obrázkem topení zobrazí následující hodnoty, mezi kterými lze přepínat mačkáním tlačítka OK:

• Čas v hodinách a minutách, který lze nastavit (po připojení topení se zobrazí 00:00)
• Aktuální teplota (snímač teploty je ve spodní části ovladače)
• Nastavená teplota v Hz nebo °C dle nastavení (lze přepnout)
• Napětí baterie
• Nadmořská výška (topení ve vysokých nadmořských výškách 2000 metrů nad mořem a více může hůře spalovat, proto je k dispozici i tento údaj)
• Výpis chybových hlášení (pokud svítí E-00, znamená to, že topení nehlásí žádnou chybu)

Zapnutí a Vypnutí Topení

Pro zapnutí topení stiskněte tlačítko Z a držte jej, než se na displeji zobrazí nápis ON. Stejným způsobem topení vypnete s tím rozdílem, že se zobrazí nápis OFF (nebo standby).

Práce s Dálkovým Ovladačem a Jeho Párování

Dálkový ovladač a ovládání:

• Displej po cca 10 vteřinách zhasne. Opětovné probuzení se provádí stisknutím jakéhokoliv tlačítka na dálkovém ovladači.
• Pokud se na displeji nezobrazí žádné hodnoty, je potřeba ovladač spárovat nebo jít blíže k hlavnímu ovladači (jste od něho moc daleko).
• Přepínání mezi hodnotami na displeji: mačkejte OK.
• Zapnutí topení: Držte tlačítko Z, dokud se neobjeví nápis ON (v levém dolním rohu).
• Vypnutí topení: Držte tlačítko Z, dokud se neobjeví nápis standby (v levém dolním rohu).
• Zvyšování a snižování intenzity topení: Mačkejte tlačítka N nebo D dle potřeby.
• Přepnutí jazyka: Držte tlačítko OK cca 2 vteřiny, než se jazyk přepne.

Spárování (připojení) dálkového ovladače

Ujistěte se, že jsou v dálkovém ovladači baterie (2x AAA 1,5V). Poté stiskněte na hlavním ovladači D, dokud se na displeji nezobrazí nápis HFA. Poté vezměte dálkový ovladač a stiskněte OK a Z zároveň. Na dálkovém ovladači se objeví nápis „for pairing“. Během cca 3 vteřin by se měl dálkový ovladač spárovat. Poznáte to tak, že se na displeji dálkového ovladače zobrazí hodnoty z hlavního ovladače.

Režimy Vytápění: Hz a °C

Na ovladači lze nastavit dva režimy ovládání teploty. Přepínání mezi režimy se provádí tak, že stisknete N a držíte jej a poté OK.

Režim v Hz

Nastavení teploty je konstantní. Pokud nastavíte např. 2,5 Hz, čerpadlo začne taktovat v těchto Hz a intenzita vytápění se nemění. Taktování čerpadla se přizpůsobí i otáčky ventilátoru.

Režim v °C (termostatický)

Topení hlídá nastavenou teplotu na ovladači. Pokud nastavíte např. 22°C, bude topení střídavě vytápět v intenzivním režimu a v minimálním nastaveném režimu vytápění. Při nastavení 22°C bude topení na plný výkon vytápět, dokud nedosáhne 23°C. Poté přejde do minimálního režimu vytápění, ve kterém zůstane do chvíle, kdy teplota neklesne na 21°C. Poté se opět aktivuje intenzivní režim.

Zvyšování teploty nebo Hz se provádí stisknutím tlačítka L. Snižování teploty nebo Hz provedete stisknutím P.

Speciální Funkce: Zapnutí Palivového Čerpadla

Zapnutí čerpadla (bez zapnutí topení): Ve vypnutém stavu stiskněte zároveň tlačítko D a S, na displeji se zobrazí nápis OFF. Poté stiskněte N a na displeji by se měl zobrazit nápis ON (čerpadlo se zapne). Pokud stisknete D, zobrazí se opět nápis OFF a čerpadlo se vypne. Zapnuté čerpadlo běží cca minutu, poté se automaticky vypne.

Při manuálním zapnutí čerpadla je bezpodmínečně nutné sledovat v průhledné hadičce naftu a vypnout čerpadlo ve chvíli, kdy je cca 1 až 3 cm před vstupem do topení, aby nedošlo k zaplavení topení naftou.

Menu Nastavení a Časovače

Vstup do menu nastavení se provádí stisknutím tlačítka S, poté se zobrazí symbol modrých hodin.

1. Nastavení času

Mačkejte N nebo D a nastavte požadovanou hodnotu. Potvrďte stisknutím OK. Opakováním tohoto postupu, nastavíte všechna čtyři políčka. Po dokončení nastavení a po posledním stisknutí tlačítka OK přejdete plynule do nastavení časovače zapnutí. Pokud čas nastavovat nechcete, jednoduše opět zmáčkněte S.

Nastavení časovače zapnutí

Nastavení časovače zapnutí v principu funguje tak, že nastavíte čas, za který se topení zapne. Pokud nastavíte 10:15, topení se zapne za 10 hodin a 15 minut. Menu nastavení časovače zapnutí se zobrazuje jako modrý budík, vedle něhož je číslo 1 a nápis OFF.

Pokud chcete nastavit čas zapnutí, stiskněte N. Na displeji se zobrazí nápis ON a potvrďte volbu stisknutím OK. Poté mačkejte N nebo D a nastavte požadovanou hodnotu. Potvrďte stisknutím OK. Opakováním tohoto postupu nastavíte všechna čtyři políčka. Po dokončení nastavení a po posledním stisknutí tlačítka Z přejdete plynule do nastavení časovače vypnutí. Pokud časovač nastavovat nechcete, nechte nastaveno OFF nebo přepněte stiskem N z ON na OFF.

Upozornění: Pokud nastavíte čas zapnutí a chcete jej změnit, nestačí pouze přepsat hodnotu. Musíte nejprve vymazat zadanou hodnotu tak, že nastavíte OFF a potvrdíte stiskem OK a poté znovu najedete na nastavení časovače a zopakujete postup nastavení. Při pouhém přepsání hodnoty se topení nezapne.

Nastavení časovače vypnutí

Nastavení časovače vypnutí se zobrazuje jako modrý budík, vedle něhož je číslo 2 a nápis OFF (do nastavení se dostanete tak, že najedete na modrý budík vedle, něhož je zobrazeno „1 OFF“ mačkáním tlačítka S a poté stisknete OK).

Pokud chcete nastavit čas vypnutí, stiskněte N. Na displeji se zobrazí nápis ON. Poté mačkejte N nebo D a nastavte požadovanou hodnotu. Potvrďte stisknutím OK. Opakováním tohoto postupu nastavíte všechna čtyři políčka. Po dokončení nastavení a po posledním stisknutí tlačítka OK přejdete plynule do rozšířeného nastavení. Pokud časovač nastavovat nechcete, nechte nastaveno OFF nebo přepněte stiskem D z ON na OFF.

Upozornění: Pokud nastavíte čas vypnutí a chcete jej změnit, nestačí pouze přepsat hodnotu. Musíte nejprve vymazat zadanou hodnotu tak, že nastavíte OFF a potvrdíte stiskem OK a poté znovu najedete na nastavení časovače a zopakujete postup nastavení. Při pouhém přepsání hodnoty se topení nevypne.

Rozšířená Nastavení a Optimalizace pro 24V Systémy

Rozšířené nastavení (zobrazené jako „- - - -“) umožňuje podrobnou konfiguraci topení. V tomto nastavení lze nastavovat tyto hodnoty:

• Minimální taktování čerpadla
• Maximální taktování čerpadla
• Minimální otáčky ventilátoru
• Maximální otáčky ventilátoru
• Napětí baterie (12V nebo 24V) - Důležité pro správnou funkci v 24V systému.
• Počet magnetů na ventilátoru (1 nebo 2 dle typu)
• Nastavení intenzity žhavení svíčky (sn 1 - 6), čím vyšší hodnota, tím vyšší napětí.
• Přenastavení hesla pro vstup do menu rozšířeného nastavení (zobrazeno jako off)

Intenzita Žhavení Svíčky

Nastavení intenzity žhavení svíčky je klíčové pro efektivní start a spalování. Zde je přehled hodnot:

Upozornění: Hodnoty, které jsou továrně nastavené, je dobré neměnit. Odpovídají typu a výkonu topení. Neodborný zásah může způsobit špatné fungování topení.
