Distribúcia horúceho vzduchu (DHV) je systém, ktorý je vysoko ekonomický a v súčasnosti si získava na popularite a stáva sa čoraz viac prvou voľbou systému vykurovania miestností. Je to tiež dobré riešenie, ktoré efektívne využíva teplo generované krbom. Inštalácia DHV podporuje vykurovanie celého domu, čo znižuje náklady na vykurovanie.
Veľkou výhodou tohto systému je, že ide o vykurovací systém nezávislý od vonkajších zdrojov energie. To znamená, že nedostatok elektrickej energie alebo výpadok prúdu nespôsobia zastavenie vykurovania miestností. Od okamihu, keď zapálite ohnisko, potrebujete len pár minút, aby ste cítili nárast teploty.

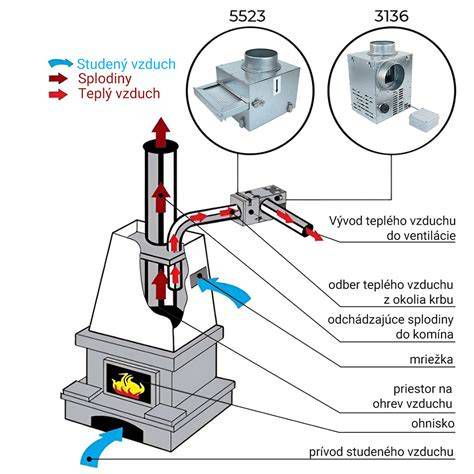

Princíp fungovania teplovzdušného krbu
Krbové vložky sú zdrojom tepla. Vložka je ohrievaná ohňom v krbe a vydáva teplo do vzduchu, ktorý sa presúva do iných miestností. Teplovzdušný krb vykuruje priestor konvenčným spôsobom. To znamená, že ohrieva vzduch, ktorý následne jednoduchou fyzikou stúpa nahor a vytvára v miestnosti prúdenie.
Obostavba tohto typu krbu sa realizuje najčastejšie z izolačných materiálov. To znamená, že je povrch krbu počas kúrenia studený. Jedna mriežka sa umiestňuje v spodnej časti krbu, pod úrovňou ohniska. Touto mriežkou do komory krbu vstupuje studený vzduch, ktorý sa štandardne nachádza pri podlahe.
Tento vzduch sa vzápätí ohreje od rozpálenej krbovej vložky, ktorá má počas prevádzky teplotu aj 300°C. Následne prichádza na rad horná krbová mriežka, ktorá je umiestnená hneď pod záslepkou. Nahriatý vzduch vychádza cez túto mriežku a vytvára podtlak v komore krbu, čo následne nasaje ďalší studený vzduch spodnou mriežkou.
Typy rozvodov teplého vzduchu
Rozvody teplého vzduchu je možné realizovať dvoma hlavnými spôsobmi:
- Samotiažny rozvod vzduchu: Ak má rozvod teplého vzduchu stúpajúci charakter (smeruje nahor, napríklad do poschodia), môže fungovať aj samotiažou. Vtedy sa nemusí na rozvod inštalovať krbový ventilátor. Pri cirkulácii vzduchu je využívaná len jeho prirodzená vlastnosť po jeho zahriatí.
- Nútený rozvod s ventilátorom: V opačnom prípade, ak sú vykurované miestnosti vo väčšej vzdialenosti, alebo rozvod nemá stúpajúci charakter, je nutné teplý vzduch rozháňať ventilátorom.
Typy ventilátorov pre nútený rozvod
Pri rozvode teplého vzduchu do vzdialenejších miestností sa využívajú dva hlavné typy ventilátorov:
- Tlačný ventilátor:
Umiestňuje sa na vstupe studeného vzduchu do komory krbu. Ventilátor tlačí studený vzduch do komory krbu, čím vytláča teplý vzduch do rozvodov. Nie je namáhaný teplým vzduchom, čo mu predlžuje životnosť.
- Ťažnotlačný ventilátor:
Umiestňuje sa priamo na vedenie teplého vzduchu. Ventilátor teplý vzduch nasáva z komory krbu a následne ho tlačí ďalej do rozvodov. Termostat umiestnený priamo vo ventilátore ho spustí až pri dosiahnutí požadovanej teploty. Čo nám zabezpečuje dobrú reguláciu teploty vzduchu na výstupe do miestnosti.

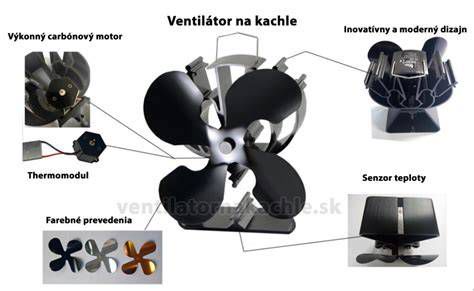

Samostatné ventilátory na krbové kachle
Okrem vstavaných systémov existujú aj ventilátory určené priamo na krbové kachle. Fungujú na fyzikálnom princípe - tzv. Seebeckov efekt. Keď sa spodná časť ventilátora zahreje od krbu, vytvorí sa teplotný rozdiel medzi spodkom a vrchom zariadenia. Žiadne káble, žiadne batérie. Čím viac kúrite, tým rýchlejšie sa ventilátor točí. Funguje úplne automaticky.
Porovnanie metód distribúcie tepla
| Typ systému | Spôsob fungovania | Výhoda |
|---|---|---|
| Samotiaž | Prirodzená cirkulácia | Žiadne náklady na prevádzku |
| Tlačný ventilátor | Tlačí vzduch do komory | Dlhá životnosť motora |
| Ťažný ventilátor | Nasáva teplý vzduch | Vhodný pre dlhé rozvody |
| Termoelektrický | Seebeckov efekt | Bez nutnosti napájania |
Konštrukcia a inštalácia systému DHV
Konštrukciou systému DHV by sa mal poveriť odborník, ako aj projekt. Pre plne funkčný systém sú potrebné rôzne komponenty ako difúzory (regulujúce prietok vzduchu), kolená, trojrozbočky a štvorrozbočky.
Príklad inštalácie núteného rozvodu s ťažným ventilátorom
V tomto návode sa budeme zaoberať systémom, kde sú vykurované miestnosti v takej vzdialenosti, že by samoťažný rozvod vzduchu nefungoval. Náš ukážkový prípad znázorňuje typický dom strednej veľkosti, keď krb vykuruje jednu veľkú miestnosť spojenú s kuchyňou a pomocou rozvodu budú vykurované ďalšie štyri izby.
Ťažný ventilátor je umiestnený na povale nad krbom a odsáva teplý vzduch z obstavby krbu. Ventilátor je vybavený termostatickým spínačom, na ktorom možno nastaviť požadovanú teplotu zapnutia a vypnutia ventilátora. Po zakúrení v krbe a dosiahnutí požadovanej teploty začne pracovať. Po vyhasnutí v krbu sa naopak sám vypne.
Výkon ventilátora sa odporúča voliť tak, aby bol schopný "obmeniť" vzduch vo vykurovanom priestore asi 3-krát za hodinu. Teda napríklad v rodinnom dome o vykurovanom priestore 300 m3 by sme zvolili výkon ventilátora najmenej 900 m3/h. Maximálna dĺžka teplovzdušných rozvodov by nemala byť väčšia ako 10 m.
Zapojenie potrubia
Z ventilátora je teplý vzduch vedený ďalej do rozbočovacej skrinky a odtiaľ do jednotlivých miestností. Rozvod je potom zakončený na strope v každej miestnosti ventilačným tanierom, alebo mriežkou so žalúziou. Samotný rozvod je umiestnený v priestore na povale.
V protipožiarnej priehradke je potrebné vyrezať otvor pre izolovanú flexi hadicu. V návode je zvolená izolovaná flexi hadica s vnútorným priemerom 150 mm. Vonkajší priemer (teda i s izoláciou) činí 190 mm. Z izolovanej flexi hadice v priestore nad krbovou vložkou odstráňte izoláciu a ponechajte iba vnútornú časť.
Uchytenie urobte pomocou montážnych úchytov, tak, aby sa hadica nedotýkala dymovodu. Povrchová teplota dymovodu by mohla hadicu poškodiť. Teraz je treba pretiahnuť hadicu stropom. Izolovaná flexi hadica 150 mm má vonkajší priemer vrátane izolácie asi 190 mm. Preto zhotovte otvor v strope tak, aby bolo možné hadicu voľne pretiahnuť.
Mechanický filter nečistôt by mal byť vždy umiestnený pred ťažným ventilátorom. Rozbočovaciu skrinku umiestnite tak, aby dĺžka jednotlivých vetiev do vykurovaných izieb bola pokiaľ možno rovnaká. Vyhnite sa ostrým ohybom a potrubia voľte čo najkratšie.
Rozvod je zakončený v každej miestnosti v strope redukciou do mriežky. Súčasťou každej výdychovej mriežky je rámček, ktorý sa len jednoducho do redukcie nacvakne. Ak volíte miesto výdychových mriežok ventilačné taniere, je súčasťou týchto tanierov príruba, ktorá sa z jednej strany nasadí na izolovanú flexi hadicu a z druhej zabuduje do stropu.
Extrémně rychlá a snadná montáž integrovaného krbu
Nevýhody a údržba systému
S rozvodmi teplého vzduchu sú spojené aj mnohé nevýhody. Rozvodmi teplého vzduchu sa šíri prach, hluk a pach. Najväčším problémom je prach, ktorým sa rozvody zanášajú. Zväčša nie je možné rozvody čistiť, a preto sú po pár rokoch zanesené prachom. Z tohto dôvodu sa v dnešnej dobe od realizácie teplovzdušných rozvodov často upúšťa.
Dôležité zásady údržby a prevádzky krbových ventilátorov
Ak používate krbové ventilátory, dodržujte nasledujúce rady:
- Správne umiestnenie: Ventilátor na kachle umiestnite na hornú rovnú plochu.
- Udržujte čistotu: Prach a nečistoty môžu znižovať účinnosť ventilátora.
- Kombinujte s inými zdrojmi tepla: Zabezpečíte rovnomernejšie vykúrenie miestnosti.
- Optimalizujte prúdenie: Uistite sa, že ventilátor neblokuje iné zdroje vzduchu.
