Osadenie plastových okien: Podrobný sprievodca správnou montážou

Osadenie plastového okna je kľúčovým krokom, ktorý ovplyvňuje jeho funkčnosť, tepelnú izoláciu, vzduchotesnosť, životnosť aj komfort bývania. Aj tie najkvalitnejšie plastové okná môžu zlyhať, ak nie sú správne osadené. Kvalita detailu osadenia okna s obvodovým plášťom je minimálne taká dôležitá ako kvalita samotného okna. Montáž okien je technický proces, ktorý rozhoduje o tepelnej izolácii, vzduchotesnosti, životnosti aj komforte bývania. Každé okno je súčasťou obvodového plášťa domu a musí byť správne napojené na murivo, zateplenie aj parozábranu.

Rozdiel medzi obyčajným „osadením“ a odbornou montážou okien spočíva v systémovom riešení detailov. Nestačí rám ukotviť a vypeniť. Dôležité je zdôrazniť, že reálne parametre prestupu tepla (Uw) často ovplyvňuje kvalita montáže viac než samotný profil. Odborná montáž nezačína príchodom montážnikov, ale presným zameraním. Kontroluje sa rovinnosť a kolmosť ostení, statika prekladu a typ muriva - či ide o tehlu, pórobetón alebo železobetón. Zároveň sa určuje presná pozícia, kde bude okno osadené v hrúbke steny. Pozícia okna závisí od zloženia obvodového múra, ukotvenia aj izoterm.

Príprava a demontáž starého okna

V nasledujúcich riadkoch sa prehľadne krok za krokom dozviete, ako sa postupuje pri demontáži starého okna a pri montáži nového plastového okna. Montážne postupy sa môžu líšiť v závislosti od typu otvorovej výplne, typu a stavu stavby a mnohých ďalších faktorov. Výmena starého okna za nové sa vykonáva najčastejšie z interiéru miestnosti, teda vnútornej strany domu či bytu. Je to z toho dôvodu, aby nedošlo k narušeniu vonkajšej fasády, ktorej oprava je vždy náročnejšia než úprava vnútorných omietok.

Príprava miestnosti

Na výmenu okna je potrebné miestnosť najprv pripraviť. Okolo okna je nutný voľný prístup, takže všetko v jeho blízkosti odsťahujte (optimálny je voľný priestor 1-2 m pred otvorovou výplňou). Nezabudnite tiež nechať voľné prístupové cesty, ktorými okná budete nosiť. Odporúčame v danej miestnosti zrolovať koberec a zakryť podlahu, radiátor a nábytok. Na zakrytie sú najlepšie silnejšie polyetylénové fólie, ktoré sa prilepia ochrannými lepiacimi páskami. Tieto silnejšie fólie, na rozdiel od slabých mikroténových, odolajú zvýšenému mechanickému namáhaniu a tiež prípadnému prievanu. Na podlahu potom môžeme odporučiť tvrdý kartón.

Premeranie a kontrola

Pred začatím demontáže odporúčame pre istotu premerať stavebný otvor a nové okno či dvere, aby ste mali istotu, že nedošlo k chybe vo výrobe či zámene pri expedícii a bude teda možné po demontáži pôvodného okna nové okno osadiť do súčasného otvoru. Rozmery okna by mali byť o niečo menšie ako stavebný otvor, cca 1-2 cm. Medzera, odborne povedané dilatačná škára, by ale nemala byť väčšia ako 3 cm.

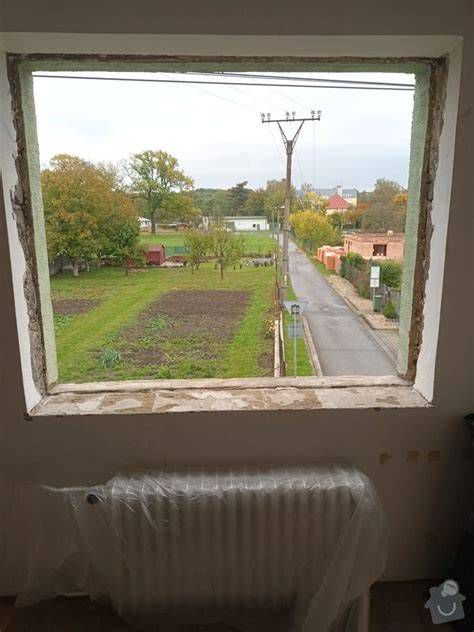

Odstránenie pôvodného rámu

Najprv pri demontáži vyveste jednotlivé krídla zo starých okien. Následne pomocou kladiva a majzlíka uvoľnite vnútornú parapetnú dosku. Styk vnútornej parapety s murivom na ľavom aj pravom boku je vhodné uvoľniť odsekaním časti muriva, aby došlo k čo najmenšiemu poškodeniu vnútorného ostenia, a znížila sa tak pracnosť a náklady spojené s opravou po osadení nového okna. Vonkajší parapetný plech, ak je ukotvený do rámu okna, taktiež uvoľnite, napr. pomocou majzlíka a kotviaci prvok odstráňte pomocou klieští. Následne na niekoľkých miestach rám starého okna narežte a pomocou páčidla pôvodný rám vyberte. Rýchla a neodborná demontáž môže poškodiť ostenie alebo narušiť nosnú časť otvoru. Po vybratí starého okna je potrebné stavebný otvor očistiť, zbaviť nerovností a ošetriť penetračným náterom.

Príprava nového okna a stavebného otvoru

Skôr ako do otvoru budete osadzovať nový rám, je potrebné ho očistiť. Aby bola priľnavosť tesniacich materiálov k rámu okna čo najlepšia, rám sa musí prácne očistiť od prachu a mastnoty. Postačia na to klasické čistiace prostriedky. Pred samotnou montážou treba skontrolovať, či na ostení nie sú nerovnosti, či je podklad dostatočne pevný, súdržný a čistý. Ak je to potrebné, ostenie sa napenetruje.

Vyvesenie krídla z rámu

Pred začatím montáže vyveste krídlo z rámu. Vyvesenie krídla vykonáte odklopením hornej krytky na pántovej strane okna a vysunutím čapu smerom dolu. Po vysunutí čapu dôjde k uvoľneniu krídla - krídlo otvorte kľukou do polohy otvorené a pohybom hore vysuňte krídlo zo spodného pántu. V prípade, že máte v jednej miestnosti viac okien, odporúčame označiť si krídla a rámy. Pri spätnom nasadzovaní krídel do rámu v prípade rovnakých alebo veľmi podobných rozmerov sa tak vyhnete prípadnej zámene.

Príprava okenného rámu na ukotvenie

Na rám okna sa po celom obvode namontujú kotviace plechy. V prípade, že ste sa rozhodli pre montáž pomocou turboskrutiek, rám okna pred vložením do pripraveného stavebného otvoru najprv predvŕtajte, najlepšie vrtákom do železa priemeru 7 mm (v okenných rámoch je oceľová výstuž hrúbky 1,25 - 2,5 mm, takže vrták musí prejsť nielen plastovým rámom, ale i výstužou). Otvory do rámu vŕtajte vo zvislej polohe. Počet kotviacich bodov, a teda aj predvŕtaných otvorov rámu, závisí od typu otvorovej výplne a mnohých ďalších faktorov.

Odporúčania podľa normy STN 73 3134 pre rozmiestnenie kotviacich bodov:

Nie je vhodné kotvenie umiestniť oproti spojom priečnikov a stĺpikov výrobku.

Osadenie a ukotvenie rámu

Osadenie a vyváženie rámu

Ak teda máte pripravený otvor aj rám (ak ste sa rozhodli pre kotvenie pomocou turboskrutiek, je potrebné mať v ráme vyvŕtané diery), môžete okno - respektíve iba rám bez krídel - vložiť do otvoru. Rám sa osádza do otvoru pomocou podložiek a klinov a následne sa presne vyrovná do roviny. Rám by mal po stranách vyčnievať rovnako a je potrebné ho pomocou vodováhy vyvážiť vo vodorovnej i zvislej polohe (kamkoľvek na otvorovú výplň priložíte vodováhu, musí byť rovina). Správnu polohu okna v stavebnom otvore treba skontrolovať vodováhou. Rám musí byť vyvážený vo všetkých rovinách, a to vo vodorovnom aj zvislom smere. Aby sa vám rám neposúval, zaistite ho na niekoľkých miestach pomocnými klinmi. Nezabudnite pritom, že výška osadenia okna nad parapetným murivom musí umožniť následné prevedenie dostatočnej hrúbky izolácie pod vonkajšou parapetou.

Spôsoby ukotvenia

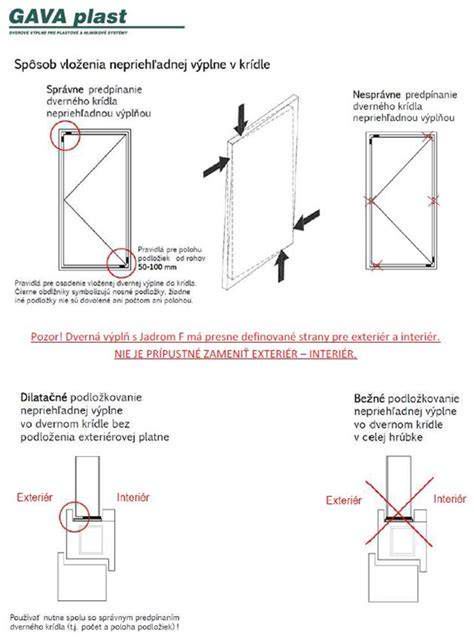

Nižšie uvedený montážny postup ukotvenia rámu je možné rozšíriť o použitie nosných a dištančných podložiek, ktorých osadenie predchádza finálnemu pevnému spojeniu rámu s ostením (osadenie podložiek je nutné teda vykonať pred zavŕtaním rámu). Nosné podložky musia mať dostatočnú nosnosť, musia byť nenasiakavé, trvanlivé, chemicky kompatibilné s vedľajšími materiálmi a musia mať tepelnú vodivosť rovnakú alebo nižšiu ako materiál rámu. Dištančné podložky musia spĺňať rovnaké kritériá s výnimkou požiadavky na ich dostatočnú nosnosť. Rozmiestnenie podložiek pozri obrázok nižšie, čiernou je zobrazená nosná podložka, bielou dištančná podložka, rozmery sú v milimetroch.

Plastové okná sa štandardne do otvoru kotvia (uchytávajú) plechovými kotvami (kotviacími plechmi). Kotvu jednoducho zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do muriva. Je vhodné plechovú kotvu do okna naskrutkovať, aby nemohlo dôjsť časom k jej vytrhnutiu a teda uvoľneniu okna. Nezabudnite po ukotvení prekontrolovať správne vyváženie rámu.

Ďalším spôsobom je upevnenie rámu pomocou turboskrutiek. Tento spôsob montáže zabezpečí pevnejšie spojenie rámu s telesom stavby, ale počítajte s o niečo náročnejšou prípravou spojenou s predvŕtaním otvorov do rámu. Kotvenie sa realizuje pomocou turbo skrutiek alebo kotiev podľa typu muriva. Cez pripravené otvory v ráme okna vyvŕtate otvory do muriva. Pre vyvŕtanie otvorov do muriva odporúčame SDS vrták. Pred vlastným zaskrutkovaním turboskrutiek prekontrolujte správne vyváženie (aby bola výplň plne funkčná, je nutné aby bol rám vyvážený vo všetkých rovinách). Túto kontrolu odporúčame vykonávať priebežne počas celej montáže. Potom už je aplikácia turboskrutiek jednoduchá - turboskrutku cez rám priskrutkujete do telesa stavby. Pozor, aby ste príliš nepritiahli turboskrutku k rámu, a nedošlo tak k jeho prehnutiu - vznikla by potom netesnosť medzi rámom a krídlom. Na záver nasaďte na hlavičky turboskrutiek plastové krytky.

Dôležité upozornenie na kliny: Vymedzovanie kliny nesmú byť umiestnené celkom v rohoch okna. Kliny musia v určitých bodoch okolo okna ostať na trvalo - pod omietkou. Dôležité je uvedomiť si smery síl, ktoré budú na okno pôsobiť. V týchto miestach sú kliny mimoriadne dôležité a teda nie je dovolené ich odstraňovať. Plastové, ale aj hliníkové okná vplyvom nahrievania slnkom podliehajú roztiažnosti a je nevyhnutné s touto rozťažnosťou počítať.

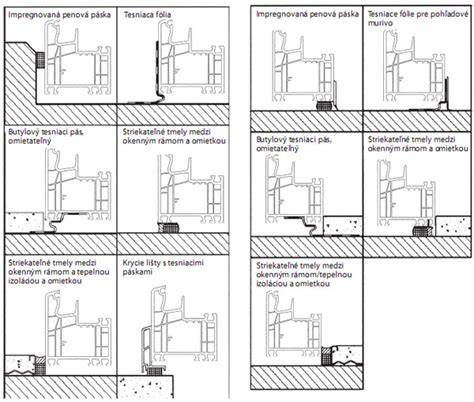

Systémové tesnenie pripojovacej škáry

Dôležitosť správneho tesnenia

Po zakotvení rámu je potrebné priestor medzi rámom a ostením vyplniť izolačným materiálom. Tradičná montáž spočíva vo vyplnení škáry PUR penou. Moderný prístup však pracuje so systémovým riešením vrstiev. Výplň pripojovacej škáry iba montážnou penou nie je správny postup. Pripojovacia škára by mala mať podobné tepelno-izolačné vlastnosti ako konštrukcie okolo nej. Pravidlá a požiadavky na zabezpečenie kvalitnej realizácie montáže sú stanovené v norme STN 73 3134. Pri jej dodržaní sa vyhnete kondenzácii vlhkosti, vzniku plesní a tepelným mostom.

Aplikácia tesniacich pások a peny

Na rámy sa opatrne lepia tesniace pásky a fólie, ktoré sa rozdeľujú na interiérové a exteriérové. Na vnútornú stranu rámu sa opatrne nalepí vhodná parotesná páska, ktorá izoluje pripojovaciu škáru a zabráni prieniku vlhkosti z interiéru dovnútra škáry. Pásku treba na okno aplikovať s presahom v rohoch, aby ho bolo možné správne namontovať do stavebného otvoru. Vnútorná vrstva musí byť vzduchotesná a parotesná, aby zabránila prenikaniu vlhkosti do spoja.

Následne sa priestor medzi rámom a ostením vypení PU penou. Použite montážnu penu, ktorú jednoducho vstreknete pomocou pištole alebo trubičky. Pred aplikáciou peny aerosolovú plechovku dokonale pretrepte, najmenej 30x, a podklad navlhčite vodou. Odporúča sa ostenie navlhčiť vodou, pretože PU pena reaguje s vlhkosťou a zároveň sa zvýši jej priľnavosť. Medzery vypeňte zhruba z dvoch tretín, pretože pena ešte napučí. Penu nanášajte zdola smerom nahor. Aby pena dostatočne vytvrdla, nemal by vyplňovaný priestor na jednu vrstvu čerstvej peny byť väčší ako 50 až 100 mm. Po zatuhnutí peny vyberte pomocné kliny a vzniknuté medzery vyplňte penou. Montážnu penu môžete aplikovať po celý rok, v závislosti od konkrétnej teploty si môžete zakúpiť montážnu penu letnú, či montážnu penu zimnú. Stredná vrstva tvorí tepelnoizolačnú bariéru.

Z vonkajšej strany sa na rám okna aplikuje paropriepustná vodotesná páska (ak sa nenalepila pred osadením okna do otvoru), ktorá zaistí odvetranie a vysychanie škáry a zabráni prenikaniu zrážkovej vody. Exteriérová strana: Paropriepustná páska, ktorá chráni škáru pred dažďom a vlhkosťou, pričom umožňuje odvod pary. Parotesná fólia sa po odstránení krycej pásky prilepí na ostenie. Je nevyhnutné skontrolovať dotesnenie uzáveru pripojovacej škáry v mieste kotviacich prvkov, kotviace plechy by sa mali prelepiť páskou.

Ako alternatíva k trojvrstvovému systému s penou je možné použiť komprimačnú pásku. Pri utesnení pripojovacej škáry komprimačnou páskou sa táto páska nalepí na vnútornú stranu rámu. Keďže komprimačná páska začne ihneď po odbalení komprimovať, treba okno osadiť ešte pred úplným vykomprimovaním pásky. Komprimačnú pásku treba vyberať a prispôsobiť podľa veľkosti pripojovacích škár. Rohy sa odporúča lepiť na „tupo“, to znamená z dvoch kusov, aby páska správne nakomprimovala. Na aplikáciu okenných fólií a komprimačných pások je možné nájsť mnoho špecializovaných videí.

Montáž parapetov

K už zabudovanému rámu následne osaďte parapety - vnútorné a vonkajšie. Najprv si pripravte podklad. Musí byť rovný, čistý a v požadovanej výške. Pred osadením parapety nasaďte bočné krytky.

Montáž vnútornej parapety

Na podklad naneste nízkoexpanznú montážnu penu a na ňu parapetu uložte. Vnútorné parapety s pripevnenými bočnými krytkami vložte pod rám okna a prisuňte ho k profilu. Pomocou vodováhy ho podložte tak, aby bol v rovine, ale je potrebné ho ponechať pod určitým sklonom, aby sa pri okne nezadržiavala voda. U vnútornej parapety je to okolo 2 - 4 stupne. Parapet podpěňte po celej ploche nízkoexpanzné montážnou penou a zaťažte ho.

Montáž vonkajšieho parapetu

Vonkajšiu parapetu zasuňte do drážky v spodnej časti rámu okenného profilu a upevnite pomocou dodaných skrutiek, na ktoré následne nasadíte plastové krytky. Vonkajší parapet s nasadenými plastovými krytkami vložte do drážky pod rám okna a postupujte rovnako ako pri vnútornej parapete. Následne parapet privŕtajte k oknu. Aby pri okne nestála voda, je potrebné mať parapetu pod určitým sklonom. U vonkajšej zhruba 7 stupňov. Po montáži je potrebné ešte parapetu po obvode utesniť. Na škáry medzi parapetou a murivom odporúčame pretierateľný akrylový tmel. Na utesnenie škár medzi oknom a parapetou je zase vhodnejší silikón, ktorý je v transparentnom prevedení alebo vo farbe podkladu.

Finálne úpravy a nastavenie

Nasadenie krídel a murárske zapravenie

Po vykonaní montáže rámu okna už môžete nasadiť krídla. Nasadenie krídel vykonáme podobne ako sme vykonali ich vyvesenie, tzn. krídlo s kľučkou v otvorenej polohe (t.j. kľučka vodorovne) nasadíme na spodný pánt, pritlačíme k rámu, zasunieme horný čap, na ktorý potom nasadíme späť plastovú krytku, a krídlo uzavrieme (kľučka smerom dole). Po pevnom ukotvení rámu sa osádzajú krídla alebo izolačné sklá. Správne nastavenie má zásadný vplyv na tesnosť aj komfort používania. Nasaďte späť plastové krytky na pánty. Potom sa môžeme pustiť do murárskeho zapravenia. V prípade väčšieho poškodenia najprv vykonajte zapravenie hrubou omietkou a následne natiahnite "fajnovú". Pre pekné zapravenie a aj na elimináciu popraskania odporúčame z vonkajšej i vnútornej strany inštalovať začisťovacie okenné lišty - tzv. APU lišty, ktoré umožňujú dilatovať. APU lišty zamedzujú vzniku prasklín medzi omietkou a oknom. Na záver sa urobí finálne murárske zapravenie a aplikuje sa omietka.

Čistenie a kontrola funkčnosti

Po dokončení murárskeho zapravenia okná (dvere) očistite a odstráňte ochranné fólie (najneskôr do 2 mesiacov, ideálne do troch mesiacov). Očistenie a umytie okien urobte v súlade s Návodom na obsluhu a údržbu plastových okien, ktorý dodávame spolu s výrobkami. Skontrolujte správnu funkciu okna a prípadne upravte nastavenie. Ako postupovať, o tom sa dočítate v tomto návode na nastavenie. Nakoniec nasaďte krytky na jednotlivé časti kovania. Vyskúšajte funkcie okna - otvorenie do všetkých polôh.

Montáž doplnkov

Potom si môžete prípadne do okien namontovať žalúzie alebo siete proti hmyzu. Rozbaľte žalúziu. Vysuňte krycí plech. Pomocou dodaných skrutiek priskrutkujte na oboch stranách žalúziu k oknu. Do spodnej časti krídla vyvŕtajte dve dierky pre ukotvenie vodiacich silónov. Silon zasuňte do otvorov a vložte do nich štuple na silon napevno. Vycvaknite poistku, ktorá drží silon, silon vytiahnite, napnite a znova zacvaknite poistku. Prebytočnú časť silonu odrežte. Krycí plech nasaďte späť na žalúziu. Vyskúšajte správnu funkciu žalúzie a priskrutkujte zámok, ktorý drží ovládacie retiazky žalúzie a nasaďte naň kryt.

Pred vložením siete do okna si háčiky na sieti otočte tak, aby ste ich mohli následne jednoducho uchytiť za tesnením rámu okna. Sieť vložte do okna tak, aby bola upevnená za tesnením rámu okna.

Najčastejšie chyby a odborné odporúčania

Medzi najčastejšie chyby patrí podcenenie kotvenia, absencia pások, nedostatočné vyrovnanie rámu či nevhodné napojenie na zateplenie. Montáž nekončí osadením rámu. Okná nie sú izolovaný prvok. Musia byť správne napojené na zatepľovací systém, parozábranu, tienenie aj podlahové vrstvy. Jednou z najčastejších a mimoriadne deštrukčných chýb je vyťahovanie vymedzovacích klinov po montáži. Montáž okien nie je technický detail, ale rozhodujúci faktor kvality bývania. Dajte prednosť profesionálom a získate viac ako len ušetrené peniaze.

Potrebné nástroje pre montáž

• vodováha
• turboskrutky + krytky (prípadne ako alternatíva montážne kotvy)
• výkonná vŕtačka (príp. elektrická vŕtačka)
• polyuretánová montážna pena
• nízkoexpanzná polyuretánová pena
• pištoľ na penu
• kliny
• bit torx 130, bit krížový
• vrták č.7 do železa
• kladivko
• plochý skrutkovač
• zvinovací meter
• zalamovacie nôž
• plastové podložky
• kľúč pre nastavenie okna
