Zásuvka je dnes nevyhnutnou súčasťou našich domovov, preto jej musíme venovať patričnú pozornosť. Pripojenie elektrickej zásuvky je jednou z najčastejších činností pri drobných opravách a modernizácii domovej elektroinštalácie. Aj keď sa to mnohým môže zdať zložité, v skutočnosti stačí trocha vedomostí a opatrnosti, aby ste zásuvku zapojili správne.
Bezpečnosť na prvom mieste
Predtým, než siahnete po skrutkovači, uistite sa, že prúd v mieste práce je úplne odpojený. Ak ho neviete identifikovať, vypnite hlavný istič. Inštalovať a opravovať zásuvky a alšie súčasti elektroinštalácie môže iba kvalifikovaný elektrotechnik. Tento návod je iba informatívny, pretože pri práci s elektrinou má každý detail význam.

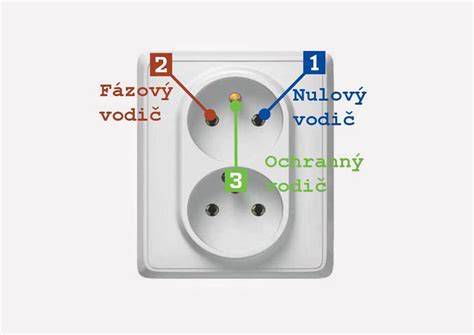

Pochopenie vodičov a ich farebného označenia
Dnešné zásuvky počítajú s celkom troma vodičmi. V tomto ohľade došlo k celkovej štandardizácii:
- Fázový vodič (L): Hnedý, prípadne čierny alebo sivý.
- Neutrálny vodič (N): Modrý.
- Ochranný vodič (PE): Kombinácia žltej a zelenej farby.
Súčasné zásuvky 230V majú uzemňovacie kolíky - je to dôležitý prvok zabezpečujúci ochranu pred úrazom elektrickým prúdom, preto by ste sa ho nemali vzdávať.
Zapojení zásuvky
Postup inštalácie zásuvky do steny
Inštalácia inštalačnej krabice (tzv. „podomietkovej škatule“) nie je náročná, ale pre každý materiál steny bude mať inštalácia svoje vlastné nuansy.
Montáž do tehly alebo betónu
- Vykonajte značenie na povrchu pomocou vodováhy.
- Pomocou vŕtačky a vhodnej korunky vyvŕtajte otvor 4 až 5 mm hlbšie, než je výška škatule.
- Maltu alebo sadru zrieďte tak, aby ste krabicu zafixovali v stene.
- Navlhčite otvor a dajte roztok dovnútra špachtľou, následne vložte krabicu.
Montáž do sadrokartónu
Oprava veľkosti otvoru v sadrokartóne je jednoduchšia. Nie je potrebné riediť roztok a vysekávať jadro sekáčom. Označte miesto a vyrežte otvor, do ktorého sa krabica upevní pomocou špeciálnych skrutiek alebo rozperiek.
| Typ svorky | Charakteristika |
|---|---|
| Skrutková | Vodič drží na mieste skrutka, vkladá sa priamo pod ňu. |
| Strmeňová | Vodič sa vkladá pod strmeň, ktorý skrutka pritláča. |
| Dutinová | Vodič sa vkladá do otvoru a pritláča skrutkou zhora. |
| Pružinová | Pružinu musíte uvoľniť stlačením a následne vložiť vodič. |
Časté chyby a riešenie problémov
Pri montáži sa často opakujú tie isté chyby. Hliníkové vodiče sú veľmi krehké a pod tlakom sa splošťujú, čo vedie k uvoľneniu svorky a vzniku elektrického oblúka. Medzi najčastejšie príznaky problémov patria:
- Iskrenie pri zapájaní zástrčky.
- Uvoľnená zásuvka v stene.
- Nadmerné zahrievanie krytu zásuvky.
Ak si nie ste istý, ako vyzerá schéma zapojenia alebo máte pochybnosti o stave vašej elektroinštalácie, je lepšie obrátiť sa na odborníka, než riskovať bezpečnosť. Pri novej elektroinštalácii je postup ukladania káblov jasný - vo väčšine prípadov sa využívajú drážky v murive, pričom káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo.
