Výber správneho typu konektora a materiálu kábla je kľúčový pre úspešnú realizáciu akéhokoľvek technického projektu, či už ide o domácu inštaláciu alebo priemyselnú automatizáciu. PVC (polyvinylchlorid) je vďaka svojej flexibilite, trvanlivosti a odolnosti voči vlhkosti či oderu jedným z najpoužívanejších materiálov. Táto všestrannosť ho robí vhodným pre širokú škálu aplikácií, od potrubných systémov až po káblové plášte.
PVC potrubné spojky: Typy a využitie
Rúrkové konektory z PVC, označované aj ako tvarovky či spoje, sú nevyhnutnou súčasťou projektov v inštalatérstve a stavebníctve. Tieto komponenty z polyvinylchloridu ponúkajú pevné a spoľahlivé spoje pre rôzne potrubné systémy, zabezpečujúc dlhú životnosť a odolnosť voči vonkajším vplyvom.
- Spojka: Používa sa na spojenie dvoch rúrok rovnakého priemeru.
- Koleno: Slúži na zmenu smeru toku v rôznych uhloch (45°, 90°, 180°), čo umožňuje flexibilné vedenie potrubia.
- T-kus: Umožňuje odbočenie alebo spojenie troch rúr dohromady, ideálne pre rozvody vody alebo iných tekutín.
- Adaptér: Slúži na prepojenie rúrok rôznych priemerov, čím zabezpečuje kompatibilitu medzi rôznymi časťami systému.
- Čiapočka: Používa sa na uzavretie konca rúrky, napríklad pri ukončení potrubia alebo dočasnom zaslepení.
PVC a špecializované konektory v elektrotechnike
Pri elektrických pripojeniach je dôležité zvážiť prostredie a požiadavky aplikácie. Zatiaľ čo pre bežné domáce spotrebiče postačia štandardné konektory, priemyselné prostredie si vyžaduje špecifické riešenia odolné voči vibráciám, teplotným zmenám a chemikáliám. Materiál plášťa kábla hrá kľúčovú rolu v ochrane vnútorných vodičov a zabezpečení spoľahlivej prevádzky.
Materiály káblových plášťov: PVC, PUR, TPU
Plášť kábla je ochranná vonkajšia vrstva, ktorá obaluje a stíní vnútorný vodič kábla. Kabelové pláště môžu být navrženy tak, aby měly specifické funkce, jako je flexibilita nebo tuhost. Napríklad, kabely pre vonkajšie prostredie môžu vyžadovať plášte, ktoré sú odolné voči UV žiareniu a extrémnym teplotám, zatiaľ čo kabely pre priemyselné prostredie môžu vyžadovať plášte, ktoré sú odolné voči chemikáliám a oderu. PVC, PUR a TPU sú najpoužívanejšie typy káblových plášťov v priemysle a automatizácii.
Čo je PVC?
PVC, skratka pre polyvinylchlorid, je syntetický polymér široko používaný v rôznych priemyselných odvetviach vďaka svojej všestrannosti a odolnosti. Jedná sa o termoplastický materiál, čo znamená, že ho možno tvarovať a pretvárať pôsobením tepla. PVC je obľúbený materiál pre svoju pevnosť, vodoodolnosť a schopnosť odolávať drsným poveternostným podmienkam. Používa sa pri výrobe rúrok, okenných rámov, podlahových a strešných materiálov. Jednou z výhod PVC v porovnaní s inými materiálmi je jeho nízka cena, vďaka čomu je cenovo výhodnou voľbou pre mnoho aplikácií.
Čo je PUR (Polyuretán)?
Polyuretán, nazývaný aj PUR alebo PU, je polymerný materiál so širokým spektrom použitia, ktorý je vďaka svojim jedinečným vlastnostiam široko používaný v rôznych priemyselných odvetviach. Jednou z hlavných výhod polyuretánu je jeho pružnosť a odolnosť. Má vynikajúcu odolnosť proti oderu, nárazu a roztrhnutiu, takže je vhodný pre aplikácie, kde materiály podliehajú opotrebovaniu, ako sú automobilové diely, obuv, športové vybavenie a plášte káblov. Ďalšou výhodou polyuretánu je, že je odolný voči vode, oleju a chemikáliám. Polyuretán je tiež dobrý elektrický a tepelný izolant a je veľmi tvárny.
Čo je TPU (Termoplastický polyuretán)?
Termoplastický polyuretán, označovaný ako TPU, je (AB) blokový lineárny polymér. Pretože sa v podstate jedná o polymér s lineárnou štruktúrou, možno ho spracovávať pomocou rovnakých technológií a zariadení ako termoplasty, ako je vstrekovanie, vytláčanie, vyfukovanie alebo kalandrovanie. Vynikajúce vlastnosti TPU káblov sú vynikajúca odolnosť proti opotrebovaniu, vynikajúca odolnosť proti ozónu, vysoká tvrdosť, vysoká pevnosť, dobrá elasticita, odolnosť proti nízkym teplotám, dobrá odolnosť proti oleju, chemická odolnosť a odolnosť voči vplyvom prostredia a dlhodobá stabilita vo vlhkom prostredí. TPU je typ PUR, ale má lepší výkon.

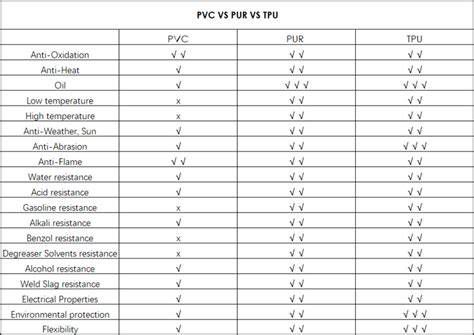

Porovnanie PVC, PUR a TPU káblových plášťov
Aby sme lepšie pochopili rozdiely a výhody jednotlivých materiálov káblových plášťov, prinášame detailné porovnanie ich kľúčových vlastností a typických využití. Tieto informácie sú zásadné pre správny výber materiálu v závislosti od konkrétnych požiadaviek aplikácie.
| Materiál | Hlavné vlastnosti | Typické využitie | Dôležité rozdiely a poznámky |
|---|---|---|---|
| PVC (Polyvinylchlorid) | Nízka cena, odolnosť voči vode, pevnosť, vodoodolnosť, odolnosť voči drsným poveternostným podmienkam, termoplast. | Všeobecné elektroinštalácie, potrubné systémy, okenné rámy, podlahové a strešné materiály. | Nižší teplotný rozsah v porovnaní s PUR/TPU. Menej spomaľujúci horenie. Kontroverzný kvôli potenciálnemu vplyvu na životné prostredie (uvoľňuje toxické chemikálie ako ftaláty a dioxíny pri výrobe a likvidácii). Možno ho změkčiť a roztaviť teplom. |
| PUR (Polyuretán) | Vysoká odolnosť voči oderu, olejom, nárazu, roztrhnutiu, vode, chemikáliám. Pružnosť, odolnosť, dobrý elektrický a tepelný izolant, tvárny (peny, elastoméry, povlaky, lepidlá), termoset. | Priemyselná automatizácia, automobilové diely, obuv, športové vybavenie, plášte káblov. | Pružnejší a odolnejší proti oderu a chemikáliám ako PVC. Viac spomaľujúci horenie ako PVC. Po vytvrdnutí ho nemožno roztaviť ani pretvarovať. |
| TPU (Termoplastický polyuretán) | Vynikajúca odolnosť proti opotrebovaniu, ozónu, vysoká tvrdosť, vysoká pevnosť, dobrá elasticita, odolnosť proti nízkym teplotám, oleju, chemikáliám a vplyvom prostredia. Dlhodobá stabilita vo vlhkom prostredí, termoplast. | Priemyselná automatizácia (napr. vodotesný konektor M12 kábel, M8 kábel, priemyselný ethernetový kábel). | Je to typ PUR, ale s výrazne lepšími výkonnostnými parametrami. Spracovateľný pomocou termoplastických technológií (vstrekovanie, vytláčanie). Viac spomaľujúci horenie ako PVC. |
Senzorové konektory v automatizácii
V priemyselnej automatizácii sa na prenos dát zo senzorov do riadiacich systémov využívajú špecifické konektory, ako sú M8, M12 alebo 7/8 konektory. Podľa normy IEC 61076-2-101/104 musia tieto komponenty dosiahnuť vodotesnosť úrovne IP67, čo zabezpečuje spoľahlivú prevádzku v náročných podmienkach vystavených vlhkosti a prachu.
Otočné konektory a špecializované riešenia
Okrem bežných statických konektorov existujú aj špecializované riešenia, ktoré ponúkajú zvýšenú flexibilitu a pohodlie pri práci. Jedným z takýchto inovatívnych typov sú otočné konektory, ktoré umožňujú rotáciu pripojených častí, čím zjednodušujú manipuláciu v stiesnených priestoroch alebo pri častých zmenách polohy.
Technické riešenia pre pneuservisy: Otočný Clip-on konektor
V oblasti pneumatických systémov sú dôležitou kategóriou aj špecializované konektory pre vzduchové systémy. Napríklad hustilka pneumatík PCL CH2K01 využíva odolný a tesný Clip-on konektor s otáčaním o 360°, ktorý je vyrobený zo zliatiny zinku, hliníka a mosadze. Táto kombinácia materiálov zaručuje dlhú životnosť a spoľahlivosť. Vďaka plnej rotácii špičky je hustenie kolies s modernými ráfikmi oveľa jednoduchšie a pohodlnejšie, pretože nie je potrebné neustále otáčať hadicou ani sa prispôsobovať polohe ventilu.
SecurPneuS - hustenie pneumatík plynom
Dôležitosť správneho výberu a údržby konektorov
Pri výbere konektorov vždy dbajte na kompatibilitu s vaším zariadením a špecifickými požiadavkami aplikácie. Použitie nesprávnych komponentov môže viesť k zlému pripojeniu, prehriatiu alebo dokonca k bezpečnostným rizikám. Pre správnu funkciu konektorov, minimalizáciu strát signálu a zabezpečenie dlhej životnosti je rovnako dôležité udržiavať konektory čisté a v čo najlepšej kondícii.
