Elektromerový rozvádzač predstavuje vstupnú bránu do domu, garáže či prevádzky a je kľúčovým prvkom elektrickej prípojky. Slúži ako „meracie miesto“ a „hlavný istiaci bod“, pričom musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti, ktorá prevádzkuje elektrické vedenie vo vašej lokalite. Elektromerové rozvádzače slúžia na uloženie elektromera, hlavného ističa a ďalšieho príslušenstva.
Konštrukcia a vybavenie rozvádzača

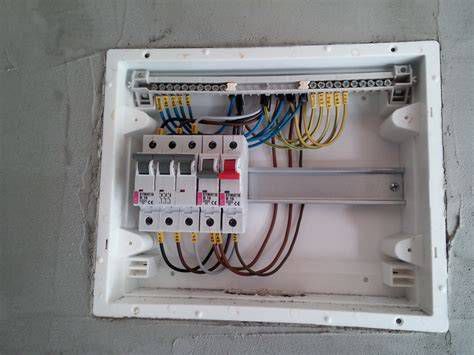

Rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení.
Technické komponenty pre uzemnenie
Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, prípadne kompletný adaptér pre uzemnenie rozvádzača. Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.
Zapojenie jednofázového elektromera SKEMH - montážny návod
Typy montáže a rozdelenie rozvádzačov
Elektromerové rozvádzače sa umiestňujú na hranicu pozemku a podľa typu montáže ich máme rozdelené na:
- Zapustené: vhodné do steny alebo výklenku.
- Pilierové: určené pre montáž do zeme ako samostatne stojaci celok.
- Nástenné: pre montáž na fasádu alebo múrik.
Pri výbere elektromerovej skrine je dôležité zohľadniť typ elektrickej prípojky, počet elektromerov, spôsob montáže a požiadavky distribučnej spoločnosti. Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO). Pri viacerých odberných miestach sa používa prevedenie pre 2, 3, 4 a viac elektromerov.
Distribúcia a aktuálne normy (2025)
Výber podľa distribučnej oblasti je najdôležitejší parameter. Modely pre ZSD (Západoslovenská distribučná) a VSD (Východoslovenská distribučná) spĺňajú spoločné technické pripájacie podmienky. Pre oblasť Stredoslovenská distribučná (SSD) existujú špecifické certifikované prevedenia pre jednofázové aj trojfázové meranie.
| Typ rozvádzača | Využitie | Poznámka |
|---|---|---|
| Pilierový (ZSD/VSD) | Hranica pozemku | Obsahuje povinný vypínací prvok |
| Nástenný (SSD) | Fasáda / výklenok | Jednotarifné meranie |
| Zapustený (ZSD/VSD) | Zamurovanie | FVE ready, dvojtarif |
Dôležité upozornenie: Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané. Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky. Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik!
