Plochá strecha drevenej konštrukcie: Osvedčené riešenia a prevencia rizík

Drevostavby získavajú rok od roku čoraz väčšiu dôležitosť a popularitu v našich krajinách (SK a CZ). Aj u nás boli už realizované prvé projekty plochých striech v drevostavbách na objektoch s väčšou plochou. Ploché strechy sa v modernej architektúre stávajú čoraz bežnejším a obľúbenejším prvkom. Domy s rovnou strechou v súčasnosti zažívajú renesanciu.

Plochá strecha je opradená množstvom mýtov. Jeden z nich napríklad tvrdí, že skôr či neskôr začne do domu s rovnou strechou zatekať. V súčasnosti je však takéto tvrdenie čistý nezmysel. V minulosti bola totiž táto voľba spojená s častým zatekaním vody do domu, treba ale povedať, že dnes je už kvalita používaných materiálov a technológií niekde úplne inde. Odvtedy sa však konštrukcie aj materiály zdokonalili a obavy z vtedajších problémov sú v súčasnosti už zbytočné.

Cieľom tohto článku je vysvetlenie si pravidiel technickej praxi a spôsobov návrhu pre bezpečnú dvojplášťovú plochú strechu s prevetrávanou medzerou s ohľadom a odporúčaniami na technickú prax a štandardy v krajinách D-A-CH a na základe slovenských pravidiel a STN. Skratka D-A-CH znamená D - Deutschland (Nemecko), A - Austria (Rakúsko), CH - Confœderatio Helvetica (Švajčiarsko).

Výhody plochej strechy pre moderné bývanie

Plochá strecha je konštrukcia s minimálnym sklonom, zvyčajne do 10°, vytvárajúca takmer rovný povrch. Tento typ strechy je ideálny pre moderné a minimalistické stavby, kde sa kladie dôraz na čisté línie a funkčnosť. Okrem estetických výhod ponúka aj praktické možnosti využitia:

• Strešná terasa: Vytvorenie dodatočného vonkajšieho priestoru na relaxáciu alebo spoločenské aktivity.
• Zelená strecha: Inštalácia vegetácie, ktorá prispieva k zlepšeniu mikroklímy, zadržiavaniu dažďovej vody a zvyšuje estetickú hodnotu budovy. Zelené strechy sú nielen estetické, ale tiež prínosné pre životné prostredie. Okrem toho, že zadržiavajú vodu, zlepšujú kvalitu vzduchu, fungujú aj ako zvuková a tepelná izolácia. Skladba vegetačnej strechy obsahuje okrem základných vrstiev aj geotextíliu, drenážnu fóliu a spomínanú primerane veľkú vrstvu zeminy, do ktorej zasadíte rastliny. Strecha s vysadenými machmi a sukulentmi je takmer bezúdržbová.
• Technologické zázemie: Ideálne miesto pre umiestnenie solárnych panelov, klimatizačných jednotiek, rekuperačných systémov či iných technológií, ktoré nenarúšajú celkový dizajn stavby. Fotovoltaika na plochej streche sa ľahko inštaluje. Na trhu sú k dispozícii rôzne konštrukcie, ktoré umožňujú správne umiestnenie panelov. Plocha takejto strechy je pomerne veľká, takže získate energiu na pokrytie všetkých vašich potrieb.

Jednou z najväčších výhod poschodového domu s plochou strechou je väčší úžitkový priestor a jednoduchšie riešenie dispozície na poschodí než pri šikmej streche. Toto riešenie sa osvedčilo aj na malom pozemku. Plochá strecha poskytuje viac priestoru a jednoduchšie umiestnenie izieb v podkroví. Plochá strecha má menšie tepelné straty a vychádza oproti šikmej streche lacnejšie. Nie je totiž potrebný zložitý krov a jej konštrukcia je jednoduchšia. Jednou z ďalších výhod plochých striech môže byť aj nižšia spotreba materiálu v porovnaní so šikmými strechami podobnej plochy, čo sa často premieta aj do nákladov na realizáciu. Celkové náklady na plochú strechu sú preto lacnejšie ako na šikmé strechy.

Materiály pre drevené strešné konštrukcie

Drevená konštrukcia je základným stavebným prvkom pre strechy rodinných domov. Jej výber a správne zhotovenie sú kľúčové pre dlhú životnosť a bezpečnosť celej stavby.

Pri výrobe strešných konštrukcií sa najčastejšie používa smrekové drevo. Jeho vláknitá štruktúra ho robí mimoriadne vhodným a odolným materiálom. Svedčia o tom početné strechy starých mestských budov, ktoré odolali a dokonale sa zachovali po stáročia. Skúmaním týchto starých drevených konštrukcií sa zistilo, že za trvanlivosť a životnosť je zodpovedná vynikajúca kvalita vybraného dreva a správna orientácia drevených vlákien v konštrukcii.

Vo väčšine prípadov sa jedná o masívne drevo. V určitých prípadoch, keď ide o prekonávanie väčších rozpätí alebo pri viditeľnej drevenej konštrukcii, sa používa lepené drevo. Lepené drevo, známe aj ako KVH (Konstruktionsvollholz), ponúka výhody v podobe vyššej pevnosti a stability, najmä pri prenose veľkých zaťažení. Strecha môže byť vyrobená aj z iných druhov dreva, ako je dub alebo smrekovec. Tieto druhy dreva sú však spojené s oveľa vyššou cenou, čo ich robí menej dostupnými pre bežné rodinné domy. Smrekové drevo tak zostáva najpopulárnejšou voľbou pre svoju optimálnu rovnováhu medzi kvalitou, odolnosťou a cenou.

Zlé drevo, napríklad napadnuté lykožrútom smrekovým, aj keď je chemicky ošetrené, nevydrží viac ako 30 rokov. Pre dlhú životnosť dreva je kľúčové, aby bolo správne vyrúbané, napílené, vysušené a nakoniec správne použité. Vlhkosť dreva by nemala presiahnuť 18 %, kým v prípade lepeného dreva by vlhkosť v jednotlivej lamele nemala presiahnuť 12 %.

Konzervácia a ochrana dreva

Kapilárna a nechcená vlhkosť je jedným z hlavných nepriateľov dreva. Táto problematika je často riešená opaľovaním dreva. Táto technika je jedným z najstarších spôsobov konzervácie dreva, možno ju označiť za určitý druh impregnácie, a svoje využitie nájde aj dnes. Vďaka použitiu tejto techniky drevo lepšie odoláva drevokaznému hmyzu, plesniam, hubám, nepriaznivým poveternostným podmienkam a dokonca aj ohňu, pretože zuhoľnatené vrstvy izolujú od postupu ďalšieho ohňa. Trvanlivosť tejto metódy sa odhaduje na 40 až 80 rokov. Moderné technológie umožňujú výrobu strešných konštrukcií na mieru v dielňach pomocou CNC strojov, ktoré zabezpečujú milimetrovú presnosť. Viditeľné časti dreva sa následne pre lepší vzhľad vyleštia a drevo sa dodatočne ochráni fungicídmi a insekticídmi, najmä na tých častiach, ktoré budú vystavené poveternostným vplyvom. Najväčším nepriateľom dreva sú však parazity, ktoré dokážu drevo zničiť do takej miery, že sa strecha stane úplne nepoužiteľná a musí sa zrútiť.

Konštrukčné princípy a dimenzovanie

Strešná konštrukcia musí byť správne dimenzovaná, aby odolala vlastnej hmotnosti, hmotnosti snehu a sile vetra. To znamená, že strešná konštrukcia by mala byť schopná uniesť záťaž asi 260 kilogramov na meter štvorcový. Pri výpočte sa berie do úvahy hmotnosť strešnej krytiny, hmotnosť snehu a sila vetra v oblasti, kde stavba stojí. Hmotnosť strechy je pozitívna, pretože strecha sa zaťažuje smerom dole a tým stabilizuje konštrukciu stavby. Jednotlivé časti drevenej konštrukcie sú spojené drevenými spojmi (kliny, lišty, drážky…). Zaťaženia sa prenášajú na vonkajšie nosné steny pozdĺž drevenej konštrukcie a pri väčších rozpätiach ako podpera slúžia medzistĺpy opreté na vnútorné nosné steny alebo betónovú stropnú dosku.

Typy plochých striech

Ploché strechy sa delia na vetrané a nevetrané. Konštrukcia plochej strechy je v týchto prípadoch úplne odlišná. Sklon plochej strechy je od 3 do 11 stupňov. To umožňuje, aby z neho stekali zrážky (dážď alebo sneh). Ide o bezpečnú konštrukciu, ktorej nehrozí zrútenie, napr. po silnom snežení.

Odvetrávaná plochá strecha (dvojplášťová)

Moderné domy s plochou strechou môžu mať vetranú strechu. V jeho prípade je strešná krytina oddelená od stropu. Medzi týmito vrstvami sa ponechá vetrací priestor, aby sa minimalizovalo riziko hromadenia vlhkosti. Vetracie otvory by mali byť umiestnené vo výške vetracieho priestoru. Netreba zabúdať na ich zakrytie pletivom, aby v medzere nehniezdili vtáky. Prevetrávaná strecha sa skladá aj z parotesnej fólie a tepelnej izolácie. Zahŕňa aj nosnú konštrukciu a opláštenie, ako aj strešnú krytinu. Ako tepelné izolácie sa pre dvojplášťové strechy užíva minerálnej vlny, ktorá je schopná dobre odovzdávať vlhkosť do medzery.

Nevetraná plochá strecha (jednoplášťová)

Konštrukcia plochej strechy môže byť aj nevetraná. Skladá sa z vrstiev uložených na sebe. Nemá žiadnu ďalšiu nosnú konštrukciu ani vzduchovú dutinu. Na strop posledného podlažia budovy sa naleje vrstva betónu, aby sa vytvoril správny uhol strechy. Je to potrebné na správny odtok vody. Ide o jednoduchší typ strechy, ale má jednu hlavnú nevýhodu: môže sa pod ňou hromadiť vlhkosť, ktorá nebude mať vhodné podmienky na odparovanie. Jednoplášťová plochá strecha teda musí obsahovať veľmi účinnú parozábranu, ktorá zabráni prenikaniu vodných pár do tepelnej izolácie. Sila tepelnej izolácie by mala byť určená výpočtom, ale ako minimum počítajte aspon 160 mm tepelnej izolácie z penového polystyrénu (typu EPS 100S stabil - polystyrén určený práve pre tento typ strechy) alebo tepelnej izolácie z minerálnej vlny (napríklad Isover S alebo Monrock MAX E - opäť tepelná izolácia určená pre jednoplášťové strechy). Veľmi vhodným typom parozábrany pre tento typ strechy je asfaltový SBS modifikovaný pás s hliníkovou vložkou (SBS modifikácia je vylepšenie vlastností asfaltovej hmoty látkou Styrén-Butadien-Styrén).

Obrátená strecha

Je konštrukcia, u ktorej je klasické poradie vrstiev akosi prehodené. Ide o skladbu, kde na nosnej konštrukcii je umiestnená hydroizolácia, na nej je drenážna vrstva, tepelná izolácia a stabilizačná vrstva (väčšinou oddelená od tepelnej izolácie separačnou a drenážnnou vrstvou). Znamená to teda, že voda naozaj preteká okolo tepelnej izolácie a steká k hydroizolácii. Ako tepelné izolácie sa totiž používa zásadne extrudovaný polystyrén (XPS), ktorý je nasiakavý len minimálne a voda preto nijako dramaticky neznižuje jeho izolačné schopnosti. Nepríjemnou vlastnosťou tejto skladby je, že ak je pretekajúca voda veľmi chladná (hlavne v období topenia snehu), dochádza k prechladzovanie nosnej konštrukcie s možnosťou tvorbou defektov ako kondenzácie a pod. Preto aj STN pri použití obrátenej strechy predpisuje dostatočnú hmotnosť nosnej konštrukcie tak, aby bolo riziko tvorby nepríjemných problémov minimalizované. Hmotnosť konštrukcie by nemala byť nižšia ako 240 kg/m².

Výzvy a riziká spojené s plochými strechami na drevostavbách

Napriek svojim výhodám predstavujú ploché strechy aj špecifické výzvy, najmä pokiaľ ide o hydroizoláciu a tepelnú izoláciu. Zadržiavanie vody pri nedostatočnom sklone alebo zlom odvodnení môže viesť k vážnym problémom, vrátane poškodenia nosnej konštrukcie a vnikaniu vlhkosti do interiéru. Drevostavby sú v tomto ohľade obzvlášť citlivé, pretože drevo je náchylné na degradáciu vplyvom vlhkosti. Odborníci sa domnievajú, že jednou z najčastejších chýb je zlé upevnenie strechy, presnejšie zlé spojenie strechy so stenami. Počas nepriaznivého počasia vznikajú tzv. víry, ktoré dokážu strechu doslova zdvihnúť a odniesť, najmä ak má dom veľký odkvap. Ďalšou častou chybou je nesprávne, resp. nedostatočne pripevnená strešná krytina. Ťažšiu strešnú krytinu vietor ťažšie zodvihne, ale iba ak je správne položená. Ľahšia krytina musí byť dobre upevnená na viacerých miestach.

Jedným z najrizikovejších aspektov, na ktorý často upozorňujú odborníci, je nesprávna skladba drevenej plochej strechy. Konštrukcie plochej strechy sa vďaka nepodareným developerským projektom vyskytujú bohužiaľ v tej najrizikovejšej skladbe, tj. s rámovou konštrukciou bez spádovej tepelnej izolácie nad rámovou konštrukciou. Tento negatívny vývoj spôsobuje negatívnu odozvu u laickej aj odbornej verejnosti, pretože tieto konštrukcie a ich poruchy poškodili meno celej skupine plochých striech z dreva a v drevostavbách. Preto je nutné poukázať na príklady dobrej praxe na západ od našich hraníc, kde sa tieto konštrukcie vyskytujú bežne a bez akýchkoľvek problémov.

„Pri výstavbe rodinných domov s plochou strechou a nosnou konštrukciou z dreva dochádza často k nesprávnemu umiestneniu tepelnej izolácie zo spodnej strany. To však spôsobuje rýchlu degradáciu drevenej konštrukcie a domy treba krátko po dokončení rekonštruovať.“ Podobný problém nám vznikol pri stavbe RD, kde sme po 2,5 roku museli vymeniť komplet zahnité trámy. Keď sme tie strechy riešili, nikto s projektantov, ba dokonca ani zástupcovia výrobcu, neupozornili na tento problém. Dokonca mi bolo povedané, že sa to nemusí odvetrať.

Riziková skladba plochej drevenej strechy

Zvláštnu pozornosť si zaslúži jedna veľmi riziková skladba plochej drevenej strechy, na ktorú už dlhé roky upozorňujú viaceré firmy a dodávatelia materiálov. Napriek tomu sa v praxi stále používa. Hlavným dôvodom je, že je to jeden z najlacnejších spôsobov realizácie plochej strechy. A používajú ju „s obľubou“ preto rôzne developerské a realizačné firmy pre domy, ktoré idú do predaja. Tento článok je preto určený nielen ľuďom, čo plánujú stavať dom, ale aj tým, ktorí zvažujú kúpu novostavby s plochou strechou.

Problémom pri tejto skladbe býva nesprávne umiestnenie tepelnej izolácie zo spodnej strany drevenej nosnej konštrukcie. Hlavné riziká spočívajú v dvoch hlavných bodoch:

1. Nekomfortná realizácia parozábrany: Nekomfortná realizácia parozábrany z fólie ľahkého typu nad hlavou bez pevného podkladu, ktorá je náchylná na nekvalitné opracovanie detailov, prestupov, ale aj presahov v ploche. Naviac pri montáži SDK podhľadu väčšinou dochádza k perforácii parozábrany kotevnými prvkami a k jej znehodnoteniu. Degradovaná nosná konštrukcia po odstránení podhľadu parozábrany a zateplenia striekanou PUR izoláciou je častým nálezom.
2. Nevhodné umiestnenie drevených prvkov v oblastiach skladby, kde dochádza ku kondenzácii: Typicky OSB doska pod hydroizolačnou fóliou, OSB doska medzi hlavnou tepelnou izoláciou z minerálnych vlákien a spádovou vrstvou z EPS. Kondenzácia na týchto prvkoch potom spôsobuje ich biologické napadnutie a postupnú degradáciu. Hmotnostná vlhkosť dreva alebo materiálu na báze dreva by nemala presiahnuť hodnotu 18%. Pri prekročení tejto hranice hrozí riziko biologického napadnutia týchto prvkov, ich následná degradácia až strata mechanických vlastností.

Problém je jednoducho vždy kombinácia teploty a vyššej vlhkosti v interiéri. Táto kritická skladba by nemala predstavovať problém v nevykurovaných priestoroch, kde nevzniká vlhkosť. To, že so skladbou nie je niečo v poriadku zistí najčastejšie až majiteľ, keď sa pri pravidelnej kontrolnej obhliadke strechy prepadne pod zhnitou OSB doskou. Okrem zdegradovaných OSB dosiek však môžu byť biologicky napadnuté aj priľahlé nosné drevené trámy, čo prináša riziko statických porúch, obzvlášť pri plochých strechách s priťažovacou vrstvou z kameniva. Vlhkosťou môže byť poškodená aj tepelná izolácia z minerálnych vlákien. Vlhká tepelná izolácia má horšie tepelnoizolačné vlastnosti ako suchá a pri jej nasýtení a prípadnom odkvapkávaní vody hrozia hygienické poruchy na SDK podhľade v podobe vlhkostných máp a plesní. Oprava takejto skladby potom nie je lacnou záležitosťou. Rekonštrukcia totiž neznamená len výmenu zhnitých OSB dosiek za nové, je potrebné zmeniť celú koncepciu skladby, aby sa v budúcnosti poruchy neopakovali. „Základom je teda správna strešná skladba s klasickým radením vrstiev.“

Overené riešenia pre bezpečné ploché strechy drevodomov

Pre zabezpečenie dlhodobej funkčnosti a životnosti plochej strechy s drevenou konštrukciou je kľúčové dodržiavanie osvedčených princípov a technických noriem. Cieľom tohto článku je teda vysvetlenie si pravidiel technickej praxi a spôsobov návrhu pre bezpečnú dvojplášťovú plochú strechu s prevetrávanou medzerou s ohľadom a odporúčaniami na technickú prax a štandardy v krajinách D-A-CH a na základe slovenských pravidiel a STN.

Rastúca popularita drevostavieb v krajinách D-A-CH

V susedných západných krajinách s dlhoročnou tradíciou v odbore drevostavieb, ako je Rakúsko, podiel drevostavieb neustále rastie. Tento trend jednoznačne potvrdzuje, že drevo je v týchto vyspelých krajinách plnohodnotným stavebným materiálom a potvrdzuje drevo ako hlavný konštrukčný prvok pri budovaní prakticky akejkoľvek bežnej stavby. Hlavne je spojenie nemeckej systematiky a precíznosti v podobe platných pravidiel pre kvalitné plánovanie a realizáciu drevostavieb (v zmysle noriem DIN a smerníc zväzov a výrobcov).

Tabuľka: Podiel drevostavieb v krajinách D-A-CH (vybrané údaje)

Dvojplášťová plochá strecha s prevetrávanou medzerou

Tento typ konštrukcie, často označovaný ako "dvojplášťová strecha", predstavuje spoľahlivé riešenie pre drevostavby. Pomyselným poistným faktorom môže byť voľba difúzne otvorenej konštrukcie plochej strechy so separátnou prevetrávanou medzerou v spojení s prefabrikovanými prvkami. Tento druh konštrukcie vďaka svojej skladbe predstavuje väčšiu bezpečnosť pri výskytu kondenzátu, ale aj vniknutej vlhkosti v dôsledku netesnosti obálky budovy. Vďaka svojej difúznej otvorenosti dochádza k lepšiemu a rýchlejšiemu vysychaniu v letných periódach. Behom dekád používania tejto konštrukcie došlo k osvedčeniu skladby a dostalo túto konštrukciu do normy DIN 4108 časť 3 (2018) a DIN 68800 časť 2 (2022). DIN 4108 časť 3 túto konštrukciu označuje ako „nachweisfreie Konstruktion“, čo znamená, že nevyžaduje dodatočné výpočty preukazujúce jej bezpečnosť z hľadiska šírenia vodných pár.

Kľúčové prvky tejto skladby sú:

• Parobrzda: Umiestnená na interiérovej strane konštrukcie, s parametrami Sd ≥ 2 m podľa noriem DIN 4108 časť 3 a DIN 68800 časť 2. Pri návrhu strešného systému nesmieme zabúdať, že ak celá konštrukcia strešného plášťa pozostáva z dreva vrátane atík, je veľmi dôležité prevedenie parozábrany nielen vo fragmente strechy. Je nevyhnutné sa zamerať aj na konštrukciu atík, ktoré budú parotesne oddelené od vnútorného prostredia. Na drevený záklop sa najprv aplikuje samolepiaci asfaltovaný pás s nosnou vložkou z hliníkovej fólie ako parozábrana.
• Nosná konštrukcia: Zvyčajne rámová nosná konštrukcia z dreva (napr. KVH), vyplnená difúzne otvorenou tepelnou izoláciou (minerálna vlna, drevovláknitá fúkaná tepelná izolácia, celulóza atď.).
• Debnenie: Drevené doskové debnenie z dreva so šírkou max b = 160 mm.
• Difúzne otvorená poistná strešná hydroizolácia: Určená pre vodotesné podstrešie podľa pravidiel ZVDH triedy 1 (dľa ÖN B 4119 - kedy jednotlivé presahy sú vodotesne spojené teplovzdušným zváraním popr. inou technikou stanovenou výrobcom, iným prostriedkom. Normou ÖN B 4119 je stanovená minimálna šírka zvaru teplovzdušnou technológiou na min. šírku 40 mm a pokaď sa jedná o robotické zváranie, tak je minimálna šírka 20 mm). Musí byť difúzne otvorená a jej Sd musí byť ≤ 0,3 m.
• Prevetrávaná medzera: Zabezpečuje cirkuláciu vzduchu a odvod prípadnej vlhkosti. Jej minimálna výška by mala byť 50 mm (dimenzia, navrhnuté v zmysle DIN 68800) alebo 100 mm (podľa pravidiel CSS a ČSN 731901 časť 2). Dĺžka prevetrávanej medzery by nemala presiahnuť 15 metrov a vstupný a výpustný otvor musí byť umiestnený viditeľne oproti sebe. Pri návrhu takejto konštrukcie plochej strechy by mal byť zohľadnený prevládajúci smer vetru, tj. na náveternej strane by mali byť umiestnené nasávacie otvory. Naviac, aby bola zaručená funkčná termika, musí byť minimálny sklon plochej strechy ≥ 3°.

V posledných desaťročiach sa rozvinuli aj technológie ako CLT (cross laminated timber), tj. krížom lepeného dreva, ktoré umožňujú vysoký stupeň prefabrikácie a minimalizáciu chýb pri montáži. CLT materiál upravovaný na moderných CNC obrábacích strojoch a výrobných linkách totiž ponúka veľkú škálu výrobkov a aplikácii pri rôznych detailoch. Technológia CLT sa stále doplňuje o nové časti a komponenty, ktoré pomáhajú vylepšovať jeho akustické a statické vlastnosti (beton), ale ponúka aj úplne nové modality, ktoré sa v konvenčných postupoch nevyužívali.

Rýchlosť výstavby moderných masívnych a modulárnych drevostavieb bez prítomnosti efektívnej ochrany drevenej konštrukcie behom fázy výstavby zvyšuje riziko vnikania vlhkosti atmosférickými vplyvmi. Okrem počasia hrá rolu taktiež nedodržiavanie technologickej disciplíny na stavbe. Pre ochranu CLT panelov počas fázy výstavby sa často používajú celoplošne lepivé parobrzdy s vysokou odolnosťou voči poveternostným vplyvom, ako napríklad SIGA Wetguard 200 SA, jedná sa o celoplošne lepivú parobrzdu s hodnotou Sd = 3,5 m. Tieto materiály slúžia ako spoľahlivá hydroizolácia a zároveň ako vzduchotesná rovina. SIGA Wetguard vďaka svojej výbornej UV stabilite dokáže chrániť stavbu až 3 mesiace proti atmosférickým vplyvom a zároveň môže slúžiť ako efektívna vzduchotesná rovina v konštrukciách drevostavieb.

Pre strechy s nízkym sklonom a aj ploché strechy (sklon strešnej roviny ≥ 3°) je odpoveďou na tieto požiadavky výroba „prefabrikovanej“ poistnej strešnej hydroizolácie na mieru a podľa požiadaviek projektu. Pre šikmé strechy s požiadavkom dažďu odolného podstrešia a vodotesného podstrešia a plochej strechy zo separátnou prevetrávanou medzerou špeciálne v alpských podmienkach firma SIGA Cover AG otestovala a odporúča produkt SIGA Majcoat 350 - trojvrstvová poistná strešná hydroizolácia tvorená vysoko pevnou špeciálnou polyesterovou textíliou s obojstrannou polyuretánovou difúzne otvorenou vrstvou, ktorá chráni funkčnú vrstvu a umožňuje teplovzdušné zváranie. Prefabrikácia podľa projektov zákazníka zaručuje vysokú kvalitu zvaru podľa požiadaviek noriem a pre zákazníka tak šetrí čas a znižuje riziko zatečenia do konštrukcie počas fázy vytvárania spojov. Hotový produkt je teda možné dodať na stavbu a bezpečne aplikovať. Konštrukcia plochej strechy z dreva zo separátnou prevetrávanou medzerou s nosným CLT a konfekčne vyrobená poistná strešná hydroizolácia s roboticky zváranými spojmi ponúka aplikáciu v čo najrýchlejšom čase, a tým aj najefektívnejšiu ochranu nosnej konštrukcie z dreva a tepelnej izolácie. Ako hydroizoláciu pri rodinných domoch odporúča odborník z Icopal-u používať strešnú fóliu BMI Everguard TPO. Je odolná proti UV žiareniu, neobsahuje zmäkčovadlá a vďaka bielemu povrchu citeľne znižuje teplotu strechy. Navyše je dobre spracovateľná a zabezpečuje dlhodobú životnosť celého strešného systému.

V našom blízkom zahraničí je táto konštrukcia takisto často využívaná a ako príklad môže slúžiť ocenená budova komunitného centra v mestečku St. Gerold v Rakúsku (spolková krajina Vorarlberg), ktorá je umiestnená v alpskom terénu v nadmorské výške 887 m n.m., tj. snehové zaťaženie 4,81 kN/m2. Táto stavba bola postavená v roku 2009 a slúži bezpečne aj v týchto extrémnych alpských podmienkach doteraz. Aj keď DIN 4108-3 a DIN 68800 hodnotí túto skladbu ako difúzne otvorenú a skladba spadá do tzv. bezpečných konštrukcií „nachweisfreie Konstruktionen“, bola táto konštrukcia zhodnotená podľa EN 15026 programom WUFI pre časové obdobie 6 rokov, a to aj pre variantu s vyššou vlhkosťou panelov CLT kryté produktom SIGA Wetguard 200 SA.

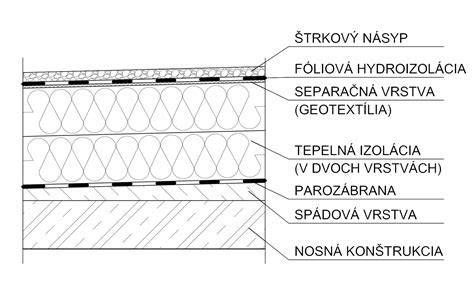

Jednoplášťová skladba DEKROOF 07A - SK

V prípade požiadavky investora na zachovanie drevenej nosnej konštrukcie, tak najbezpečnejším a výpočtovo overeným riešením je použitie jednoplášťovej skladby DEKROOF 07A - SK s tepelnou izoláciou nad drevenou nosnou konštrukciou. V tejto skladbe je uplatnený princíp konštrukčnej ochrany drevených prvkov, kedy sú tieto prvky umiestnené v interiéri, teda v oblasti bez rizika kondenzácie a prípadne následnej biologickej degradácie drevených konštrukcií.

Ako parozábrana je v skladbe navrhnutý samolepiaci asfaltovaný pás GLASTEK 30 STICKER PLUS, ktorý sa kladie na celoplošné debnenie. Výhodou tohto riešenia je pokládka parozábrany a opracovanie presahov a prestupov zvrchu na pevnom podklade, samolepiaca úprava pásu umožňuje pokládku bez použitia plameňa. V porovnaní s nepohodlnou realizáciou parozábrany z ľahkých fólií zdola nad hlavou, prináša riešenie s asfaltovaným pásom na pevnom podklade nižšie riziko vzniku nedokonalostí a nevhodne opracovaných detailov. Na takto pripravený podklad sa potom kladú tepelnoizolačné dosky napr. z EPS, separačná vrstva z geotextílie FILTEK a hydroizolačná fólia z PVC-P napr. fólie ALKORPLAN. Umiestnenie tepelnej izolácie nad nosnou konštrukciou okrem konštrukčnej ochrany drevených prvkov prináša súvislú vrstvu tepelnej izolácie, čo znamená elimináciu tepelných mostov a menšiu hrúbku tepelnej izolácie, oproti riešeniu s tepelnou izoláciou medzi trámami. Prípadný SDK podhľad sa môže kotviť do drevených trámov a nedochádza k perforácii parozábrany ako pri štandardnom riešení s parozábranou z ľahkých fólií, realizovanou zo spodnej strany.

V prípade, že drevené nosné trámy nie sú poškodené a je možné ich zachovať, nemusí dôjsť k zásahu do konštrukcie z interiéru, tzn. k odstráneniu SDK podhľadu s pôvodnou parozábranou, ktorá je do drevenej nosnej konštrukcie kotvená. Okrem hydroizolačnej fólie odporúčame odstrániť aj zhnité OSB dosky a pôvodnú tepelnú izoláciu z minerálnych vlákien. Následný postup spočíva v realizácii nového celoplošného debnenia na pôvodné nosné trámy, parozábrany GLASTEK 30 STICKER PLUS, tepelnej izolácie napr. z EPS, separačnej vrstvy FILTEK a hydroizolačnej fólie ALKORPLAN. Potreba odstránenia tepelnej izolácie medzi a pod nosnými trámami nezávisí len od jej vlhkostného stavu. Rozhodnutie o ponechaní pôvodnej tepelnej izolácie by sa malo opierať o tepelnotechnické posúdenie novej skladby. Jej ponechanie pod novou parozábranou by totiž mohlo priniesť ďalšie problémy s kondenzáciou v skladbe.

Pri rekonštrukcii plochej strechy podľa princípu skladby DEKROOF 07A - SK je nutné upozorniť na fakt, že pri vyššie opísanom postupe dôjde k navýšeniu celkovej hrúbky skladby a plochá strecha musí mať dostatočne vysokú atiku, prípadne je potrebné jej navýšenie. Ako bolo spomenuté, správna oprava týchto nevhodne navrhnutých skladieb nie je spravidla lacná. Preto býva veľakrát riešená iba pridaním odvetrávacích komínikov, prípadne výmenou zhnitých OSB dosiek za nové a pokládkou hydroizolačnej PVC-P fólie s odvetrávacími komínikmi. Toto riešenie však neprináša požadovaný efekt. Okrem faktu, že pre takéto "odvetranie" skladby väčšinou chýbajú nasávacie otvory aj dostatočne vysoká vzduchová medzera, nebude pri plochej streche s minimálnym sklonom dochádzať k potrebnému komínovému efektu, vďaka ktorému by mohlo dochádzať k odvetraniu vznikajúcej vlhkosti.

Na záver by sme chceli upozorniť, že pri nahradení hydroizolačnej PVC-P fólie za FPO/TPO fóliu, napr. z dôvodov očakávanej dlhšej životnosti hydroizolácie, musí dôjsť taktiež k úprave navrhovanej parozábrany. Faktor difúzneho odporu FPO/TPO fólií μ je cca 10x vyšší ako pri PVC-P fólii, z tohto dôvodu musí mať aj navrhnutá parozábrana vyšší faktor difúzneho odporu ako pri štandardnej skladbe s PVC-P fóliou. Pre tieto prípady je možné použiť napr. samolepiaci asfaltovaný pás s vložkou z hliníkovej fólie TOPDEK AL BARRIER.

Hydroizolácia a kotvenie

Pri voľbe materiálov pre ploché strechy sú kľúčové najmä hydroizolačné fólie (PVC, EPDM, TPO), ktoré zabezpečujú odolnosť voči zatekaniu. Pre klienta, ktorý riešil izoláciu plochej strechy a bola vystavená riziku prenikania vody a vlhkosti, bola po zhodnotení rôznych možností zvolená RubberCover EPDM, hlavne kvôli vynikajúcim vlastnostiam tohto materiálu. EPDM fólia bola aplikovaná pomocou balastovaného systému s kotvením po obvode strechy. Tento spôsob inštalácie zabezpečil pevné a trvanlivé ukotvenie, pričom umožnil jednoduchú aplikáciu a údržbu. Najpoužívanejším typom krytiny pre rovné strechy je PVC fólia. Ide o bezúdržbový materiál, ktorý výborne odoláva slnečnému žiareniu a ostatným poveternostným vplyvom. Hrúbka materiálu sa pohybuje od 1,2 mm (odporúča sa minimálne 1,5mm). Extenzívny strešný substrát si vyžaduje vysokú kvalitu hydroizolácie, profesionálnu realizáciu a dlhodobú ochranu konštrukcie drevostavby. S vývojom hydroizolačných materiálov na strechy sa vyvíjajú aj spôsoby ich kotvenia. To môže byť mechanické pomocou systému teleskopov a skrutiek osádzané v presahu fólie. Žiadna strecha nie je bezúdržbová, pri tých kvalitných si však dlhé roky vystačíte len s každoročnou obhliadkou, prípadne vyčistením strešných zvodov od naplavených nečistôt.

Dôležitosť odborného prístupu

Základom každej strechy je kvalitný projekt, ktorý by mal realizátora usmerňovať počas celého procesu. Podobne ako iné etapy výstavby rodinného domu, aj strecha si vyžaduje odborný prístup, či už je to pri voľbe správnej skladby celého systému alebo riešení malých (no stále dôležitých) detailov. Ak potrebné riešenia neobsahuje projektová dokumentácia s dôverou by som sa obrátil priamo na výrobcu hydroizolačných materiálov. My vieme navrhnúť správne riešenia a ak si to stavba vyžaduje vieme sa zúčastniť stretnutia priamo na stavbe, prípadne vieme odporúčať aj kvalitnú realizačnú firmu“ dopĺňa Vladimír Čáni. Obzvlášť pri skladbách jednoplášťových plochých striech s nosnou konštrukciou z dreva alebo z materiálu na báze dreva by mal projektant vykonať posúdenie šírenia vodnej pary v konštrukcii a vyhodnotiť riziko ohrozenia drevených prvkov v skladbe kondenzáciou. K tomu je možné využiť program DEKSOFT - TEPELNÁ TECHNIKA 1D, ktorý je pre registrovaných partnerov v programe DEKPARTNER k dispozícií zdarma. Pre konzultáciu k skladbám je možné osloviť technikov na pobočkách Stavebnín DEK.

Po napísaní článku sa mi ozvalo viac ľudí, ktorí majú alebo mali problémy s takouto rizikovou strechou. A to, že pri developerských projektoch sa často šetrí tam, kde sa šetriť fakt nesmie. Rôzne články z chýb a následných sanácií na svojej webovej stránke prezentuje firma Dektrade. Odporúčam sa tam prehrabať. Fotky nižšie mi poskytli technici firmy Fatrafol. Tieto fotky nafotili počas sanácií striech, ktoré riešili a používajú ich v prezentáciách a školeniach projektantov a architektov.
