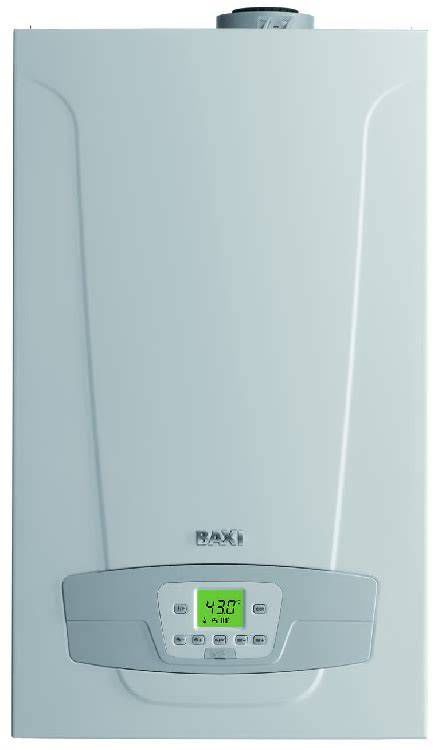

Plynové kotly značky Baxi sú obľúbenou voľbou pre vykurovacie systémy v domácnostiach vďaka svojej spoľahlivosti a efektívnosti. Tieto moderné tepelné zariadenia sú dostupné v rôznych konfiguráciách, čo zabezpečuje komfortné prevádzkové podmienky pre používateľov. Napriek vysokej kvalite sa však žiadne elektronicko-mechanické zariadenie nevyhne poruchám. V technickej dokumentácii sa uvádza stovky možných typov porúch.
Moderné domáce spotrebiče, vrátane plynových kotlov, vo veľkej miere využívajú mikrokontroléry. Tieto elektronické komponenty umožňujú efektívne riadenie zariadení bez nutnosti ľudského zásahu a zároveň zlepšujú monitorovanie, včasnú detekciu porúch a presnú diagnostiku. Riadiace jednotky v plynových kotloch Baxi dokážu detegovať systémové chyby a informovať používateľa prostredníctvom špecifických číselných kódov zobrazených na displeji. Tieto kódy pomáhajú majiteľovi alebo servisnému technikovi rýchlo určiť príčinu problému a urýchliť jeho odstránenie.
Pochopenie toho, ako sa tieto chybové javy prejavujú, aké kódy ich sprevádzajú a ako ich možno riešiť doma, môže používateľom pomôcť rýchlo identifikovať a odstrániť problémy. V tomto článku sa zameriame na jeden z najčastejšie sa vyskytujúcich problémov - chybu E10, ktorá signalizuje nízky tlak vody v systéme, a na možné spôsoby jej riešenia pre modely Baxi Fourtech a ďalšie.
Chyba E10: Nízky tlak vody v systéme - význam a príčiny

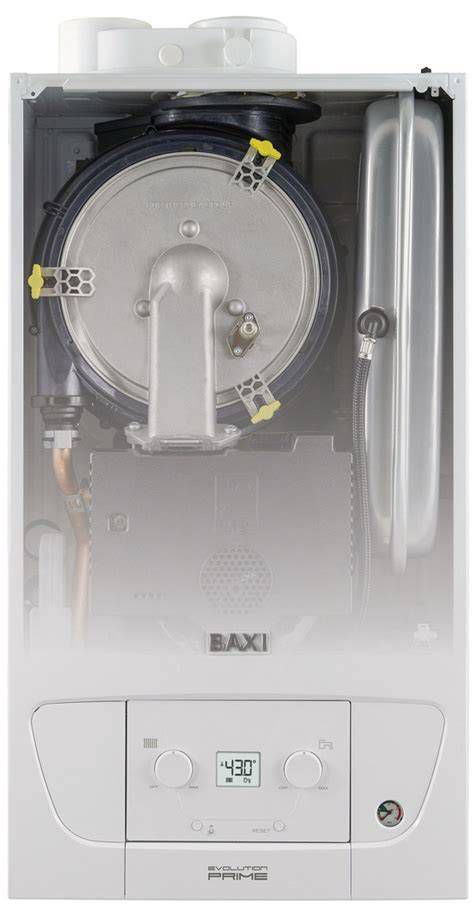

Chyba „E10“ („10E“) sa tradične zobrazuje na displeji alebo je indikovaná LED, keď je tlak vody v okruhu ústredného kúrenia (CO) príliš nízky. Funkčný komponent systému - spínač minimálneho tlaku - je použitý takmer vo všetkých prevedeniach kotlov Baxi, vrátane modelov EcoFour, Fourtech, Main Four, Navola atď. Pravda, pri niektorých modeloch môže byť tento funkčný komponent označovaný ako mikrospínač diferenciálneho tlaku (MPS).
Chyba E10 je spojená s prudkým poklesom hladiny tlaku vody v systéme, ktorý je zaznamenaný tlakomerom a vedie k zablokovaniu kotla. Vyskytuje sa v takýchto situáciách:
- Nie je kontakt relé s elektronickou doskou.
- Chybný spínač minimálneho tlaku.
- Nefunkčné TIR (tlakové relé).
- Tyč TIR je zaseknutá.
- Chybné čerpadlo.
- Cirkulácia výmenníka tepla alebo primárneho výmenníka tepla (PH) je narušená.
- Znečistenie výstupnej trubice vody.
- Defekt membrány (nedochádza k poklesu tlaku).
- Voda odchádzala z vykurovacieho systému (vyparovala sa z expanznej nádoby, alebo išla do vodovodného systému s neupevneným doplňovacím kohútikom).
Riešenie chyby E10 na kotli Baxi
Odstránenie chyby E10 sa vykonáva kontrolou všetkých komponentov uvedených v zozname a odstránením všetkých zistených chýb. Jednotky sa vyčistia, vymieňajú sa jednotlivé časti alebo celé jednotky. Mnoho z týchto krokov môže používateľ vykonať sám, ale pri vážnejších problémoch je nevyhnutný zásah odborníka.
Kroky na odstránenie chyby E10:

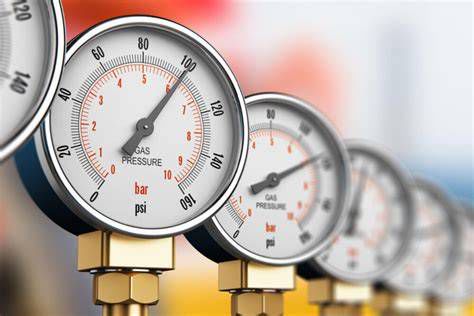

- Skontrolujte tlak vody v systéme: Prvá vec, ktorú treba venovať pozornosť, je prítomnosť dostatočnej hladiny vody vo vykurovacom systéme. Vypnite kotol a skontrolujte tlak na manometri. Tlak by mal byť pri studenom systéme približne 1 až 1,5 bar.
- Doplnenie vody do systému: Ak je tlak nízky, pridajte vodu do expanznej nádoby. Ak je voda nasávaná do systému automaticky, musíte otočiť kohútik a nechať systém, aby sa sám naplnil, potom kohútik zatvorte. Uistite sa, že nepúšťate do systému príliš veľa vody, aby ste predišli neskoršiemu prehriatiu a vysokej teplote.

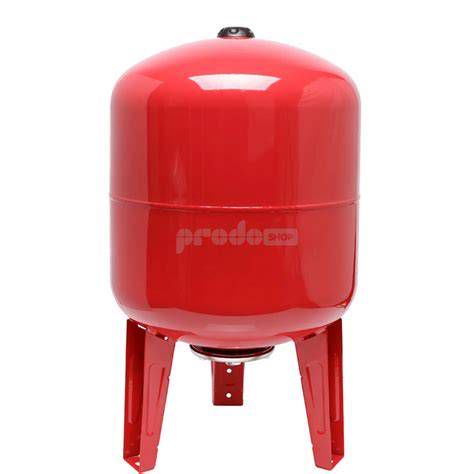

- Kontrola expanznej nádoby: Ak sa tlak vody v systéme opakovane znižuje, môže to signalizovať problém s expanznou nádobou. Táto nádoba kompenzuje zmeny objemu vody pri jej ohreve. Ak je poškodená alebo nedostatočne natlakovaná, tlak v systéme bude kolísať.
- Kontrola obehového čerpadla: Uistite sa, že čerpadlo pracuje správne a zabezpečuje dostatočnú cirkuláciu. Chybné čerpadlo môže narušiť cirkuláciu výmenníka tepla alebo primárneho výmenníka tepla (PH).
- Kontrola filtrov a potrubia: Skontrolujte, či nie sú upchaté filtre alebo výstupné potrubie vody, čo môže obmedziť prietok vody a viesť k signálu o nízkom tlaku.
- Preverenie elektrických spojení: V prípade podozrenia na problém so spínačom tlaku alebo relé je potrebné skontrolovať jeho spojenie s elektronickou doskou.
Ostatné opravy, ktoré si vyžadujú demontáž hlavných pracovných prvkov kotla, môže vykonávať len odborník. V prípade, že uvedené kroky problém nevyriešia, alebo ak máte podozrenie na vážnejšiu poruchu elektroniky, snímačov alebo vnútorných komponentov kotla, je nevyhnutné kontaktovať autorizovaný servis Baxi.
Doplnění vody do kotle - návod
Súvisiace chyby tlaku a cirkulácie
Chyba E117: Prekročenie maximálneho tlaku v systéme
Užívateľ hlási problém s plynovým kotlom Baxi Duo-tec Compact, ktorý po dlhšom ohreve vykurovacieho systému dosiahne tlak 2,8 bar, následne kotol vypne a zobrazí poruchu E117. Po chvíli sa opäť spustí. Problém sa neprejavuje pri ohreve vody v externom zásobníku. Pri studenom kotle je tlak vody približne 1,5 bar.
Chyba E117 signalizuje prekročenie maximálneho povoleného tlaku v systéme. Aj keď pri studenom kotle je tlak v norme, pri ohreve dochádza k jeho zvýšeniu nad kritickú hodnotu. Možné príčiny:
- Expanzná nádoba: Najčastejšou príčinou je nefunkčná alebo nedostatočne natlakovaná expanzná nádoba. Táto nádoba kompenzuje zmeny objemu vody pri jej ohreve. Ak nefunguje správne, tlak v systéme stúpa.
- Zanesený filter: Upchatý filter na spiatočke môže obmedzovať prietok vody a prispievať k zvýšeniu tlaku.
- Problém s obehovým čerpadlom: Hoci menej pravdepodobné, čiastočne zablokované obehové čerpadlo môže tiež ovplyvniť cirkuláciu a tlak.
- Príliš veľa vody v systéme: Ak bol systém nedávno naplnený, mohlo byť pridané príliš veľa vody, čo pri ohreve spôsobí nadmerné zvýšenie tlaku.
Riešenie chyby E117:
- Kontrola expanznej nádoby: Overte tlak v expanznej nádobe (pri vypnutom a vychladnutom kotle). Mal by zodpovedať tlaku v systéme pri studenom stave (približne 1,5 bar). V prípade potreby ju dofúknite alebo vymeňte.
- Vyčistenie filtra: Skontrolujte a vyčistite filter na spiatočke vykurovacieho okruhu.
- Odvzdušnenie systému: Uistite sa, že v systéme nie je vzduch.
- Redukcia tlaku: V prípade potreby možno mierne znížiť tlak v systéme otvorením odvzdušňovacieho ventilu.
Ak tieto kroky problém nevyriešia, odporúča sa kontaktovať autorizovaný servis Baxi.
Kódy E12 a E13: Porucha diferenciálneho hydraulického tlakového spínača
Výskyt kódu „E12“ („12E“) alebo „E13“ („13E“) na displeji kotla jasne indikuje poruchy spojené s prevádzkou diferenciálneho hydraulického tlakového spínača. Zvyčajne počas testovania nie je detekovaný signál zo zariadenia alebo existuje signál, ktorý však nezodpovedá špecifikovanej charakteristike (falošný signál).
Možné príčiny:
- Zastavenie čerpadla.
- Prítomnosť vzduchu v systéme teplej vody.
- Nízka rýchlosť obehu.
- Na TIR nie je žiadny kontakt alebo je „zaseknutý“ kontakt.
- Poškodenie membrány alebo upchatie filtra.
- Impulzné trubice sú upchaté.
Preto by sa mala vykonať technická kontrola, aby sa zistila porucha konkrétneho prvku. A na odstránenie problému je potrebné vymeniť chybný prvok alebo vykonať preventívne reštaurátorské práce.
Prehľad ďalších častých chybových kódov Baxi
Zoznam všetkých existujúcich chybových kódov pre kotly Baxi je rozsiahly, obsahuje stovky možností. Nasledujúca tabuľka sumarizuje tie najčastejšie, s ktorými sa používatelia stretávajú v praxi.
| Kód chyby | Popis chyby | Možné príčiny a riešenia |
|---|---|---|
| E01, E04 | Snímač kontroly plameňa / blokovanie zapaľovacieho systému | Príčiny: Nesprávne zapaľovanie, nedostatok plynu, porucha ionizačnej elektródy, nesprávne nastavená fáza, upchaté potrubie, porucha riadiacej jednotky. Riešenie: Skontrolujte prívod plynu a ťah, otočte zástrčku, v prípade potreby zavolajte technika. |
| E02 | Prehrievanie systému | Príčiny: Prekročená teplota vody v okruhu, chybný snímač teploty, nedostatočná cirkulácia chladiacej kvapaliny, upchatý filter/výmenník, vzduch v systéme, chybné čerpadlo, chyba na elektronickej doske. Riešenie: Vyhodnotenie termostatu a kontrola všetkých komponentov. Len odborníci. |
| E03 | Nedostatočný ťah komína | Príčiny: Príliš dlhá dĺžka komína, zúžený alebo zablokovaný komín, porucha Venturiho vstrekovača, chýbajúce spojenie s pneumatickým relé, porucha ventilátora. Riešenie: Skontrolujte a vyčistite komín, preverte ventilátor a jeho pripojenie. Len odborníci. |
| E05, E06 | Chyba snímača teploty TÚV / chladiacej kvapaliny | Príčiny: Porucha snímača, chýbajúci kontakt, prekročená/podhodnotená teplota, porucha elektroniky. Riešenie: Kontrola kontaktov a elektronickej dosky, testovanie obvodov meracím zariadením alebo výmena chybného prvku. |
| E00, E08, E09 | Poruchy elektronickej dosky | Príčiny: Prepätie v sieti, preťaženie kotla, vyhorenie dosky/jednotlivých komponentov. Riešenie: Hĺbková diagnostika, zvyčajne potreba výmeny dosky. Len odborníci. |
| E21, E22 | Poruchy elektronickej dosky / nestabilné napájanie | Príčiny: Pokles napätia, nekvalitná elektrina, rozptyl parametrov regulátora. Riešenie: Odporúča sa zveriť opravu dosky odborníkovi. Kontrola elektrických kontaktov. |
| E25, E26, E27, E32 | Rýchle zmeny teploty vykurovacieho okruhu / usadeniny | Príčiny: Zablokované obehové čerpadlo, upchatý filter, vzduch v systéme, chybný snímač teploty KO, poruchy elektroniky. E32: Nahromadenie vodného kameňa vo výmenníku tepla. Riešenie: Kontrola a testovanie jednotiek, odvzdušnenie systému, kontrola čerpadla. Pri E32 čistenie výmenníka tepla špeciálnou kvapalinou. |
| E35, E36, E40-43 | Kontrola plameňa horáka a spalín (GDC) | Príčiny: Vlhkosť na doske, zvyškové spaľovanie, nekvalitná sieť, chybný NTC snímač, chýbajúce spojenie, elektronické poruchy, nedostatok tlaku plynu, znečistenie snímača plameňa, porucha plynového ventilu. Riešenie: Niektoré nedostatky opraví používateľ, iné vyžadujú špecialistu. |
| E50, E62 | Chyby snímača NTC a kontroly plameňa | Príčiny: Chybný/znečistený snímač kontroly plameňa/NTC, chyby elektronickej dosky, nízka rýchlosť cirkulácie, upchaté filtre, hydraulický odpor, nízka koncentrácia nemrznúcej zmesi, poruchy čerpadla. Riešenie: Testovanie snímačov a elektroniky. |
| E55 | Porucha ventilu prívodu plynu | Príčiny: Nesprávna kalibrácia plynového ventilu. Riešenie: Vyžaduje kalibračný postup, ktorý zvyčajne vykonáva špecialista. |
| E168 | Prepätie v elektrickej sieti | Príčiny: Nestabilné napätie v sieti. Riešenie: Odporúča sa pripojiť kotol cez stabilizátor napätia. |
Čo robiť, keď sa vyskytne chyba?
Ak kotol prestane pracovať a na displeji sa zobrazí chybový kód, musíte:
- Zapíšte si kód chyby.
- Vypnite prívod plynu a elektriny do zariadenia.
- Pozrite sa do servisnej knižky, čo kód znamená a aké sú možné spôsoby riešenia.
- V prípade potreby kontaktujte technika s oprávnením na opravu plynových zariadení.
- Pri potrebe výmeny dielov si zabezpečte originálne náhradné diely.
Je prísne zakázané samostatne rozoberať, opravovať alebo vymieňať hlavné pracovné prvky kotla bez príslušných znalostí a skúseností, pretože to môže viesť k úplnej poruche zariadenia a ohrozeniu bezpečnosti. Moderné kotly sú navrhnuté tak, aby vás na problém upozornili ešte skôr, než dôjde k poruche. Ak sa na displeji objaví chybové hlásenie, vždy sa riaďte pokynmi v návode a konkrétnym kódom, ktorý kotol zobrazuje. Je veľmi nebezpečné používať chybné plynové zariadenie.
