Mať nohy v teple bez toho, aby ste ich mali navlečené do hrubých ponožiek a papúč - to vám umožní snáď len podlahové kúrenie. Pre zabezpečenie efektívnej a spoľahlivej prevádzky je kľúčové venovať pozornosť technickým aspektom a správnej inštalácii. Špecifiká spodnej konštrukcie sú pri pokládke podlahového kúrenia zásadné. Aby bola pokládka na podlahové kúrenie úspešná, je nevyhnutné nezanedbať prípravu na samotnú inštaláciu.

Príprava podkladu a požiadavky na rovinnosť

Podklad pre vykurovaciu podlahu musí byť rovný. Ako sme si povedali na začiatku, podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Podlahu bezpodmienečne treba zbaviť prípadných nerovností, musí byť absolútne čistá, nesmú sa na nej nachádzať žiadne ostré predmety. Navyše musí spĺňať rovinnosť, a to v tolerancii, ktorú udávajú konkrétne normy (pri bežných podlahách v bytovej výstavbe je maximálna odchýlka miestnej rovinnosti 2 mm na 2 m). Pre medzné odchýlky od celkovej a miestnej rovinnosti povrchu vodorovných plôch platia ustanovenia STN 73 0225.

Vrstvy podlahového vykurovania: Komplexný pohľad na konštrukciu

Konštrukcia podlahového vykurovania je zložená z niekoľkých vrstiev, z ktorých každá plní špecifickú funkciu pre optimálny prenos tepla a dlhú životnosť systému. Zvyčajne sa vrstvy ukladajú odspodu nahor v nasledovnom poradí:

Podkladový betón

Podkladový betón je vlastne nosnou časťou, ktorá vytvára podklad pre vrstvy samotnej vykurovacej podlahy. Pri jej posudzovaní si treba uvedomiť, že zaliatím rúrok do 4 až 6 cm vrstvy betónu, bude zaťažená hmotnosťou 80 až 100 kg.m^-2, a preto musí byť nosná. Zloženie podkladového betónu musí zodpovedať normovým predpisom. Odchýlky od predpisov sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou. Ak sa podlaha kladie na podklad, ktorý je v prostredí s možnosťou prenikania vlhkosti do jej konštrukcie, ako sú napríklad nepodpivničené priestory, treba ich pred uložením tepelnej izolácie dôkladne izolovať proti prenikaniu zemnej vlhkosti.

Hydroizolácia

Hydroizolácia je spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Všetky miestnosti, ktorých podlaha leží priamo na zemi, musia sa opatriť vlhkostnou batériou. Na tento účel sa odporúča používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm, vo veľmi nepriaznivom prípade 2 x 0,2 mm, ktorú možno zvárať. Okrem funkcie vyplývajúcej z názvu má táto fólia aj separačný účinok. Najlepšie sa osvedčili PE a PVC fólie, a to pre svoju dobrú priľnavosť a elasticitu. Asfaltovaná lepenka na tento účel nevyhovuje pre svoju tvrdosť a pomerne vysokú cenu, preto sa neodporúča použiť ju pri montážnom postupe podlahového kúrenia.

Tepelná a akustická izolácia

Táto vrstva musí okrem izolačných vlastností spĺňať aj ďalšie požiadavky, ktoré vyplývajú z bezpečnej a spoľahlivej prevádzky vykurovacej podlahy. Ide najmä o dostatočnú pevnosť a malú stlačiteľnosť požadovaného materiálu. Vytvára sa najmä z polystyrénových tabúľ, prekrytých hydroizolačnou fóliou proti zatečeniu do škár. Akustickú a tepelnú izoláciu dodávajú výrobcovia aj ako základnú dosku podlahového vykurovacieho systému. Ich hustota má byť 20 kg.m^-3, stlačiteľnosť nesmie prekročiť 5 mm. Tepelná izolácia pod vykurovacou podlahou by mala byť z tvrdej tepelnoizolačnej peny. Najúčelnejšie sú tabule z penového polystyrénu alebo z tvrdého polyuretánu.

Treba dať pozor na penetračné nátery a na nátery na báze cyklických zlúčenín a rozpúšťadiel, ktoré spôsobujú deštrukciu polystyrénovej peny. Ako tepelné izolácie sú vhodné aj matrace alebo tvrdé tabule na báze minerálnych vlákien. Tu však treba počítať s určitou stlačiteľnosťou pri montáži (ušliapanie). Táto skutočnosť sťažuje montáž rúrok pomocou špeciálnych príchytiek. Pri betónovaní pretekajúca zmesová voda môže spôsobiť stratu elasticity tepelnoizolačnej rohože. Možno však aplikovať aj iné materiály, napr. expandovaný perlit ľahko premiešaný s vápenným mliekom vo vyschnutom stave dobre nahradí tvrdé organické peny. Akustická a tepelná izolácia sa projektujú podľa požiadaviek noriem o tepelnej a akustickej ochrane budov. Až 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy, preto inštalácia podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie. Odborníci odporúčajú použiť aj prídavnú izoláciu - v obľube je tvrdý polystyrén. Pri podlahovom kúrení je ideálna hrúbka izolačnej dosky 58 mm.

Tepelnoreflexná fólia a okrajové izolačné pásy

Po klasickej izolácii nasleduje tá reflexná, k nej sa najčastejšie používa hliníková fólia. Časť tepla odovzdávaného vykurovacími rúrkami a cez vykurovací betón vyžarovaného smerom nadol je po prechode transparentnej odraznej vrstvy reflektovaná od nasledovnej mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelnoreflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.

Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka okrajových izolačných pásov by mala byť 5 mm. Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením. Okrajové dilatačné škáry musia byť vytvorené na všetkých rozhraniach podlahy a stavebných prvkov (stien, nosníkov, dverí, schodísk atď.), pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné. Tieto pásy tiež zabraňujú praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté.

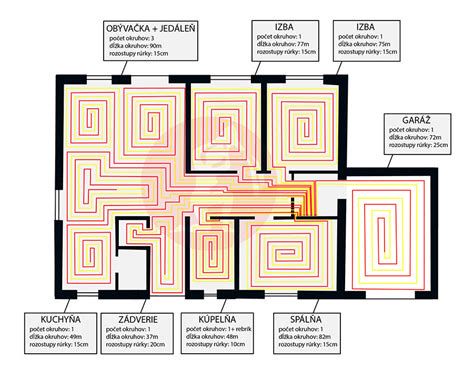

Vykurovacie rúrky

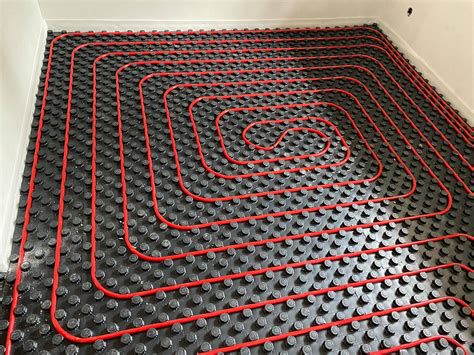

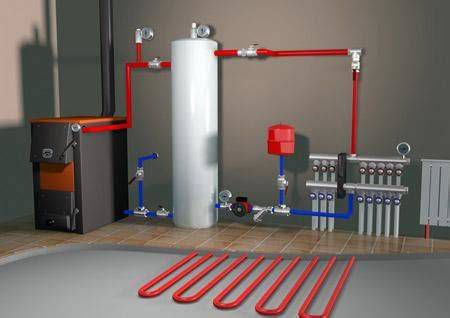

Najvýznamnejším prvkom konštrukcie sú rúrky. Rúrky podlahového vykurovania sa nainštalujú prednostne medzi perforované otvory v systémovej rohoži, čím sa dosiahne ich maximálne možné zafixovanie. Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby podľa možnosti čo najmenej rúrok prechádzalo cez dilatačnú škáru.

Betónová mazanina (poter)

Liata podlaha môže byť anhydritová alebo betónová. Betónový poter sa dáva na systémovú dosku a teda sa ním zaleje potrubie. Oddeľuje sa doskou. Betónová mazanina, ktorá sa používa pri podlahovom vykurovaní, je zhodná s bežne používanými betónovými mazaninami. Prímesi uľahčujú spracovanie zmesi, spôsobujú lepšiu plasticitu, čo umožňuje lepšie obalenie rúrok. Na uľahčenie spracovateľnosti a zlepšenie plasticity môžu sa pridávať plastifikátory, ktoré nepôsobia deštruktívne na materiály vykurovacieho registra.

Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Mokrý spôsob vyžaduje zvýšenie hrúbky na 65 až 70 mm. Hore patrí aspoň 50 mm betónu. V miestnostiach, pri ktorých sa očakáva extrémne zaťaženie betónového lôžka, odporúča sa medzi rúrky a vrstvu betónu vložiť výstuž (napr. kari-sieť). Teploty do 60 °C nemajú negatívne účinky na trvanlivosť betónu, podobne ani vyššie teploty vykurovacej vody v rúrkovom okruhu nemajú negatívny vplyv na kvalitu betónu. Betónová zmes nesmie byť tečúca. Je mylné myslieť si, že je lepšie, keď je zmes dobre mokrá, lepšie zatečie medzi a pod rúrky.

Dilatačné škáry v betónovom lôžku

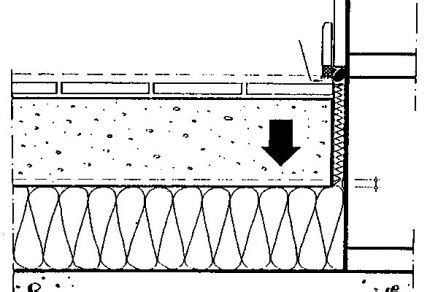

Betónové lôžko musí mať dilatačné škáry, ktoré sa musia urobiť tak, aby umožňovali rozpínanie podlahy. Dilatačné škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Škáry sa musia vyplniť elasticko-plastickou masou, príp. sa do nich musia zabudovať špeciálne škárové profily. Statické prvky vo vykurovacom betóne (napr. nosné armatúry) treba v mieste dilatačnej škáry prerušiť.

Ošetrenie a časový harmonogram betónovania

Obzvlášť dôležité je ošetrenie betónu po nanesení na podlahu. Čerstvo nanesená betónová vrstva sa musí minimálne 10 dní chrániť pred nadmerným vysúšaním. So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu.

Podlahová krytina: Výber a požiadavky

Podlahová krytina vytvára vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou v montážnom postupe podlahového kúrenia. Tepelný odpor tejto vrstvy Rkr musí vyhovovať požiadavke Rkr = 0,15 m²K.W^-1. Väčšie tepelné odpory pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny. Druh podlahoviny je akceptovaný pri dimenzovaní podlahy, preto pri realizácii nie je prípustné aplikovať podlahovinu s iným tepelným odporom. Použitý druh podlahoviny zvyčajne býva funkciou špecifickej tepelnej straty miestnosti. Ďalším rozhodujúcim faktorom pri výbere podlahoviny býva požiadavka investora.

Kvôli lepšiemu prestupu tepla sa krytina nekladie na povrch podlahy voľne. Odporúčame ju fixovať lepením alebo kladením do vrstvy cementového poteru. Podlahová krytina sa ukladá po 28 dňoch od nanesenia betónovej mazaniny. Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM. Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov. Podlahovú krytinu nemusíte pred samotnou inštaláciou na podlahové kúrenie nijako špeciálne ošetriť. Dôležitý je však výber konkrétnej podlahy tak, aby zvládala nároky na podlahové kúrenie.

Prehľad vhodnosti podlahových krytín

Z hľadiska vlhkostných aspektov sa neodporúča podlahovina na báze prírodného dreva (parkety, dlážky), i keď to tepelnotechnické kritériá nevylučujú. Protichodné vlhkostné pomery, v ktorých sa ocitne drevená podlahovina na vykurovacej ploche v letnom a zimnom období, značne namáhajú tento materiál (dilatácia a kontrakcia s následným zatmelením škár), a spôsobujú jeho predčasné opotrebovanie. Pre horšiu znášanlivosť teplotného namáhania podlahovín (zmrašťovanie) na báze PVC, sa tieto takisto neodporúčajú.

Skúšobná prevádzka a kontrola systému

Pred finálnou pokládkou podlahovej krytiny musíte vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní a vykonáva sa mesiac pred pokládkou podlahovej krytiny. Betónovanie sa robí pri natlakovanom stave rúrok skúšobným pretlakom. Akýkoľvek výraznejší pokles tlaku v systéme môže znamenať porušenie rúrky. Bezprostredne pred kladením poteru sa skontroluje upevnenie rúrok na rohoži, či nie sú uvoľnené. Vykoná sa tlaková skúška.

Systémy podlahového vykurovania a možnosti inštalácie

Moderné technológie ponúkajú rôzne systémy podlahového vykurovania, ktoré sa líšia konštrukčnou výškou, spôsobom inštalácie a použitými materiálmi. Medzi najbežnejšie patria mokré a suché systémy.

Mokré systémy

Mokré systémy zahŕňajú zalievanie vykurovacích rúrok do betónovej alebo anhydritovej mazaniny. Tieto systémy sú robustné a zabezpečujú dobrú akumuláciu tepla. Anhydridové podlahové mazaniny sa môžu použiť iba vtedy, keď sa na uchytenie rúrok nepoužil kovový materiál, napr. kari-sieť, keďže sadra má na kov korozívne účinky. Ako plastifikátor sa môže používať latex (opatrne). Duvilax sa neodporúča, pretože v prípade miestnej poruchy zapríčinenej neopatrnosťou používateľa sťažuje vysekanie časti betónového lôžka.

Suché systémy a systémy s nízkou konštrukčnou výškou

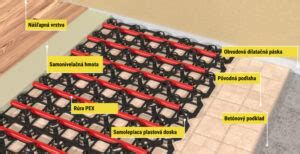

Plošný podlahový systém vykurovania na suchý zips vďaka svojej výške už od 21 mm predstavuje riešenie vhodné pri rekonštrukciách. Dierované rohože na suchý zips je možné klásť na nosné a suché podklady, ako sú napr. existujúci poter na izolácii, keramické podlahové krytiny alebo drevené podlahy v budovách. Systémy suchej pokládky s RAUTHERM NEO X-5, ako aj systém suchej pokládky TS-14, ponúkajú nízke konštrukčné výšky a vysokú kvalitu. Keď vyžadujete rýchlu, jednoduchú a ľahkú prácu, sú tieto systémy obľúbenou voľbou pri sanáciách objektov. Presvedčia rýchlym časom inštalácie a nízkou konštrukčnou výškou, pričom sú vďaka svojej nízkej hmotnosti vhodné dokonca aj ako sanačný systém pre historické budovy. Bonus: Z dôvodu nového typu suroviny nedochádza k žiadnemu hluku. RAUTHERM SPEED plus renova je systém suchého zipsu špeciálne na sanáciu. Vďaka perforácii rohože je nivelačná hmota priamo spojená s podkladom, čo umožňuje minimálnu celkovú konštrukčnú výšku už od 16 mm. Systém RAUTHERM SPEED plus 2.0 s nízkou konštrukčnou výškou na báze suchého zipsu umožňuje najnižšiu celkovú konštrukčnú výšku 41 mm bez tepelnej izolácie.

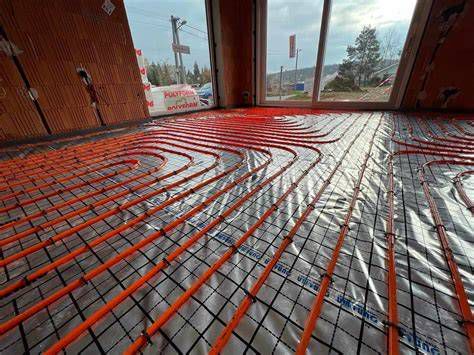

Inovatívne systémové dosky a upevnenie rúrok

Hneď ako máte povrch pripravený, položíte naň nepriepustnú fóliu, nasleduje polystyrén, a potom ukladáte vrstvu fólie s kotevnou sieťou na upevnenie rúrok. Potom nasleduje pokládka izolačného materiálu, ani tu nezabúdajte na hrany na stene. Systém suchého zipsu RAUTHERM SPEED je určený pre jednorodinné, dvojrodinné aj viacrodinné domy. Vyrolovať, nasucho nalepiť, hotovo! RAUTHERM SPEED robí svojmu menu všetku česť a umožňuje pokládku bez náradia iba jedným človekom. Mimoriadna výhoda: RAUTHERM SPEED plus 2.0. Doska RAUTHERM SPEED s tepelnou a kročajovou izoláciou je polystyrénová doska vybavená suchým zipsom, ktorá umožňuje beznástrojovú montáž rúrok.

Systém RAUTHERM SPEED silent na suchý zips je rýchly, tichý a trvalo udržateľný. Inovatívne dosky RAUTHERM SPEED silent kombinujú výhody technológie suchého zipsu s výnimočnými vlastnosťami minerálnej vlny. Vďaka tomu sú ideálne pri náročnejších požiadavkách na izoláciu kročajového hluku a vyznačujú sa aj nízkou horľavosťou. Systémová doska Varionova RE tá so zeleným odtlačkom chodidla je požiadavka obehového hospodárstva pri vylepšenej kvalite výrobku. Systémová doska Varionova RE 30-2 sa skladá z viac ako 46 % recyklovaného materiálu. Špeciálne recyklované sivé EPS, v ktorom je obsiahnutá kročajová izolácia, má pozitívny vplyv na vlastnosti izolácie. Navyše je balenie výrobku vyrobené podľa predpisov FSC pre trvalo udržateľné lesné hospodárstvo. Systém systémovej dosky Varionova s RAUTHERM NEO-X5 je extrémne efektívny, rýchla a spoľahlivá voľba pre kvalitnú bytovú a komerčnú výstavbu. Kombinácia systémovej dosky Varionova a systému RAUTHERM NEO X-5 sa vďaka jednoduchej pokládke a výbornej pochôdznosti osvedčila ako ideálne riešenie pre časovo náročné stavby a zároveň ako výhoda pre nasledujúce remeselné práce. Pre trvalo udržateľné vykurovanie bez kompromisov - naša nová systémová doska Varionova RE 30-2 so 46 % recyklovaného materiálu. Podiel recyklovaného materiálu v izolácii systémovej dosky Varionova RE 30-2 nepredstavuje jediný rozdiel oproti bežnej systémovej doske.

Systém dosky Tacker s RAUTHERM NEO X-5 umožňuje rýchlejšiu prácu na veľkých plochách a je klasikou v projektovej výstavbe. Naše vysokokvalitné dosky Tacker spájajú kročajovú izoláciu, tepelnú izoláciu a upevnenie rúrok do jedného komponentu. Systémy RAUTHERM iso SPEED K a RAUTHERM iso TAC 10 slúžia na inštaláciu súvislých prívodov v súlade s GEG v prípade vykurovania teplou vodou, resp. podlahového vykurovania. Splňte požiadavky na reguláciu priestorov s užívateľskou plochou väčšou ako 6 m². Obe riešenia sa vyznačujú tým, že sa súvislé prívody inštalujú na úrovni izolácie. Následne aplikované systémy s doskou na uchytenie rúrok RAUTAC 10 alebo RAUTHERM SPEED plus 2.0 slúžia ako účinná krycia vrstva a počas ďalšieho priebehu výstavby chránia inštalované potrubia aj príslušnú izoláciu. Zároveň sa výrazne obmedzí prestup tepla zo súvislých prívodov do miestnosti, čo umožňuje lepšiu regulovateľnosť teploty v jednotlivých miestnostiach. Obe krycie vrstvy fungujú ako účinná vrstva na rozloženie zaťaženia. Navyše zostávajú aj naďalej zachované vlastnosti kročajovej izolácie, čo bolo potvrdené porovnávacími meraniami v nezávislom inštitúte. Rýchla izolácia je možná vďaka stabilnej skladacej doske RAUTAC 10. Systém RAUTAC 10 je všestranný systém upevnenia rúr, extrémne plochý, absolútne bezpečný a úžasne jednoduchý. Všestranný systém je vďaka nízkej konštrukčnej výške ideálny na sanáciu. V novostavbách sa systém RAUTAC 10 pokladá jednoducho na izoláciu, ktorá je už položená. To znamená kompletnú priľnavosť: poter zabezpečí izoláciu a ochranu pred hlukom, následne sa len položí systém RAUTAC 10. Dosky na uchytenie rúrok možno použiť na izoláciu z minerálnej vlny s vysokou hodnotou kročajovej izolácie až do 34 dB, ale aj na pôvodnú izoláciu EPS alebo PUR.

Ďalšie aplikácie plošného vykurovania a chladenia

Technológie plošného vykurovania a chladenia majú široké uplatnenie nielen v podlahách, ale aj v iných častiach stavieb a v špecifických exteriérových aplikáciách.

Stenové vykurovanie a chladenie

Stenové vykurovanie/chladenie je dostupné v mokrom a suchom spôsobe výstavby, prinášajúce príjemné teplo a jemné chladenie. Na tepelnú aktiváciu stropov sú k dispozícii systémy pokládky pre mokrú aj suchú výstavbu. Suchý spôsob výstavby sa montuje rýchlo, keďže ide o predupravenú sadrokartónovú dosku s integrovanou rúrkou a predvŕtaným upevňovacím rastrom. Systém RAUTHERM NEO Contact predstavuje chladiaci/vykurovací strop so skutočným oddelením remeselných oblastí. Ponúka vysoký chladiaci výkon až do 75 W/m² a rýchlu inštaláciu vďaka predupraveným modulom, asymetrickému držiaku modulov a beznástrojovému napojeniu rúrok pomocou zásuvnej spojky RAUTHERM NEO Easy Push 10. Skutočné oddelenie remeselných oblastí: vďaka asymetrickému držiaku modulov je možné moduly zavesiť bez nutnosti dodatočného otvárania nosnej spodnej konštrukcie. Je univerzálne využiteľný - s hladkými alebo akustickými sadrokartónovými povrchmi, vhodný pre novostavby aj sanácie, nebytové aj bytové objekty.

Temperovanie betónového jadra

Vďaka 4 systémom budete mať vždy to správne riešenie pre temperovanie betónového jadra. Naše systémy na temperovanie betónového jadra (BKT) a temperovanie betónového jadra pri povrchu (oBKT) bodujú svojimi dlhovekými materiálmi, medzi ktoré patrí napr. naša rúrka RAUTHERM S z PE‑Xa a trvalé utesnenie techniky spojovania bez O-krúžka, ktoré možno použiť aj bez revízneho otvoru.

Priemyselné plošné vykurovanie

Priemyselné plošné vykurovanie sa vyznačuje bezúdržbovosťou a cenovo nenáročnou prevádzkou. Vysoký podiel sálavého tepla a nízky teplotný profil rúrok RAUTHERM S uložených v podlahe znižujú prevádzkové náklady.

Vykurovanie vonkajších plôch

Vykurovanie vonkajších plôch zabezpečuje, že aj pri chlade budú plochy bez snehu a ľadu. Premávka bude vďaka použitiu plošného vykurovania bezpečnejšia. Nebezpečné zóny v zimnom období, ako napríklad cesty, vjazdy, rampy, pristávacie plochy pre vrtuľníky či pešie zóny tak možno udržiavať bez snehu a ľadu. Vzniká menej dopravných zápch a dochádza k menšiemu počtu dopravných nehôd na zimných zľadovatených vozovkách. Betón na mostoch zamŕza podstatne rýchlejšie ako na bežných úsekoch ciest, a to z dôvodu chýbajúceho zemného tepla.

Vykurovanie trávnikov

Vykurovanie trávnikov predstavuje systém, ktorý vedie na svetovom trhu. Náš úspech hovorí sám za seba: na viac ako 400 štadiónoch a v tréningových strediskách po celom svete možno vďaka našim systémom športovať aj pri veľkom chlade či vlhku. Výhody zahŕňajú možnosť použitia pre prírodný aj umelý trávnik, včasné dodanie, rýchlu a jednoduchú montáž, dĺžky zväzkov špecifické pre dané objekty (žiadne zvyšky), presné upevnenie rúr vďaka systému RAILFIX na rovnomerné zahriatie plochy ihriska a predizolovaný Tichelmannov rozvodný systém na zníženie tepelných strát.
