Výstavba dreveného hambálkového krovu: Podrobný sprievodca

Krov je nosnou konštrukciou strechy, ktorá prenáša hmotnosť krytiny, snehu a vetra na obvodové múry domu. Strecha tvorí až 25 % hodnoty celej stavby a jej správna montáž rozhoduje o životnosti domu. Postaviť kvalitný krov, ktorý vydrží, je nevyhnutné na to, aby strecha dokázala odolávať poveternostným vplyvom a aby ste pomocou neho vytvorili základ pre celý strešný plášť. V historických budovách sa na konštrukcie zastrešenia používali takmer výhradne drevené konštrukcie krovov. V tomto článku sa zameriame na jeden z tradičných typov krovov - hambálkový krov, jeho charakteristiky, princípy fungovania a jeho miesto v modernej architektúre.

Tesárstvo patrí k historicky najstarším remeslám. Patrónom tesárov je svätý Jozef, manžel Panny Márie. V mnohých krajinách sveta je 19. marec dňom osláv tohto svätca, ale aj tesárskeho remesla. Pápež Pius XII. vyhlásil na jeho počesť Sviatok sv. Jozefa robotníka, ktorý sa oslavuje 1. mája.

Hambálkový krov: Charakteristika a princípy fungovania

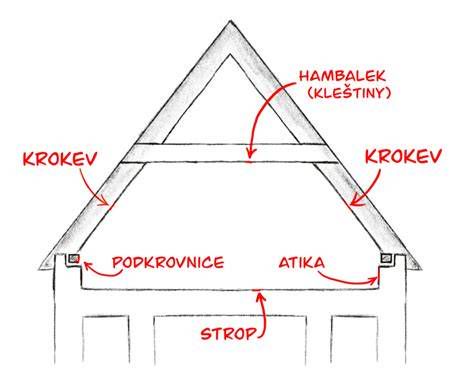

Slovné spojenie úsporný alebo kombinovaný krov naznačuje, že ide o krov hambálkový. Hambálková nosná sústava krovu vznikne vložením hambálka alebo klieštiny medzi dve krokvy v hornej tretine jej dĺžky. Vznikne trojuholníková sústava pozostávajúca z hambálka a krokiev, ktorá je schopná preklenúť vzdialenosť obvodových stien 6 až 8 metrov. Hambálkové drevené krovy sú používané najčastejšie pre zastrešenie rodinných domov s obytným podkrovím do rozpätia 10 metrov. Výška miestností podkrovia býva stanovená práve výškou umiestnenia hambálkov.

Výhodou hambálkového krovu je vytvorenie voľného priestoru v podkroví bez stĺpov a väzníc v tvare A. Pri zobytnení podkrovia je hambálkový krov ideálny, keďže umožňuje vytvoriť voľný priestor. V súčasnosti sa na konštrukciu hambálkového krovu dajú použiť rôzne materiály. Spotreba dreva je menšia ako pri klasických krovoch, pretože väznice, stĺpiky a vzpery tu nie sú potrebné. Pri rozpone do 9 m nemá hambálkový krov stredné väznice. Veľký obytný priestor získame, ak hambálkový krov prispôsobíme manzardovému zastrešeniu. Strecha tak vznikne zalomením krokiev, pričom sa vytvoria dva sklony: sklon v sedlovej časti je malý a nachádza sa pri hrebeni, naproti tomu druhý sklon je strmý alebo takmer zvislý.

Kľúčový prvok: Hambálek

Hambálok je dvojitý vodorovný doskovitý prvok, ktorý spája dve šikmé krokvy. Hambálek je jedným z najdôležitejších prvkov hambálkového krovu. Spája dvojice krokví, stabilizuje ich polohu a prenáša zatíženie spôsobené větrom, snehom alebo samotnou krytinou. Pri symetrickom zaťažení pôsobí na krokvy ako vodorovná stredná podpera, čím znižuje ich namáhanie na ohyb. Pri väčšej dĺžke krokví než 4,50 m bol každý pár krokví rozepřen krátkým vodorovným trámcem, tzv. hambálkem. Hambálek bol namáhaný na tlak a bol osadený najvyššie 4,50 m od okapu. U vysokých střech s velkým sklonem bolo niekedy nutné použiť dva hambálky. Vzdialenosť medzi jednotlivými väzbami v hambálkovom krove sa zvyčajne pohybuje v rozmedzí 0,9 až 1,2 metra.

Príprava a plánovanie stavby krovu

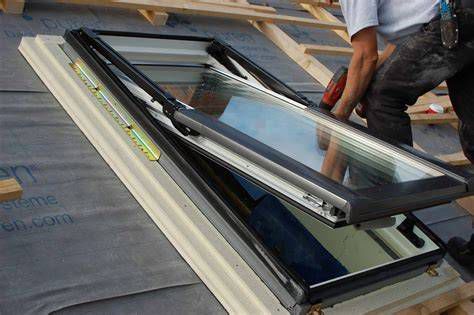

Stavba strechy svojpomocne začína dôkladným plánovaním, výberom správneho typu krovu a kvalitného reziva. Strecha aj krov musia byť navrhnuté statikom alebo projektantom, pretože nesprávne dimenzovanie môže ohroziť stabilitu celej konštrukcie. Pri plánovaní nezabudnite ani na prestupy komína, vetracie šachty, strešné okná a žľabové háky. Každý z týchto prvkov ovplyvňuje rozmiestnenie krokiev. V tejto fáze sa oplatí využiť aj 3D návrh strechy v projektovom softvéri, ktorý vám pomôže odhaliť kolízie ešte pred samotnou stavbou. Presné rozmery, výkresy a rozpis materiálu vám ušetria čas, peniaze a znížia riziko chýb počas montáže.

Výber a ošetrenie dreva

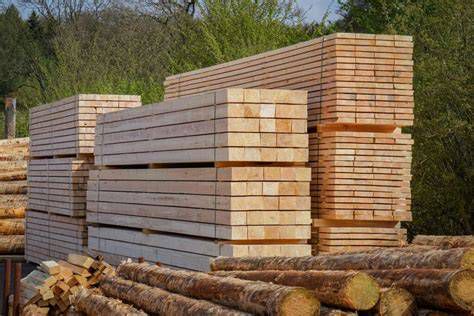

Na konštrukciu krovov sa najčastejšie používa rezivo ihličnatých drevín. V našich končinách je to z ekonomického dôvodu predovšetkým smrek, borovica, jedľa a z listnatých drevín dub a agát. Drevo by malo byť sušené na vlhkosť 12 až 18 %, aby sa po montáži nedeformovalo. Drevo, resp. jeho mechanické a fyzikálne vlastnosti, predpisuje projekt krovu na základe statického prepočtu vykonaného odborne spôsobilým projektantom.

Prvým krokom bolo nachystanie hranolov s rozmermi 100 × 160 × 6 000 mm, ktoré sme najskôr namorili. Drevo sme kúpili v trojmesačnom predstihu pre kamiónový odber (a nižšiu cenu), ale bolo trochu skrútené. Na túto skutočnosť sme však veľmi prihliadať nemohli, pretože iný materiál nebol naporúdzi a čas nás tlačil - nemali sme inú možnosť, ako dostať naše krokvy na strechu. Pred montážou natrite všetky prvky kvalitnou impregnáciou proti hnilobe, plesniam a škodcom.

Príprava pomúrnic a zameranie stavby

Pred osadením krovu je nevyhnutné vykonať niekoľko krokov, ktoré zabezpečia jeho stabilitu a správnu funkčnosť po celý čas životnosti strechy. Najdôležitejšie je správne pripraviť pomúrnice, ktoré slúžia ako spojovací prvok medzi múrmi a samotným krovom. Pomúrnice sú drevená časť uložená na murive, na ktorú sa ukladajú krokvy. Musia byť uložené rovno a pevne, pretože ich nesprávne osadenie môže viesť k deformáciám celej strešnej konštrukcie. Pomúrnice musia byť pevne kotvené do muriva, najčastejšie pomocou oceľových úchytov, závitových tyčí alebo chemických kotiev.

Dôležité je dodržať rovinu, vodorovnosť a vzdialenosti medzi trámami (spravidla 90 až 120 cm). Pred montážou by mal byť každý trám impregnovaný a suchý, aby sa po čase nedeformoval. Ďalej je potrebné skontrolovať, či múry stavby majú požadovanú rovinnosť a pevnosť. Ak sa pri kontrole zistia odchýlky, je potrebné ich vyrovnať ešte pred začatím prác.

Postup práce pri montáži dreveného hambálkového krovu

Osadenie krovu je technicky náročná úloha, ktorá si vyžaduje presnú koordináciu tímu. Každý krok od montáže pomúrnic až po upevnenie prvých krokiev musí byť vykonaný dôkladne. Dôležité je tiež správne určiť rozmery krokiev, pomúrnic, klieštin a ďalších komponentov krovu s ohľadom na očakávané zaťaženie a spôsob vyhotovenia. Začína sa uložením väzných trámov, ktoré tvoria spodnú časť krovu.

Vymeriavanie a príprava krokiev

Najskôr sme uložili dva hranoly na pomúrnicu oproti sebe a priskrutkovali sme ich, aby sa nehýbali. Následne sme ich obkreslili v mieste vrcholu tak, aby sme zapílili prečnievajúce konce a dosiahli tvar písmena A. Po vymeriavaní sme si vypílili prvé dve krokvy ručnou pílkou. Toto vypiľovanie by malo byť čo najpresnejšie, pretože tieto dve krokvy budú slúžiť ako vzor na obkresľovanie ďalších.

Potom sme si obkreslili pomocou uhlomeru sedlá na pomúrnici tak, aby výrezy v krokve neboli hlbšie ako 4 cm. Vymeriavanie sa ešte neskončilo, pretože bolo potrebné rozhodnúť sa, na akú dĺžku budú krovy spustené, teda aká bude vzdialenosť konca od steny stavby. Spodná časť krokiev sa zvykne spíliť buď iba zvislo (rovnobežne so stenou), alebo zvislo a zospodu čiastočne aj vodorovne. Takéto zapílenie sme si zvolili aj my, pretože ešte budeme na krokvy pribíjať tzv. koníky (trámiky alebo dosky slúžiace na pripevnenie vodorovného debnenia medzi spodkom krokvy a stenou domu).

Nezabudnime, že zapílenie koncov a vypílenie sediel sú len dva kroky z troch. Tým posledným je vypílenie preplátovania pri hrebeni tak, aby konce krokiev do seba zapadli. Dvojice krokiev boli v hornej časti spojené (najčastejšie tzv. preplátovaním) a spevnené vloženým priečnym trámikom. Odporúčame preto radšej spájať krokvy plátovaním. Obkreslené konce sme vypílili do polovice hrúbky, v našom prípade 50 mm. Obrysy prvých dvoch krokiev sme prekreslili na ďalšie hranoly.

Osadzovanie a spájanie krokiev

Po vypílení sme poukladali krokvy na pomúrnice. Vzdialenosti medzi krokvami boli od 75 do 85 cm, podľa toho, či nám zavadzala závitová tyč. Krokvy sme si preto prispôsobovali a nedodržiavali sme striktne určitú vzdialenosť. Začali sme ich osádzať na vypustenú pomúrnicu pred vymurovaným štítom. Prichytávali sme si ich pomocou oceľových spojok tvaru písmena L, ale len aby sa nám nehýbali pri zatĺkaní klincov. V nijakom prípade sa tieto profily nemajú používať ako náhrady za dlhé klince alebo konštrukčné skrutky.

Po osadení všetkých krokiev sme ich všetky pribili 300 mm klincami k pomúrnici. Každú dvojicu krokiev sme k sebe prichytili závitovou tyčou s priemerom 10 mm. Dvojice krokiev sme ešte pred osadením spojili závitovými tyčami. Následne sme ich vztýčili spojom k hrebeňu a „áčka“ sme osádzali asi 80 cm od seba. Najprv sme ich skrutkami prichytávali pomocou oceľových spojok (uholníkov) v tvare L, aby sa pri pribíjaní nehýbali. Pribíjali sme ich dlhými klincami (240 mm).

V hambálkovej sústave je nevyhnutné správne zachytiť horizontálne sily, ktoré vznikajú v mieste osedlania krokvy na stenu. Toto sa realizuje buď pomocou kovových kotiev, alebo prostredníctvom spoľahlivého tesárskeho spoja so stropnicou, napríklad šikmým zapustením. Tým sa zabezpečí celková stabilita a odolnosť konštrukcie. Všetky krokvy sme po osadení „zavetrovali“ dlhými šikmými latami pribitými na vnútornej strane krokiev, aby sa strecha neposkladala pri vetre ako domino.

Tesárske spoje a ich dôležitosť pri hambálkovom krove

Kľúčovým aspektom pri konštrukcii hambálkového krovu je spojenie hambálkov s krokvami. Je dôležité, aby toto spojenie neoslabilo prierez krokvy, nakoľko práve v tomto mieste sú krokvy najviac namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin, ktoré zabezpečujú pevné a zároveň neoslabujúce spojenie. Jednostranné alebo obojstranné klieštiny, ktoré sú súčasťou hambálkového krovu, sa ku krokvám upevňujú svorníkmi a závitovými tyčami.

V súčasnosti, keď je dobrých remeselníkov ako šafranu a zároveň je na nich vyvíjaný tlak v súvislosti s rýchlou realizáciou prác, len málokto sa podujme na výrobu krovu klasickým spôsobom. Na stavebné konštrukcie sa upevňujú buď kotvením na vopred osadené závitové tyče, alebo sa kotvia pomocou kotiev, ktoré sa aplikujú nezávisle od tzv. mokrých procesov.

V hrebeni sa zvyknú spájať preplátovaním, teda tvarovým spojením, pričom každý spoj musí byť zaistený mechanickým spojovacím prostriedkom. V spodnej časti sa krokva pripevňuje na spodnú okrajovú väznicu - pomúrnicu - pomocou tzv. osedlania. Osedlanie je tesársky spoj, pri ktorom sa do krokvy vyhotoví zárez, čo tvarovo presne dosadne na pomúrnicu. Aby nedošlo k oslabeniu prierezu krokvy, čo by mohlo viesť k zlyhaniu konštrukcie strechy, osedlanie by nemalo siahať hlbšie ako do tretiny výšky krokvy.

Ďalšie kroky po montáži krovu

Po osadení krokiev nasleduje montáž kontralát a lát, ktoré slúžia ako podklad pre krytinu. Pri šikmých strechách s odvetraním sa používajú kontralaty hrúbky 40 až 50 mm, ktoré vytvoria odvetrávaciu medzeru. Pod krytinu sa kladie paropriepustná hydroizolačná fólia, ktorá chráni izoláciu pred zatekaním. Jej presahy by mali byť minimálne 10 až 15 cm a spoje sa lepia páskou.

Tepelná izolácia, najčastejšie minerálna vlna sa vkladá medzi krokvy, čím znižuje tepelné straty až o 30 %. Nezabudnite na poistnú hydroizoláciu a dostatočné odvetranie pod strešnou krytinou. Od 1. 1. 2016 je platná nová legislatíva pre tepelnú izoláciu šikmej strechy, ktorá si vyžaduje jej hrúbku približne 30 centimetrov. Ak nechcete stratiť príliš veľa centimetrov z priestoru podkrovia, uprednostnite nadkrokvové zateplenie. Nasleduje pokládka samotnej krytiny. Na záver sa montujú hrebenáče, odkvapy, oplechovanie, snehové zábrany a záveterné lišty. Dôležité je tiež preveriť odvetranie hrebeňa a podstrešného priestoru - správne odvetraná strecha dokáže predĺžiť životnosť krytiny aj izolácie o desiatky rokov.

Dôležité aspekty a časté chyby

Návrh a realizácia krovu sú zložité procesy, kde aj malá chyba môže spôsobiť veľké problémy. Preto je dôležité vedieť, na čo si dať pozor. Jednou z najčastejších chýb je podcenenie zaťaženia krovu. Mnohí investori sa snažia šetriť na materiáli alebo dimenzovaní prvkov krovu, čo však vedie k tomu, že konštrukcia nemusí vydržať dlhodobú záťaž.

Ďalšou častou chybou je nesprávny výber materiálu. Drevo použité na krov musí byť vysušené, zdravé a bez chýb, ako sú uzly, praskliny či stopy po škodcoch. Ďalším problémom býva nedostatočná ochrana krovu počas výstavby. Ak je rozostavený krov vystavený dažďu alebo snehu, môže dôjsť k jeho poškodeniu vlhkosťou, čo následne ovplyvňuje jeho životnosť. Počas realizácie je zas dôležité dohliadnuť na spôsob vyhotovenia tesárskych spojov a konštrukčných detailov (napr. kotviaci materiál, spojovacie diely). Pozor na to, aby si majstri neuľahčovali prácu, čo by mohlo viesť k nižšej pevnosti spojov a tým pádom aj nižšej tuhosti celého krovu.

Kedy osloviť odborníka

Výroba a montáž novej konštrukcie krovu si vyžadujú veľkú zručnosť, je dôležité, aby ju vykonali iba odborníci. Aj keď je stavba strechy svojpomocne lákavá z pohľadu úspory, pretože sa dá ušetriť približne 20 až 30 % oproti práci remeselníkov, niektoré časti je rozumnejšie prenechať odborníkom. Tí by mali zasiahnuť najmä pri návrhu krovu a statickom výpočte, kde je dôležité správne určiť nosnosť a rozloženie zaťaženia. Rovnako sa odporúča zveriť im montáž väzných trámov, oplechovanie strechy a montáž zvodového systému, ktoré si vyžadujú skúsenosti a presnosť.

Naopak, viaceré prípravné a pomocné práce zvládnete aj sami. Môžete si napríklad pripraviť rezivo, ošetriť ho impregnáciou, brúsiť alebo natierať drevené prvky a upraviť krokvy podľa projektu. Bez väčších problémov si viete svojpomocne poradiť aj s montážou paropriepustnej fólie, kontralát alebo jednoduchým latovaním, pokiaľ dodržíte zásady bezpečnosti a používate stabilné hliníkové lešenie.

Porovnanie s inými typmi krovov

Pre lepšie pochopenie výhod a špecifík hambálkového krovu je užitočné porovnať ho s inými bežnými typmi krovových sústav, predovšetkým s väznicovým krovom.
