Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia a stýkače. Je súčasťou každého obytného priestoru - domov, bytov, nákupných centier, ako aj výrobných hál. Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách.
Rozvádzače a rozvodnice slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.
Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.
Základné pojmy: Rozvádzač vs. Rozvodnica
Pojmy ako rozvádzač, rozvodná skriňa, ističová skrinka či elektrická skrinka si ľudia často zamieňajú. Hoci majú všetky podobný účel, existuje medzi nimi mnoho odlišností.
Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením, napríklad nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K jednotlivým druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.
Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi. Ak by sme chceli rozvodnicu zadefinovať slovami laika, tak by to znelo asi takto: rozvodnica je skriňa (plastová alebo z oceľového plechu), do ktorej vedie spleť káblov a obsahuje rôzne prístroje na istenie, meranie či ovládanie elektroinštalácie. V praxi sa používajú od bytových modulárnych rozvádzačov (napr. zapustené vyhotovenia s desiatkami modulov) až po skriňové prázdne rozvodné skrine do dielní a prevádzok.
Typy Rozvádzačov a Rozvodníc a ich Použitie
Rozvádzače a rozvodnice sa používajú na rozvod elektrickej energie v rôznych prostrediach - vnútorných aj vonkajších. Môžu mať viacero prevedení:

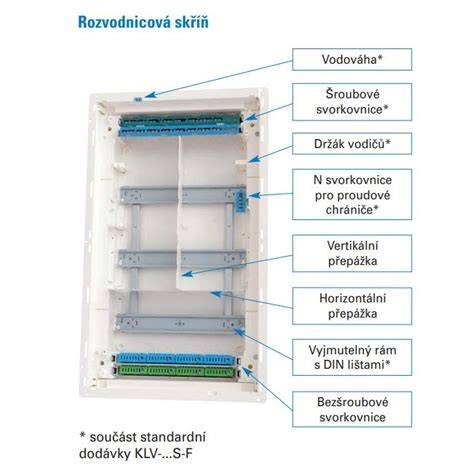

Bytová rozvodnica
Slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Používa sa ako domový alebo podružný rozvádzač, kde rozdeľuje prívod na zásuvkové, svetelné a ďalšie obvody. Bytové rozvodnice sa delia na podomietkové a nadomietkové a môžu mať kapacitu na 4 - 72 prístrojových modulov. Osádzajú sa do nej modulárne prístroje ako ističe, prúdové chrániče a hlavné vypínače.
Rozvodná skriňa
Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti. Môžete ich použiť na miestach, kde potrebujete osadiť veľké množstvo modulov, napríklad pri rozsiahlych rozvodoch elektrickej energie alebo systémoch inteligentnej elektroinštalácie. Rozvodná skriňa môže byť z plastu alebo ocele a používa sa na výrobu elektrických rozvádzačov, rozvádzačov optických sietí či stúpačkových rozvádzačov.
Elektromerový rozvádzač (skrinka na elektromer)
Je určený na rozvod elektrického prúdu a meranie spotrebovanej elektrickej energie. Je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Certifikovaný pilierový rozvádzač môže byť pripravený pre fotovoltiku (FVE) a dvojtarif, pričom obsahuje povinný vypínací prvok na vývode. Podľa platných noriem musia byť vonkajšie elektromerové rozvádzače umiestnené na verejne dostupnom mieste.
Puzdro určené na výrobu elektromerových rozvádzačov je často vyrobené z laminátu plneného skleným vláknom. Svojou konštrukciou a krytím je určené pre vonkajšie prostredie, odoláva vonkajším vplyvom ako dážď, sneh, vietor, prach a vysoké teploty.

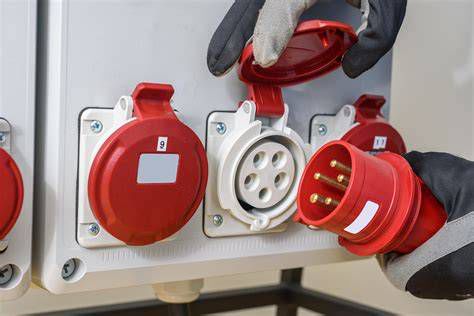

Zásuvková rozvodnica
Zásuvkové rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia. Obyčajne sa využívajú v priestoroch, kde je potrebné pripojiť spotrebič k elektrickej sieti, napríklad na stavbách alebo v záhradách. Druhy zásuviek sa osádzajú na prianie podľa potrieb zákazníka. Kompaktná nástenná rozvodnica série E-BOX s krytím IP54 môže obsahovať zásuvky 1x 16A/400V (4-pól) a 2x 230V, alebo 1x 32A/400V (5-pól) a 2x 230V, prípadne 1x 16A/400V (5-pól) a 2x 230V.
Staveniskový rozvádzač
Je určený na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky a venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky a hlavným vypínačom. Podľa prevedenia môže byť stojaci - na stojane alebo osadený na stenu - na omietku.
Multimediálna rozvodnica
Do multimediálnych rozvodníc sa inštalujú routery, disky, pamäťové karty väčších kapacít. Používajú sa najmä vo veľkých firmách, ale aj v domácnostiach. Zápustné rozvodnice do murovaných stien KVM a sadrokartónových stien KVH sú dostupné v 1- až 4-radovom dizajne. Rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou, pričom dvere môžu obsahovať výrezy pre priepustnosť WiFi signálu. Sú vybavené jednou alebo dvomi montážnymi lištami a perforovaným montážnym panelom pre aktívne a pasívne multimediálne prvky.
Zapojenie rozvádzača
Kľúčové Parametre pri Výbere Rozvádzača do Steny
Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).
Spôsob Montáže
Nástenné vyhotovenie urýchľuje montáž, najmä v technických miestnostiach. Rozvodnice na omietku sú určené pre povrchovú montáž (napríklad v garážach, pivniciach, alebo pri rekonštrukciách, kde nie je možné sekať do steny). Sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím (napr. IP65). Káble do nástenných rozvodníc sú vedené po povrchu steny v žľaboch, trúbkach či lištách.
Zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku, napríklad zapustený bytový 90M s kovovými dvierkami. Ich konštrukcia je prispôsobená pre montáž pod omietku - do steny (často v novostavbách). Káble do zabudovaných rozvodníc sú zapustené v stene pod omietkou alebo sadrokartóne. Hoci rozvodná skriňa pod omietku pôsobí nenápadne, na jeho inštaláciu musíte do steny vysekať pomerne veľký otvor, čo môže byť napríklad v paneláku problematické. Multimediálne rozvodnice môžu byť zapustené do murovaných stien alebo do dutých stien (sadrokartón).
Niektoré rozvádzače sú vhodné pre umiestnenie nad omietku, pod omietku aj ako samostatne stojace, prípadne na montáž do múrika.
Počet Modulov a Rezerva
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Veľkosť sa udáva počtom modulov, ktoré sa zmestia na DIN lištu. Maximálny počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Malé rozvodnice môžu mať napríklad 4, 6, 8, 11 alebo 13 modulov, zatiaľ čo viacradové rozvádzače môžu byť typu 4×12 modulov alebo 6×24 modulov.
Pri výbere rozvádzača si v prvom rade ujasnite počet okruhov a prístrojov, ktoré budete osádzať, a pridajte rezervu. V praxi sa oplatí rátať aspoň s 20 - 30 % voľného miesta, pretože rozvádzač sa časom často rozširuje (napríklad o prepäťovú ochranu, ďalší chránič alebo doplnkové relé). Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).
Stupeň Krytia (IP)
Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, ktorá je vyjadrená stupňom krytia IP. Pre bežné interiéry postačuje IP30/IP40. Do dielní a náročnejšieho prostredia, technických miestností alebo exteriéru preferujte vyššie krytie (napríklad IP65, IP66 alebo IP67). Vyššie IP znižuje riziko vniknutia prachu a vody.
Tabuľka: Odporúčané stupne krytia IP pre rôzne prostredia
| Prostredie | Odporúčaný stupeň krytia (IP) | Popis |
|---|---|---|
| Bežné interiéry (byty, kancelárie) | IP20 / IP30 / IP40 | Ochrana proti dotyku prstom a väčším pevným predmetom, štandardná ochrana proti prachu. |
| Dielne, technické miestnosti | IP44 / IP54 | Ochrana proti striekajúcej vode a prachu. |
| Exteriér, vlhké a prašné prostredie (stavby, záhrady) | IP55 / IP65 / IP66 / IP67 | Ochrana proti prachu, silnému prúdu vody, alebo dokonca dočasnému ponoreniu (IP67). |
Typ Dverí a Prístup
Ich predná strana (dvere) môže byť plná alebo priehľadná. Plné dvere znižujú riziko nechceného zásahu. Priehľadné dvere zjednodušujú vizuálnu kontrolu nad prístrojmi bez otvárania a často pôsobia estetickejšie. Pri servise pomôžu aj náhradné dvere/dvierka (napr. presklené alebo transparentné pre konkrétne rady rozvádzačov), čo skracuje prestoje. Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu.
Materiál a Odolnosť Skrine
Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu. Plastové skrine sú ľahké a vhodné do bežných priestorov. Kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55).
Komponenty Rozvádzača a ich Funkcia
Do rozvádzača sa inštalujú modulárne prístroje ako ističe, prúdové chrániče, odpínače, elektromer, vypínače a rôzne ochranné, signalizačné a ovládacie prvky. Výber modulárnych prístrojov záleží od výkonu spotrebičov, ktoré sa budú pripájať.
- Ističe: Slúžia na odpojenie prívodu prúdu od elektrického obvodu v prípade skratu. Na rozdiel od poistky, istič je možné znovu zapnúť a používať bez nutnosti výmeny jeho časti. Pri výbere ističa zvažujeme počet pólov, vypínaciu charakteristiku a menovitý prúd. Jednofázový istič zaberie 1 pozíciu, trojfázový 3 pozície.
- Prúdové chrániče: Zabezpečujú ochranu pred úrazom elektrickým prúdom.
- Zvodiče prepätia: Chránia pripojené zariadenia pred poškodením spôsobeným prepätím v sieti.
- Elektromer: Osádza sa do elektromerových rozvádzačov alebo rozvodníc. Musí ho mať každý, kto odoberá elektrickú energiu a meria spotrebovanú elektrickú energiu samostatných spotrebičov či spotrebičov v skupinách danej domácnosti, firmy, obchodu.
- Hlavný vypínač: Slúži na odpojenie celého objektu od elektrickej siete.
- DIN lišta: Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.
Okrem toho, v podobe modulov do rozvádzača nájdete aj zaujímavé príslušenstvo ako napríklad zvonček, 12 V zdroj a podobne.
Dôležité Požiadavky a Legislatíva
Hoci sú bytové rozvodnice a niektoré rozvádzače predpripravené na osadenie prístrojmi, nemôže ich prístrojmi osadiť každý elektrikár. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce. K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhovie prvej odbornej prehliadke a odbornej skúške (revízii).

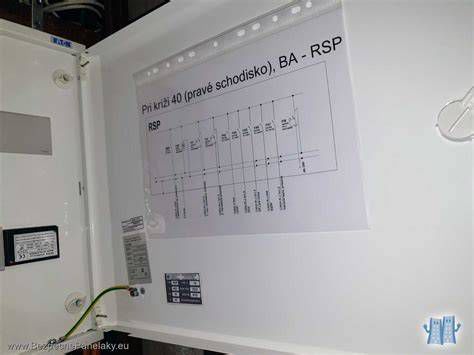

Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia, aby sa jednotlivé obvody a prístroje dali identifikovať. Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.
Základné pravidlo pri inštalácii je, aby sa nechal voľný priestor pred dverami rozvádzača o hĺbke a šírke minimálne 800 mm, na plné otvorenie dvierok.
