Komplexní průvodce montáží sádrokartonové předsazené stěny Rigips

Předstěny a obklady stěn ze sádrokartonových desek Rigips jsou konstrukce, kterými můžeme esteticky vylepšit stávající povrchy stěn a příček, ale také zlepšit jejich akustické vlastnosti. Akustická předstěna může pomoci i v případě, že je stávající stěna nevzhledná. Všude tam, kde se vyskytuje nerovné zdivo, poškozená omítka nebo hrázděná konstrukce a kde není možné provést obklady stěny (suchou omítku), můžeme upevnit desky 12,5 mm na konstrukci z kovových profilů CD a vytvořit tak předstěnu.

Vlastnosti sádrokartonu

Sádrokarton se vyznačuje mnoha zajímavými, nad míru užitečnými vlastnostmi a jejich kombinaci nelze u jiných materiálů docílit. Sádrokarton je pevný, odolný, lehký, takže nezatěžuje konstrukci, snadno opravitelný a vyniká také dlouhou životností. Předností sádrokartonu jsou bezesporu i jeho výborné zvukově a tepelně izolační vlastnosti. Je použitelný v interiéru i exteriéru, do suchých i vlhkých prostor. Má velmi dobré protipožární vlastnosti. Sádrokarton je vyráběn ve formě panelů z lisované sádrové hmoty, která se vkládá mezi dva silné papírové kartony. Panely se poté suší. Některé typy sádrokartonu se vyplňují silikonem.

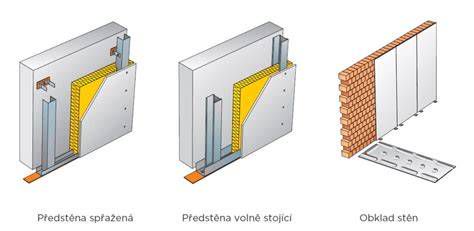

Typy sádrokartonových předsazených stěn

Sadrokartónová predstena je konštrukcia montovaná väčšinou len z jednej strany miestnosti na existujúcu stenu. Výber vhodného variantu závisí od možnosti kotvenia do existujúcej steny. Ak je existujúca stena vhodná na kotvenie, odporúča sa realizovať spriahnutú predsadenú stenu. Volně stojící předsazené stěny se uplatní všude tam, kde není možno do původní stěny kotvit, popř. je nutno umístit instalační vedení do vzniklého meziprostoru.

Montáž předsazené stěny s kotvením do stávající stěny (spřažená)

První variantu odhlučnění místnosti, jejíž montáž představujeme i níže, volíme v případě, že současná stěna je dostatečně nosná a můžeme do ní kotvit. Sádrokartonová předstěna je konstrukce montovaná pouze z jedné strany místnosti ke stávající stěně. S podkladní stěnou je akustická předstěna spřažena pomocí stavěcích třmenů. Nejprve se provede vytyčení konstrukce a kontrola rovinnosti podkladní konstrukce.

Příprava a montáž obvodových R-UD profilů

Na podlahe sa vytýči poloha obvodového profilu R-UD. R-UD profily se opatří před osazením samolepicím napojovacím těsněním. R-UD profily připevníme plastovými natloukacími hmoždinkami (v případě betonové podlahy), popř. inými vhodnými pripevňovacími kotvami podľa druhu podlahy. Vzájemná rozteč připevnění je max. 800 mm. Vzdialenosť prvého pripojenia od rohu miestnosti je maximálne 200 mm.

Montáž stavěcích třmenů

Prvním krokem je vyměření polohy R-CD profilů a vertikální úrovně stavěcích třmenů. Před pripevnením na stenu se stavitelné strmene podlepí napojovacím penovým tesnením. Rozstup zvislých R-CD profilov je max. Maximální svislá rozteč třmenů je 1 250 mm, při požadavku na požární odolnost 1 000 mm. Poslední horní třmen se umístí do takové výšky, aby horní přesah R-CD profilu nad posledním třmenem tvořil konzolu, která smí být maximálně 250 mm. Při nárocích na zvukovou izolaci předstěny je nutné použít výhradně stavěcí třmeny, které se před montáží podlepí napojovacím těsněním. K podkladní zdi se kotví pomocí plastových natloukacích hmoždinek, k dřevěné podkonstrukci šroubem typu FN. Alternativně lze pro kotvení použít přímé závěsy - v tom případě by šířka dutiny mezi původní konstrukcí a opláštěním předstěny neměla přesáhnout 40 mm.

Montáž svislých R-CD profilů

Po připevnění stavěcích třmenů se postupně montují svislé R-CD profily. Délku R-CD profilů volíme tak, aby při vložení R-CD profilu do spodního R-UD profilu byla mezi horním koncem R-CD profilu a stropem mezera cca 50 mm. Jednotlivé R-CD profily zůstávají v podlahovém R-UD profilu volně nasunuty (R-UD a R-CD profily vzájemně nespojujeme!). Po nasunutí do podlahového R-UD profilu je ustavíme do svislé polohy a spojíme s předem namontovanými stavěcími třmeny pomocí šroubů do plechu (typ LB) - 2 ks šroubů na 1 třmen. U předstěn vyšších, než je standardní délka profilů R-CD, je možno R-CD profily nastavovat vzájemně na délku. Napojení se provádí pomocí spojky R-CD profilu. Napojení sousedících stojin nesmí být ve stejné výši, je nutno je vzájemně výškově vystřídat minimálně o 1,25 m.

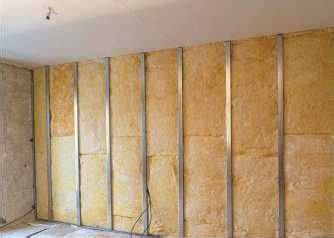

Izolace a parozábrana

Mezi profily konstrukce vložíme izolaci z minerálních vláken. Pokud se má obložením stěny zlepšit její zvuková a tepelná izolace, umístíme mezi profily izolaci z minerálních vláken. Izolácia sa vkladá vždy bez medzier v celej ploche konštrukcie. Pro optimální vzduchovou neprůzvučnost doporučujeme Isover Piano nebo Isover Orsik. Jako vnitřní izolaci do rastrů používáme nejčastěji minerální vatu. Ta má velmi dobré izolační vlastnosti tepelné, zvukové i protipožární. Další variantou, zejména v domech, které "žijí" ekologicky a vsází na udržitelnost, je možné používat také přírodní izolanty, jako jsou například ovčí rouno, rákosí nebo sláma. Vytvořený meziprostor mezi sádrokartonovým obložením a stěnou můžeme využít např. pro zlepšení tepelně nebo zvukově izolačních vlastností se vloží do meziprostoru izolační materiál.

Do předsazených stěn, které mají funkci vnitřního zateplení, se doporučuje v celé ploše předsazené stěny aplikovat spojitě parozábranu, která je přichycena ke konstrukci předstěny pomocí terčů z oboustranně lepicí pásky. Parotěs tedy upevníme na rastr, který je již vyplněný izolací. Fólie by tak ztratila smysl. Standardně jsou parotěsné fólie vyrobeny z polyetylenu a vyztuženy armovací mřížkou. Dále také nalezneme fólie s hliníkovou vrstvou, která slouží k odrazu tepla zpět do místnosti. Snižuje tak tepelné ztráty a tvorbu tepelných mostů. Výhodou je, že tyto fólie mají na sobě samolepicí pásku, takže je nemusíme složitě přichytávat do rastru lepidlem nebo izolační páskou. Jednoduše sejmeme ochrannou pásku a fólii nalepíme tam, kam potřebujeme. Pokud fólii instalujeme, musíme dbát na její dokonalé vypnutí. Jakákoliv vzduchová mezera snižuje účinnost parotěsu a dovolí vlhkosti kondenzovat v izolaci. Samolepicí stranu nalepujeme výhradně na kovový rastr. Pokud instalujeme parotěs mezi krokvemi, lze jej lehce naříznout. Spoje mezi parotěsnou fólií utěsníme pomocí hliníkové pásky. Čím pevněji pásku nalepíme, tím menší budou tepelné ztráty.

Elektrické rozvody

Není potřeba složitého vysekávání do betonu nebo cihlových zdí, kabeláž se jednoduše protáhne za rastrem a rozvede všude tam, kde je potřeba. V místech, kde se budou do sádrokartonu později instalovat zásuvky a vypínače, vyvedeme konce kabelů ven. Pokud protahujeme větší množství kabelů jedním směrem, můžeme je soustředit do tzv. husího krku, tedy do plastového ohebného potrubí, kde zůstanou všechny pohromadě. V případě problému s elektřinou pak nebudeme muset v minerální izolaci za rastrem hledat, kam jsme kabel vlastně položil a který konkrétně vede k jakému spotřebiči nebo do zásuvky.

Opláštění sádrokartonovými deskami

Opláštění se realizuje akustickými sadrokartónovými doskami, které se montují nastojato. K opláštění používáme pokud možno celé sádrokartonové desky. Využití menších dílů desek je přípustné za podmínky, že výška dílu je min. 400 mm a nejsou použity 2 a více menších dílů v těsném sousedství nad sebou. Při opláštění je nutné zajistit, aby byly příčné (vodorovné) spáry sousedních desek vzájemně vystřídány alespoň o 400 mm a nedocházelo tak k vytváření křížových spár. Ke svislým profilům konstrukce připevňujeme desky samořeznými šrouby typu TUN 25 mm. Vlastní připevnění sádrokartonových desek provedeme samořeznými šrouby dlouhými 25 mm v max. roztečích 25 cm. Akustické dosky sa na zvislé profily priskrutkujú skrutkami do tvrdých dosiek typu UMN 25 mm. Vzdialenosť pripevňovaniach skrutiek na profile je 250 mm. Tip: Medzera medzi doskou a podlahou.

Tmelení a finální úpravy

Každá sádrokartonová deska má na každém konci ze všech stran mírné zkosení nebo prohlubeň. Tato prohlubeň je speciálně tvarovaná proto, abychom mohli ve spoji desek položit perlinkovou mřížku a natáhnout tmel. Mřížka je opět samolepicí, čímž si znatelně ušetříme práci s podlepováním. Mřížku instalujeme na každý sádrokartonový spoj. Tam, kde jsme desky ukotvovali vruty, se mřížka dávat nemusí, ale otvory po vrutech se musí vytmelit. Používáme základní pevnostní tmel, který zabrání popraskání v místech spojů. Tmel namícháme podle pokynů výrobce. Použijeme zednické rovné hladítko, na které naneseme trochu tmelu. Jednoduchými tahy natahujeme tmel do spojů mezi deskami. Při zasychání základního tmelu nezbytně dojde k menšímu propadu tmelu, ale to není žádná závada. Po přebroušení spoje se bude nanášet druhá vrstva. Na závěr zatmelíme hlavy šroubů a spáry mezi sádrokartonovými deskami pomocí sádrového tmelu Rifino Top. Na finální tmelení s následným broušením použijeme pastový tmel ProMix Finish. Po úplném zaschnutí a lehkém přebroušení finální vrstvy tmelu pak již můžeme podnikat další povrchové úpravy - sádrokarton lze natírat, tapetovat i obkládat.

Montáž volně stojící předsazené stěny

Postup montáže volně stojících předstěn je prakticky shodný s montáží příčky. Jako nosnou konstrukci lze použít svislé profily CW stejně jako u konstrukcí příček. Upevnění nosné konstrukce a montáž desek se provádí jako u dělicích stěn (příček). Nejprve se provede vytyčení konstrukce šachtové stěny. Obvodové profily je nutné v tomto případě na rozdíl od ostatních svislých konstrukcí opatřit napojovacím těsněním z materiálu reakce na oheň A1 nebo A2 (např. Rigips Fibran GF). K ostěním šachty, stejně jako k podlaze a stropu se obvodové profily ukotví pomocí ocelových hmoždinek Ø 6 mm (např. Ejot DDR). Všude tam, kde není možno do původní stěny kotvit, popř. je nutno umístit instalační vedení do vzniklého meziprostoru.

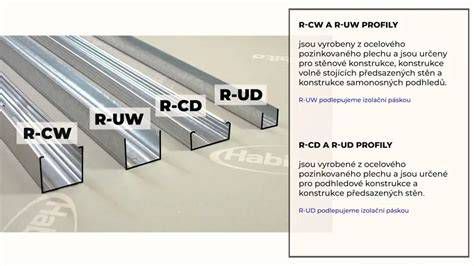

Montáž UW a CW profilů

Polohu predsadenej steny starostlivo vymeriame a na podlahu a strop pripevníme vodiace UW profily, ktoré pred osadením podlepíme penovým pripojovacím tesnením Rigips. UW profily pripevníme plastovými natĺkacími hmoždinkami (v prípade betónovej podlahy), príp. inými vhodnými pripevňovacími prostriedkami podĺa druhu podkladu. Vzájomný rozostup pripevnenia je max. 800 mm. CW profily (stojky) nasunieme do vodiacich UW profilov. Spodný koniec CW profilu oprieme o spodný UW profil. Rozostup CW profilov volíme podĺa rozmeru dosiek opláštenia (polovica šírky dosky), maximálne však 600 mm. CW profil musí byť o cca 10 - 15 mm kratší, ako je vzdialenosť medzi spodným a horným UW profilom. CW profily osádzame otvorenou stranou v smere montáže, aby sme začínali s pripevnením dosiek na stabilnejšej strane stojky. Mezi vodorovné R-UW a svislé obvodové R-CW profily se osazují svislé stojiny tvořené buď jednotlivými, nebo zdvojenými profily R-CW. Zdvojené profily jsou orientovány stojinami (zády) k sobě a sešroubovány pomocí šroubů do plechu LB 3,5 x 9,5 ve vzájemné rozteči max. 250 mm. Tyto R-CW profily jsou volně nasunuty do podlahového a stropního R-UW profilu.

Opláštění a izolace

Zhotovíme opláštenie prvej strany priečky sadrokartónovými doskami Rigips. Pri opláštení z dosiek šírky 1 200 mm hrúbky 12,5 mm začíname obkladanie prvej strany priečky doskou plnej šírky. Sadrokartónové dosky osádzame na stojato (pozdĺžnou hranou v smere zvislých profilov). Dosky pripevňujeme iba na zvislé CW profily samoreznými skrutkami typu TN. Vzdialenosť skrutiek je 250 mm. Po opláštení prvej strany uložíme prípadné inštalačné vedenia - na vedenie elektroinštalácií slúžia otvory v CW profiloch. Potom vkladáme tepelnú izoláciu z minerálnych vlákien v celej ploche bez medzier. Minerálnu izoláciu volíme buď v rolkách (napr. Isover Piano), alebo v doskách. Opláštění priečky dokončíme pripevnením dosiek z druhej strany. K opláštenie používame, pokial' je to možné, celé sadrokartónové dosky. Využitie menších dielov dosiek je prípustné za podmienky, že výška dielu je minimálne 400 mm a nie je použitých 2 a viac menších dielov v tesnej blízkosti nad sebou. Pri opláštení je potrebné zabezpečiť, aby boli priečne (vodorovné) škáry susedných dosiek vzájomne vystriedané aspoň o 400 mm a nedochádzalo tak k vytváraniu krížových škár. Zhotovíme opláštenie zo sadrokartónových dosiek hrúbky 12,5 mm.

Sádrokartonová předstěna v podkroví a šikmině

Postavit si předstěnu ze sádrokartonu není až tak složité, pokud se jedná o rovné stěny. Namontujete rastr, vložíte izolaci a zaklopíte sádrokartonem. Pokud chcete stejnou předstěnu použít v podkroví - pod střechou a do šikminy, je potřeba zvláštní postup.

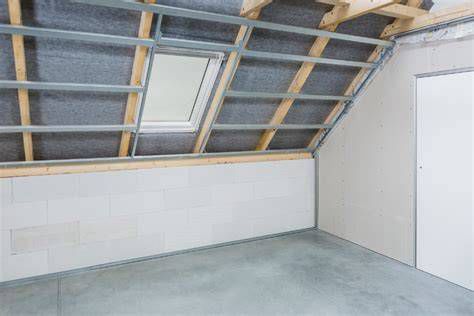

Vyměření rastru

Pokud stavíte rastr pod střechu v budoucí podkrovní místnosti, začneme tím, že rastem osadíme nejprve šikminu. Potom připravíme předstěnu po obvodu místnosti či prostoru. Abychom "trefili" správný úhel a docílili stejného odskočení od stěn i šikminy, je potřeba vše nejprve vyměřit. Začneme u krajní krokve a posledního trámu v nadezdívce. Od trámu si vodorovně odměříme požadovanou délku (v tomto konkrétním případě jsme pracovali se 40 cm) a kolmo na tuto délku přiložíme úhelník ke krokvi. Na trám zakreslíme značku. V tomto místě nainstalujeme krokvový závěs. Tu samou operaci provedeme na poslední krokvi na opačné straně. Opět připevníme krokvový závěs. Mezi oba závěsy pak natáhneme provázek, tím pádem máme zcela jasně a přesně vyznačeny potřebné rozměry. Můžeme začít upevňovat další závěsy. Krokvový závěs slouží k uchycení CD profilů na krokve, je vyroben z pozinkovaného plechu. Ukotvuje se pomocí vrutů. Střed závěsu je opatřen výstupkem (zobáčkem), který slouží jako vodítko k určení přesného středu závěsu. Tyto závěsy se jednoduše "nacvaknou" do CD profilů. Uchycení rastru do krokvových závěsů je jednoduché. V případě stavby rastru v šikmině nainstalujeme závěsy ve dvou rovinách a na ně usadíme CD profily. Jakmile jsou závěsy pevně zafixovány v trámech, nelze již s profily hnout a můžeme vytvářet rastr. Vyměřování rastru v předstěně nám ulehčí laserový měřič.

Vytvoření rastru okolo střešního okna

V šikmině se velmi často setkáme s vikýřem či střešními okny. Zde je potřeba rastr upravit. CD profil, který nám podélně prochází přes okno, je potřeba odříznout. Nejprve zajistíme boční strany u okna. CD profil bude potřeba odříznout. Potom si připravíme z každé strany UD profily, které budou kopírovat hranu oken. UD profily jsou měkčí než profily CD, lépe se s nimi bude pracovat. Na jedné straně UD profilu si uděláme nástřih a vytvoříme jakousi hokejku, tedy profil zalomíme do pravého úhlu. Takto upravený profil nasadíme na vodorovně jdoucí CD profily okolo okna. Odříznutý CD profil potom nasadíme do UD profilu a upevníme spojem. Další CD profily pak již lehce nasuneme do UD profilu. Aby nám šly CD profily zasouvat lehce, postačí jejich ostré okraje lehce zastřihnout a "srazit" ostré rohy. Sádrokarton připevníme nejprve v prostoru u střešních oken. Podle sklonu střechy a následně nainstalovaného rastru přiřízneme panel na oba boky předstěny okna a sádrokarton upevníme na vruty použitelné právě do sádrokartonu. Nyní bude potřeba upevnit sádrokarton pod okno tak, aby zde nevznikl tepelný most a aby teplo, které bude stoupat z budoucího radiátoru pod oknem, cirkulovalo zpět do místnosti a neutíkalo špatně nainstalovaným sádrokartonem do střechy. Pod okno se nasadí CD profil a upevní do původní stěny. Na bočních sádrokartonových stěnách narýsujeme kolmici k podlaze pomocí vodováhy.

Stavba předstěny navazující na šikminu

Předstěna bude navazovat na sádrokartonový záklop v šikmině a bude kopírovat nadezdívku pod krokvemi. Abychom nemuseli dlouze vyměřovat a počítat, můžeme si jako pomocníka vypůjčit laserové otočné měřidlo. Pomocí něho pak jednoduše usadíme U profily (roh profilu musí přesně kopírovat čáru laseru). Kolmo na U profily směrem k podlaze dále nasadíme CD profily - nařezané na míru, za rastr uložíme izolaci, případně další elektrickou kabeláž nebo rozvody vody a odpady a předstěnu zaklopíme sádrokartonovými deskami.

Důležité detaily pro akustickou izolaci

Abyste dosáhli požadovaných akustických hodnot, je třeba věnovat pozornost detailům. Jejich správné či naopak chybné provedení může zásadně ovlivnit výslednou vzduchovou neprůzvučnost konstrukce. Jedním ze základních pravidel odhlučnění místnosti a součástí každého postupu je důkladné podlepení obvodových profilů podkonstrukce pěnovým napojovacím těsněním. Akustické mosty se však mohou tvořit i při nesprávném napojení předstěny na stávající konstrukce, např. na podlahu. Při založení predsteny priamo na existujúcu podlahu bez akejkoľvek úpravy se hluk šíri finálnou vrstvou podlahy. Pro snížení vlivu prostupu zvuku vedlejšími cestami je vhodné v místě napojení předstěny přerušit vrstvu plovoucí podlahy. U takto provedeného detailu napojení je třeba dbát, aby všechny vrstvy plovoucí podlahy byly od příčky odděleny dostatečně dimenzovaným obvodovým páskem z elastického materiálu. Obdobně se doporučuje u napojení předstěny na sádrokartonovou boční stěnu přerušit průběžné desky opláštení boční stěny. Slabým místem mohou být také nevhodně zabudované elektrokrabice. Montovat se nesmí na protilehlých lících vstřícně proti sobě, nýbrž musí být umístěny v jiných polích mezi svislé profily. Není-li možné je takto umístit, musí být elektrokrabice překryty vrstvou sádry (tmelu) o tloušťce min. 20 mm nebo zakryty nejméně stejným počtem vrstev, jako je opláštění dané konstrukce.

Shrnutí doporučení pro montáž akustické předstěny

• Pro zlepšení vzduchové neprůzvučnosti doporučujeme Modré akustické desky 12,5 mm.
• Důkladně podlepte obvodové profily podkonstrukce pěnovým napojovacím těsněním.
• V místě napojení předstěny přerušte vrstvu plovoucí podlahy.
• Ujistěte se, že elektrokrabice nejsou montovány protilehle.

Důležité montážní parametry
