Informácie o Produktoch pre Montáž a Kotvenie v Stavebníctve

Kvalitné zateplenie sa vám podarí účinne znížiť spotrebu tepla na vykurovanie a tiež zlepšiť podmienky bývania. Aby malo zateplenie tú správnu účinnosť a zároveň spĺňalo aj príslušné normy, je nevyhnutná správna montáž a ukotvenie izolačného materiálu. Zatepľovanie stavieb prebieha v rôznych fázach a nie je to úplne jednoduchý proces. Veľmi dôležitá je preto svedomitá a dôkladná príprava.

V kategórii Kotviaca technika ponúkame širokú škálu produktov určených na pevné a bezpečné upevnenie rôznych konštrukčných prvkov, zariadení a stavebných komponentov. Správne kotvenie a upevnenie sú základom každej kvalitnej konštrukcie a inštalácie.

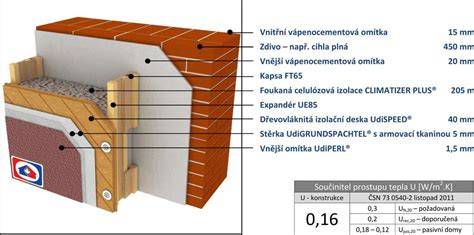

Zateplenie Fasády: Základný Postup a Materiály

Pred začatím akýchkoľvek prác a už pri samotnom plánovaní vám určite odporúčame, aby ste sa poradili s odborníkom, alebo špecializovanou spoločnosťou. Či už sa na to podujmete sami, alebo radšej zateplenie necháte na odborníkov, určite sa oplatí vedieť správny postup od výberu materiálu až po realizáciu.

Najvhodnejší Materiál na Zateplenie Fasády

Medzi najpoužívanejšie materiály využívané na zatepľovanie fasád patrí polystyrén, ktorý je na tieto účely veľmi vhodným materiálom. Overeným materiálom, ktorý sa javí ako jeden z najvhodnejších na zatepľovanie fasády je expandovaný polystyrén, ktorý má vynikajúce izolačné termoizolačné parametre.

Siahnuť môžete aj po špeciálnych polystyrénových materiáloch, ktoré sú presne prispôsobené na zateplenie fasády. Takým sú napríklad polystyrénové dosky Austrotherm GrEPS 70 s prídavkom grafitových častíc, ktoré dokážu účinnejšie absorbovať slnečné žiarenie. Takto upravené polystyrénové dosky sú pritom rovnako recyklovateľné, ako dosky z bežného EPS polystyrénu. Ich nepopierateľnou výhodou sú až o 20% lepšie termoizolačné schopnosti v porovnaní s bežným expandovaným polystyrénom.

Grafitové dosky Austrotherm GrEPS ale nie sú zďaleka jedinou možnosťou. Ak vám záleží na tom, aby bola účinná izolácia čo najtenšia, ideálnou voľbou budú dosky Austrotherm Resolution Fasáda, ktoré sú vyhotovené z peny, s obojstranne uzavretou bunkovou štruktúrou. Izolačné vlastnosti tejto dosky navyše zlepšuje vrstva polystyrénu s prídavkom grafitu, ktorá je nanesená z oboch strán. Všetky tieto materiály sú navyše ideálne aj pre nízkoenergetické stavby.

Zateplenie Fasády - Správne Kotvenie a Časté Chyby

Už pri navrhovaní zateplenia určite odporúčame kontaktovať odborníka, ktorý s vami preberie jednotlivé časti procesu zatepľovania a usmerní vás. Výber kvalitného a vhodného materiálu je totiž len jedným z predpokladov správneho a účinného zateplenia. Tým ďalším je bezpochyby správna a odborne vykonaná montáž. Jednou z veľmi dôležitých častí zatepľovania je správne ukotvenie fasádneho polystyrénu.

Vykonáva sa pomocou fasádnych hmoždiniek a fasádneho tanierika. Spôsoby kotvenia môžu byť rôzne, vo všeobecnosti sa ale odporúča aspoň 6 - 12 fasádnych kotiev na 1 m2. Po zatvrdnutí fasádneho lepidla sa hmoždinky umiestňujú do vyvŕtaných dier v murive. V tomto bode si treba dať veľký pozor na zatvrdnutie lepidla (môže trvať až 2-3 dni), aby ste zabránili dodatočným pohybom izolácie, aj milimetrový pohyb totiž môže byť problémom.

Aké sú ďalšie časté chyby pri zatepľovaní? Je potrebné uvedomiť si, že čiastočné zateplenie fasády nemá prakticky žiadny význam, bohužiaľ, v záujme čo najväčšieho šetrenia sa niekedy v praxi stretávame aj s takýmito príkladmi. Ďalšou z častých chýb je úplné nezateplenie, prípadne nesprávne zateplenie soklovej časti. Na záver zdôrazníme ešte jednu dôležitú zásadu. Tou je pravidlo, že podklad pod zateplením musí byť perfektne vyčistený, hladký a tiež dokonale vysušený. Ak aj ide o staršiu stavbu, vždy je v prvom rade potrebné spoľahlivo odstrániť príčiny vzniku vlhnutia fasády resp.

Kotviaca Technika: Stabilita a Bezpečnosť v Stavebníctve

Kotviaca technika je nevyhnutná pre zaručenie stability a bezpečnosti pri realizácii stavebných, inštalačných a priemyselných projektov. Správne kotvenie a upevnenie sú základom každej kvalitnej konštrukcie a inštalácie. V kategórii Kotviaca technika ponúkame širokú škálu produktov určených na pevné a bezpečné upevnenie rôznych konštrukčných prvkov, zariadení a stavebných komponentov. Kotvy slúžia na upevnenie prídavných prvkov do podlahy, steny alebo stropu. Pri upevneniach s požiadavkou na stavebný dozor je nevyhnutné dodržiavať prísne predpisy.

Komplexný Návrh a Plánovanie Kotviacich Prípojov

Návrh celého kotevného prípoja vrátane kotevnej platne nie je úplne jednoduchý s ohľadom na požiadavky v normách. Najmä požiadavku EN 1992-4 na dostatočne tuhú kotevnú platňu je potrebné riešiť komplexne s ohľadom na oceľový profil, zvary, výstuhy a samotné kotvy. Hilti je vašim partnerom od návrhu, až po realizáciu a údržbu stavieb.

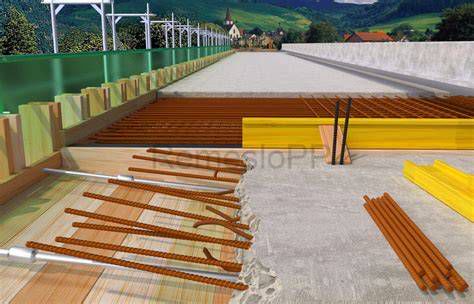

Návrhový Softvér a Detekcia Výstuže

S návrhovým softvérom Hilti PROFIS Engineering môžete navrhnúť celý kotviaci prípoj veľmi rýchlo. Ďalej je možné zahrnúť vplyv existujúcej výstuže v betóne u niektorých okrajových podmienok. Skrytá výstuž je hlavným nepriateľom pri kotvení platní. Minimalizujte riziko poškodenia konštrukcie a nečakaných zmien v návrhu vďaka detailnej analýze konštrukcie a základného materiálu pomocou skenera PS 300 Ferroscan.

Presné Vymeriavanie

Na presné vymeranie kotevných platní, kde kotvenie neporuší žiadnu výstuž, použite rotačné lasery alebo stavebnú totálnu stanicu.

Typy Kotiev a Ich Použitie

V online obchode Würth nájdete široký výber vysokovýkonných kotiev na rôzne účely. Patria sem závitové čapy, skrutky so zapustenou hlavou a šesťhranné skrutky. Od mechanických, ktoré pracujú na princípe rozperného tlaku, až po chemické, ktoré vytvárajú extrémne pevné spojenie.

Mechanické Kotvy

Montáž mechanických kotiev je vo všeobecnosti vždy rovnaká. Najprv vyvŕtate otvor na montáž a odstránite z neho vŕtací prach a nečistoty. Potom vložíte hmoždinku do vyvŕtaného otvoru a zaskrutkujete do nej skrutku. Pri skrutkovaní sa vo vnútri hmoždinky vytvorí protizávit a hmoždinka sa v otvore roztiahne. Tým sa vytvorí tvarovo pevné spojenie a skrutka je okamžite zaťažiteľná. Keď si vyberiete vhodnú hmoždinku podľa podkladu, mali by ste použiť skrutku, ktorej dĺžka je minimálne rovnaká ako dĺžka hmoždinky.

Univerzálne Rozperné Hmoždinky

• Na montážach s nízkym zaťažením v domácnosti zvyčajne postačujú plastové hmoždinky.
• Bežné univerzálne plastové hmoždinky sa používajú na upevnenie ľahkých predmetov na stenu, ako sú napríklad obrazy, svietidlá alebo ľahké police.
• Univerzálna rozperná hmoždinka v ergonomickom balení zodpovedá predpisom pre plynové inštalácie TRGI 3.3.7.2.

Kotvy pre Vysoké Zaťaženie

Kovové hmoždinky sa používajú na montáž ťažkých bremien. V domácnosti to môžu byť napríklad televízory alebo ťažké police z dreva či kovu. Aj kovové hmoždinky fungujú čiastočne na princípe rozpernej hmoždinky a ich nosnosť závisí od ich veľkosti. Pre upevnenie ťažkých predmetov na stenu alebo strop sú najvhodnejšie kotvy pre vysoké zaťaženie.

• Fixačné kotvy: Sú veľmi univerzálne použiteľné a unesú vysoké zaťaženie. Bežne sa používajú v domácnostiach aj v priemysle, napríklad na montáž konzol, pätiek zábradlí alebo drevených konštrukcií. Hlavnými výhodami používania fixačných kotiev sú okamžitá zaťažiteľnosť po montáži a minimálna potreba vŕtania a montážneho času.
• Kotvy pre vysoké zaťaženie: Fungujú podobne ako bežné kotvy, s tým rozdielom, že sa nedeformujú ani nerezávajú. Skladajú sa z kovového puzdra a strojovej skrutky s kužeľovým rozperným nástavcom. Pri zaskrutkovaní skrutky sa kovové puzdro, ktoré obklopuje závit, rozperne roztiahne a kužeľový nástavec pomocou veľkého tlaku zafixuje obe polovice puzdra. Sily, ktoré pôsobia medzi kotvou pre vysoké zaťaženie a stenou otvoru, sú veľmi vysoké. Účinnosť upnutia kovového puzdra rastie s pevnosťou materiálu podkladu. Preto sa pred montážou ťažkých bremien dôrazne odporúča preveriť vhodnosť podkladu. Pri kúpe kotiev pre vysoké zaťaženie dbajte na to, aby mali Európske technické schválenie (ETA), keďže ide o prvky s vysokým bezpečnostným významom.
• Kotvy pre vysoké zaťaženie do betónu bez trhlín: Kotva pre vysoké zaťaženie je špeciálny typ kovovej kotvy. Jej nosnosť závisí od veľkosti a môže byť prakticky neobmedzená. V strojárstve a ďalších priemyselných odvetviach sa často používajú špeciálne verzie týchto kotiev, ktoré unesú extrémne zaťaženie.
• Zarážacia kotva (úderová kotva): Umožňuje rýchlu montáž predmetov na betónové alebo kamenné steny. Pri použití tejto kotvy sa klincová skrutka vloží do plastového puzdra vopred zasunutého do vyvŕtaného otvoru a následne sa zatlčie kladivom. Závit klincovej skrutky slúži výlučne na demontáž kotvy.
• Betónové skrutky: Dajú sa zaskrutkovať priamo do predvŕtaného otvoru v betóne bez potreby použitia hmoždinky. Ich špeciálny závit vytvára pri skrutkovaní vnútorný závit v materiáli, čím vzniká pevné mechanické spojenie bez potreby rozperného tlaku. Výhodou betónových skrutiek je aj rýchla a jednoduchá montáž - nevyžaduje sa kontrola momentu, doba vytvrdzovania ani špeciálne náradie.

Dutinové Kotvy

Kovové hmoždinky do dutín sa skladajú zo skrutky s metrickým závitom a flexibilného rebrového telesa. Používajú sa na upevňovanie ťažkých predmetov do dutých stropov alebo stien a stropov z doskových materiálov. Pri montáži dbajte na to, aby bola hmoždinka približne o 1 cm dlhšia než vyvŕtaný otvor v stene. Niektoré typy majú poistku proti pretáčaniu v otvore, preto sa skrutka aj s hmoždinkou niekedy dá zaskrutkovať len ručne. Maximálna nosnosť dutinovej hmoždinky závisí od materiálu hmoždinky aj od steny. Kovové hmoždinky však unesú vyššiu záťaž (zvyčajne max. 25 kg).

• Sklopná kotva: Patrí medzi dutinové hmoždinky. Pozostáva zo skrutky s metrickým závitom a viacerých kovových rebier, ktoré sa po vložení do otvoru samé rozprestrú a zakotvia v dutine. Po úplnom zaskrutkovaní sa upevní celý systém.
• Pružinové sklopné kotvy: Používajú sa najmä pri montáži do podkladov s viacerými dutinami. Montáž sa však mierne líši od iných dutinových kotiev. Najskôr kotvu vložíte do otvoru a mierne ju potiahnete späť, aby sa dve charakteristické „krídelká“ rozvinuli. Tie sa v dutine správajú ako háčiky a zafixujú kotvu so skrutkou v stabilnej polohe.
• Sady dutinových hmoždiniek: Neexistuje jedna univerzálna hmoždinka na všetky účely. Každý montážny prípad je potrebné posúdiť individuálne a vybrať vhodný typ. Aby ste boli pripravení na každú situáciu, odporúčajú sa sady dutinových hmoždiniek.

Rámové Hmoždinky

V online obchode Würth nájdete rámové hmoždinky z plastu aj z kovu.

• Plastové rámové hmoždinky: Sú vhodné napríklad na montáž konštrukcií striech, kovových líšt alebo drevených trámov. Skladajú sa z plastovej hmoždinky a zodpovedajúcej skrutky s metrickým závitom. Vyznačujú sa najmä jednoduchou montážou a dobrou nosnosťou a používajú sa predovšetkým na montáže vo vonkajšom prostredí. Pri montáži sa hmoždinka jednoducho zasunie do predvŕtaného otvoru a skrutka sa následne pevne dotiahne.
• Kovové rámové hmoždinky: Na rozdiel od plastových rámových hmoždiniek nemajú plastové puzdro - montujú sa podobne ako betónové skrutky priamo do vyvŕtaného otvoru. Ich montáž je tiež veľmi jednoduchá a sú vhodné na ukotvenie ľahších bremien do daného stavebného materiálu.

Špeciálne Mechanické Kotvy

• Hmoždinky na kotvenie lešenia: Sú ideálne na použitie vo vonkajšom prostredí, napríklad do pevných stavebných materiálov ako sú plné tehly, betón, prírodný kameň alebo pieskovec. Používajú sa aj v oblasti stavby lešení. Bežný priemer otvoru pre lešenársku hmoždinku je 14 mm a musí zodpovedať priemeru použitej očkovej skrutky. Pri montáži sa hmoždinka zatlčie kladivom do predvŕtaného otvoru a následne sa zaskrutkuje očková skrutka.
• Dištančné montážne skrutky: Umožňujú rýchlu a flexibilnú montáž vďaka jednoduchému osadeniu a okamžitej zaťažiteľnosti. Používajú sa najmä pri upevňovaní bezpečnostne dôležitých prvkov, ako sú osvetľovacie zariadenia, alarmy alebo pohybové senzory.
• Hmoždinky do pórobetónu (Ytong-hmoždinky): Nie každá hmoždinka je vhodná do každého materiálu. Hmoždinky do pórobetónu sa používajú na kotvenie v pórobetóne alebo plynosilikáte, známeho aj pod názvom Ytong.
• Hmoždinky pre zvukovú izoláciu (Protihlukové hmoždinky): Slúžia na zníženie hluku v interiéri aj exteriéri. Vďaka zabudovanej izolácii proti šíreniu konštrukčného hluku účinne tlmia vibrácie a znižujú hluk až o 15,5 decibelu. Protihlukové hmoždinky sa často používajú v oblasti technického vybavenia budov, v drevostavbách a v suchých stavbách. Sú vhodné na montáž do betónu, ľahkého betónu, plných tehál aj vápenno-pieskového muriva.

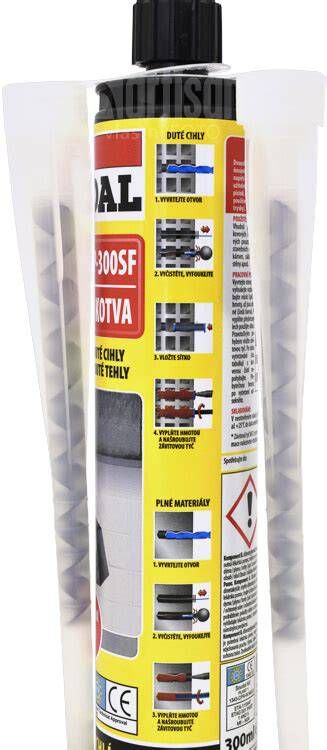

Chemické Kotvy

Chemické kotvy sa používajú v prípadoch, keď bežné hmoždinky neposkytujú dostatočné upevnenie, pretože umožňujú montáž bez rozperného tlaku. Nedajú sa porovnať s bežnými plastovými hmoždinkami - skladajú sa z viaczložkového chemického systému a ich pevnosť sa vytvára až po aplikácii priamo v otvore. Pri použití chemickej kotvy sa najprv do vyvŕtaného otvoru vstrekne chemická zmes (injekčný tmel), do ktorej sa následne vloží závitová tyč (kotva). Po vytvrdnutí sa táto tyč pevne spojí s materiálom steny aj s hmotou.

Injektážne Morty

Injektážne malty umožňujú upevnenie bez rozperného tlaku. Používajú sa napríklad pri montáži oceľových konštrukcií, fasád, schodísk alebo drevených konštrukcií. Pri montáži s použitím injektážnej malty je potrebné dôkladne vyčistiť vyvŕtaný otvor. Ak ide o dutinové tehly, odporúča sa použiť sito, pretože inak by sa malta mohla roztekať do prázdnych priestorov v stene. Pri injektáži malty do otvoru je nutné nepoužiť prvé 4 cm malty z kartuše, až potom je zmes dostatočne premiešaná. Pracujete s chemickými kotvami? Kotvite rýchlejšie a ušetrite až 20 % materiálu vďaka presnému dávkovaniu hmoty pomocou vytlačovacieho prístroja HDE 500-22.

Tekuté Kotvy

Fungujú podobne ako iné chemické hmoždinky, používajú sa však najmä v prípadoch, keď je otvor poškodený - napr. ak je vytrhnutý alebo prasknutý, a bežná plastová hmoždinka už nedrží. Tekuté hmoždinky sa vytvrdzujú v otvore a zároveň pri vytvrdzovaní zväčšujú objem.

Závitové Tyče

Sa obvykle používajú v kombinácii s chemickými kotvami na montáž zábradlí, ťažkých strojov alebo prístreškov. Sú vysoko zaťažiteľné a - rovnako ako chemické kotvy - nevyužívajú rozperný tlak v otvore. Najprv sa do otvoru vstrekne chemická malta a potom sa tyč zaskrutkuje pomocou špeciálneho nástavca. Pri použití sklenenej kartuše sa táto pri skrutkovaní rozbije a uvoľní zmes, ktorá vyplní otvor.

Sito - Perforovaná Objímka

Perforované objímky sa používajú výhradne v kombinácii s chemickými kotvami pri montáži do dutinových tehál alebo blokov s dutinami. Postup: do vyvŕtaného otvoru sa vloží objímka, následne sa naplní zvolenou injekčnou zmesou. V prípade plastového sita je potrebné uzavrieť horný koniec.

Pre lepšiu orientáciu v rôznych typoch kotiev si pozrite nasledujúcu prehľadnú tabuľku:

Inovácie a Optimalizácia Montáže Kotiev

Ako zvýšiť produktivitu ešte o niečo viac? Používajte kotvy Hilti, ktoré nevyžadujú dodatočné čistenie otvorov. Pracujete so silne armovaným betónom? HUS skrutky je možné osadzovať až dvakrát rýchlejšie ako expanzné kotvy a nie je potrebné čistiť kotevné otvory, ani používať presné doťahovacie momenty.

Systém Adaptívneho Krútiaceho Momentu (AT)

Znížte riziko nedotiahnutia, alebo pretiahnutia kotiev vďaka systému adaptívneho krútiaceho momentu (AT), ktorý je kombináciou nášho nového rázového uťahováka SIW 4AT-22 a modulu SI-AT-22. Je možné ale používať aj kotvy, ktoré nepotrebujú presný krútiaci moment.

Kontrola Kvality a Dokumentácia

Naši technickí inžinieri vám pomôžu zaistiť ťahové skúšky kotiev, aby bolo možné overiť, že sú splnené požiadavky pre dané použitie. Naše testovacie prístroje sú pravidelne kalibrované a zaručujú tak zakaždým presné meranie. Ťahové skúšky sa vykonávajú buď počas návrhu kotiev, aby sa skontrolovala odolnosť základného materiálu, alebo počas montáže na overenie odolnosti kotiev v danom materiáli.

S technológiou Hilti TraceFast je možné pre vybrané kotvy pripraviť dokumentáciu osadenia kotiev. Je možné tak kontrolovať jednotlivé kotvy použité na stavbe pomocou mobilného telefónu, kedy každá kotva má unikátny kód.

Špecifické Aplikácie Kotvenia

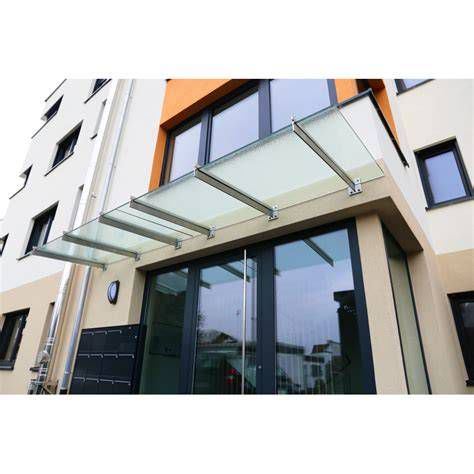

Kotvenie Vonkajších Markíz

Mnoho ľudí má pri vonkajšej markíze strach, aby mu markíza neuletela alebo sa nezlomila pri vysunutí. Absolútnym základom je mať markízu veľmi kvalitne namontovanú do steny, stropu, balkóna alebo krovu. Vonkajšia markíza môže mať aj cez 100Kg, záleží to podľa šírky, výsuvu a typu vonkajšej markízy. Nevyhnutné pri montáži markízy je znalosť do čoho budeme markízu kotviť. Dnes sa už veľmi pohodlne ubránite neočakávaným poveternostným podmienkam pomocou otrasového čidla.

Kotvenie Tepelnoizolačných Dosiek

Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche je 6 ks / m2. Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu. Kotvenie izolačných dosiek zatepľovacích systémov sa vykonáva špeciálnymi, na to určenými kotvami podľa požiadaviek ETAG 014 (Riadiaci pokyn pre európske technické osvedčenia, je podkladom pre posudzovanie plastových kotiev pre ukotvenie vonkajších kontaktných tepelnoizolačných systémov s omietkou do betónových podkladov a do muriva). Tento predpis definuje technické parametre kotiev, spôsoby montáže podľa typu izolantu a kategórie použitia podľa podkladu. Výber kotvy určuje výrobca zatepľovacieho systému podľa skladby a definovaného podkladu. Ak nie je možné podklad jednoznačne klasifikovať, musí sa vykonať ťahová skúška kotvy priamo na stavbe.

Súčasťou vykonávacej dokumentácie je tiež počet kotiev v ploche, v okrajových častiach a spôsob montáže. Kotvy je možné osadzovať až po zatvrdnutí lepiacej hmoty (1-3dni). Spôsob upevnenia kotiev sa delí na povrchovú montáž (tanier lícuje s izolantom) a zápustnú montáž (kotva zapustená do izolantu a uzavretá zátkou z rovnakého materiálu ako izolačné dosky). Pre montáž izolačných dosiek z kolmého vlákna alebo pre zápustnú montáž do minerálnych dosiek sa používajú špeciálne k tomu určené prídavné taniere na rozloženie prítlaku na izolant. Rozperná časť kotvy musí byť vždy aktivovaná v murive v správnej dĺžke a spôsobom ustanoveným výrobcom kotvy (zatlčením, zaskrutkovaním). Pevnosť usadenia musí byť kontrolovaná. Montáž musia vykonávať preškolení pracovníci na to určenými funkčnými pomôckami. Navrhovanie a použitie kotiev je dané STN 73 2902. Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená a pokiaľ je to možné sa odstráni (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti. Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky.

Dôležité Normy a Požiadavky

Pri upevneniach s požiadavkou na stavebný dozor (napr. chemické kotviace malty) je nevyhnutné dodržiavať prísne predpisy. Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS. Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení. Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS.
