Polyuretánové (PUR) Sendvičové Panely: Trieda Reakcie na Oheň a Požiarna Odolnosť

Sendvičové panely sú kompozitné stavebné materiály pozostávajúce z troch vrstiev: izolačné jadro vložené medzi dva vonkajšie plášte, zvyčajne vyrobené z kovu. Sú široko používané pri konštrukcii stien, striech a fasád pre ich vynikajúce tepelnoizolačné vlastnosti, nízku hmotnosť a jednoduchú inštaláciu. Pri výstavbe hál, skladov či priemyselných budov zo sendvičových panelov sa často kladie dôraz na tepelnoizolačné vlastnosti, rýchlosť montáže a estetiku. Voľba izolačného materiálu pri stavbe či rekonštrukcii je viac ako len otázkou tepelnej pohody či úspory na účtoch za kúrenie. Je to aj otázka bezpečnosti v extrémnych situáciách, ako je požiar.

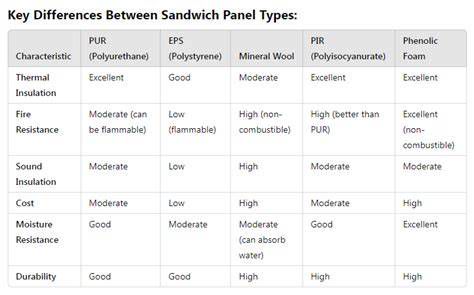

Sendvičové panely sa dodávajú v niekoľkých rôznych typoch na základe materiálu jadra a vonkajšieho plášťa, ako aj ich špecifického použitia. Pre pochopenie požiarnej odolnosti PUR panelov je dôležité poznať aj iné typy sendvičových panelov a ich vlastnosti.

Typy Sendvičových Panelov

Existuje mnoho typov sendvičových panelov, z ktorých každý má svoje špecifické vlastnosti a aplikácie:

• Sendvičové panely z polyuretánu (PUR)
• Sendvičové panely z polystyrénu (EPS)
• Sendvičové panely z minerálnej vlny (kamennej vlny)
• Sendvičové panely z fenolovej peny
• Sendvičové panely z polyizokyanurátu (PIR)
• Sendvičové panely z expandovaného polystyrénu (EPS)
• Sendvičové panely zo sklenenej vlny
• Hliníkové voštinové sendvičové panely

Polyuretánové (PUR) Sendvičové Panely

Jedným z materiálov, ktorý investor má väčšinou na výber z viacerých technológií, je polyuretánová pena. Klasický sendvičový PUR panel pozostáva z dvoch plechov, medzi ktorými sa nachádza polyuretánová výplň. Polyuretánová pena (PUR) je tuhá a ľahká pena, ktorá ponúka veľmi vysokú tepelnú izoláciu. Vonkajší plášť je zvyčajne vyrobený z pozinkovanej ocele, nehrdzavejúcej ocele alebo hliníka. Vďaka tejto skladbe a použitým materiálom majú stenové, ako aj strešné panely ideálne izolačné vlastnosti. PUR panely ponúkajú vynikajúce tepelnoizolačné vlastnosti, vysokú pevnosť v tlaku a dobrú požiarnu odolnosť, v závislosti od hrúbky a zloženia peny.

Výhody a Nevýhody PUR Panelov

• Výhody: Vysoká R-hodnota (tepelná odolnosť), dobrá odolnosť proti vlhkosti, ľahký a ľahko sa inštaluje.
• Nevýhody: Náchylné na oheň, hoci sú k dispozícii ohňovzdorné triedy. Slabá zvuková izolácia v porovnaní s panelmi z minerálnej vlny.

PUR panely sa používajú v chladiarňach, chladiarenských vozidlách a budovách, ktoré vyžadujú vysoký tepelnoizolačný faktor. Intenzívne využitie majú najmä v potravinárskom sektore. V najväčšej miere sa PUR panely využívajú v odvetví stavebného priemyslu (tvorba deliacich priečok, fasád, stropných systémov) a pri tvorbe prevádzok chladiarní a mraziarní.

Požiarna Odolnosť a Trieda Reakcie na Oheň

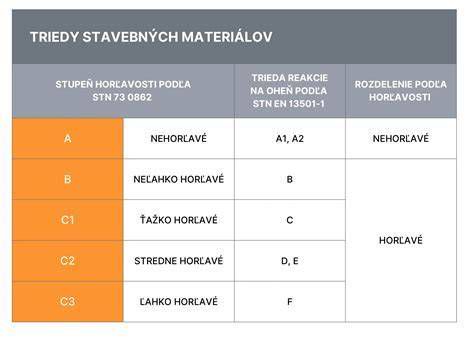

Požiarna odolnosť vyjadruje, ako dlho dokáže stavebný prvok (napr. stena alebo strecha zo sendvičového panelu) odolávať pôsobeniu požiaru. Určuje sa v minútach (napr. REI 60). Podľa slovenských a európskych predpisov (napr. STN EN 13501-2) sú definované presné situácie, kedy musí mať stavba alebo jej časti požiarne odolné konštrukcie. Trieda reakcie na oheň stanovená na základe normy PN-EN 13501-1:2019-02P pomáha určiť, ako sa materiál bude správať pri kontakte s plameňom. Výrobcovia musia svoje panely certifikovať v akreditovaných skúšobniach. Na základe výsledkov sa panelu pridelí požiarna klasifikácia. Požiarna odolnosť nie je len formálna požiadavka, ale kľúčový faktor bezpečnosti.

Je PUR pena horľavá?

Na rozdiel od niektorých názorov nie je PUR pena „ľahkým palivom“ do ohňa. Pri pôsobení vysokých teplôt sa na jej povrchu vytvorí karbonizovaný povlak, ktorý obmedzuje prísun kyslíka do vnútorných izolačných vrstiev. Po odstránení zdroja ohňa pena prestane horieť. PUR pena sa najčastejšie zaraďuje do triedy E, čo znamená, že po odstránení zdroja ohňa neudrží plameň. V pokročilejších systémoch, napr. v kombinácii so sadrokartónovými doskami s príslušnými parametrami, možno získať vyššie triedy, ako je B-s1, d0.

Účinnosť a bezpečnosť izolácie závisí nielen od samotnej peny, ale aj od spôsobu jej aplikácie a podmienok použitia. Keď je PUR pena správne nanesená a jej vrstva je pokrytá napríklad sadrokartónovou doskou vhodnej požiarnej odolnosti, dokáže sa celý systém účinne brániť plameňom.

Klasifikácia polyuretánových ohňovzdorných panelov

Polyuretánové ohňovzdorné panely sa vo všeobecnosti označujú ako polyuretánové sendvičové panely (trieda B1) alebo polyuretánové sendvičové panely z minerálnej vlny s utesnenými okrajmi (bežne známe ako trieda A na trhu). V procese inžinierskeho použitia je polyuretánová ohňovzdorná doska (čistý polyuretánový sendvičový panel) zvyčajne triedy B2, ale jednotliví zákazníci budú používať aj polyuretánovú protipožiarnu dosku triedy B3 (polyuretánový sendvičový panel) kvôli rozpočtu nákladov na projekt.

Rozdelenie požiarnej klasifikácie je vo všeobecnosti určené veľkosťou kyslíkového indexu (národná norma):

Existuje tiež jednoduchá metóda na testovanie požiarneho výkonu. Vezmite malý kúsok jadrového materiálu a zapáľte ho zapaľovačom. Ten, ktorý nezhasína z ohňa a má kvapkajúce horiace látky, je stupeň B3, samozhášavý z ohňa je stupeň B2 a ten, ktorý nie je ľahké zapáliť, je stupeň B3.

Polyizokyanurátové (PIR) Sendvičové Panely

Okrem polyuretánovej výplne sa ako alternatíva využíva aj PIR pena, ktorá však vykazuje o niečo lepšiu protipožiarnu odolnosť. Polyizokyanurátová (PIR) pena je vylepšená verzia PUR peny s lepšou požiarnou odolnosťou a tepelným výkonom. Vonkajší plášť tvorí oceľ, hliník alebo iný kov. Ponúka vysoký tepelnoizolačný výkon a zvýšenú požiarnu odolnosť v porovnaní s tradičnými PUR panelmi. PIR panely sú ideálne pre obytné aj priemyselné budovy, najmä v aplikáciách, ktoré vyžadujú zvýšený tepelný výkon a požiarnu odolnosť.

Výhody a Nevýhody PIR Panelov

• Výhody: Vysoká R-hodnota pre vynikajúcu tepelnú izoláciu, lepšia požiarna odolnosť ako PUR, ľahký a odolný.
• Nevýhody: Drahšie ako EPS a PUR, trochu tuhšie, čo môže sťažiť manipuláciu a inštaláciu.

Sendvičové Panely z Minerálnej Vlny

Z hľadiska zabezpečenia čo najlepšej odolnosti voči požiaru sa odporúča radšej zvoliť výplň tvorenú minerálnou vlnou. Jadro z kamennej vlny (minerálnej vlny) je vyrobené z čadičových hornín alebo iných prírodných minerálov a toto jadro je nehorľavé. Vonkajší plášť tvorí oceľ alebo hliník. Takto skonštruovaný panel má vysoký protipožiarny potenciál, kde sa protipožiarna odolnosť pohybuje od 15 minút (EI15, EW15) až 120 minút (EI120). Panely z minerálnej vlny ponúkajú vynikajúcu požiarnu odolnosť (nehorľavé jadro), vysokú zvukovú izoláciu a dobrý tepelný výkon. Používajú sa v budovách, kde je kritická požiarna odolnosť, ako sú verejné budovy, továrne a výškové budovy.

Výhody a Nevýhody Panelov z Minerálnej Vlny

• Výhody: Vysoká požiarna odolnosť (nehorľavé), dobré zvukovo izolačné vlastnosti, tepelná izolácia (aj keď nie taká vysoká ako PUR alebo PIR).
• Nevýhody: Ťažšie v porovnaní s inými sendvičovými panelmi (napr. EPS, PUR), drahšie ako EPS a PUR panely, môže absorbovať vlhkosť, čo môže ovplyvniť tepelný výkon a štrukturálnu integritu.

Ďalšie Typy Sendvičových Panelov a Ich Požiarna Bezpečnosť

• Sendvičové Panely z Fenolovej Peny

  Jadro tvorí fenolická pena - pokročilý izolačný materiál s vynikajúcou požiarnou odolnosťou. Fenolová pena je známa pre nízku tepelnú vodivosť, nízku tvorbu dymu v prípade požiaru a vysokú požiarnu odolnosť. Je vhodná pre aplikácie vyžadujúce vysokú požiarnu odolnosť, napríklad v dátových centrách, skladovacích priestoroch a kritickej infraštruktúre.

  • Výhody: Vynikajúci požiarny výkon (požiarna trieda 0), nízke emisie dymu pri požiari, vysoká tepelná odolnosť.
  • Nevýhody: Drahšie ako iné typy panelov, krehkejšie ako iné materiály ako EPS alebo minerálna vlna.

• Sendvičové Panely z Expandovaného Polystyrénu (EPS)

  Jadro tvorí pena z expandovaného polystyrénu (EPS). Má dobrú tepelnú izoláciu, ale je menej účinný ako polyuretán z hľadiska R-hodnoty. Aplikácie zahŕňajú obytné budovy, sklady a priemyselné aplikácie. Bežne sa používa na vonkajšie a vnútorné obklady stien, zastrešenie a izoláciu v priemyselných budovách.

  • Výhody: Nákladovo efektívne, dobré tepelnoizolačné vlastnosti, ľahký, jednoduchá manipulácia a inštalácia.
  • Nevýhody: Nižšia požiarna odolnosť v porovnaní s niektorými inými jadrami (náchylné na vznietenie za určitých podmienok) alebo PIR panelmi.

• Sendvičové Panely zo Sklenenej Vlny

  Jadro tvorí sklenená vata (sklolaminát), vyrobená z roztaveného skla, ktoré je spriadané na tenké vlákna. Má vynikajúce tepelné a zvukové izolačné vlastnosti, je nehorľavý a odolný voči hnilobe a plesniam. Používa sa v obytných aj priemyselných budovách, ako aj v systémoch HVAC, potrubí a akustických aplikáciách.

  • Výhody: Dobrá tepelná izolácia, vysoká zvuková izolácia, nehorľavý.
  • Nevýhody: Počas inštalácie môže dráždiť pokožku a dýchacie cesty, ťažšie ako niektoré iné jadrové materiály.

• Hliníkové Voštinové Sendvičové Panely

  Jadro tvorí hliníkový plást - ľahké, ale pevné jadro vyrobené zo série šesťhranných buniek. Sú extrémne ľahké s vysokým pomerom pevnosti k hmotnosti, vynikajúcou tepelnou izoláciou a dobrou absorpciou zvuku. Používajú sa v leteckom, námornom a špičkových stavebných aplikáciách, kde je rozhodujúca nízka pevnosť.

  • Výhody: Ľahký a zároveň pevný, vysoká odolnosť proti nárazu, vynikajúce tepelné a akustické vlastnosti.
  • Nevýhody: Drahšie ako iné sendvičové panely, vyžaduje opatrné zaobádzanie, aby nedošlo k rozdrveniu jadra.

Zloženie a Variabilita Sendvičových Panelov

Základné komponenty PUR panelov tvorí izolácia a dva plechy. V ponuke spoločnosti Energio poskytuje rôzne materiálové prevedenia a profilácie vonkajšieho plechu podľa individuálnych potrieb a predstáv klienta. Materiálovú skladbu vonkajšej časti panelu netvorí len plech, ale môže byť vyhotovená aj z hliníka, nerezovej ocele, prípadne s poplastovaným povrchom a pod. Podobná variabilita je aj v prípade profilácie panela, ktorá zahŕňa ako hladké prevedenie, tak aj profiláciu v podobe mikrovlny alebo vlny. Plechy panelov sa najčastejšie vyrábajú z hliníka, nerezu, klasické farebné alebo môžu mať povrch chránený plastom alebo fóliou.

Panely v kvalitných prevedeniach nachádzajú svoje uplatnenie vo fasádach priemyselných aj obytných budov, striech, stropných systémov alebo pri tvorbe deliacich priečok. Rovnako môžu poskytovať aj potrebné chladiace alebo mraziace priestory pre potravinárske odvetvie a pod. Pre svoje optimálne izolačné vlastnosti sa čoraz častejšie využívajú aj v priemyselnej výrobe, skladovom hospodárstve, distribučných centrách a logistických budovách, ale aj v poľnohospodárstve a iných odvetviach.

V ponuke spoločnosti Energio nájdete aj špeciálne chladiarenské PUR panely, ktoré sú určené predovšetkým pre potravinársky priemysel. Tieto panely sú zhotovené so zreteľom na hlavný účel ich použitia, preto vyhovujú náročným hygienickým požiadavkám a normám pre manipuláciu s potravinami. Spôsob ich vyhotovenia je navrhnutý tak, aby sa zamedzilo vytváraniu usadenín a potrebe aplikácie silikónov na spoje, čo je ich hlavnou prednosťou. Uvedený efekt zabezpečuje prekrývajúci sa spoj v panely.

Pokrok v Požiarnej Odolnosti: Príklad Panelov Ruukki

Spoločnosť Ruukki zvýšila hodnoty požiarnej odolnosti (EI) sendvičových panelov s jadrom z minerálnej vlny a PIR (polyizokyanurátovým) jadrom. Zlepšená klasifikácia je platná pre panely pre vonkajšie i vnútorné steny. Potreba zvýšenej požiarnej odolnosti bola vyvolaná očakávaniami zákazníkov a neustálym vývojom portfólia panelov Ruukki s cieľom poskytnúť optimálne riešenia v súlade s prísnymi predpismi.

Lepšia požiarna klasifikácia panelov Ruukki znamená úsporu nákladov, lepšie využitie podlahovej plochy budovy a rýchlejšiu montáž. Zväčšenie rozponov zase znamená, že podporné prvky sa môžu umiestniť vo väčších vzdialenostiach od seba, čo umožňuje úspornejší konštrukčný návrh. Okrem toho, vďaka skutočnosti, že pre celé steny je potrebný menší počet panelov, je efektívnejšia aj inštalácia. Skúšky požiarnej odolnosti Ruukki panelov s jadrom z minerálnej vlny boli vykonané v požiarnych laboratóriách Eurofins (VTT) vo Fínsku v rokoch 2019 a 2020. Skúšky požiarnej odolnosti Ruukki PIR panelov sa vykonali v laboratóriách Fires na Slovensku v roku 2020.

Časté Chyby pri Výbere Panelov

Pri výbere izolačných materiálov je dôležité vyhnúť sa bežným chybám. Jednou z nich je vybrať lacnejší PUR panel tam, kde je požadovaná nehorľavosť. Panely EPS a PUR sú vo všeobecnosti cenovo výhodné, zatiaľ čo minerálna vlna a fenolická pena ponúkajú lepšiu požiarnu odolnosť. Podľa slovenských a európskych predpisov sú definované presné situácie, kedy musí mať stavba alebo jej časti požiarne odolné konštrukcie. Nezohľadniť požiadavky úradov je tiež častou chybou. Ak plánujete výstavbu haly a potrebujete poradiť, aké panely zvoliť pre konkrétne požiadavky, kontaktujte nás.
