Opláštenie Inštalačných Šácht Systémom Rigips: Komplexný Návod a Postupy

Inštalačné šachty sú kľúčovým prvkom moderných budov, zabezpečujúcim vedenie rôznych sietí a inštalácií. Ich opláštenie systémom Rigips ponúka spoľahlivé a certifikované riešenia, ktoré spĺňajú prísne požiadavky na požiarnu odolnosť a bezpečnosť. Tento návod vás prevedie krok za krokom inštaláciou šachtových stien Rigips, vrátane špecifických riešení pre rôzne prostredia a účely.

Charakteristika a Kľúčové Výhody Šachtových Stien Rigips

Šachtová stena je zvislá nenosná deliaca konštrukcia spĺňajúca obojstranne nároky na požiarnu odolnosť. To znamená, že poskytuje ochranu pred šírením ohňa z oboch strán konštrukcie, čo je kritické pre bezpečnosť budov. Jednou z hlavných výhod tohto systému je flexibilita montáže. Montáž šachtovej steny možno vykonať prístupom iba z jednej strany, čo výrazne zjednodušuje prácu v stiesnených alebo neprístupných priestoroch.

Dôležitou konštrukčnou vlastnosťou, ktorá prispieva k požiarnej odolnosti a štíhlej konštrukcii, je, že v konštrukcii nie je použitá minerálna izolácia.

Príprava a Montáž Podkonštrukcie

Kľúčom k úspešnej a stabilnej inštalácii je precízna príprava a správna montáž podkonštrukcie.

Vymeranie a Pripevnenie Obvodových Profilov

• Najskôr je potrebné vykonať dôkladné vymeranie a kontrolu podkladu. Najprv sa vykoná vytýčenie konštrukcie šachtovej steny. Zároveň sa vykoná vytýčenie konštrukcie a kontrola rovinnosti podkladovej konštrukcie.
• Na podlahe vymeriame polohu priečky. Následne “brnkacou šnúrou” alebo napr. pomocou profilu vyznačíme obrysovú čiaru. Nezabúdame na prípadné dverné otvory. Potom pomocou vodováhy a pravítka vyznačíme obrysové línie priečky na stenách a stropoch.
• Obvodové profily je nutné v tomto prípade na rozdiel od ostatných zvislých konštrukcií opatriť napojovacím tesnením z materiálu reakcie na oheň A1 alebo A2.
• R-UD profily sa pred osadením podlepia penovým napojovacím tesnením. Na podlahu aj na strop pripevníme vodiace UW profily. UW profily pripevníme plastovými natĺkacími hmoždinkami (v prípade betónovej podlahy), príp. inými vhodnými pripevňovacími prostriedkami podľa druhu podkladu. Vzájomný rozostup pripevnenia je max. 800 mm. Vzdialenosť prvého pripojenia od rohu miestnosti je max. 200 mm.
• K osteniam šachty, rovnako ako k podlahe a stropu sa obvodové profily ukotvia pomocou oceľových hmoždiniek Ø 6 mm.

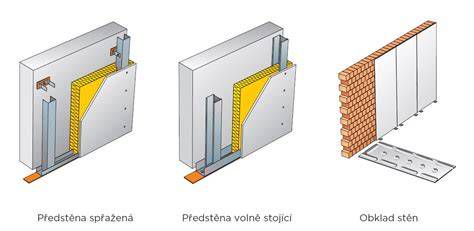

Osadenie Zvislých Stojín

• Následne sa osadzujú zvislé stojiny, ktoré tvoria nosnú časť konštrukcie.
• CW profily (stojky) nasunieme do vodiacich UW profilov. Spodný koniec CW profilu oprieme o spodný UW profil.
• Rozostupy CW profilov volíme podľa šírky dosiek opláštenia 600 mm.
• CW profil musí byť o cca 10 - 15 mm kratší, ako je vzdialenosť medzi spodným a horným UW profilom.
• CW profily osádzame otvorenou časťou v smere montáže, aby sme začínali s pripevnením dosiek na stabilnejšej strane profilov.
• Medzi vodorovné R-UW a zvislé obvodové R-CW profily sa osadzujú zvislé stojiny tvorené buď jednotlivými, alebo zdvojenými profilmi R-CW.
• V prípade zdvojených profilov je dôležité ich správne orientovať a spojiť. Zdvojené profily sú orientované stojinami (chrbtami) k sebe a zoskrutkované pomocou skrutiek do plechu LB 3,5 x 9,5 vo vzájomnej rozteči max.
• Tieto zvislé profily sú voľne vložené do horizontálnych vodiacich profilov. Tieto R-CW profily sú voľne nasunuté do podlahového a stropného R-UW profilu.

Opláštenie Šachtových Stien Glasroc F Ridurit pre Požiarnu Odolnosť

Pre dosiahnutie požadovanej požiarnej odolnosti sa používajú špeciálne dosky a presne definovaný postup opláštenia.

• Opláštenie je vykonané dvoma vrstvami dosiek Glasroc F Ridurit hrúbky 20 mm, dosky sú orientované naležato.
• Prvá vrstva sa pripevňuje k podkonštrukcii špecifickými skrutkami. Prvá vrstva opláštenia je naskrutkovaná skrutkami TN 212 v rozteči 200 mm do podkonštrukcie.
• Druhá vrstva opláštenia sa pripevňuje k prvej vrstve opláštenia skrutkami Ridurit v štvorcovej sieti 250 mm, alebo do kovovej podkonštrukcie skrutkami TN 212.
• Pre stabilitu a pevnosť opláštenia je kľúčové správne preväzovanie škár medzi doskami. Pri opláštení zachovávame zásadu preväzovania škár aspoň o jednu vzdialenosť medzi profilmi (škáry nesmú tvoriť kríž).

Alternatívne Konštrukčné Riešenia Šachtových Stien

Systém Rigips umožňuje flexibilné prispôsobenie konštrukcie šachtových stien podľa konkrétnych požiadaviek projektu.

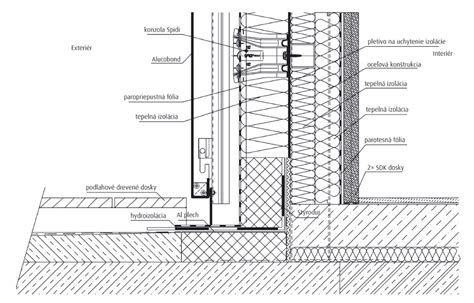

Predsadená Stena na Strmeňoch

• Alternatívne možno túto konštrukciu aplikovať ako predsadenú stenu na strmeňoch.
• V tomto prípade sú rozostupy profilov odlišné. Rozteč zvislých R-CD profilov je potom 1 000 mm. Rozteč stavacích strmeňov je rovnako max. Maximálny vertikálny rozostup strmeňov je 1 250 mm.
• Dĺžka R-CD profilu sa volí tak, aby pri vložení R-CD profilu do spodného R-UD profilu bola medzi horným koncom R-CD profilu a stropom medzera približne 50 mm.
• Maximálna šírka šachtovej steny je v tomto prípade 2 metre (dĺžka dosky).
• V určitých prípadoch je možné použiť aj iné typy obvodových profilov. Ako obvodové profily sú použité uholníky z oceľového pozinkovaného plechu 40/20/1 mm (nie je v sortimente Rigips) kotvené k zvislým nosným stenám oceľovými hmoždinkami po 500 mm.

Nastavovanie Profilov

• Pre vyššie konštrukcie alebo tam, kde je to potrebné, je možné profily nadstavovať. CD profily nadstavujeme pomocou spojovacích kusov na CD profily.
• U predstien vyšších, než je štandardná dĺžka profilov R-CD, je možné R-CD profily nastavovať vzájomne na dĺžku. Napojenie sa vykonáva pomocou spojky R-CD profilu.
• Je dôležité dbať na správne usporiadanie spojov. Napojenie susediacich stojín nesmie byť v rovnakej výške, je nutné ich vzájomne výškovo vystriedať minimálne o 1,25 m.

Šachtové Steny do Vlhkých a Mokrých Priestorov (Glasroc H)

Pre špecifické prostredia s vysokou alebo dlhodobou vlhkosťou sú určené šachtové steny z materiálu Glasroc H. Steny šácht Glasroc H sú určené do dlhodobo vlhkých a mokrých priestorov, ako sú bazény, verejné sprchy, prevádzky umývané tlakovou vodou atď.

V takýchto podmienkach je nevyhnutná aj zvýšená ochrana kovových komponentov. Kovové konštrukčné prvky môžu byť opatrené dodatočnou antikoróznou ochranou zodpovedajúcou triede C3 a C5 podľa ČSN EN 12944.

Bezpečnostné Šachtové Steny Rigips

Okrem požiarnej odolnosti poskytuje Rigips aj riešenia pre zvýšenú bezpečnosť proti narušeniu. Bezpečnostné predsadené steny Rigips vychádzajú konštrukčne i technologicky zo štandardných konštrukcií suchej vnútornej výstavby a ich základom je konštrukčná sadrokartónová doska RigiStabil (DFRIEH2), resp. Habito H (DFRIH1).

Tieto konštrukcie prešli prísnym testovaním a sú certifikované. Konštrukcie sú certifikované na bezpečnosť proti pretlačeniu a násilnému vniknutiu a sú v zhode s požiadavkami kladenými na bezpečnostnú triedu RC2 a RC3 podľa ČSN EN 1627.

Šachtové Steny pre Výťahy Podľa STN EN 81-20:2015

Neustále napredujúci vývoj v oblasti konštrukcií, bezpečnostných komponentov a systémov vedie k čoraz vyšším nárokom na bezpečnosť a komfort prevádzky výťahov. Aj z toho dôvodu sa 31. augusta 2017 skončila platnosť normy STN EN 81-1+A3 a od 1. septembra 2017 platí nová norma STN EN 81-20:2015.

Táto nová norma definuje dodatočné technické požiadavky na konštrukciu a montáž výťahov. Teda pri uvádzaní nových výťahov do prevádzky je nutné rešpektovať požiadavky tejto novej normy. Okrem zmien bezpečnosti samotných zariadení výťahov (pevnejšia kabína aj dvere, vyššia intenzita osvetlenia v kabíne, núdzové osvetlenie, atď.) sa zmeny dotýkajú aj požiadaviek na steny výťahových šácht, ktoré výrazne sprísňujú požiadavky na ich pevnosť.

Pre steny výťahových šácht má značka Rigips odskúšané viaceré varianty podkonštrukcií aj opláštení. Pre rôzne typy podkonštrukcií a opláštení vykonal Rigips 8 rôznych skúšok, z ktorých bolo vystavených 8 inšpekčných certifikátov o výsledku posúdenia zhody výrobku v rozsahu požiadaviek špecifikovaných v čl. 5.2 1.8.2 STN EN 81-20:2015 a vyhodnotených podľa kritérií čl. 2.4 STN EN ISO/IEC 17000.

Pre najbežnejšie konštrukcie výťahov do rozmeru konštrukcie výťahovej šachty 1800 mm sa podarilo Rigipsu navrhnúť a skúšobne overiť podľa novej normy STN EN 81-20 použitie podkonštrukcie z R-CD profilov opláštenými doskami Habito alebo Rigistabil. Podarilo sa tak naplniť potrebu stavebnej praxe minimalizovať celkovú hrúbku konštrukcie šachty pri zachovaní požiadaviek novej normy.

Konkrétne je pri tomto riešení celková hrúbka konštrukcie aj s opláštením iba 40 mm. Taktiež je obrovskou výhodou, že sa v ňom používajú iba štandardné R-CD profily v kombinácii s taktiež všade dostupnými bežnými R-UD profilmi. Maximálna osová vzdialenosť R-CD profilov je 313 mm. Vďaka vlastnostiam dosiek Habito a Rigistabil sa podarilo aj napriek takejto subtílnej podkonštrukcii dosiahnuť výsledky vyhovujúce prísnym požiadavkám novej európskej normy. Viac o kombináciách podkonštrukcií, oplášteniach, podmienkach spracovania a technických informáciách si môžete prečítať aj na stránke www.rigips.sk.

Prehľad Riešení Šachtových Stien Rigips

Tip pre Efektívnu Montáž Dlhých Stien

Pre zvýšenie efektivity práce, najmä pri montáži dlhších šachtových stien, sa odporúča postupovať zónovo. Pri montáži dlhších predsadených stien je výhodné montovať predsadenú stenu „zónovo“ po cca 5 sadrokartónových doskách - ďalšiu zónu vymedzovať, stavať konštrukciu aj oplášťovať až po opláštení predchádzajúcej zóny.

Spracované z podkladov firmy Saint-Gobain Construction Products, s. r. o.
