Komplexná Rekonštrukcia Rodinného Domu Typu Štvorec: Inšpirácie a Praktické Riešenia

Na Slovensku máme vyše 1 milión rodinných domov, z ktorých je takmer 70 percent starších ako štyridsať rokov. Potenciál pre obnovu bývania s cieľom znížiť spotrebu energií a škodlivých emisií CO2 a tuhých prachových častíc spôsobujúcich ochorenia pľúc a celého dýchacieho ústrojenstva je vysoký.

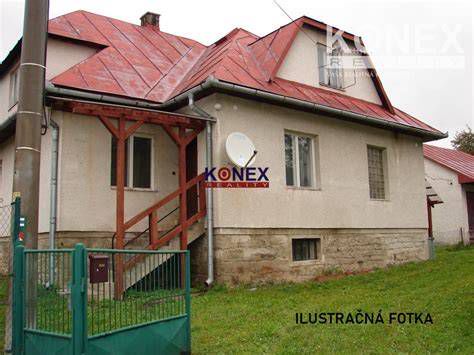

Medzi najčastejšie typy domov na Slovensku patrí aj takzvaný „štvorec“. Určite ich poznáte. Domy so stanovou strechou a štvorcovým pôdorysom s rozmermi cca 10 x 10 m na 1,5 m zvýšenom sokli. V päťdesiatych až sedemdesiatych rokoch dvadsiateho storočia zaplavili slovenské dediny a mestá. Stavali sa jeden vedľa druhého a zväčša tak stoja dodnes. Možno si majitelia k niektorým pristavali zádverie, alebo aj väčšiu časť vo dvore, typická tvár týchto domov však zostala.

História a Výzvy Domov Typu „Štvorec“

Realizácia štvorcových domov bola sprievodným javom industrializácie a kolektivizácie poľnohospodárstva miest a vidieckeho prostredia. Spoločensko-ekonomické prostredie vytváralo podhubie na rozšírenie tohto archetypu domu. Pôvodne vznikol tento typ domu v čase prvej Československej republiky ako dom pre obyvateľstvo z malých miest s dobrou ekonomickou situáciou. V povojnovom období sa vytvorili spoločenské podmienky, vďaka ktorým malo čoraz viac obyvateľov ekonomické dispozície postačujúce na realizovanie sna o „dobrom žití“.

Medzi pôvodným malomeštianskym domom a novovzniknutým domom ľudového typu bol rozdiel predovšetkým v kvalite projektovej prípravy, stavebnej realizácie, použitých stavebných materiálov a v technológii stavania. Tým, že sa pripustila, či dokonca preferovala svojpomocná výstavba, klesla úroveň všetkých prác na kvalita amatérskeho diletantstva a nevkusu. Používali sa lacné „priemyslovácke“ projekty, ktoré sa predávali v nekonečných opakovaniach za 100 Kčs ako prijateľná dokumentácia pre benevolentné stavebné úrady.

Dnes, po rokoch, je vplyv nekvality týchto domov ešte výraznejší ako v čase precitnutia z nich. Svojou početnosťou dodnes vytvárajú charakteristický nový obraz vidieckeho prostredia na Slovensku. Už dávnejšie nepredstavujú obraz „dobrého žitia“, ale sprofanovaného rodinného domu. V súčasnosti je na Slovensku asi 900-tisíc rodinných domov, z toho približne tretina sú štvorcové.

Najaktuálnejším aspektom je bilancia energetickej náročnosti týchto domov a zanedbateľné nie je ani kultúrno-estetické a architektonické hľadisko. Pri postupnom narastaní cien energií, klesajúcej kúpyschopnosti a úspor obyvateľstva sú štvorcové domy z hľadiska ich úžitkovej hodnoty bremenom. Potenciál ich ekonomickej hodnoty je nulový až mínusový, jedinú hodnotu majú pozemky, na ktorých stoja. Tento problém trápi mnohých majiteľov.

Architektonická Súťaž pre Obnovu Typových Rodinných Domov

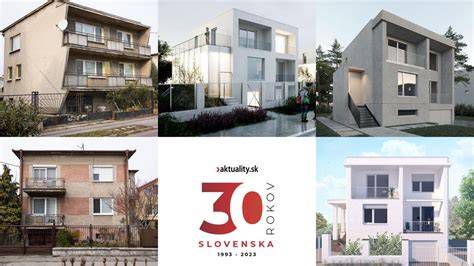

Keďže drvivá väčšina starších domov je typizovaná, Slovenská agentúra životného prostredia v spolupráci s Inštitútom Slovenskej komory architektov zorganizovala súťaž architektonických návrhov ako inšpiráciu pre majiteľov domov, akým spôsobom by mohli prerobiť svoj dom a výrazne ho zmodernizovať. Úlohou účastníkov súťaže, profesionálov v oblasti navrhovania stavieb, bolo vyjadriť názor na optimálnu formu adaptácie, dostavby či transformácie najčastejších typových domov z obdobia druhej polovice 20. storočia, pri zohľadnení kritérií energetickej efektívnosti a spoločenskej udržateľnosti vyplývajúcich z Plánu obnovy a odolnosti SR - komponentu 2.

Do súťaže na typ „štvorec“ bolo prihlásených 7 návrhov. Porota v zložení Nora Vranová (predsedníčka poroty), Pavel Paňák, Kornel Kobák, Ľubica Šimkovicová a Matej Kerestúr (za vyhlasovateľa) rozhodli na spoločnom hodnotiacom zasadnutí. „Súťaž vhodne ukázala, ako sa dá pracovať s kvalitnou archetypálnou architektúrou rodinných domov z druhej polovice 20. storočia a to v súvislosti so zmenami spôsobu ich užívania a tiež v spojitosti s výzvami, ktoré priniesla klimatická zmena,“ uviedla porota. Kladne hodnotené boli najmä tri rôzne architektonické prístupy v podobe ohľaduplnej úspornosti zásahu, (dô)vtipnej inovatívnosti návrhu a v celkovej obnove bez kompromisov.

Víťazné Návrhy pre Typ „Štvorec“

Nižšie uvedené návrhy najlepšie kombinujú úspornosť a funkčnosť pre bývanie zodpovedajúce nárokom 21. storočia.

1. cena: DOXA s.r.o.

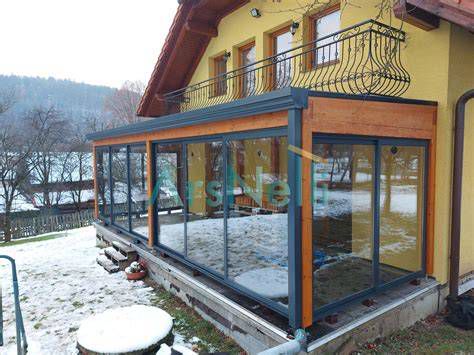

Víťazný návrh pochádza od ateliéru DOXA. Architekti navrhujú prerobiť dom tým, že pridali priestor nevykurovanej zimnej záhrady, ktorý zlepší komfort bývania v dome aj bez navýšenia spotreby energií. Vykurovanie v kombinácii so zateplením fasády aj strechy a výmenou okien a dverí rieši tepelné čerpadlo s tým, že ako pomocný zdroj je v strede domu umiestnená pec, ktorá dokáže vykúriť v prípade potreby všetky izby.

Porota ocenila, že návrh „Vedome pracuje s dispozíciou kríža, ktorá je základnou a najsilnejšou črtou typového domu „štvorec“. Detail rímsy je riešený citlivejšie ako u iných návrhov. Ponúka zaujímavú cenu realizácie prestavby. Otázna je tepelno-energetická stránka návrhu.“ Zásahy do dispozície reagujú na súčasné požiadavky na otvorený koncept obytného priestoru.

2. cena: Ing. arch. Michal Pršo

Návrh pôsobí súčasne a jednoducho, zbytočne nenavyšuje objemy pôvodného domu a aj na pomerne malom pôdoryse rieši funkčnú a úspornú dispozíciu, vhodnú aj pre štvorčlennú rodinu. Strešné okno presvetľuje centrálny obytný priestor, čím využíva prirodzené osvetlenie. Návrh ponúka zároveň dobrý vzťah so záhradou pridaním novej konštrukcie so zelenou strechou. Svetlo-tepelnú ochranu rieši pomocou markízoroliet (vyklápacie rolety), čo je vnímané ako pozitívne, nakoľko sa jedná o úsporný zásah do konštrukcie domu. Návrh sa tiež zaoberá recykláciou materiálov.

3. cena: Ing. arch. Andrej Kocian

Tento návrh pôsobí pohodovo a jedná sa o riešenie, ktoré môže byť realizované na etapy, svojpomocne, za plnej prevádzky domu. Nevyužívaním podkrovia nevzniká problém s prehrievaním, čo býva u týchto typov domov častým problémom. Jedná sa o jeden z mála hodnotených návrhov, ktorý tematizuje otázku chladenia domu v horúcich mesiacoch. Navrhovaná prístavba domu - terasa - je výrazovo čitateľná ako nová konštrukcia, čo odkazuje na historický fenomén pristavovania rôznych adícií k domom typu „štvorec“.

4. miesto: ER Atelier s.r.o.

Návrh od ER Atelier ponúka prepracovaný projekt a premyslený energetický koncept, pričom sa technicky venuje všetkým požadovaným témam. Prepracovanie návrhu však podľa poroty išlo na úkor celkovej kvality domu a prínos udržateľnosti v návrhu nie je výrazný. Prvok zasypávania základov je síce zaujímavý, ale celkové proporcie domu sa týmto nevhodne deformujú a dispozícia sa priviera voči záhrade.

Praktické Kroky k Rekonštrukcii a Štátna Podpora

Vlastníci rodinných domov budú môcť v tomto roku po prvýkrát žiadať o príspevok na komplexnú rekonštrukciu svojich nehnuteľností. Maximálna výška príspevku na rekonštrukciu jedného domu sa môže vyšplhať na 19 000 eur, zhotovitelia však musia splniť viacero podmienok. Ak chcete získať dotáciu z Plánu obnovy, kľúčovým kritériom, ktoré musíte splniť pri obnove domu, je energetická úspora na úrovni aspoň 30 %.

Mnoho ľudí si myslí, že im postačí vymeniť okná alebo zatepliť len jednu stranu domu, čo je chyba. Niekedy ani zateplenie strechy nemusí stačiť na túto úsporu. Naopak, zateplenie fasády v drvivej väčšine prípadov prináša úspory jasne nad 30 %, ak sa použije dostatočne hrubý izolačný materiál. Najmenej náročnou prestavbou je zateplenie obvodových stien. Výmena okien za energeticky úspornejšie zvýši náklad. Návratnosť vložených prostriedkov je už pri súčasných cenových reláciách energií významnejšia ako pred pár rokmi. Výhodou riešenia je, že dom sa môže priebežne obývať.

Program KORD pre Plánovanie Rekonštrukcie

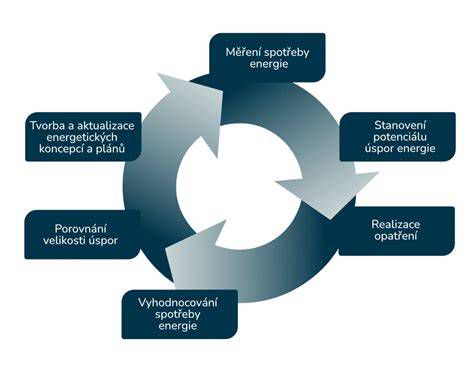

Výraznou pomocou pri plánovaní rekonštrukcie je program KORD. Umožňuje veľmi presne dopredu odhadnúť, akú úsporu prinesie konkrétne zateplenie (fasády, strechy, podlahy na prízemí, stropu pivnice), výmena okien a dverí alebo nový kotol na obnoviteľné zdroje.

1. Krok 1: Aký máte typ domu? Na úvod si vyberiete typ domu, ktorý sa najviac približuje tomu vášmu, zadáte podlahovú plochu (v okienku „Plocha podlažia“; pri poschodovom dome sa údaj znásobí na celkovú plochu a ak celkové číslo nesedí, treba upraviť pôvodný údaj pre podlažie). Medzi typmi domov sa hýbete šípkami doľava/doprava a hore/dole pri obrázku domu.
2. Krok 2: Identifikujte materiál častí domu a „testujte“ rôzne druhy zateplenia. Od druhého kroku prechádzate cez jednotlivé časti domu, ktoré chcete prerobiť. V okne vľavo treba šípkami vždy nájsť materiál, z ktorého sú steny, strecha, podlaha atď. urobené, a v okne vpravo potom zadávate, čím danú časť domu chcete zatepliť (materiál) a v akej hrúbke. Výber je možný šípkami alebo pomocou tzv. roletového menu.

Akonáhle upravíte prvú časť domu, program začne ukazovať, akú úsporu dosiahnete daným zateplením (resp. výmenou okien/kotla). Začína sa zateplením obvodového plášťa, čo je najdôležitejšie a z hľadiska peňazí najefektívnejšie opatrenie (prináša najvyššiu úsporu pri najnižšej investícii).

Príklad úspešnej rekonštrukcie: Rodinný dom v Starej Turá

Realizácia z dielne ateliéru KCA studio mení vidiecky dom zo sedemdesiatych rokov na komfortné víkendové bývanie. Autori pritom zachovávajú pôvodnú mierku, atmosféru a charakter domu. Zámer víkendového a prázdninového domu vznikol z túžby umožniť rodine, a najmä deťom, aspoň sčasti zažiť atmosféru života na dedine, ktorú si pamätáme z prázdnin u starých rodičov. Dom sa nachádza v meste Stará Turá, na ulici, kde je tento typ domu pomerne hojne zastúpený. Je jednopodlažný, murovaný s podpivničením a dreveným krovom.

Východiskový stav a požiadavky

Dom bol pri kúpe v takmer pôvodnom stave, keďže bol postavený začiatkom sedemdesiatych rokov, no jeho nosné konštrukcie boli v dobrej kondícii. Má betónové základy a steny pivnice, stropy zo ŽB dutinových panelov a zdravý krov. Požiadavkou investorov bolo navrhnúť bývanie pre manželský pár, vytvoriť obytné podkrovie a navrhnúť hosťovský domček so samostatným vstupom, ako aj umiestniť bazén alebo vírivku.

Koncepcia a Exteriérové Zmeny

Postupne vznikli dva hlavné hmotové koncepty. Prvým bolo zrekonštruovanie domu so zachovaním tvaru a hmoty domu, hlavne strechy. Druhým bolo zmena strechy, využitie podkrovia a možnosť osadenia fotovoltaiky. Zvonku dom prirodzene zapadal do okolitej zástavby podobných domov a chceli sme, aby to tak zostalo. Na typickú ihlanovú strechu sme použili pálenú škridlu Steinbrück v prírodnom vyhotovení. Fasáda domu je navrhnutá v „špinavo-bielej“ hrubozrnnej omietke, soklová časť domu a fasáda hosťovského domu sú navrhnuté v svetlo šedej hrubozrnnej omietke.

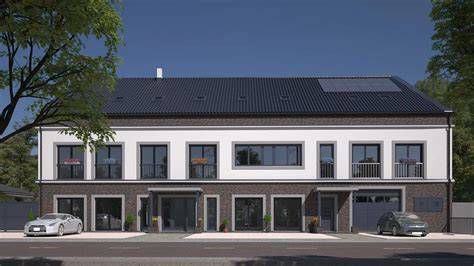

Vstup na pozemok je priamo z ulice. Za vstupnou bránkou sme upravili chodník vedúci k hlavnému vstupu do domu a do záhrady. Vedľa chodníka sme navrhli dve parkovacie miesta. Prvé parkovacie miesto je prestrešené prístreškom.

Interiérové Dispozičné Zmeny

Vo vnútorných priestoroch však muselo prísť aj k radikálnejším zmenám, keďže dnešné užívanie domu sa od toho pôvodného výrazne líši. Okrem niekoľkých menších zásahov do nosných stien to znamenalo najmä vybúranie priečok a ich doplnenie na nových pozíciách. Najväčším nedostatkom pôvodného pôdorysu 1. NP bola z nášho pohľadu absencia priehľadov zo spoločenských priestorov do záhrady. Najväčším zásahom, ktorý sme na dome urobili, bolo odstránenie dostavaných objemov schodiska a špajze a doplnenie nového okna z kuchyne smerom do záhrady.

Základné rozmiestnenie izieb zostalo nezmenené, no presunutím schodiska a špajze, ako aj vybúraním priečky, sa kuchyňa prepojila s bývalou, priestorovo štedrou chodbou. Vznikol tak ústredný spoločenský priestor domu, čomu výrazne prospelo aj spomenuté optické prepojenie so záhradou. Pomocou pôvodného dverného otvoru a nového symetrického otvoru sme k nemu pripojili aj obývačku. Za cenu mierneho zmenšenia pôvodnej detskej, respektíve hosťovskej izby, sa podarilo do dispozície včleniť dve kúpeľne, hosťovskú a rodinnú. Najvýraznejším prvkom interiéru je jedálenský stôl, ktorý sme integrovali s kuchynským ostrovom a vytvorili tak variabilnú pracovnú plochu v strede priestoru. Na podlahe bola pôvodne použitá keramická dlažba z malých štvorcových formátov v tehlovej a pieskovej farbe. Aj my sme sa rozhodli použiť dlažbu menších formátov, no na červenožltú kombináciu nám už nezostala odvaha. V dome zostali typické stoličky a kreslá, ktoré sme nechali prečalúniť alebo zrenovovať.

Riešenie Okien a Tienenia

Ústrednou témou pre nás boli samotné okenné otvory aj ich výplne. Hľadali sme preto správny pomer výšky a šírky pri čo najväčšom zisku svetla. Našli sme ho pri parapete vysokom 450 mm nad podlahou interiéru. Otvory tak získali vyváženú proporciu, no miera zmeny výrazu domu zostala pre nás prijateľná. Navyše je táto výška vhodná aj na sedenie, čo sme neskôr v interiéri využili. Zvonku sme si pomohli zateplením, vďaka ktorému sa optické rozhranie sokla a fasády dalo posunúť nižšie. Pri výplniach okien do ulice sme chceli zachovať horizontálne rozdelenie na tri segmenty, tak ako to bolo aj na pôvodných drevených kastlíkových oknách. Zvolili sme drevené okná s mierne upravenou profiláciou a s izolačným trojsklom. Ako tienenie sme použili medzisklenné žalúzie v izolačnom trojskle.

Suterén a Podkrovie

V suteréne nikdy nebola realizovaná hydroizolácia podlahy a fungoval na princípe celoročného prevetrávania. Jeho svetlá výška je veľmi malá a pod prekladmi nie je podchodný. Aj preto sme sa rozhodli suterén neintegrovať do tepelnoizolačnej schránky a ponechať ho, s drobnými úpravami, v pôvodnom režime. Namiesto nákladného obkopávania domu, injektovania stien pri podlahe a realizácie vodorovnej hydroizolácie sme vložili viac tepelnej izolácie do podlahy 1. NP, čo svetlá výška poschodia umožňovala. Sokel domu v úrovni suterénu sme z exteriéru riešili ako odvetraný.

Povala je do budúcna pripravená na zobytnenie, respektíve na vstavbu detskej izby. Strmšie schodisko je naplánované v priestore špajze, respektíve kumbálu, v ktorého osi bol odstránený jeden celý stropný panel. V tomto mieste je otvor v strope uzavretý menšou drevenou konštrukciou so spúšťacím povalovým schodiskom. V aktuálnej fáze bolo zateplenie uložené na strop 1. NP.

Vykurovanie a Chladenie

V dome je inštalovaný jednoduchý a ekonomický fotovoltický systém bez batérie a meniča. Panely sú umiestnené na streche záhradného pavilónu a riadiaca jednotka z nich rozdeľuje energiu do dvoch spotrebičov, ohrievača teplej vody a klimatizácie. Oba spotrebiče v prípade nedostatku energie z panelov vedia využiť aj elektrinu zo siete. Na temperovanie a vykurovanie sa primárne používa práve klimatizácia napojená na fotovoltický systém. Dokáže rýchlo zohriať vzduch v prípade náhleho rozhodnutia dom navštíviť. Okrem klimatizácie je však v dome inštalované aj elektrické podlahové vykurovanie. Slúži na zabezpečenie rovnomernej tepelnej pohody v odľahlejších častiach interiéru a tiež v období naozaj chladného počasia. V neposlednom rade sa do vykurovania zapája aj srdce domu, sporák na drevo. Navyše sa teplo odovzdávané do priestoru dá zároveň využiť na varenie či pečenie, takže nie je potrebné zapínať ďalšie elektrické spotrebiče. Keďže boli v dome dva komíny, malé krbové kachle sú inštalované aj v spálni rodičov.

Hosťovský dom a Prepojenie so Záhradou

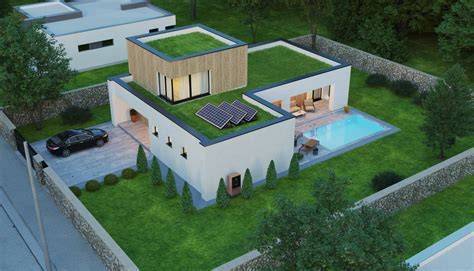

Za domom sa nachádza murovaná hospodárska budova, ktorú sme transformovali na hosťovský dom so sedlovou zelenou strechou. Hlavný vstup je situovaný priamo z drevenej terasy. Zo zádveria sa potom dostávame do kúpeľňe s WC, spálne a obývacej izby s kuchynským kútom. Dominantným prvkom hosťovského domu je veľké štítové okno orientované z obývacej izby do záhrady - do priestoru, kde sa nachádza bazén s protiprúdom. Ten je oproti ploche terénu osadený na vyvýšenom plató.
