Rozdeľovač (niekedy sa používa aj pomenovanie rozvádzač) patrí ku základným komponentom potrebným pre podlahové vykurovanie. Jeho úlohou je rozvádzať teplú vodu/médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu/médium naspäť do spätného potrubia.
Materiál a kvalita rozdeľovačov
Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze práve preto, lebo mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Samozrejme, aby mala mosadz tie správne vlastnosti je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktorý veľa napovie o jej výslednej kvalite.
Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %.
Výrobca Giacomini sa radí ku najväčším spracovateľom mosadze v Európe. Denne sa množstvo spracovanej mosadze pohybuje na úrovni 70 ton.
Kľúčové komponenty rozdeľovača
Rozdeľovač je komplexné zariadenie, ktoré sa skladá z viacerých dôležitých komponentov zabezpečujúcich jeho správnu funkciu a reguláciu:
- Komponenty pre statickú reguláciu: Regulačné šróbenia na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
- Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (tyč spiatočky). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
- Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.
Typy regulácie prietoku
V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne.
Existujú rôzne možnosti regulácie prietoku:
- Tyče s reguláciou prietoku bez prietokomerov: Regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame / zatvárame regulačný ventil. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči.
Typy rozdeľovačov
Na trhu sú dostupné rôzne konštrukcie rozdeľovačov, ktoré spĺňajú špecifické požiadavky inštalácie.
Tyčový rozdeľovač
Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.
Nerezový rozdeľovač H.P.W.
Okrem mosadzných variantov sú k dispozícii aj nerezové rozdeľovače, ako napríklad Nerezový rozdeľovač H.P.W. Je dôležité mať na pamäti, že predajca nenesie zodpovednosť za funkčné závady spôsobené nečistotami v systéme.
Doplnky a príslušenstvo

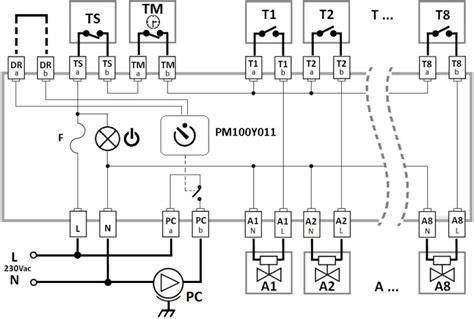

Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky, skrinky na umiestnenie rozdeľovača a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom. Istotou je vsadiť na jedného výrobcu. Termoelektrické hlavice sú nevyhnutným doplnkom pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov).
Rozvodné skrine
S našimi rozvodnými skriňami budete mať výbavu na každú príležitosť, je jedno či na nadomietkovú alebo podomietkovú montáž, príp. montáž na sadrokartón. Rozvodné skrine sú k dispozícii pre nadomietkovú a podomietkovú montáž aj suchú pokládku.
Výber správneho rozdeľovača
Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu z ktorého je vyrobený. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči.
Našťastie máme v dnešnej dobe mnoho už skompletovaných rozdeľovačov, ktoré treba len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.
Rozvodná technika a špecifické riešenia
Na rozvádzanie tepla sú k dispozícii rôzne rozdeľovače vykurovacích okruhov.
REHAU rozdeľovače
Spoločnosť REHAU ponúka širokú škálu riešení rozvodnej techniky pre najrôznejšie typy použitia:
- RAUTHERM SPEED HKV-D P: Pre jednoduchú montáž vďaka jednotlivej rozvodnej tyči. Pri tomto polymérnom rozdeľovači vykurovacích okruhov spoločnosti REHAU sú prívodný a vratný tok termicky oddelené v jednotlivej rozvodnej tyči. Vďaka tomu sú veľmi ľahké a kompaktné. Jediným kliknutím sa zafixuje v rozvodnej skrini.
- Rozdeľovač vykurovacieho okruhu HKV-D: Rozdeľovače vykurovacieho okruhu HKV‑D je možné spojiť s potrubiami podlahového vykurovania rýchlo, bezpečne a jednoducho pomocou skrutkového spoja s upínacím krúžkom.
- RAUTHERM Units: Predupravené jednotky rozdeľovača s rozvodnou skriňou, rozdeľovačom vykurovacích okruhov a nadstavbovým dielom. Vďaka jednotkám RAUTHERM Units pôjde váš každodenný život na stavbe rýchlejšie a efektívnejšie. Jednotky rozdeľovača sú už predupravené a skladajú sa z rozvodnej skrine, rozdeľovača vykurovacích okruhov a požadovaného nadstavbového dielu.
- Priemyselný rozdeľovač RAUTHERM IM-D S 32: Väčší prierez na optimálny prietok. Základná rúrka priemyselného rozdeľovača RAUTHERM IM-D S 32 je hydraulicky ekvivalentná 2-palc. rúrke, čo pokrýva súčasný trend vyšších prietokov. Jej kompaktná konštrukcia a nízka hmotnosť uľahčujú montáž priemyselných rozdeľovačov.
- Priemyselný rozdeľovač IM: Osvedčené mosadzné priemyselné rozdeľovače RAUTHERM IM sú dostupné vrátane príslušenstva a priemyselných rozvodných skríň.
Tabuľka: Prehľad vybraných REHAU rozdeľovačov
| Model rozdeľovača | Materiál/Konštrukcia | Kľúčové vlastnosti | Použitie |
|---|---|---|---|
| RAUTHERM SPEED HKV-D P | Polymér, jednotlivá tyč | Ľahký, kompaktný, jednoduchá montáž, termicky oddelený prívod a vratný tok | Štandardné podlahové vykurovanie |
| RAUTHERM HKV-D | Nespecifikovaný | Rýchle a bezpečné spojenie s potrubiami cez skrutkový spoj s upínacím krúžkom | Podlahové vykurovanie |
| RAUTHERM Units | Predupravená jednotka (rozvodná skriňa, rozdeľovač, nadstavba) | Zjednodušený proces kalkulácie a objednávky, efektívnejšia montáž | Komplexné inštalácie, úspora času na stavbe |
| RAUTHERM IM-D S 32 | Mosadz, základná rúrka 2-palc. | Väčší prierez pre optimálny prietok, kompaktná konštrukcia, nízka hmotnosť | Priemyselné aplikácie, vyššie prietoky |
| RAUTHERM IM | Mosadz, 1¼-palc. | Osvedčená konštrukcia, dostupné s príslušenstvom a skriňami | Priemyselné aplikácie |
Kontext podlahového vykurovania
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.
Dôležitosť správnej inštalácie a komponentov
Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Aká zmiešavacia zostava pre podlahové vykurovanie je tá správna?
Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.
