PVC potrubia dnes úspešne nahradili staršie kovové výrobky a stali sa základným materiálom potrubných inštalačných systémov. Ich všestrannosť, odolnosť a dlhá životnosť sú kľúčovými faktormi, prečo sa používajú v širokej škále aplikácií od rozvodov vody až po kanalizáciu.
Charakteristika a Typy PVC Potrubí
Plastové kanalizačné rúry sú vyrobené z obyčajného a neplastifikovaného PVC, pričom ich deklarovaná životnosť je 50 rokov pri prevádzkovej teplote do 20°C. Rúry sú vyrábané v stavebných dĺžkach 6 m, sú hrdlované a hrdlá sú tesnené gumovým krúžkom.
Kanalizačné potrubia sú rozdelené podľa miesta inštalácie a zaťaženia:
- Vnútorná kanalizácia: Používajú sa potrubia sivej farby. Štandardné veľkosti priemerov sú 32, 40, 50, 75, 110 a 160 mm s hrúbkou steny od 1 do 3,2 mm.
- Externá kanalizácia: Rúry pre externý odtok sa líšia oranžovou farbou. Vyrábajú sa priemery 110, 125, 160, 200, 250, 300, 400 a 500 mm, pričom hrúbka steny začína od 3 mm.
Technické Parametre a Odolnosť
Vlastnosti s vysokou pevnosťou umožňujú použitie neplastifikovaného PVC na usporiadanie potrubia s tlakom. Vyrábajú sa s prevádzkovo-bezpečnostným koeficientom C=2,5 pri priemere 90 mm s konštrukčným napätím 10 MPa a C=2 pri priemeroch nad 90 mm a s konštrukčným napätím 12,5 MPa. Označenie PN (napr. PN10) udáva menovitý tlak v baroch, ktorý potrubie bezpečne vydrží pri teplote 20 °C. Je dôležité poznamenať, že pri teplote nad 25°C musí byť pre výpočet prevádzkového tlaku PFA použitý doplnkový znižujúci faktor fT.
Vnútorný a Vonkajší Priemer: Prečo je Dôležitý Vnútorný Priemer (DN)?
Kľúčovú úlohu pri vodárenských potrubiach a hadiciach nehrá vonkajší, ale vnútorný priemer, a preto sa používa jeho označenie. Pri vodovodných rúrach sa najčastejšie označujú dva rozmery, a to: DN - vnútorný priemer potrubia (Diameter Nominal) a D - vonkajší rozmer potrubia, označuje sa aj znakom Ø (Ø = DN + 2 x hrúbka steny trubky).
Často sa stretávame s tým, že meranie vonkajšieho priemeru nezodpovedá nominálnemu označeniu. Napríklad, ak si zmeráme vonkajší priemer klasickej 1" trubky, dostaneme približne 33 mm, čo nezodpovedá 1" (25,4 mm).
Metrické a Imperiálne Systémy Merania
Vodárenské potrubia a fitingy sú obvykle označované v britsko-americkej (imperiálnej) sústave jednotiek, zatiaľ čo v Európe sa bežne používa metrická sústava SI. Základnou jednotkou v imperiálnej sústave je inch (palec, cól), ktorého veľkosť bola 1. júla 1959 stanovená na 25,4 mm. Metrická sústava SI bola navrhnutá v roku 1790 vo Francúzsku a jej základnou jednotkou je meter (m) a z neho odvodené cm a mm. Táto odlišnosť môže spôsobiť ťažkosti pri spájaní vodovodných potrubí a armatúr z rôznych materiálov a systémov, a preto je dôležité vedieť, ako sa mení jeden systém na druhý.
Výber Správnej Dimenzie a Použitie 40 mm Potrubia
Pri výbere optimálnej veľkosti kanalizačných potrubí PVC sa vypočíta hlavný parameter - odhadovaný objem odpadovej vody. Pre vnútornú kanalizáciu je 40 mm vnútorný priemer štandardnou veľkosťou, vhodnou pre rôzne domáce aplikácie, ako sú pripojenia umývadiel alebo sprchových vaničiek.
Z praxe vieme, že zákazníci často hľadajú hladkú kanalizačnú rúru DN 100, ale takýto rozmer sa nevyrába, ide vždy o potrubie DN 110. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160.
Ako merať veľkosť PVC rúry (vonkajší a vnútorný priemer)
Prehľad Najčastejších Rozmerov Vodovodných Potrubí a Fitingov

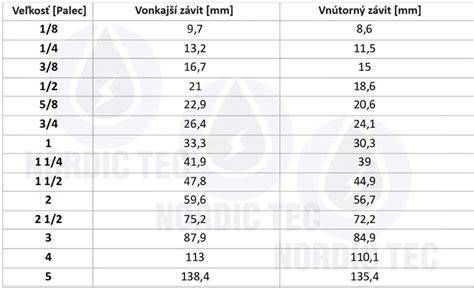

Nasledujúca tabuľka sumarizuje najčastejšie rozmery vodovodných potrubí a fitingov, ktoré sú uvádzané v palcoch a ich metrických ekvivalentoch pre vnútorný (DN) a vonkajší priemer (D) podľa noriem DIN 2448 a DIN 2458. Uvedené rozmery sú orientačné a môžu sa líšiť v závislosti od materiálového prevedenia rúry.
| Rozmer v palcoch | Vnútorný priemer DN | Vonkajší priemer D (DIN 2448) | Vonkajší priemer D (DIN 2458) |
|---|---|---|---|
| 3/8" | 10 mm | 13,5 mm | 17,2 mm |
| 1/2" | 15 mm | 20 mm | 21,3 mm |
| 3/4" | 20 mm | 25 mm | 26,9 mm |
| 1" | 25 mm | 30 mm | 33,7 mm |
| 1 1/4" | 32 mm | 38 mm | 42,4 mm |
| 1 1/2" | 40 mm | 44,5 mm | 48,3 mm |
| 2" | 50 mm | 57 mm | 60,3 mm |
| 2 1/2" | 65 mm | 76,1 mm | 76,1 mm |
| 3" | 80 mm | 88,9 mm | 88,9 mm |
| 4" | 100 mm | 108 mm | 114,3 mm |
| 5" | 125 mm | 133 mm | 139,7 mm |
| 6" | 150 mm | 159 mm | 168,3 mm |
| 8" | 200 mm | 219,1 mm | 219,1 mm |
| 10" | 250 mm | 267 mm | 273 mm |
Štandardy a Historický Vývoj Dimenzovania Potrubí

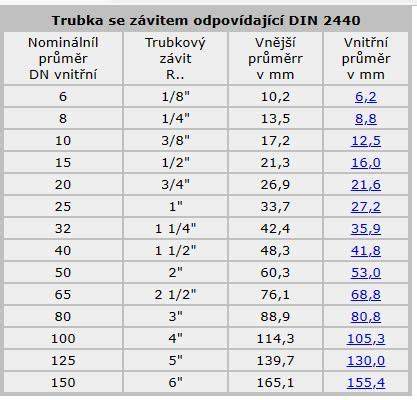

Existujú dva bežné spôsoby označovania vonkajšieho priemeru potrubia (OD). Severoamerická metóda sa nazýva NPS ("nominálna veľkosť potrubia") a je založená na palcoch (tiež často označovaných ako NB ("Nominal Bore")). Európska verzia sa nazýva DN ("Diametre Nominal" / "Menovitý priemer") a vychádza z milimetrov. Označenie vonkajšieho priemeru umožňuje, aby do seba zapadali rúrky rovnakej veľkosti bez ohľadu na hrúbku steny.
Rozdiely v Štandardoch OD
Pri veľkostiach potrubí menších ako NPS 14 palcov (DN 350) poskytujú obidva spôsoby nominálnu hodnotu OD, ktorá je zaokrúhlená a nie je rovnaká ako skutočná OD. Napríklad NPS 2 palce a DN 50 sú rovnaké potrubie, ale skutočný priemer je 2,375 palca alebo 60,33 milimetra. Jediný spôsob, ako získať skutočný OD, je vyhľadať ho v referenčnej tabuľke. Pri veľkostiach potrubí NPS 14 palcov (DN 350) a väčších je veľkosť NPS skutočným priemerom v palcoch a veľkosť DN je rovná NPS krát 25 (nie 25,4) zaokrúhlená na praktický násobok 50. Napríklad NPS 14 má OD 14 palcov alebo 355,60 milimetrov a je ekvivalentom DN 350.
Pretože je vonkajší priemer pre danú veľkosť potrubia pevný, vnútorný priemer sa bude líšiť v závislosti od hrúbky steny potrubia. Napríklad 2" Plán 80pipe má hrubšie steny, a preto má menší vnútorný priemer ako 2" Plán 40pipe.
Historický Kontext a Rôzne Systémy
Oceľové rúry sa vyrábajú približne 150 rokov a veľkosti rúr, ktoré sa dnes používajú v PVC a pozinkovaných, boli pôvodne navrhnuté pred rokmi pre oceľové rúry. Číselný systém, ako Sch 40, 80, 160, bol nastavený už dávno a zdá sa, že je trochu zvláštny. Napríklad rúrka Sch 20 je ešte tenšia ako Sch 40, ale má rovnakú OD. Existuje mnoho rôznych noriem pre veľkosti potrubí a ich prevalencia sa líši v závislosti od priemyslu a geografickej oblasti. Označenie veľkosti potrubia spravidla obsahuje dve čísla; jeden, ktorý udáva vonkajší (OD) alebo nominálny priemer, a druhý, ktorý udáva hrúbku steny.
Na začiatku dvadsiateho storočia bola americká fajka dimenzovaná podľa vnútorného priemeru. Od tejto metódy sa upustilo, aby sa zlepšila kompatibilita s potrubnými tvarovkami, ktoré sa zvyčajne musia zhodovať s vonkajším priemerom potrubia, ale má trvalý vplyv na moderné štandardy po celom svete.
V Severnej Amerike a Veľkej Británii je tlakové potrubie obvykle určené nominálnou veľkosťou potrubia (NPS) a rozvrhom (SCH). Veľkosti potrubí sú dokumentované množstvom noriem, vrátane API 5L, ANSI/ASMEB36.10M (tabuľka 1) v USA a BS 1600 a BS 1387 v Spojenom kráľovstve. Hrúbka steny potrubia je spravidla kontrolovanou veličinou a vnútorný priemer (ID) sa môže meniť. Hrúbka steny potrubia má odchýlku približne 12,5 percenta.
Vo zvyšku Európy tlakové potrubie používa rovnaké ID potrubia a hrúbky steny ako nominálna veľkosť potrubia, ale namiesto imperiálneho NPS ich označuje metrickým nominálnym priemerom (DN). Pre NPS väčšie ako 14 sa DN rovná NPS vynásobenému 25 (nie 25,4). Toto je zdokumentované v EN10255 (predtým DIN2448 a BS 1387) a ISO 65: 1981 a často sa nazýva potrubie DIN alebo ISO. Japonsko má vlastnú sadu štandardných veľkostí potrubí, často nazývaných JISpipe.
Železná rúrka (IPS) je starší systém, ktorý stále používajú niektorí výrobcovia a staré výkresy a zariadenia. Číslo IPS je rovnaké ako číslo NPS, ale plány boli obmedzené na štandardné nástenné (STD), mimoriadne silné (XS) a dvojité mimoriadne silné (XXS).
Ďalším starým systémom je veľkosť rúrky z tvárnej liatiny (DIPS), ktorá má spravidla väčšie OD ako IPS. Plastové hadice, ako sú PVC a CPVC, pre inštalatérske aplikácie majú tiež rôzne štandardy veľkosti. Poľnohospodárske aplikácie používajú veľkosti PIP, čo znamená plastová zavlažovacia rúra.
Skladovanie, Manipulácia a Inštalácia
Rúry sú skladované a prepravované v paletách s predmontovaným tesnením v hrdlách a so zazátkovaním oboch koncov rúr. Pri skladovaní a preprave musia byť uložené na rovnej ploche a bez zaťaženia hrdiel, pričom je potrebné dodržiavať stanovené normy. Pri teplote pod 0°C je potrebné brať do úvahy krehnutie materiálu (znížená rázová odolnosť), hlavne pri manipulácii s rúrami. Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8, čo vyjadruje kruhovú tuhosť rúry.
V kontexte inštalácie a údržby potrubných systémov je dôležité spomenúť, že pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty, ktoré uľahčujú prístup do kanalizačnej sústavy pri kontrole alebo probléme.
Flexibilné PVC Hadice pre Rozvody Vody

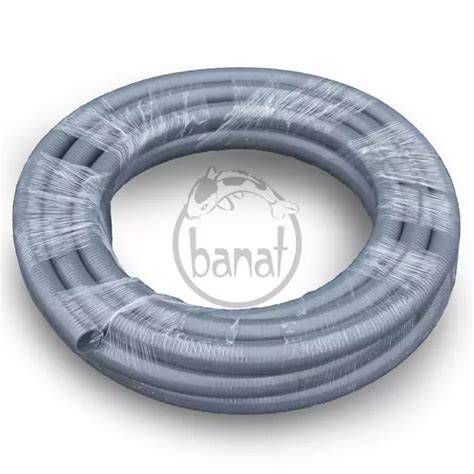

Základným stavebným prvkom každého jazierkového systému je potrubie, ktoré musí odolať tlaku vody, okolitej zeminy aj vplyvom počasia. Podkategória PVC-U potrubie a hadice vám ponúka profesionálne riešenie pre všetky rozvody vody. V našej ponuke nájdete pevné PVC-U rúry, ktoré sú vhodné pre stabilné chrbticové rozvody a gravitačné systémy, a tiež PVC-U flexibilné hadice. Tieto hadice sú vystužené špirálou proti stlačeniu a ich najväčšou výhodou je, že majú presný vonkajší rozmer ako rúry.
- Pevné rúry (PN10/PN16): Najlepšia voľba pre priame úseky, gravitačné guly a pevné inštalácie v zemi.
- Flexibilné PVC hadice: Šetria čas a počet použitých kolien. Vďaka pružnosti tlmia vibrácie čerpadla a ľahko sa prispôsobia terénu.
Hadice aj rúry rovnakého priemeru sú kompatibilné a tieto flexibilné hadice sú vyrobené tak, aby sa dali lepiť priamo do mufen, kolien a ventilov pomocou štandardných lepidiel na PVC-U. Pre celoročnú prevádzku odporúčame hĺbku v nezámrznej vrstve (cca 80 cm).
