Pilierové elektromerové rozvádzače HASMA: Kompletný sprievodca inštaláciou a výberom

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Nástenné prevedenie (P L) je určené pre jednotarifné meranie. Sú vhodné vtedy, keď sa rozvádzač montuje na fasádu, do výklenku alebo do plota. Používajú sa tam, kde je rozvádzač riešený ako samostatný stĺpik. Veľmi častým príkladom je hranica pozemku.

Slovenská kvalita: HASMA Pilierové Rozvádzače

Slovenský výrobca elektrických rozvádzačov z Krompách, spoločnosť Hasma, je dlhodobo známa predovšetkým svojimi kvalitnými elektromerovými rozvádzačmi a prípojkovými poistkovými skrinkami. Ako jeden z iba troch slovenských výrobcov v tejto oblasti, Hasma prináša osvedčené pilierové riešenia, ktoré spĺňajú aktuálne technické podmienky distribučných spoločností a nároky moderných elektroinštalácií.

Hľadáte certifikovaný elektromerový rozvádzač HASMA schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD)? Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia. Vyberte si rozvádzač pre vašu distribučnú oblasť pomocou filtrov!

Konštrukcia a Kľúčové Vlastnosti pilierových rozvádzačov HASMA

Pilierové rozvádzače, označené ako FE L, predstavujú kompaktnú samostatne stojacu konštrukciu so zemným dielom, ktorá umožňuje jednoduchú a pevnú inštaláciu priamo do zeme.

Ochrana proti UV žiareniu a robustná konštrukcia

Jednou z kľúčových výhod pilierových rozvádzačov Hasma je ich špičková povrchová úprava. Povrchová úprava s UV filtrom zabezpečuje odolnosť voči slnečnému žiareniu, dažďu či mrazu. Povrch skrine rozvádzača je chránený dvojzložkovým polyuretánovým lakom s hrúbkou 50 µm, ktorý účinne zvyšuje odolnosť voči vonkajším vplyvom.

Táto špeciálna povrchová úprava polyuretánovým lakom zabraňuje degradácii materiálu, ako je tzv. kriedovatenie skrine na slnku, a eliminuje nepríjemné svrbenie pri dotyku so sklolaminátom. Vďaka tomu skriňa neškriabe ("nehryzie") a vydrží desiatky rokov. UV filter chráni kompozitný materiál pred slnkom a predlžuje tak životnosť celého piliera. Čo znamená UV filter HASMA? Ide o špeciálnu povrchovú úpravu polyuretánovým lakom. Zabraňuje degradácii skrine na slnku (kriedovateniu) a eliminuje nepríjemné svrbenie pri dotyku so sklolaminátom.

Jednoduchá inštalácia a pripravenosť na budúcnosť

Pilierové rozvádzače Hasma sa inštalujú do zeme zasypaním zemného dielu. Pilier sa osádza do výkopu a obsype zeminou, prípadne sa môže zabetónovať (zvyčajne do hĺbky cca 60 cm). Káble sa privádzajú cez spodnú časť zemného dielu, ideálne v chráničke.

Na výstupe každého merania sa nachádza povinný hlavný vypínač (typ HV100A alebo HV63A), ktorý dokáže vypnúť celý prúdový rozsah elektromerového rozvádzača. Rozvádzače sú tiež pripravené pre fotovoltické aplikácie, či pripojenie iných zelených zdrojov energie.

Výber Rozvádzača Podľa Distribučnej Oblasti a Tarify

Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter. V prvom kroku vychádzajte z podmienok pripojenia a projektu. Podľa projektu a podmienok pripojenia sa volí jednofázové alebo trojfázové meranie. Rovnako dôležité je, či ide o jednotarif alebo dvojtarif (s prípravou pre HDO). Pre ZSD a VSD: Modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná).

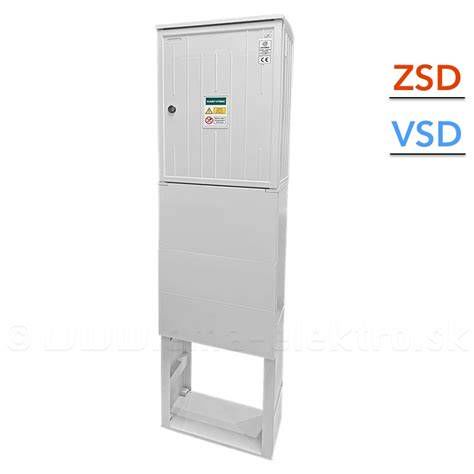

HASMA RE 2.0 FE L FVE (P0) pre ZSD/VSD - Pripravené na Nové Normy

Certifikovaný pilierový rozvádzač (šírka 26 cm) pre ZSD a VSD (norma 2025). Jednotarif (1T), FVE ready s povinným vypínačom. UV ochrana, plné dvere. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025). Pripravený pre fotovoltiku (FVE) a dvojtarif, obsahuje povinný vypínací prvok na vývode.

Model HASMA RE 2.0 FE L FVE je unikátny kompaktný pilierový rozvádzač, ktorý vyniká svojou šírkou iba 26 cm. Je ideálnym riešením pre novostavby na úzkych pozemkoch v oblastiach ZSD (Západoslovenská distribučná) a VSD (Východoslovenská distribučná), kde sa vyžaduje jednotarifné meranie (bez nočného prúdu).

Súlad s novými pripojovacími podmienkami (od 2025)

Tento model plne vyhovuje novým pripájacím podmienkam platným od 1.1.2025. Obsahuje integrovaný vypínací prvok a je pripravený pre fotovoltiku (FVE). FVE & Norma 2025: Spĺňa podmienky pre nové odberné miesta v ZSD a VSD, pričom obsahuje povinný vypínač. Od roku 2025 vyžadujú ZSD a VSD, aby bol za elektromerom inštalovaný vypínací prvok, a tento rozvádzač ho má zabudovaný. Prečo je v rozvádzači navyše vypínač? Je to nová povinnosť pre odberné miesta v ZSD a VSD (od 2025). Vypínač slúži na bezpečné a úplné odpojenie elektroinštalácie domu od distribučnej siete, čo je kľúčové pre bezpečnosť pri inštalácii fotovoltiky.

Extra úzky (26 cm): Je to priestorovo najúspornejší samostatne stojaci pilier na trhu, ideálny pre úzke pozemky, kde nie je miesto na štandardný 40 cm široký pilier. Úzke pozemky: Ideálne riešenie tam, kde nie je miesto na štandardný 40 cm široký pilier.

Jednotarif (P0): Určený pre bežnú spotrebu bez HDO. P0 = Jednotarif: Tento model nemá prípravu pre HDO (nočný prúd). Nie je vhodný pre domy s elektrickým kúrením alebo tepelným čerpadlom, ktoré vyžadujú dvojtarif.

Fotovoltika: Pre objekty s plánovanou FVE rozvádzač obsahuje potrebný odpojovač. Pri zapájaní je nutné dodržať schému pre FVE zapojenie (prívod do ističa, vývod cez vypínač).

Použitie v praxi

• Nové prípojky ZSD/VSD: Pre chaty, záhrady alebo domy bez potreby dvojtarifu.
• Fotovoltika: Pre objekty s plánovanou FVE (rozvádzač obsahuje potrebný odpojovač).

Najčastejšie chyby pri výbere

• Kúpa tohto modelu pre elektrické kúrenie. Potrebujete dvojtarifný model (označenie P2).
• Použitie starého typu (bez vypínača) pre novú prípojku ZSD/VSD. Technik Vám ju nemusí schváliť.

Technické parametre modelu HASMA RE 2.0 FE L FVE (P0)

HASMA RE 1.0 FE L XXA P1 pre SSD - Riešenie pre Dvojtarifné Meranie

Certifikovaný pilierový elektromerový rozvádzač pre oblasť Stredoslovenská distribučná (SSD). Určený pre trojfázové dvojtarifné meranie s prípravou pre HDO.

Pre oblasť Stredoslovenského distribučného (SSD) je určený osvedčený pilierový rozvádzač HASMA RE 1.0 FE L (P1). Je to ideálne riešenie pre trvalé pripojenie rodinného domu, chaty alebo iných objektov v oblastiach Žilina, Banská Bystrica a okolie.

Špecifiká pre oblasť SSD a dvojtarifné meranie

Model P1 plne vyhovuje technickým podmienkam Stredoslovenskej distribučnej spoločnosti.

• Oblasť SSD (P1): Obsahuje vnútornú výbavu špecifickú pre Stredoslovenskú distribučnú, vrátane prípravy pre HDO (hromadné diaľkové ovládanie), relé a pätice pre spínacie relé podľa požiadaviek SSD. Je vhodný pre dvojtarifné meranie (elektrické kúrenie, ohrev vody, tepelné čerpadlo, nabíjanie auta), kde sa vyžaduje HDO.
• Vydrátovanie 63 A: Rozvádzač je pripravený pre záťaž do 63 A s vodičmi 10 mm².
• Umiestnenie: Ideálne pre umiestnenie na hranicu pozemku (plot), kde nie je možné murovať.

Technické parametre modelu HASMA RE 1.0 FE L XXA P1

Dôležité Informácie a Časté Otázky

Hlavný istič a jeho dodávka

K rozvádzaču Vám automaticky pribalíme špičkový priemyselný istič Eaton PL7 B25/3 (skratová odolnosť 10 kA) v hodnote cca 30€ úplne zdarma. K obom modelom pilierových rozvádzačov HASMA automaticky pribalíme špičkový priemyselný istič Eaton PL7 B25/3 s vysokou skratovou odolnosťou 10 kA v hodnote cca 30€ úplne zdarma. Hoci je rozvádzač z výroby "vydrátovaný" (XXA) a neobsahuje istič, pretože každý zákazník môže mať inú predpísanú hodnotu, pribalený istič elektrikár osadí pri montáži. AKCIA: K trojfázovému rozvádzaču HASMA získate hlavný istič EATON ZADARMO! Ak potrebujete inú hodnotu ističa (napr. B32), musíte si ho objednať samostatne. Darovaný istič B25/3 (10kA) vám však zašleme aj tak, a môžete ho použiť inde. Je dôležité vyhnúť sa kúpe lacného ističa so skratovou odolnosťou len 6 kA, keďže pre hlavný istič sa často odporúča 10 kA. Hlavný istič: Pripravené pre 3-pólový istič. Zadarmo prikladáme Eaton PL7-B25/3 (10kA).

Absencia okienka na dverách

Pre mnohé distribučné spoločnosti, najmä pre SSD, je to požiadavka. Podľa aktuálnych technických podmienok SSD je používanie okienok na dverách elektromerových rozvádzačov zakázané. Odpočet sa realizuje po otvorení dverí technikom alebo diaľkovo.

Kompatibilita a výber správneho modelu

Je kľúčové zvoliť rozvádzač pre správnu distribučnú oblasť, pretože rozvádzače pre SSD a ZSD/VSD sa líšia vnútorným zapojením (najmä relé pre HDO). Pre oblasť západného a východného Slovenska musíte zvoliť model s označením "P0" alebo "ZSD/VSD", zatiaľ čo pre SSD je potrebný model "P1". Nepoužívajte rozvádzač pre ZSD (Západoslovenská) v oblasti SSD a naopak, pretože sa líšia zapojením HDO (P1 vs P0)! Taktiež sa vyhnite kúpe jednotarifného modelu (P0) pre elektrické kúrenie alebo tepelné čerpadlo, ktoré si vyžaduje dvojtarifný model (označenie P2). Môžem ho použiť pre SSD (Stredoslovenskú)? Nie. SSD má iné technické podmienky. Pre SSD zvoľte modely s označením "SSD" alebo "P0/P1" (bez FVE), ktoré nepotrebujú tento typ vypínača.

Dokumentácia

K rozvádzaču nedostanete revíznu správu, tú vystavuje Váš revízny technik až po zapojení na mieste. My Vám dodáme potrebné podklady: Osvedčenie o kusovej skúške a Vyhlásenie o zhode. Osvedčenie o kusovej skúške: Nevyhnutný doklad pre revízneho technika je súčasťou balenia.

Montáž a Bezpečnosť

Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať "len kvalifikovaný elektrotechnik"! Je dôležité zdôrazniť, že montáž, zapojenie a osadenie ističa smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN a podmienkami príslušnej distribučnej spoločnosti. Dôležité: Montáž smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN a podmienkami ZSD/VSD.

Pilier sa osádza do výkopu a obsype zeminou. Káble sa privádzajú cez spodnú časť zemného dielu. Pri zapájaní je nutné dodržať schému pre FVE zapojenie (prívod do ističa, vývod cez vypínač).
