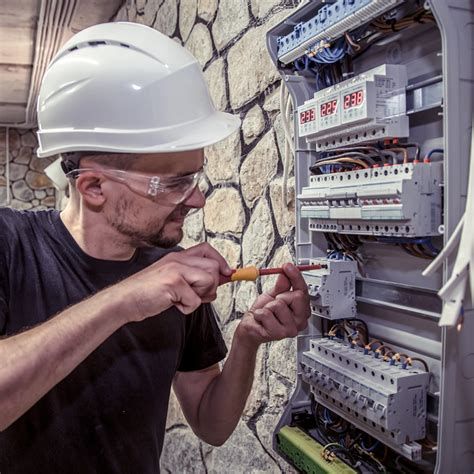

Rozvádzač, alebo rozvodná skriňa, je uzol elektrickej inštalácie. Slúži na distribúciu elektriny z jedného napájacieho bodu do viacerých samostatných obvodov. Plní tiež ochrannú a riadiacu funkciu. Vo vnútri obsahuje istiace prvky (ističe, prúdové chrániče), ktoré chránia jednotlivé obvody a pripojené spotrebiče pred preťažením a skratom, a ďalšie komponenty ako svorkovnice, spínače či signalizačné prvky.
Elektrické rozvádzače slúžia ako kritické jadro rozvodu elektrickej energie, zabezpečenie bezpečného a efektívneho toku elektriny od zdrojov výroby ku koncovým užívateľom. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie.

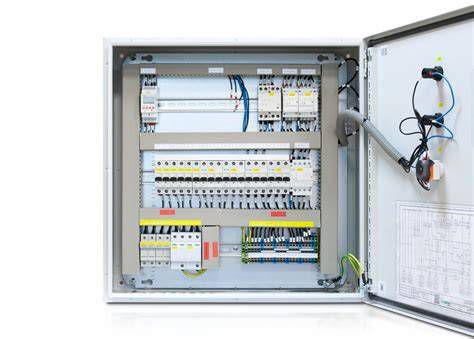

Telekomunikačné Rozvádzače: Konštrukcia a Špecifikácie
Pre špecifické aplikácie, ako sú telekomunikácie, sú rozvádzače skonštruované zhodne s normami ETS 300 119-2 ako aj IEC 917-2-1. V závislosti od nainštalovaných nosných líšt umožňuje takýto rozvádzač namontovať zariadenia 21" alebo 19". V prípade použitia adaptéra 21"-19" existuje možnosť namontovania 19" aj 21" zariadení v rozvádzači 21".
Charakteristickou vlastnosťou je aj možnosť postavenia rozvádzača na nožičky, ktoré sú ukryté v dolnej doske, s reguláciou 15 mm.
Technické parametre telekomunikačných rozvádzačov
Materiál: Oceľový plech.
Povrchová úprava: Skelet, plechové dvere a kryty - prášková RAL 7035.
Súčasťou konštrukcie sú dva plné plechové bočné kryty, dvere predné a dvere zadné alebo zadný kryt. Pre efektívnu správu káblov obsahuje rozvádzač 8 káblových priečok.
Základné Funkcie a Použitie Elektrických Rozvádzačov
Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Ich oblasť použitia je univerzálna podľa prístrojového vybavenia a je vždy upresnená podľa individuálnych potrieb zákazníka.
Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou.
Kľúčové komponenty a prevádzkové princípy
Každý prvok vo vnútri elektrického rozvádzača vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie:
- Istič: Automatické elektrické spínače určené na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
- Prípojnice: Vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci rozvádzača.
- Ochranné relé: Inteligentné zariadenia, ktoré nepretržite monitorujú elektrickú sieť a hľadajú poruchové stavy.
- Prúdový chránič (RCD): Chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu.
- Kombinovaný chránič (RCBO): Spája funkciu ističa aj prúdového chrániča v jednom prístroji. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.
Typy Rozvádzačov a Rozvodníc
Rozvádzačov je viacero druhov, ktoré sa líšia svojím konštrukčným vyhotovením. Ide o nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. Rozlišujeme viacero typov, napríklad hlavný domový rozvádzač, podružné (poschodové) rozvádzače alebo rozsiahle priemyselné rozvádzače.
Rozdiel medzi Rozvádzačom a Rozvodnicou
K jednotlivým druhom rozvádzačov môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou. Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.
Špecifické Typy Rozvádzačov
- Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Väčšina bytových rozvádzačov je modulárna. Môžete ju použiť ako domový rozvádzač alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu.
- Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu i voči prachu a vlhkosti.
- Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektromer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Použitie: Elektromerový rozvádzač slúži k meraniu elektrickej energie u maloodberateľov. Je univerzálna, vhodná na montáž na povrch aj pod omietku. Komštrukcia skrinky umožňuje osadenie na stenu pomocou dodávaných úchytov, alebo osadenie do steny. Kábelový prívod a vývod je cez kábelové vývodky.
- Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Poistná skrinka je spravidla určená na realizáciu elektrickej prípojky vzdušného vedenia na el.
- Rozvodnica zásuvková: Rozvodnice zásuvkové sú osadené jednou alebo viacerými el. zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok.
- Staveniskový rozvádzač: Je určený na napájanie dočasných rozvodov el. energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď.
- Kompenzačné rozvádzače: Štandardne unifikované stavebnicové kompenzačné rozvádzače typu MC slúžia na kompenzáciu jalového výkonu / účinníku / induktívneho charakteru v energetike, priemysle, poľnohospodárstve a občianskej výstavbe v sieťach nízkeho napätia. Kompenzačný výkon je regulovaný mikroprocesorom riadeným regulátorom jalového výkonu. Kompenzačné rozvádzače typu MC sú vyrobené v oceľoplechovej skrini.
Univerzálne Skrine pre Meranie a Rozvod
- Skriňa ES: Štandardné stavebnicové skrine pre elektrorozvádzače typu ES sú určené pre nízkonapäťové inštalácie v priemysle, distribúciu elektrickej energie, kompenzáciu, automatizáciu a reguláciu v bytovej a občianskej výstavbe. Skriňa ES je vyrábaná zvarovaním a montovaním z profilovaných plechových dielcov oceľovo povrchovo upravených farbením a zinkovaním, alebo nerezových.
- Univerzálna skriňa merania (USM): Univerzálne skrine merania sú určené na umiestnenie prístrojov na meranie a na registráciu spotreby elektrickej energie. Umožňuje sústredenie a jednotnú montáž všetkých bežných meracích, registračných a pomocných prístrojov. USM je vybavená vnútorným osvetlením, spínaním zvonka skrine a zásuvkou 230 V, montovanou spolu s príslušným ističom na pevný panel. Skriňa USM vyhovuje normám: STN EN60 439 -1+A1+A11 (357 107), STN EN60 439 -3+A1 (357 107), STN 357 020.
- Univerzálne elektromerové rozvádzače RE: Elektromerový rozvádzač slúži k meraniu elektrickej energie u maloodberateľov. Živé časti elektrických prístrojov sú chránené plombovateľnými krytmi. Ochrana pred nebezpečným dotykovým napätím je nulovaním podľa STN 34 1010.
Kľúčové Aspekty Návrhu a Konštrukcie
Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Konkrétna štruktúra závisí od projektu, typu objektu a požiadaviek distribučnej spoločnosti.

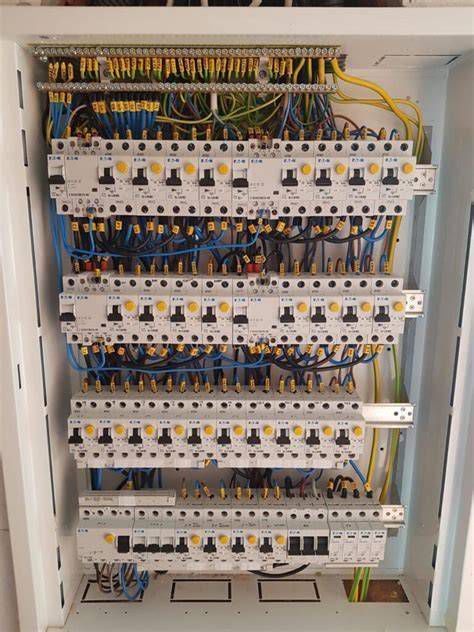

Modulárnosť a Kapacita
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícii pre prístroje. Štandardná šírka jedného prístroja je 1 modul (cca 18 mm). Max. počet modulov na 1 rad býva 18, tie s vyšším počtom modulov môžu byť dvoj-, troj- i štvorradové. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.
Ochrana a Bezpečnosť
Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Navrhnite prepäťové ochrany podľa typu pripojenia a bleskovej ochrany objektu a doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.
Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu. Štandardom je krytie IP40, nájdete však aj rozvodnice a rozvádzače s krytím dokonca až IP65, ktoré sú odolné voči tryskajúcej vode.
Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.

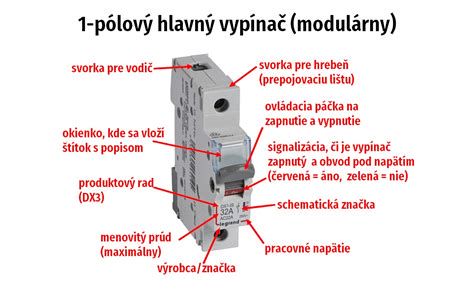

Dokumentácia a Označovanie
Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady, prúdové chrániče, ističe a SPD. Pri každom ističi uveďte stručný popis okruhu. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia (jednotlivé obvody a prístroje sa musia dať identifikovať).
K rozvádzaču musí výrobca dodať typový (výrobný) štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhovuje prvej odbornej prehliadke a odbornej skúške (revízii). Na čelné dvere je možné umiestniť schématický nákres podľa dodanej predlohy. Vodiče a prípojnice sú značené podľa STN 33 0165. Prístroje sú značené podľa STN 01 3306.
Technické Parametre a Skúšky
Rozvádzače ELT a ich polia sú označené (očíslované) podľa požiadavky zákazníka štítkami, gravírovanými, kovovými, samolepkami, tlačou, alebo popisom. Medzi základné technické parametre patrí menovité napätie (max. 1500V), menovitý prúd (max. 4500A), menovitý dynamický prúd (max. 132 kA). Ochrana pred nebezpečným dotykovým napätím sa zabezpečuje podľa STN 34 1010. Umiestnenie prípojníc môže byť hore, dolu, alebo v strede. Prívody a vývody sú riešené pásovinou, káblami, vrchom, alebo spodom. Pracovná teplota okolia je max +40°C a min -10°C, s atmosférickými podmienkami RV 50% pri max 40°C a RV 90% pri max +20°C. Maximálna nadmorská výška pre inštaláciu je 2000 m. Tepelná strata odvedená konštrukciou je max. 300W.
Uzemnenie: Jednotlivé časti skrine sú medzi sebou vzájomne vodivo spojené. Každá skriňa má samostatnú zemniacu svorku, ktorá je spojená s PE prípojnicou, s možnosťou pripojenia na vonkajší rozvod.
Skúšanie rozvádzačov: U vyrobených rozvádzačov ELT sa vykonávajú skúšky podľa STN 34 1010 a STN 35 7107. Odporúča sa účasť zákazníka na skúškach. Skúšky zahŕňajú meranie izolačného odporu (pri jednosmernom napätí aspoň 500 V) a skúšku vysokým napätím (podľa menovitého impulzného výdržného napätia a príslušných noriem).
Manipulácia a Inštalácia
Rozvádzače sa dodávajú v transportných dieloch, balené v zmršťovacej polyetylénovej fólii. Dopravujú sa krytými dopravnými prostriedkami v zvislej polohe zafixované proti preklopeniu a posuvu. Vertikálny posun sa robí závesom na závesné oká, alebo vysokozdvižným vozíkom, horizontálny posun na montážnych valčekoch, alebo nízkozdvižným paletovacím vozíkom. Pri manipulácii je nutné vyhýbať sa pádom a nárazom rozvádzačov.
Rozvádzače sa uskladňujú v krytých, suchých, temperovaných priestoroch, bez škodlivých výparov a látok tak, aby nedošlo k ich mechanickému poškodeniu.
Montáž a kotvenie: Po transporte rozvádzača ELT na miesto sa zmontuje z transportných dielov a zakotví sa na podlahu, resp. nad káblový kanál. Ďalšie montážne práce sa môžu vykonávať až na stabilne zafixovanom rozvádzači na definitívnom stanovišti.
Ako príslušenstvo sa k rozvádzaču dodáva skrutkový spojovací materiál na montáž z transportných dielov, kľúče a kľučky, osvedčenie o vykonaných skúškach, záručný list, návod na obsluhu a typový štítok, ako aj výkresová dokumentácia skutočného stavu 2x.
Objednávanie a Záruka
Súčasťou objednávky musí byť projektová dokumentácia (jednopólové a riadkové schémy, pohľad na rozvádzač) a špecifikácie navrhovaných prístrojov a zariadení. Záruka na dodávku bez montáže je 18 mesiacov, zatiaľ čo pri dodávke, montáži a oživení je to 24 mesiacov. Dodacia lehota je zvyčajne 4 týždne.
