Správna skladba obvodovej konštrukcie je zásadným faktorom pri stavbe. Má nielen estetický, ale aj funkčný význam, pričom ovplyvňuje tepelnú účinnosť, odolnosť voči poveternostným vplyvom a celkovú ekologickú udržateľnosť domu.
Viacvrstvové obvodové steny: Základné princípy
Viacvrstvové obvodové steny s vonkajšou vrstvou z lícových tehál alebo iných obkladových materiálov predstavujú špecifický druh konštrukcie. Na rozdiel od jednovrstvového obvodového muriva, kde všetky požiadavky kladené na obvodovú konštrukciu musí plniť jedna vrstva, v prípade viacvrstvovej konštrukcie je každá vrstva navrhnutá tak, aby spĺňala určitú špecifickú funkciu.
Dôležitým aspektom je, že podložka je všestranný komponent používaný v rôznych stavebných aplikáciách a ponúka viaceré výhody pre podlahy, soklové lišty, strechy a steny. V súvislosti so stenami sa podkladanie môže týkať rôznych materiálov alebo systémov používaných na zlepšenie výkonu obkladov.
Systém suchej výstavby s FERMACELL a Ruukki LPT
Jednou z možností je program obvodových a vnútorných stien, ktorý vznikol zo spolupráce firiem Xella systémy suchej výstavby a Ruukki a v ktorom sú využité sadrovláknité dosky FERMACELL a oceľové termoprofily Ruukki LPT. Systém umožňuje nielen zvýšiť úžitkovú plochu budovy, ale tiež zlepšuje akustické parametre a tepelný odpor stien a je odolný proti požiaru.
Obvodová stena sa skladá zo sadrovláknitých dosiek FERMACELL a nosnej spodnej konštrukcie z tenkostenných pozinkovaných oceľových profilov Ruukki LPT, ktoré sú pre zlepšenie tepelne izolačných vlastností pozdĺžne perforované. Priestor medzi profilmi je kompletne vyplnený minerálnou izoláciou a z vnútornej strany je zhotovená parozábrana. Na tieto vodorovné tenkostenné profily Ruukki je pripevnená sadrovláknitá doska FERMACELL, ktorú je potrebné povrchovo upraviť, spravidla maľovkou.
Vďaka suchému procesu je montáž veľmi rýchla a ďalšieho zrýchlenia sa môže dosiahnuť čiastočnou prefabrikáciou stien mimo stavby a vložením týchto prefabrikátov do nosnej skeletovej konštrukcie.
- Jednotlivé termo profily Ruukki bez opláštenia sa zložia do modulov, ďalej sa montujú dosky FERMACELL a vkladá sa izolácia.
- Jednotlivé rámy sa vložia medzi nosnú podlahu a strop a pripevnia sa.
- Potom sa vloží minerálna izolácia a urobí sa parozábrana.
- Z lešenia sa zrealizuje montáž vonkajšej dosky a fasádneho zatepľovacieho systému.
Prefabrikované panely Ruukki sú z vonkajšej strany opláštené doskami FERMACELL, medzi rámy je vložená minerálna izolácia a parozábrana. Pomocou žeriavu sa panely usadia do konštrukcie a zhotoví sa vodorovný rošt s ďalšou vrstvou izolácie.
Ďalšou výhodou je mimoriadne vysoký tepelný odpor steny, ktorý je na hodnote uvedenej skladby 5,29 K.m²/W a súčiniteľ prestupu tepla U = 0,189 W/K.m² vrátane 50 mm zatepľovacieho systému. Výpočet v sebe už zahŕňa zníženie tepelného odporu vplyvom tepelných mostov spôsobených oceľovými profilmi.
Viacvrstvové steny s lícovými tehlami
Viacvrstvové obvodové steny s vonkajšou vrstvou z lícových tehál predstavujú veľmi špecifický druh murovanej konštrukcie. Lícové murivo predstavuje v rámci skladby vrstiev samostatnú murovanú konštrukciu, ktorá sa musí vhodným spôsobom založiť tak, aby sa zvislé zaťaženie spoľahlivo prenieslo do nosnej konštrukcie. Od spôsobu uloženia prvého radu tehál a od únosnosti úložnej plochy závisí maximálna výška súvislého úseku fasády murovaného z jednej úložnej plochy.

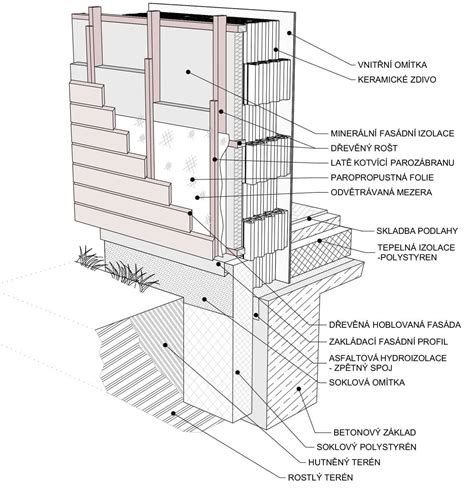

Funkčnosť prevetrávania sa zabezpečuje prívodom a odvodom vzduchu do a zo vzduchovej medzery medzi lícovou vrstvou a tepelnou izoláciou. Vzduch sa privádza systémom vetracích otvorov v spodnej aj hornej časti súvislej vzduchovej vrstvy (dolu prívod, hore odvod vzduchu). Vetracie otvory sa vytvárajú vo zvislých styčných škárach tak, že sa tieto nechávajú nepremaltované. Aby bolo prevetrávanie dostatočné, musí byť celková plocha otvorov na prívod a odvod vzduchu dostatočne veľká. Platí zásada, že na každých 20 m² lícového muriva treba vytvoriť 75 cm² vetracích otvorov dole aj hore, teda spolu 150 cm².
Vrstvy z lícových tehál treba kotviť k nosnej stene z dôvodu zabezpečenia prenosu vodorovného zaťaženia od vetra. Kotvenie sa realizuje pomocou drôtových kotiev (spôn) z nehrdzavejúcej ocele, ktoré sa do nosného muriva buď rovno zamurujú, alebo sa prichytávajú pomocou vhodných rozperiek. Počet kotiev na jednotku plochy závisí od statického výpočtu. Použitie týchto kotiev je opísané v technických listoch jednotlivých výrobcov. Väčšinou treba použiť päť kotiev na 1 m² muriva, respektíve tri kotvy na 1 m voľného okraja lícového muriva. Za voľný okraj sa považuje zvislá alebo vodorovná dilatačná škára, ostenie okien alebo dverí, ukončenie fasády pod šikmou strechou alebo pri atike a podobne.
Veľmi dôležitou súčasťou návrhu najmä väčších objektov sú dilatácie, teda rozdelenie vonkajšej lícovej vrstvy vhodne rozmiestnenými dilatačnými škárami do dilatačných celkov. Zvislé dilatačné škáry prenášajú vodorovné dilatačné pohyby fasády tak, aby v nej nevznikali trhliny. Všeobecne platí zásada, že v prípade objektov s malým pôdorysom, napríklad rodinných domov s dĺžkou obvodových stien 10 až 12 m, netreba navrhovať špeciálne dilatácie. Pri nadmerne oslnených fasádach (v závislosti od orientácie budovy na svetové strany) a pri použití tmavých odtieňov lícových tehál treba navrhnúť kratšie dilatačné úseky. Vodorovné dilatačné škáry prenášajú zvislé dilatačné pohyby. Medzi posledným radom tehál zvislého dilatačného úseku a spodnou hranou nasledujúcej úložnej konštrukcie treba zhotoviť vodorovnú dilatačnú škáru. Obvodové steny s prevetrávanou vzduchovou medzerou ponúkajú široké možnosti uplatnenia čoraz väčšej palety lícových tehál.

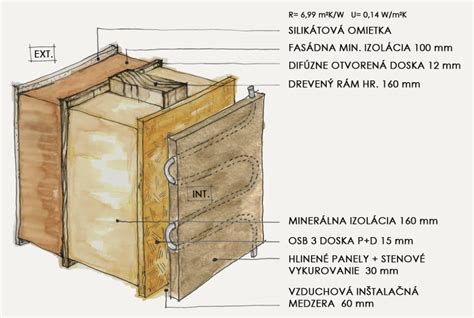

Konštrukčné riešenia pri drevostavbách
Pre moderné drevostavby sa využívajú stenové profily BSH DUO s hrúbkou 80 mm a 100 mm. Jednotlivé stenové profily spojením na pero a drážku vytvárajú zrubové steny, ktoré sa v rohoch spájajú krížovým spojom. Vonkajšie steny sú z vnútornej strany izolované tepelnou izoláciou. Na tepelnú izoláciu sa pokladá parozábrana. Vnútorný obklad je drevený obklad hrúbky 14 mm. Jednotlivé typy materiálov a ich hrúbky sa môžu meniť na požiadanie zákazníka.
Montážní návod: PŘEDSAZENÁ STĚNA VOLNĚ STOJÍCÍ S VYSOKOPEVNOSTNÍ SDK DESKOU HABITO® H
Štandardné vyhotovenie konštrukcie obvodovej steny je nasledovné:
- Obvodová stena
- Vymedzovacie hranoly
- Minerálna vata hr. 200 mm
- Parozábrana
- Inštalačný rošt hr. 30 mm
- Drevený obklad (alt. OSB 3 + sadrokartón)
Pri tejto skladbe (zrub 100 mm, izolácia 200 mm, obklad 14 mm) dosahujeme tepelný odpor R = 6,41 m²K/W a súčiniteľ prechodu tepla U = 0,15 W/m²K.
U zrubových domov a chát, ktoré sú zateplené minerálnou izoláciou, sú všetky vnútorné rozvody sietí (elektriny, vody, kúrenia…) uložené v inštalačnej medzere medzi zrubovou stenou a vnútorným obkladom a v konštrukčných priestoroch podlahy a stropu, takže nie sú viditeľné.
Vnútorné obloženie a drevo za ním svojimi prirodzenými sorpčnými vlastnosťami optimálne ovplyvňujú vnútornú mikroklímu. Pri zateplených stavbách sú priečky zo sendvičovej konštrukcie - rám zo smrekových hranolov obojstranne obložený dreveným obkladom alebo sadrokartónom s OSB doskou vrátane izolácie a parozábrany. Štandardné vyhotovenie konštrukcie vnútornej priečky je nasledovné:
- Drevený obklad (alt. OSB 3 + sadrokartón)
- Parozábrana
- Nosná roštová konštrukcia 50 x 100 - 140 mm
- Minerálna vata hr. 100 - 140 mm
- Parozábrana
- Drevený obklad (alt. OSB 3 + sadrokartón)
Tepelná izolácia a obklady
Dosiahnuť tepelno-technické parametre požadované dnešnými normami je možné len dodatočným zateplením zrubovej stavby, bez tepelnej izolácie to nie je možné. Zateplenie stavby minerálnou izoláciou je osvedčenou a cenovo najprístupnejšou voľbou zateplenia. Dôležité pritom ale je, aby na zvislú izoláciu obvodových stien bola použitá izolácia s dostatočnou tuhosťou; my na tento účel používame tvrdú doskovú izoláciu.
Druhým typom tepelnej izolácie, ktorý používame v našich zrubových domoch je korok. Ide o plne difúzne otvorený systém bez použitia fólií s izoláciou pomocou korkovej drte. Korková drť paradoxne i keď sa jedná o čisto prírodný produkt, si po celé desaťročia ba až stáročia ponecháva rovnaké technické vlastnosti a to dokonca aj v extrémnych podmienkach. Vlhkosť nemá na ňu vplyv, pretože jej nasiakavosť je prakticky nulová. Vlastnosti korku sa osvedčili práve v drevostavbách, kde bol použitý už pred niekoľkými desiatkami rokov. Dlhšia životnosť a prednosti tohto systému tepelnej izolácie plne vyvážia mierne vyššiu cenu oproti klasickej izolácii minerálnou vatou. Pri výbere materiálov, ako sú konopná izolácia, fúkaná celulóza alebo drevovláknitá doska, sa zaručuje tepelná pohoda v zime a príjemná klíma v lete.
Ako stavebník môžete navrhnúť vonkajšiu fasádu podľa svojich predstáv - či už ide o prevetrávané alebo kontaktné zateplené fasády, lícové murivo alebo drevené obklady. Vnútorné obloženie môže zahŕňať:
- Obnažené drevo
- Materiály na suchú výstavbu
- Hlinené, ílové alebo vápenné omietkové systémy
K dispozícii je celý rad rozličných materiálov, nech už sú to prevetrávané alebo kontaktné zateplené fasády, lícové murivo, drevené obklady a pod.
Pri voľbe materiálu je vždy nutné zvážiť nielen estetiku, ale aj údržbu, tepelný komfort a akustické vlastnosti.
Porovnanie tepelno-technických vlastností vybraných konštrukcií
| Konštrukcia | Tepelný odpor R [m²K/W] | Súčiniteľ U [W/m²K] |
|---|---|---|
| Zrub 100mm + izolácia 200mm | 6,41 | 0,15 |
| Strešná konštrukcia (izolácia 300mm) | 7,86 | 0,12 |
| Systém Ruukki/Fermacell (vrátane 50mm zateplenia) | 5,29 | 0,189 |
Alternatívne stenové systémy
Stena systému Massiv-Holz-Mauer® (MHM) tvorí základ pre individuálne a bezpečné stavby z masívneho dreva. Stenové prvky sa skladajú z dosiek z mäkkého ihličnatého dreva usporiadaných naplocho nakríž, ktoré sú trvalo spojené pomocou špeciálnych klincov. Tvarovanie povrchu surových dosiek vo forme malých drážok vytvára v hotovej stene vzduchový vankúš, ktorý zlepšuje hodnotu tepelnej izolácie približne o 20 % v porovnaní s bežným masívnym drevom.
Obklady v komplikovaných priestoroch
Obkladačské práce v komplikovaných priestoroch, ako sú oblúky či kruhové stĺpy, patria medzi najväčšie výzvy. Pri oblúkoch alebo stĺpoch je presnosť nevyhnutná a odporúča sa použiť šablónu z papiera alebo tenkého kartónu. Pri komplikovaných plochách si pripravte rezervu 15 - 22 % oproti štandardu.
Možnosti povrchových úprav obkladov
Ak hľadáte rýchlosť aplikácie bez toho, aby ste sa vzdali súčasnej estetiky, tapeta je ideálnym obkladom steny. Na druhej strane, mikrocement je najuniverzálnejším obkladom stien, aký existuje, pretože umožňuje umiestnenie na takmer akýkoľvek materiál bez vytvárania sutín.
Pre vonkajšie drevené obklady platí, že naše výrobky dodávame bez povrchovej úpravy, aby si zákazník mohol slobodne zvoliť, čím a ako stavbu natrie. Na trhu je dnes široký sortiment kvalitných náterov na drevo. V prípade záujmu Vám môžeme vhodný náter doporučiť aj my.
