Montážne konštrukcie pre fotovoltaické systémy predstavujú kľúčový prvok, ktorý umožňuje správnu inštaláciu solárnych panelov a optimalizáciu ich výkonu. Montážne konštrukcie pre fotovoltaiku sú kľúčovým prvkom pre úspešnú a spoľahlivú inštaláciu solárneho systému. Správne navrhnuté a kvalitne vyrobené konštrukcie zaistia optimálny výkon solárnych panelov a dlhú životnosť celého systému.
Význam a základné požiadavky na solárne konštrukcie
Rámová konštrukcia: Montážne konštrukcie pre fotovoltaiku obvykle zahŕňajú pevný rámový systém, ktorý slúži na upevnenie solárnych panelov. Statická stabilita: Montážne konštrukcie musia byť navrhnuté tak, aby odolali silným vetrom, snehovým závejom a ďalším poveternostným vplyvom. Elektrické vedenie a kabeláž: Konštrukcia by mala tiež zahŕňať možnosť bezpečného vedenia káblov a vodičov od solárnych panelov k striedaču a elektrickému rozvádzaču. Certifikácia a bezpečnosť: Montážne konštrukcie by mali spĺňať miestne stavebné predpisy a bezpečnostné normy. Výšková nastaviteľnosť: Veľa montážnych konštrukcií umožňuje nastavenie výšky solárneho poľa, čo je dôležité pre optimálny výkon.
Typy montážnych konštrukcií
Existuje niekoľko rôznych typov montážnych konštrukcií pre solárne panely, vrátane nástenných, strešných a stojanových systémov. Montážne konštrukcie pre fotovoltaiku sú kľúčovým prvkom pre úspešnú a spoľahlivú inštaláciu solárneho systému. Konštrukcie na uchytenie solárnych panelov Konštrukčné sety na uchytenie solárnych panelov sú základným komponentom pri inštalácii fotovoltických systémov. Ponúkajú riešenia pre montáž solárnych panelov na strechu a iných súčastí solárnych systémov, aby boli pevne a bezpečne upevnené, či už na streche, na zemi alebo na inej štruktúre. Pri otázke uchytenia fotovoltických panelov na šikmú strechu je vždy potrebné zvoliť si typ strechy a počet panelov.
Riešenia pre strešné inštalácie
V našej ponuke nájdete Konštrukčné zostavy na uchytenie fotovoltických panelov na šikmú škridlovú strechu Konštrukčné zostavy na uchytenie fotovoltických panelov na šikmú plechovú alebo lepenkovú strechu Konštrukčné zostavy na uchytenie fotovoltických panelov na šikmú falcovanú strechu Konštrukčné zostavy na uchytenie fotovoltických panelov na rovnú strechu. Uchytenie fotovoltaiky na strechu vyriešite behom sekundy. Fotovoltická konštrukcia by mala byť z nehrdzavejúcich pevných materiálov, ktoré odolajú aj prípadným silným vetrom.
Pozemné systémy
Nástenné alebo strešné konštrukcie: Solárne systémy sa stále viac rozšírujú nielen na strešné konštrukcie, ale aj na riešenia inštalované na zem. Solárne panely inštalované na zem predstavujú vynikajúcu alternatívu, ak strešná plocha nie je ideálna alebo je k dispozícii väčšia plocha. Solárne systémy namontované na zemi poskytujú vynikajúci výkon, najmä pri väčších priemyselných alebo agrivoltaických systémoch. Aj v Maďarsku rastie počet pozemných solárnych elektrární: na konci roku 2023 bude v krajine v prevádzke viac ako 5,8 GW kapacity, z čoho značná časť bude tvoriť pozemné systémy. Okrem výberu typu nosnej konštrukcie a spôsobu upevnenia pozemných systémov je dôležité zohľadniť aj pokročilé možnosti, ako sú napríklad solárne sledovacie zariadenia.
Výhody a nevýhody pozemnej inštalácie
Solárne panely inštalované na zemi umožňujú optimálne nastavenie panelov - vyššie, smerom na juh a v ideálnom uhle - čím je možné dosiahnuť až o 20-25 % vyššiu produkciu v porovnaní so systémami inštalovanými na streche. Pozemná inštalácia však nemá len výhody. Počiatočná investícia je nákladnejšia, pretože si vyžaduje novú konštrukciu a základy, okrem toho môže byť potrebné získať viacero povolení na používanie. Pri kontrolovanej realizácii konštrukcie je potrebné zohľadniť kvalitu pôdy, zaťaženie vetrom, odvod dažďovej vody a eróziu pôdy.
Typy pozemných nosných konštrukcií
V prípade solárnych systémov si môžete vybrať z viacerých typov pozemných nosných konštrukcií - pri každej z nich je dôležité prispôsobiť riešenie podmienkam pôdy a účelu systému.
- Jednoduchá, stabilná konštrukcia upevnená v regulovanom uhle, ktorá udržuje panely v sklone zodpovedajúcom zemepisnej šírke a podmienkam lokality, čím sa znižujú investičné náklady.
- Pohyblivé, s jedným alebo dvoma osami sledovania: s jedným osom vykonáva denný pohyb, s dvoma osami sleduje celý obzor, čím optimalizuje výkon v priebehu dňa aj sezónne. Zvýšenie výroby až o 25 % v porovnaní s pevnými konštrukciami; obzvlášť užitočné pri väčších inštaláciách alebo systémoch IPP.
- Jeden alebo viac panelov je umiestnených na jednom stĺpe; niekedy s nastaviteľným sklonom a otočným čapom, menej často v kombinácii s mechanizmom sledovania.
- Systémy prispôsobené špecifickým podmienkam, ako sú napríklad veterné duny, poľnohospodárske oblasti alebo tienisté prostredie - môžu byť vyrobené vo zvýšenej konštrukcii, namontované na zábradlia.
Fixný tiltje ideálne, jednoduché a nákladovo efektívne riešenie. Sledovacie systémy dosahujú vyšší výkon, ale sú zložitejšie a drahšie, okrem toho zaberať viac miesta, pretože vyžadujú väčšie rozstupy. Konštrukcie so stĺpikmi a záťažou sú pohyblivé, pevne pripevnené a ľahko inštalovateľné. Jednoosové a dvojosové sledovanie sa od seba veľmi líšia.
| Typ konštrukcie | Charakteristika | Zvýšenie produkcie (oproti pevným) | Zložitosť/Náklady | Požiadavky na priestor |
|---|---|---|---|---|
| Fixný tilt | Jednoduchá, stabilná, v regulovanom uhle | N/A | Ideálne, jednoduché a nákladovo efektívne | Menšie |
| Jednoosové sledovanie | Denný pohyb, optimalizuje výkon | Až o 25 % | Zložitejšie a drahšie | Väčšie rozstupy |
| Dvojosové sledovanie | Sleduje celý obzor (denne aj sezónne), zabezpečuje stály kolmý dopad | Až o 25 % (Sunflower SF44V4P až o 35%) | Zložitejšie a drahšie | Väčšie rozstupy |
| Stĺpikové konštrukcie | Jeden alebo viac panelov na stĺpe, niekedy s nastaviteľným sklonom a otočným čapom | N/A | Pohyblivé, pevne pripevnené a ľahko inštalovateľné | Rôzne, závisí od počtu panelov a mechanizmu |
| Špecifické systémy | Prispôsobené pre veterné duny, poľnohospodárske oblasti, tienisté prostredie; zvýšené konštrukcie, montáž na zábradlia | N/A | Zložitejšie, špecifický dizajn | Špecifické |
Solárne sledovacie systémy (Trackery)
Podstatou solárnych panelov s sledovaním slnka je, že panely sa neustále prispôsobujú pohybu slnka, čím sú schopné pracovať dlhší čas pod optimálnym uhlom dopadu. Aktívna konštrukcia na fotovoltaické panely je navrhnutá tak, aby sledovala trajektóriu slnka po celý rok. Systém používa globálne polohové súradnice na určenie pozície slnka na oblohe. Dvojosové solárne trackery zaručujú ideálne sledovanie slnka a zabezpečujú stály kolmý dopad slnečných lúčov na povrch fotovoltaických modulov. To tiež zabezpečuje viac ako 35% vyššiu produkciu elektrickej energie v porovnaní so statickými inštaláciami solárnych elektrární.
Sunflower SF44V4P je konštrukcia, ktorá predstavuje inovatívny koncept zvyšovania efektívnosti fotovoltaických panelov. Za pomoci dvoch silných motorov nám dovolí automaticky sledovať dráhu slnka a zabezpečiť, aby fotovoltaické panely boli vždy natočené na priame slnečné žiarenie s presnosťou až 0.1°. Pomocou užívateľského rozhrania, pomocou drôtového (USB komunikáčný port) môžete využívať monitoring, nastavovať konštrukciu a aktualizovať riadiace jednotky. Na konštrukciu Sunflower SF44V4P je možné osadiť až 4 panely s maximálnou hmotnosťou 20 kg/panel. Údržba je jednoduchá a nevyžaduje špeciálne zásahy. Životnosť motora je 8 rokov pri každodennom naklápaní a otáčaní. Za dobu životnosti panelov ho teda bude nutné vymeniť dvakrát. Znižovanie emisií a hodnoty oxidu uhličitého využitím inovatívnych technológií. Maximálna rýchlosť vetra 120 km/h v prevádzke. Maximálna povolená až 30 m/s. Správnym zapojením kogenerácie energie v domácnosti sme úsporní, ekologickí a efektívni.
Univerzálne a flexibilné riešenia

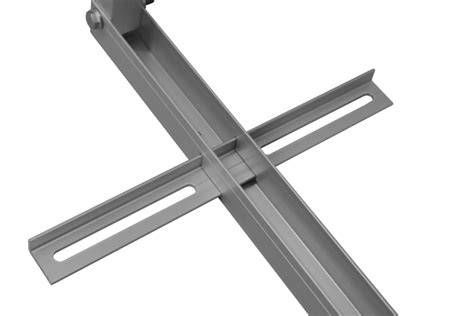

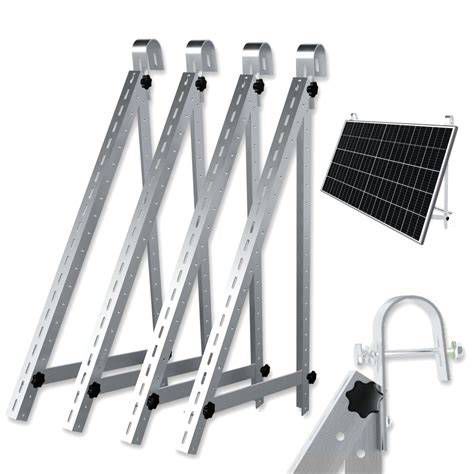

Vytvorte si vlastnú malú elektráreň takmer kdekoľvek! Táto univerzálna a ľahko zostaviteľná konštrukcia je ideálnym riešením pre montáž jedného fotovoltického panela na balkón, fasádu, plot, plochú strechu alebo dokonca ako praktická strieška pre klimatizáciu. Vďaka nastaviteľnému sklonu (20-35°) získate optimálny výkon počas celého roka. Už nie ste obmedzení len na strechu domu. S touto univerzálnou konštrukciou môžete umiestniť fotovoltický panel presne tam, kde je to najvýhodnejšie. Vytvorte si balkónovú fotovoltiku a znížte spotrebu bytu, nainštalujte panel na fasádu garáže alebo ho umiestnite na plot či do záhrady.
Získajte z vášho panela maximum energie počas celého roka. Vďaka možnosti jednoducho nastaviť uhol sklonu v rozsahu 20° až 35° môžete konštrukciu prispôsobiť aktuálnej sezóne. Zabudnite na zložité plány a desiatky rôznych komponentov. Táto konštrukcia prichádza v predzostavenom stave, čo znamená, že hlavné časti sú už spojené. Vašou úlohou je len finálne zloženie niekoľkých dielov podľa jednoduchého návodu.
Naši B2B partneri objavili ďalšie skvelé využitie tejto konštrukcie. Inštalujú ju ako ochrannú striešku nad vonkajšiu jednotku klimatizácie. Fotovoltický panel tak plní dvojitú funkciu: chráni klimatizáciu pred priamym slnkom a poveternostnými vplyvmi, čím zvyšuje jej efektivitu a životnosť, a zároveň vyrába elektrinu, ktorá môže pomôcť pokryť jej spotrebu.
Tento univerzálny držiak na solárne panely poteší svoju flexibilitou široké spektrum používateľov. Ponúka jedinečné riešenie umiestnenia panelov nielen pre rodinné domy a komerčné či priemyselné budovy, ale aj pre záhrady, pergoly, chaty a byty. Držiak je určený pre uchytenie solárneho panelu s maximálnymi rozmermi 1134 × 2278 × 30 mm. Hliník, z ktorého je konštrukcia vyrobená, poskytuje produktu vysokú odolnosť voči vplyvom vonkajšieho prostredia, UV žiareniu či korózii, a preto je vhodný na umiestnenie aj v náročnejších podmienkach. Oproti iným kovom je veľmi ľahký, no zachováva si dostatočnú pevnosť a stabilitu. Túto konštrukciu možno umiestniť na zem, na stenu aj na balkónové zábradlie. Uchytenie panelu prebieha pomocou vnútorného rámu v tvare „U“, ktorý je pevne priskrutkovaný v jednom bode a zabezpečuje spoľahlivé spojenie s panelom. Potrebujete-li umiestniť solárny panel na záhradu, stačí držiak pevne ukotviť do zeme. Pre umiestnenie na budovy môžete využiť možnosť pripevnenia na stenu, prípadne na balkón. Pre správnu funkciu panelu je odporúčané vybrať miesto bez výrazného zastienenia. Pri inštalácii konštrukcie na balkóny a budovy rešpektujte, prosím, miestne právne, technické alebo stavebné predpisy, najmä dbajte na schválenie vlastníka nehnuteľnosti, SVJ alebo iného oprávneného subjektu.
Postup inštalácie pozemných solárnych systémov
Inštalácia solárnych panelov na zem spočíva na viacerých základných pilieroch: terénne úpravy, výber vhodného základu, mechanická montáž, elektrická montáž, uzemnenie a údržba sú rovnako dôležité. Každý krok je potrebné starostlivo vykonať, aby systém fungoval správne, bezpečne a mal dlhú životnosť.
- Vyrovnanie terénu pred inštaláciou je základnou podmienkou pre presnú montáž, najmä na svahovitých alebo nerovných povrchoch. Analýza pevnosti pôdy pomáha určiť, či je v závislosti od modelu potrebný zemný skrutka, betón alebo balastová základňa.
- Upevnenie zemnými skrutkami: rýchla metóda s nízkym vplyvom na životné prostredie, ideálna najmä na voľnej pôde. Betónové základy: odporúčané najmä v prípade väčších systémov, napríklad sledovacích systémov alebo stĺpových riešení, ktoré poskytujú bezpečnejšiu a trvalejšiu stabilitu.
- Prvky konštrukcie (napr. oceľové stĺpy, nosníky) sa musia zmontovať podľa pokynov výrobcu, s presným nastavením uhla a skrutkovaním.
- Panely sa upevňujú pomocou špeciálnych klipov alebo svoriek - pri montáži na terén je potrebné dodržiavať odporúčania výrobcu nosnej konštrukcie solárnych panelov.
Dôležitá poznámka: Balenie neobsahuje kotviaci materiál na upevnenie konštrukcie do podkladu (napr. do betónu, fasády, dlažby).
Uzemnenie - základ bezpečnosti a optimalizácie
Uzemnenie solárneho systému inštalovaného na zemi je veľmi dôležité: bez potenciálu voči zemi je systém a používatelia chránení pred úrazom elektrickým prúdom. Pri uzemnení sa kovové nosné konštrukcie a armatúry spájajú so zemným potenciálom pomocou zeleno-žltého vodiča. Uzemnenie solárnych panelov a panelových konštrukcií je nevyhnutné pre ochranu ľudského života, zariadení a spoľahlivú prevádzku systému.
V prípade poruchy alebo izolačného problému môžu kovové nosné konštrukcie a rámy panelov dostať pod napätie. Priamy alebo nepriamy vplyv blesku môže spôsobiť vážne poškodenie meniča alebo panelov. Uzemnenie nie je len ochrana, ale čiastočne aj optimalizácia systému: znižuje elektrický šum, interferencie a zlepšuje výkon systému. Jedným zo základných pilierov bezpečnej prevádzky systému je správne uzemnenie: to nielen chráni pred úrazom elektrickým prúdom, ale aj chráni elektronické komponenty a zvyšuje životnosť systému.
Prečo sa neodporúča domáca výroba nosnej konštrukcie
V našom článku sa venujeme aj tomu, prečo sa neodporúča domáca výroba nosnej konštrukcie solárnych panelov a aké praktické rady je vhodné dodržiavať na základe skúseností spoločnosti SOLARKIT. Domáce solárne panely? To sa neoplatí! Výber vhodných nosných prvkov je zložitý: je potrebné vybrať z viacerých druhov materiálov, nosností a konštrukčných prvkov. Maďarské normy (napr. MSZ HD 60364-7-712) vyžadujú ochranu proti dotyku a prepätiu, čo je pri domácej výrobe ťažko splniteľné. Niektorí výrobcovia poskytujú záruku len v prípade systému certifikovaného kvalifikovaným montérom. Celkovo: hoci sa „urob si sám“ verzia môže na prvý pohľad javiť ako výhodná, z dlhodobého hľadiska je oveľa rizikovejšia z dôvodu straty spoľahlivosti, bezpečnosti a záruky. Spoľahlivý dodávateľ je nevyhnutný pre zabezpečenie kvalitných surovín, montáže a dokumentácie.
